Hướng dẫn sửa lỗi L03 DGA2MA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 DGA2MA là mã cảnh báo liên quan đến cảm biến nhiệt độ ắc quy số 2 trong hệ thống điều khiển sạc của xe nâng điện Komatsu. Lỗi này áp dụng cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1;
• Xe nâng điện 2.5 tấn Komatsu FE25H-1;
• Xe nâng điện 3 tấn Komatsu FE30-1.

Khi mã lỗi xuất hiện, xe có thể bị giới hạn tốc độ và ắc quy không thể tiếp tục sạc. Dưới đây là nguyên nhân, biểu hiện và quy trình kiểm tra lỗi L03 DGA2MA theo tài liệu kỹ thuật.

1. Lỗi L03 DGA2MA là lỗi gì?

Tên đầy đủ của mã lỗi:

L03 DGA2MA – Battery Temperature Sensor-2 Failure

Có thể hiểu là:

Lỗi cảm biến nhiệt độ ắc quy số 2 thuộc hệ thống điều khiển sạc.

Mã lỗi được ghi nhận khi mạch tín hiệu của cảm biến nhiệt độ ắc quy số 2 bị hở hoặc chập điện, khiến điện áp tín hiệu nằm ngoài phạm vi bình thường.

Điều kiện phát hiện lỗi:

• Điện áp tín hiệu cảm biến nhiệt độ ắc quy số 2 bằng hoặc thấp hơn 0,15V; hoặc
• Điện áp tín hiệu bằng hoặc cao hơn 4,95V.

Mức tác động của lỗi là L03.

2. Hiện tượng khi xe nâng Komatsu báo lỗi L03 DGA2MA

Khi xe đang làm việc

Khi phát hiện lỗi, bộ điều khiển vẫn cho xe hoạt động bình thường trong 1 giây đầu tiên.

Nếu lỗi tiếp tục tồn tại trong 1 giây:

• Màn hình hiển thị biểu tượng cảnh báo;
• Xe được phép chạy tự do một lần;
• Nếu tốc độ xe từ 2 km/h trở lên và bàn đạp ga ở trạng thái OFF trong 1 giây, tốc độ xe sẽ bị giới hạn ở 2,5 km/h;
• Xe vẫn có thể di chuyển nhưng tốc độ bị hạn chế.

Khi xe đang sạc

Trong 1 giây đầu tiên sau khi phát hiện lỗi, hệ thống vẫn hoạt động bình thường.

Nếu lỗi tiếp tục tồn tại trong 1 giây:

• Hệ thống dừng quá trình sạc;
• Ắc quy không thể tiếp tục sạc.

3. Cách tái hiện mã lỗi L03 DGA2MA

Theo tài liệu kỹ thuật, phương pháp tái hiện mã lỗi là:

Đưa khóa điện về vị trí ON.

Sau khi bật khóa điện, kiểm tra xem mã lỗi L03 DGA2MA có tiếp tục xuất hiện trên màn hình hay không.

4. Nguyên nhân gây lỗi L03 DGA2MA

Tài liệu xác định ba nhóm nguyên nhân chính:

1. Dây điện bị đứt, hở mạch hoặc tiếp điểm trong giắc nối không tốt;
2. Cảm biến nhiệt độ ắc quy số 2 bị hỏng;
3. Bộ điều khiển sạc bị hỏng bên trong.

Nên tiến hành kiểm tra theo đúng thứ tự trên để xác định chính xác bộ phận gây lỗi.

5. Quy trình kiểm tra và sửa lỗi L03 DGA2MA

Bước 1: Kiểm tra dây điện và giắc kết nối

Trước khi đo kiểm:

1. Đưa khóa điện về vị trí OFF;
2. Kiểm tra đèn báo hoạt động của hệ thống đã tắt;
3. Sau khi đèn tắt hoàn toàn, ngắt giắc cắm ắc quy;
4. Tháo các giắc CL02 và W55;
5. Kết nối đầu chuyển chữ T vào phía giắc cái của W55;
6. Đo điện trở của đường dây theo các vị trí dưới đây.

Nếu điện trở vượt quá 1Ω, cần kiểm tra đường dây có bị đứt, hở mạch, tiếp xúc kém hoặc giắc kết nối bị lỗi hay không.

Khắc phục dây dẫn hoặc giắc nối bị hỏng, sau đó lắp lại và kiểm tra mã lỗi.

Bước 2: Kiểm tra cảm biến nhiệt độ ắc quy số 2

Nếu dây điện và giắc kết nối đạt tiêu chuẩn, tiếp tục kiểm tra cảm biến:

1. Đưa khóa điện về vị trí OFF;
2. Chờ đến khi đèn báo hoạt động của hệ thống tắt hoàn toàn;
3. Ngắt giắc cắm ắc quy;
4. Tháo giắc W55;
5. Kết nối đầu chuyển chữ T vào phía giắc cái;
6. Đo điện trở giữa chân số 2 và chân số 7 ở phía giắc đực W55.

Nếu điện trở đo được nằm ngoài phạm vi 1kΩ–50kΩ, cảm biến nhiệt độ ắc quy số 2 bị lỗi và cần được xử lý hoặc thay thế.

Bước 3: Kiểm tra bộ điều khiển sạc

Nếu đường dây, giắc kết nối và cảm biến nhiệt độ đều đạt tiêu chuẩn nhưng mã lỗi L03 DGA2MA vẫn xuất hiện, tài liệu xác định bộ điều khiển sạc bị hỏng.

Đây là lỗi bên trong bộ điều khiển nên không thể tiếp tục chẩn đoán bằng quy trình đo kiểm bên ngoài nêu trên.

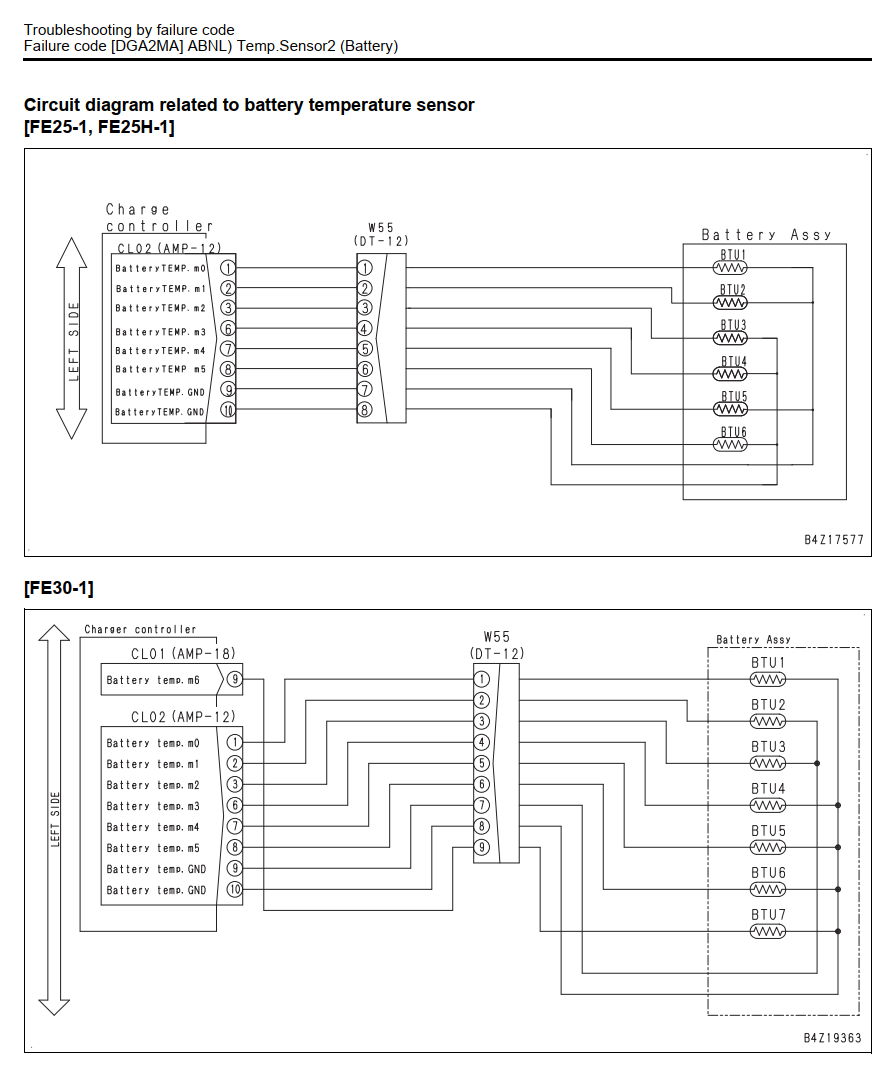

6. Vị trí cảm biến nhiệt độ ắc quy số 2 trên sơ đồ

Trên sơ đồ mạch điện, cảm biến nhiệt độ ắc quy số 2 được ký hiệu là BTU2.

Tín hiệu cảm biến được truyền từ cụm ắc quy qua giắc W55 đến bộ điều khiển sạc. Vì vậy, khi xe báo lỗi L03 DGA2MA, cần tập trung kiểm tra:

• Cảm biến BTU2;
• Giắc W55;
• Giắc CL02;
• Dây tín hiệu và dây mass cảm biến;
• Bộ điều khiển sạc.

Đối với Komatsu FE25-1 và FE25H-1, cụm ắc quy sử dụng các cảm biến từ BTU1 đến BTU6. Trên Komatsu FE30-1, cụm ắc quy có thêm cảm biến BTU7.

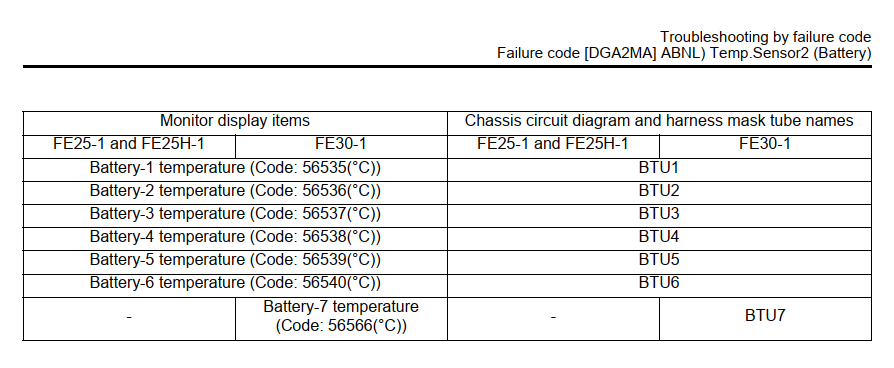

7. Kiểm tra nhiệt độ cảm biến trên màn hình giám sát

Thông số nhiệt độ ắc quy số 2 có thể được kiểm tra bằng mục:

Battery-2 temperature – Code 56536 (°C)

Mã giám sát này được sử dụng cho cả:

• Komatsu FE25-1;
• Komatsu FE25H-1;
• Komatsu FE30-1.

Thông tin hiển thị giúp kỹ thuật viên theo dõi giá trị nhiệt độ của cảm biến BTU2 trong quá trình chẩn đoán.

8. Bảng tóm tắt cách xử lý lỗi L03 DGA2MA

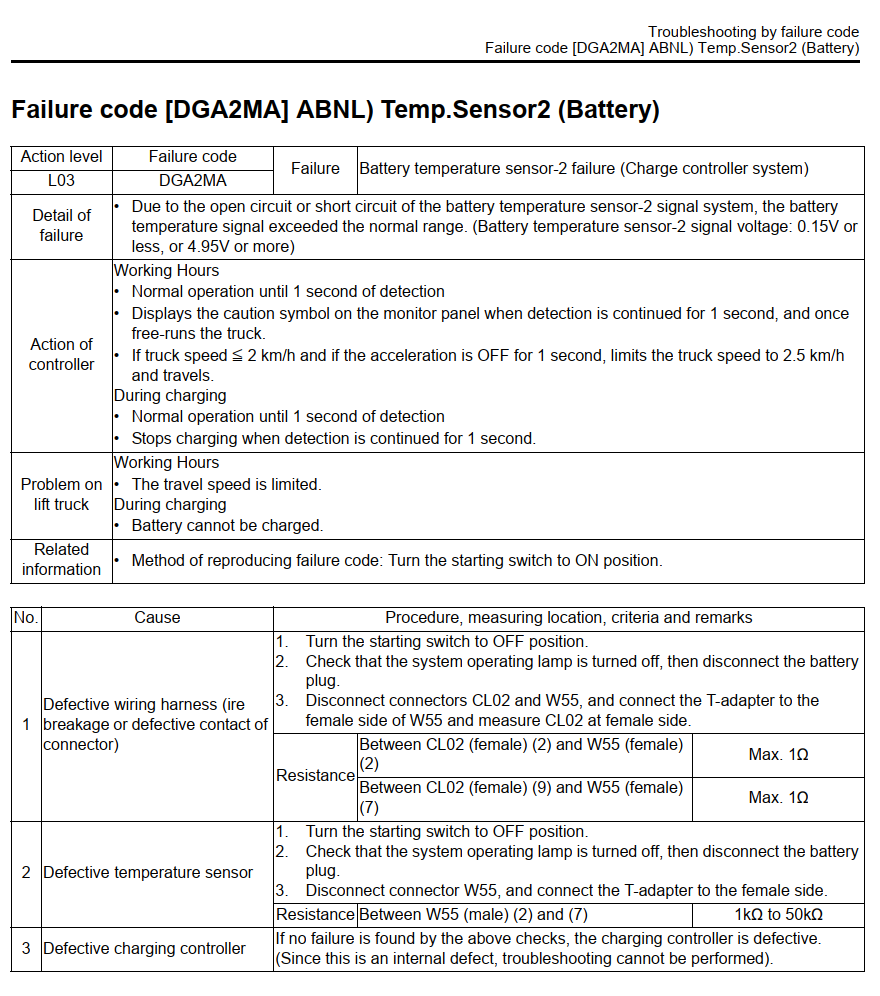

9. Tài liệu Komatsu hướng dẫn sửa lỗi L03 DGA2MA

10. Kết luận

Lỗi L03 DGA2MA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi cảm biến nhiệt độ ắc quy số 2 thuộc hệ thống điều khiển sạc. Nguyên nhân có thể đến từ dây điện, tiếp điểm giắc kết nối, cảm biến BTU2 hoặc bộ điều khiển sạc.

Quy trình xử lý cần được thực hiện theo thứ tự:

1. Kiểm tra dây điện và giắc CL02, W55;
2. Đo điện trở cảm biến nhiệt độ ắc quy số 2;
3. Kiểm tra bộ điều khiển sạc nếu các bộ phận còn lại đều đạt tiêu chuẩn.

Cần đưa khóa điện về OFF, chờ đèn báo hệ thống tắt hoàn toàn rồi mới ngắt giắc cắm ắc quy và thực hiện các phép đo theo đúng tài liệu kỹ thuật.
