Hướng dẫn sửa lỗi L03 DGA3MA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 DGA3MA là mã cảnh báo liên quan đến cảm biến nhiệt độ ắc quy số 3 trên hệ thống bộ điều khiển sạc. Mã lỗi này có thể xuất hiện trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Khi lỗi xảy ra, xe có thể bị giới hạn tốc độ và không thể sạc ắc quy. Bài viết dưới đây hướng dẫn trình tự kiểm tra lỗi L03 DGA3MA dựa trên tài liệu kỹ thuật của Komatsu.

Thông tin mã lỗi L03 DGA3MA

• Mức tác động: L03
• Mã lỗi: DGA3MA
• Tên lỗi: Battery temperature sensor-3 failure
• Nội dung: Lỗi cảm biến nhiệt độ ắc quy số 3
• Hệ thống liên quan: Bộ điều khiển sạc
• Dòng xe áp dụng: Komatsu FE25-1, FE25H-1 và FE30-1

Nguyên nhân xuất hiện lỗi L03 DGA3MA

Mã lỗi L03 DGA3MA được ghi nhận khi mạch tín hiệu của cảm biến nhiệt độ ắc quy số 3 bị hở mạch hoặc ngắn mạch, khiến điện áp tín hiệu vượt ra ngoài phạm vi bình thường.

Bộ điều khiển xác định tín hiệu bất thường khi điện áp tín hiệu cảm biến nhiệt độ ắc quy số 3:

• Bằng hoặc thấp hơn 0,15V.
• Bằng hoặc cao hơn 4,95V.

Các nguyên nhân được tài liệu liệt kê gồm:

1. Dây điện bị đứt hoặc giắc nối tiếp xúc không tốt.
2. Cảm biến nhiệt độ ắc quy bị hỏng.
3. Bộ điều khiển sạc bị lỗi.

Hiện tượng khi xe báo lỗi L03 DGA3MA

Khi xe đang hoạt động

Trong vòng một giây kể từ khi phát hiện tín hiệu bất thường, xe vẫn hoạt động bình thường.

Nếu tình trạng lỗi kéo dài từ một giây trở lên:

• Màn hình hiển thị biểu tượng cảnh báo.
• Xe chuyển sang trạng thái chạy tự do theo cơ chế bảo vệ.
• Khi tốc độ xe không lớn hơn 2 km/h và bàn đạp ga ở trạng thái OFF liên tục trong một giây, tốc độ xe sẽ bị giới hạn ở mức 2,5 km/h.

Khi đang sạc ắc quy

Trong vòng một giây đầu tiên sau khi phát hiện lỗi, quá trình sạc vẫn diễn ra bình thường. Nếu lỗi tiếp tục tồn tại từ một giây trở lên, bộ điều khiển sẽ dừng sạc.

Vì vậy, người vận hành có thể nhận thấy:

• Xe bị giới hạn tốc độ di chuyển.
• Ắc quy không thể tiếp tục sạc.

Cách tái hiện mã lỗi L03 DGA3MA

Theo tài liệu kỹ thuật, để tái hiện và kiểm tra mã lỗi, hãy đưa khóa điện về vị trí ON.

Quy trình kiểm tra và sửa lỗi L03 DGA3MA

Việc chẩn đoán nên được thực hiện lần lượt từ dây điện, cảm biến nhiệt độ đến bộ điều khiển sạc.

Bước 1: Kiểm tra dây điện và giắc nối

Nguyên nhân đầu tiên cần kiểm tra là dây dẫn bị đứt hoặc giắc kết nối tiếp xúc không tốt.

Thực hiện theo trình tự:

1. Đưa khóa điện về vị trí OFF.
2. Kiểm tra và xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Tháo các giắc CL02 và W55.
5. Kết nối T-adapter vào phía giắc cái của W55.
6. Đo điện trở đường dây tại các vị trí quy định.

Các giá trị tiêu chuẩn:

Nếu điện trở vượt quá 1Ω, cần kiểm tra đường dây tương ứng và tình trạng tiếp xúc của các giắc nối.

Bước 2: Kiểm tra cảm biến nhiệt độ ắc quy số 3

Nếu dây điện và giắc nối đạt yêu cầu, tiếp tục kiểm tra cảm biến nhiệt độ.

Thực hiện như sau:

1. Đưa khóa điện về vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Tháo giắc W55.
5. Kết nối T-adapter vào phía giắc cái.
6. Đo điện trở giữa chân số 3 và chân số 8 của giắc W55 phía đực.

Giá trị điện trở tiêu chuẩn của cảm biến:

Nếu giá trị đo nằm ngoài khoảng từ 1kΩ đến 50kΩ, cảm biến nhiệt độ ắc quy có thể đã bị hỏng.

Bước 3: Kiểm tra bộ điều khiển sạc

Nếu dây điện, giắc kết nối và cảm biến nhiệt độ đều đạt tiêu chuẩn nhưng lỗi L03 DGA3MA vẫn xuất hiện, tài liệu xác định bộ điều khiển sạc có thể bị lỗi.

Do đây là lỗi bên trong bộ điều khiển nên tài liệu không cung cấp quy trình sửa chữa chi tiết cho bộ phận này.

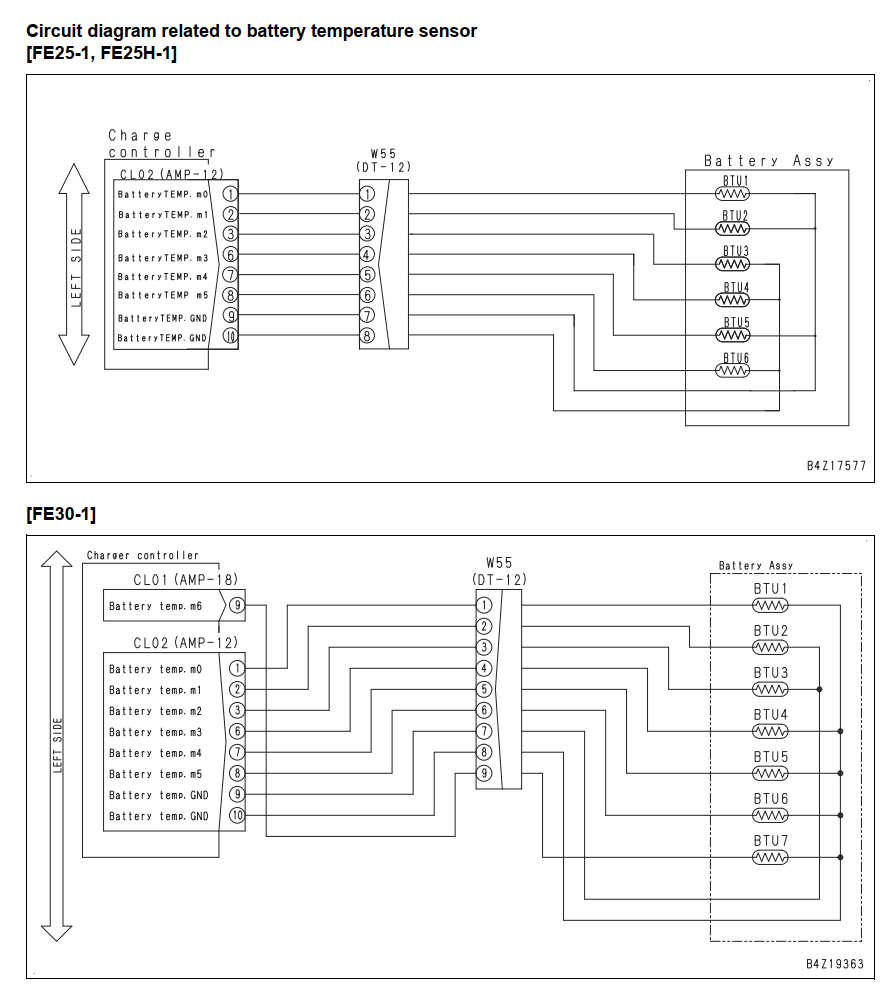

Vị trí cảm biến nhiệt độ ắc quy số 3

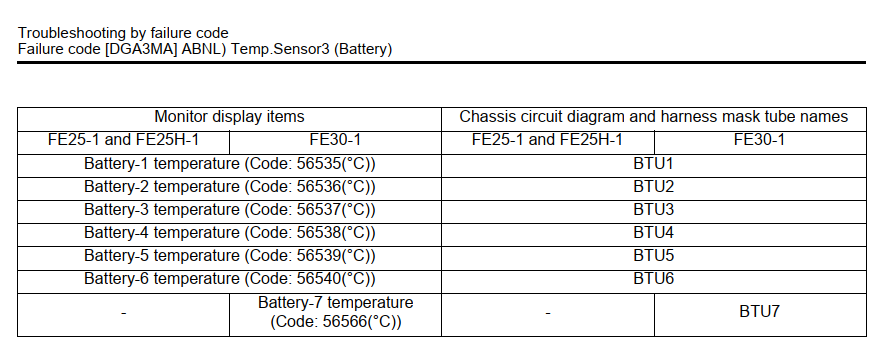

Trên sơ đồ mạch điện, cảm biến nhiệt độ ắc quy số 3 được ký hiệu là BTU3.

• Tên thông số trên màn hình: Battery-3 temperature.
• Mã theo dõi nhiệt độ: 56537 (°C).
• Tên trên sơ đồ dây điện: BTU3.

Đối với Komatsu FE25-1 và FE25H-1, cụm ắc quy có các cảm biến từ BTU1 đến BTU6. Trên Komatsu FE30-1, hệ thống có thêm cảm biến BTU7. Cảm biến liên quan trực tiếp đến mã lỗi DGA3MA vẫn là BTU3.

Thứ tự xử lý lỗi L03 DGA3MA

Để tránh thay thế nhầm linh kiện, nên kiểm tra theo đúng thứ tự:

1. Kiểm tra dây dẫn và tình trạng tiếp xúc của giắc CL02, W55.
2. Đo thông mạch theo tiêu chuẩn tối đa 1Ω.
3. Đo điện trở cảm biến nhiệt độ tại W55, tiêu chuẩn từ 1kΩ đến 50kΩ.
4. Nếu các phép đo đều đạt yêu cầu, kiểm tra bộ điều khiển sạc.

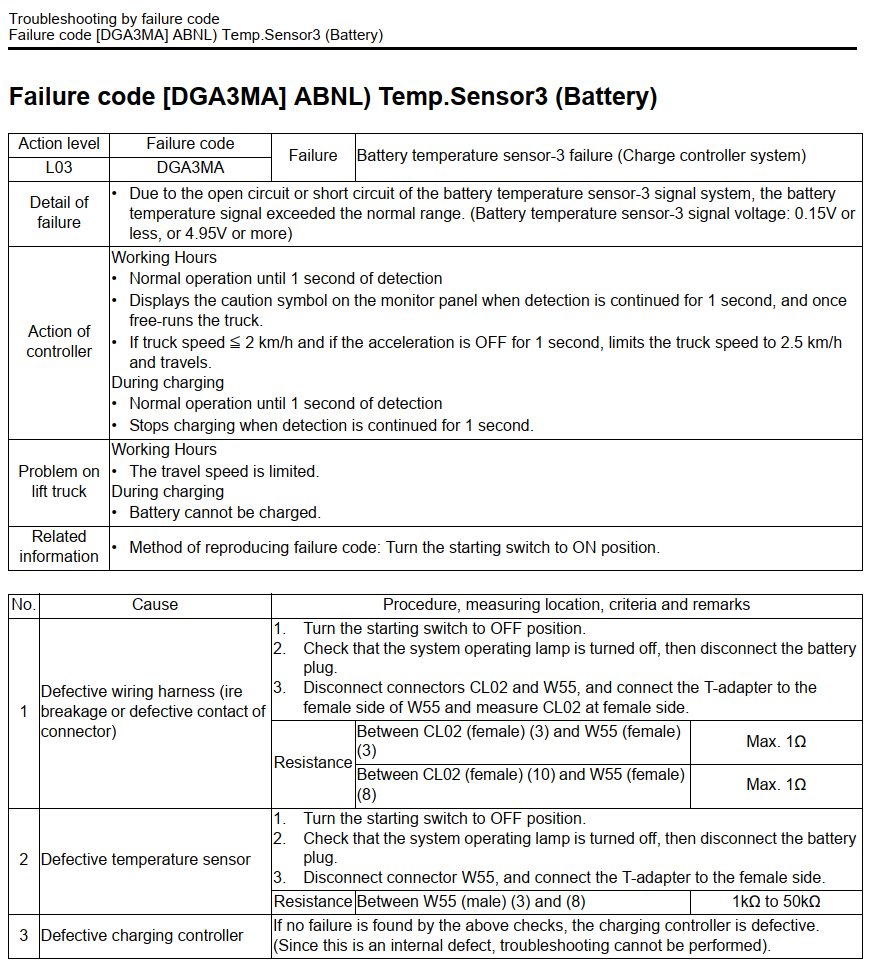

Tài liệu Komatsu hướng dẫn sửa lỗi L03 DGA3MA

Kết luận

Lỗi L03 DGA3MA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi cảm biến nhiệt độ ắc quy số 3 thuộc hệ thống bộ điều khiển sạc. Nguyên nhân thường nằm ở dây điện, giắc kết nối, cảm biến nhiệt độ hoặc bộ điều khiển sạc.

Khi lỗi kéo dài, xe có thể bị giới hạn tốc độ ở mức 2,5 km/h và quá trình sạc ắc quy sẽ bị dừng. Vì vậy, cần kiểm tra đúng thứ tự và đối chiếu chính xác các giá trị điện trở trước khi kết luận linh kiện bị hỏng.
