Hướng dẫn sửa lỗi L03 DGA7MA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1

Lỗi L03 DGA7MA là lỗi liên quan đến cảm biến nhiệt độ ắc quy số 7 trong hệ thống điều khiển sạc của xe nâng điện Komatsu. Khi lỗi xuất hiện, tốc độ di chuyển của xe có thể bị giới hạn và quá trình sạc ắc quy có thể bị dừng.

Bài viết dưới đây hướng dẫn kiểm tra lỗi L03 DGA7MA cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

Các thông số, vị trí đo và tiêu chuẩn kiểm tra trong bài được trình bày theo đúng tài liệu kỹ thuật do nhà sản xuất cung cấp.

Lỗi L03 DGA7MA là lỗi gì?

Tên lỗi đầy đủ trong tài liệu là:

L03 DGA7MA – ABNL Temp.Sensor7 (Battery)

Đây là lỗi của cảm biến nhiệt độ ắc quy số 7, thuộc hệ thống điều khiển sạc.

Bộ điều khiển phát hiện tín hiệu nhiệt độ ắc quy nằm ngoài phạm vi bình thường do một trong các tình trạng sau:

• Mạch tín hiệu cảm biến nhiệt độ ắc quy số 7 bị hở.
• Mạch tín hiệu cảm biến bị ngắn mạch.
• Điện áp tín hiệu của cảm biến giảm xuống 0,15 V hoặc thấp hơn.
• Điện áp tín hiệu của cảm biến tăng lên 4,95 V hoặc cao hơn.

Trên sơ đồ mạch, cảm biến nhiệt độ ắc quy số 7 được ký hiệu là BTU7.

Hiện tượng khi xe báo lỗi L03 DGA7MA

Khi xe đang làm việc

Sau khi phát hiện điều kiện bất thường, hệ thống vẫn hoạt động bình thường trong khoảng 1 giây.

Nếu lỗi tiếp tục tồn tại trong 1 giây:

• Biểu tượng cảnh báo xuất hiện trên màn hình.
• Xe được cho chạy tự do một lần.
• Khi tốc độ xe không vượt quá 2 km/h và bàn đạp ga ở trạng thái OFF trong 1 giây, bộ điều khiển giới hạn tốc độ xe ở mức 2,5 km/h.
• Tốc độ di chuyển của xe nâng bị hạn chế.

Khi đang sạc ắc quy

Hệ thống sạc vẫn hoạt động bình thường trong 1 giây đầu tiên sau khi phát hiện lỗi.

Nếu lỗi tiếp tục được phát hiện trong 1 giây, hệ thống sẽ:

• Dừng quá trình sạc.
• Không cho phép tiếp tục sạc ắc quy.

Vì vậy, khi xe xuất hiện lỗi L03 DGA7MA, người vận hành có thể gặp tình trạng xe chạy chậm và ắc quy không thể sạc được.

Nguyên nhân gây ra lỗi L03 DGA7MA

Theo trình tự chẩn đoán trong tài liệu, lỗi L03 DGA7MA có thể xuất phát từ ba nhóm nguyên nhân chính:

1. Dây điện bị đứt hoặc giắc nối tiếp xúc không tốt.
2. Cảm biến nhiệt độ ắc quy số 7 bị hỏng.
3. Bộ điều khiển sạc bị hỏng bên trong.

Việc kiểm tra cần được thực hiện lần lượt theo đúng thứ tự trên để tránh kết luận sai và thay thế linh kiện không cần thiết.

Chuẩn bị trước khi kiểm tra

Trước khi đo điện trở dây dẫn hoặc cảm biến, cần thực hiện đúng quy trình:

1. Chuyển khóa điện về vị trí OFF.
2. Kiểm tra và xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Chỉ tiến hành tháo giắc và đo kiểm sau khi nguồn điện đã được ngắt an toàn.

Không nên đo điện trở khi hệ thống vẫn đang được cấp điện vì có thể làm sai kết quả đo hoặc gây hư hỏng thiết bị.

Cách kiểm tra và sửa lỗi L03 DGA7MA

Bước 1: Kiểm tra dây điện và các giắc nối

Mục đích của bước này là xác định dây tín hiệu cảm biến có bị đứt hoặc các chân giắc có tiếp xúc kém hay không.

Thực hiện như sau:

1. Chuyển khóa điện sang vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Tháo các giắc CL02 và W55.
5. Kết nối đầu chuyển chữ T vào phía giắc cái của W55.
6. Đo điện trở tại phía giắc cái của CL02 theo các vị trí quy định.

Các giá trị tiêu chuẩn:

Nếu điện trở lớn hơn 1 Ω hoặc mạch không thông, cần kiểm tra:

• Dây dẫn bị đứt hoặc hư hỏng.
• Chân giắc bị lỏng.
• Chân giắc bị cong, cháy hoặc oxy hóa.
• Điểm tiếp xúc giữa các đầu nối không ổn định.

Tiến hành sửa chữa dây điện, vệ sinh hoặc xử lý giắc nối rồi kiểm tra lại.

Bước 2: Kiểm tra cảm biến nhiệt độ ắc quy số 7

Nếu dây điện và giắc nối không có bất thường, tiếp tục kiểm tra cảm biến nhiệt độ.

Quy trình thực hiện:

1. Chuyển khóa điện về vị trí OFF.
2. Xác nhận đèn hoạt động của hệ thống đã tắt.
3. Ngắt giắc cắm ắc quy.
4. Tháo giắc W55.
5. Kết nối đầu chuyển chữ T vào phía giắc cái.
6. Đo điện trở giữa chân số 6 và chân số 8 tại phía giắc đực của W55.

Tiêu chuẩn điện trở của cảm biến:

Nếu điện trở đo được nằm ngoài phạm vi 1–50 kΩ, cảm biến nhiệt độ ắc quy số 7 có thể đã bị hỏng. Cần sửa chữa hoặc thay thế cảm biến phù hợp, sau đó kiểm tra lại hoạt động của hệ thống.

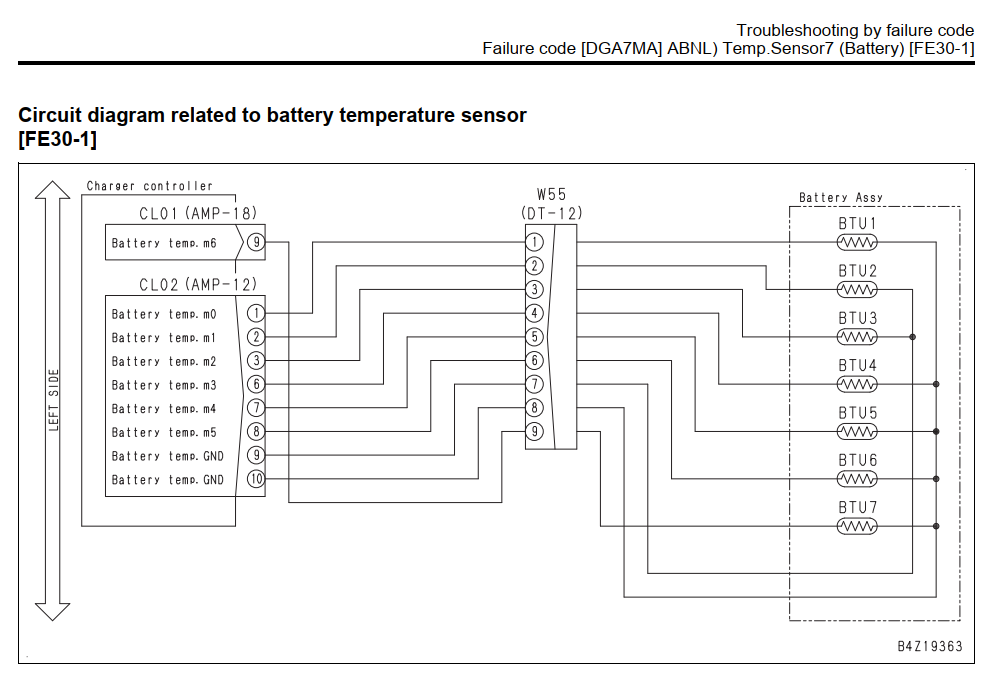

Vị trí cảm biến BTU7 trên sơ đồ

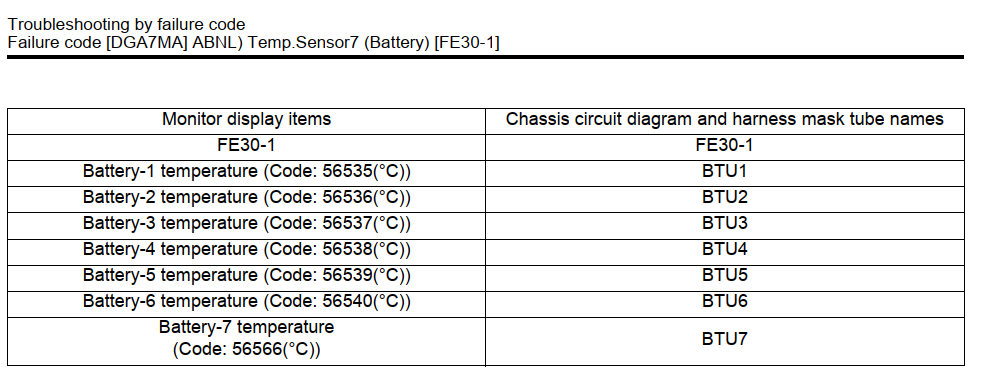

Theo sơ đồ mạch cảm biến nhiệt độ ắc quy, bộ ắc quy sử dụng các cảm biến được ký hiệu:

• BTU1: cảm biến nhiệt độ ắc quy số 1.
• BTU2: cảm biến nhiệt độ ắc quy số 2.
• BTU3: cảm biến nhiệt độ ắc quy số 3.
• BTU4: cảm biến nhiệt độ ắc quy số 4.
• BTU5: cảm biến nhiệt độ ắc quy số 5.
• BTU6: cảm biến nhiệt độ ắc quy số 6.
• BTU7: cảm biến nhiệt độ ắc quy số 7.

Lỗi L03 DGA7MA cần tập trung kiểm tra đường dây và cảm biến BTU7, được kết nối với bộ điều khiển sạc thông qua giắc W55 và CL02.

Bước 3: Kiểm tra bộ điều khiển sạc

Nếu kết quả kiểm tra cho thấy:

• Dây điện và giắc nối hoạt động bình thường.
• Điện trở cảm biến nhiệt độ nằm trong phạm vi 1–50 kΩ.
• Các vị trí đo đều đạt đúng tiêu chuẩn.

Theo tài liệu, nguyên nhân còn lại là bộ điều khiển sạc bị hỏng.

Đây là lỗi bên trong bộ điều khiển nên không thể tiếp tục chẩn đoán bằng quy trình kiểm tra dây dẫn và cảm biến nêu trên. Bộ điều khiển sạc cần được kiểm tra chuyên sâu hoặc xử lý theo phương án kỹ thuật phù hợp.

Cách tái hiện và kiểm tra mã lỗi

Tài liệu hướng dẫn tái hiện lỗi bằng cách:

1. Lắp lại đầy đủ các giắc nối và giắc ắc quy.
2. Chuyển khóa điện sang vị trí ON.
3. Quan sát màn hình để kiểm tra mã lỗi L03 DGA7MA.

Sau khi sửa chữa, bật khóa điện và kiểm tra lại xem mã lỗi còn xuất hiện hay không. Đồng thời cần xác nhận xe không còn bị giới hạn tốc độ và hệ thống sạc đã hoạt động bình thường.

Trình tự chẩn đoán nhanh lỗi L03 DGA7MA

Có thể tóm tắt quy trình xử lý như sau:

1. Tắt khóa điện, chờ đèn hệ thống tắt và ngắt giắc ắc quy.
2. Kiểm tra dây dẫn giữa giắc CL02 và W55.
3. Điện trở dây dẫn phải không vượt quá 1 Ω.
4. Kiểm tra cảm biến BTU7 tại chân 6 và 8 của W55.
5. Điện trở cảm biến phải nằm trong khoảng 1–50 kΩ.
6. Sửa dây, xử lý giắc hoặc thay cảm biến nếu kết quả không đạt.
7. Nếu tất cả kết quả đều đạt nhưng lỗi vẫn còn, kiểm tra bộ điều khiển sạc.
8. Lắp lại hệ thống, bật khóa điện và xác nhận mã lỗi.

Câu hỏi thường gặp về lỗi L03 DGA7MA

Lỗi L03 DGA7MA có làm xe nâng dừng hoạt động hoàn toàn không?

Theo tài liệu, xe không dừng ngay lập tức. Khi điều kiện lỗi kéo dài, hệ thống sẽ hiển thị cảnh báo và giới hạn tốc độ di chuyển ở mức 2,5 km/h sau khi đáp ứng các điều kiện điều khiển liên quan.

Xe báo lỗi DGA7MA có sạc ắc quy được không?

Không. Nếu lỗi tiếp tục được phát hiện trong 1 giây khi đang sạc, bộ điều khiển sẽ dừng quá trình sạc và ắc quy không thể tiếp tục sạc.

Điện trở cảm biến nhiệt độ số 7 bao nhiêu là bình thường?

Điện trở đo giữa chân số 6 và số 8 của W55 phía giắc đực phải nằm trong khoảng 1 kΩ đến 50 kΩ.

Điện trở dây dẫn giữa CL02 và W55 bao nhiêu là đạt?

Cả hai phép đo được chỉ định trong tài liệu đều phải có điện trở tối đa 1 Ω.

Nếu dây điện và cảm biến đều bình thường thì nguyên nhân là gì?

Nếu không phát hiện bất thường qua các phép đo trên, tài liệu kết luận bộ điều khiển sạc bị hỏng bên trong.

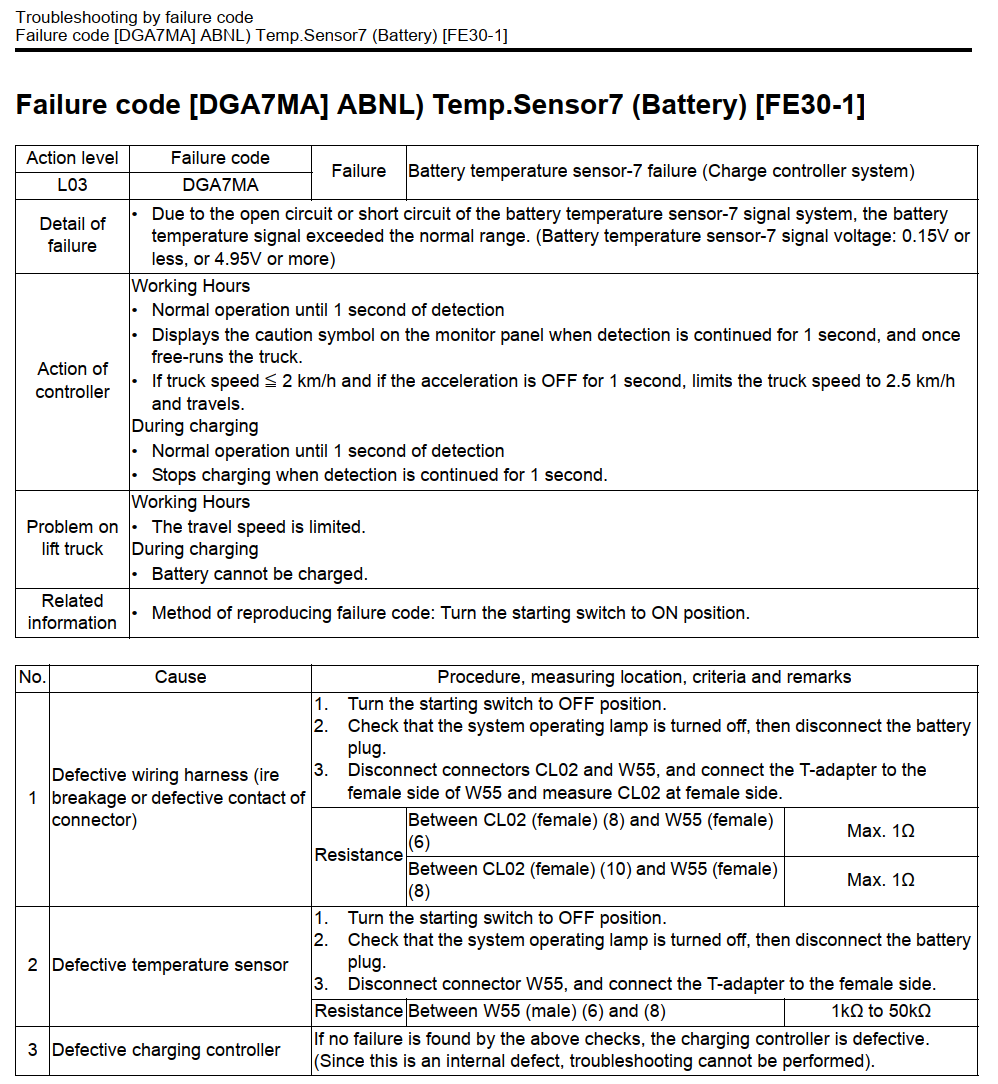

Tài liệu hãng Komatsu hướng dẫn sửa lỗi L03 DGA7MA

Kết luận

Lỗi L03 DGA7MA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 liên quan đến tín hiệu cảm biến nhiệt độ ắc quy số 7 – BTU7. Nguyên nhân thường nằm ở dây dẫn, giắc nối, cảm biến nhiệt độ hoặc bộ điều khiển sạc.

Kỹ thuật viên cần kiểm tra đúng trình tự: đo dây dẫn giữa CL02 và W55, đo điện trở cảm biến BTU7, sau đó mới xem xét bộ điều khiển sạc. Trước khi tháo giắc và đo điện trở, luôn phải tắt khóa điện, chờ đèn hệ thống tắt hoàn toàn và ngắt giắc ắc quy để bảo đảm an toàn.
