Lỗi L03 DJK2NA xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1: Nguyên nhân và cách sửa

Lỗi L03 DJK2NA xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 DJK2NA là lỗi liên quan đến quá trình hiệu chuẩn cảm biến dòng sạc trên xe nâng điện Komatsu. Khi lỗi xuất hiện, bộ điều khiển sẽ dừng quá trình sạc, khiến ắc quy không thể tiếp tục nhận điện.

Bài viết dưới đây hướng dẫn kiểm tra và xử lý lỗi L03 DJK2NA dựa theo tài liệu kỹ thuật dành cho các dòng xe:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1.
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1.
  • Xe nâng điện 3 tấn Komatsu FE30-1.

Lỗi L03 DJK2NA là gì?

Theo tài liệu kỹ thuật, L03 DJK2NA là mã lỗi:

Charger Current Sensor Calibration Time-over (Master Controller System)

Có thể hiểu là:

Quá thời gian hiệu chuẩn cảm biến dòng sạc trong hệ thống bộ điều khiển chính.

Mã lỗi có cấp độ xử lý L03.

Cơ chế phát sinh lỗi L03 DJK2NA

Trong quá trình sạc, khi dòng điện sạc được chuyển mạch, bộ điều khiển chính phải nhận được thông báo:

“Calibration status = Complete”

Thông báo này được truyền từ bộ sạc đến bộ điều khiển chính thông qua bộ điều khiển sạc.

Lỗi L03 DJK2NA xuất hiện khi bộ điều khiển chính không nhận được thông báo hoàn tất hiệu chuẩn nói trên trong thời gian quy định.

Hiện tượng khi xe báo lỗi L03 DJK2NA

Khi phát hiện lỗi, bộ điều khiển thực hiện hành động sau:

  • Dừng quá trình sạc ắc quy.

Vì vậy, vấn đề xảy ra trên xe nâng là:

  • Ắc quy không thể tiếp tục sạc.
  • Quá trình bổ sung điện năng cho ắc quy bị gián đoạn.
  • Xe có thể không sẵn sàng hoạt động nếu dung lượng ắc quy không đủ.

Nguyên nhân gây lỗi L03 DJK2NA

Theo thứ tự kiểm tra trong tài liệu, lỗi L03 DJK2NA có thể xuất phát từ ba nhóm nguyên nhân chính.

1. Giao tiếp CAN bị lỗi

Hệ thống có thể không truyền được thông tin hoàn tất hiệu chuẩn cảm biến dòng sạc do giao tiếp CAN gặp sự cố.

Nếu một trong các mã lỗi dưới đây xuất hiện đồng thời với L03 DJK2NA, cần chẩn đoán mã lỗi đó trước:

  • DBNGKR
  • GFBQKR
  • GFBRKR

2. Cảm biến dòng điện bất thường

Cảm biến dòng sạc có thể hoạt động không bình thường, khiến quá trình hiệu chuẩn không thể hoàn tất hoặc hệ thống không xác nhận được trạng thái hoàn tất.

Nếu mã lỗi DJK2MA xuất hiện đồng thời, cần thực hiện quy trình chẩn đoán và xử lý lỗi DJK2MA trước.

3. Bộ sạc bị hỏng

Nếu đã kiểm tra các mã lỗi giao tiếp CAN và cảm biến dòng điện nhưng không phát hiện bất thường, nguyên nhân được xác định là bộ sạc bị lỗi.

Theo tài liệu, đây là hư hỏng bên trong bộ sạc nên không thể tiếp tục chẩn đoán chi tiết theo quy trình này.

Hướng dẫn kiểm tra và sửa lỗi L03 DJK2NA

Để tránh thay nhầm linh kiện, kỹ thuật viên nên thực hiện lần lượt theo trình tự dưới đây.

Bước 1: Kiểm tra các mã lỗi xuất hiện đồng thời

Đọc toàn bộ mã lỗi đang được ghi nhận trên xe, không chỉ kiểm tra riêng mã L03 DJK2NA.

Nếu xe đồng thời báo một trong các mã sau:

  • DBNGKR
  • GFBQKR
  • GFBRKR

Hãy thực hiện chẩn đoán và xử lý mã lỗi tương ứng trước. Đây là các lỗi liên quan đến giao tiếp CAN và được tài liệu ưu tiên kiểm tra đầu tiên.

Bước 2: Kiểm tra mã lỗi cảm biến dòng DJK2MA

Nếu không xuất hiện các mã lỗi giao tiếp CAN nêu trên, tiếp tục kiểm tra xem xe có đồng thời báo mã DJK2MA hay không.

Nếu có mã DJK2MA, cần xử lý lỗi này trước vì cảm biến dòng điện bất thường có thể làm quá trình hiệu chuẩn không hoàn thành.

Bước 3: Xác định tình trạng bộ sạc

Nếu đã kiểm tra hai nhóm nguyên nhân trên nhưng không tìm thấy lỗi, tài liệu xác định bộ sạc đã bị hỏng.

Do đây là hư hỏng bên trong bộ sạc, quy trình chẩn đoán L03 DJK2NA không cung cấp bước kiểm tra hoặc sửa chữa chi tiết hơn. Bộ sạc cần được kỹ thuật viên có chuyên môn xử lý theo phương án phù hợp.

Thứ tự chẩn đoán nhanh lỗi L03 DJK2NA

Có thể tóm tắt quy trình kiểm tra như sau:

  1. Kiểm tra xe có báo đồng thời DBNGKR, GFBQKR hoặc GFBRKR hay không.
  2. Nếu có, chẩn đoán lỗi giao tiếp CAN tương ứng trước.
  3. Nếu không, kiểm tra mã DJK2MA.
  4. Nếu có DJK2MA, xử lý lỗi cảm biến dòng điện trước.
  5. Nếu các bước trên không phát hiện bất thường, xác định bộ sạc bị lỗi bên trong.

Lưu ý khi xử lý lỗi L03 DJK2NA

  • Không nên kết luận bộ sạc bị hỏng ngay khi mã L03 DJK2NA xuất hiện.
  • Phải kiểm tra các mã lỗi liên quan đến giao tiếp CAN trước.
  • Tiếp tục kiểm tra mã lỗi cảm biến dòng DJK2MA theo đúng thứ tự.
  • Chỉ xác định bộ sạc bị lỗi khi hai nhóm kiểm tra phía trên không phát hiện nguyên nhân.
  • Vì lỗi làm dừng quá trình sạc, không nên tiếp tục vận hành xe khi dung lượng ắc quy không bảo đảm.
  • Việc kiểm tra hệ thống sạc nên được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện.

Câu hỏi thường gặp về lỗi L03 DJK2NA

Lỗi L03 DJK2NA có làm xe dừng sạc không?

Có. Khi phát hiện lỗi, bộ điều khiển sẽ dừng quá trình sạc và ắc quy không thể tiếp tục nhận điện.

L03 DJK2NA có phải luôn do bộ sạc bị hỏng không?

Không. Trước khi kết luận bộ sạc hỏng, cần kiểm tra lỗi giao tiếp CAN và tình trạng bất thường của cảm biến dòng điện.

Những mã lỗi nào cần kiểm tra trước L03 DJK2NA?

Nếu xuất hiện đồng thời, cần ưu tiên xử lý các mã DBNGKR, GFBQKR hoặc GFBRKR. Nếu có mã DJK2MA, cũng phải chẩn đoán mã này trước.

Lỗi L03 DJK2NA áp dụng cho những xe nâng nào?

Trong phạm vi bài viết này, mã lỗi được hướng dẫn cho:

  • Komatsu FE25-1 tải trọng 2.5 tấn.
  • Komatsu FE25H-1 tải trọng 2.5 tấn.
  • Komatsu FE30-1 tải trọng 3 tấn.

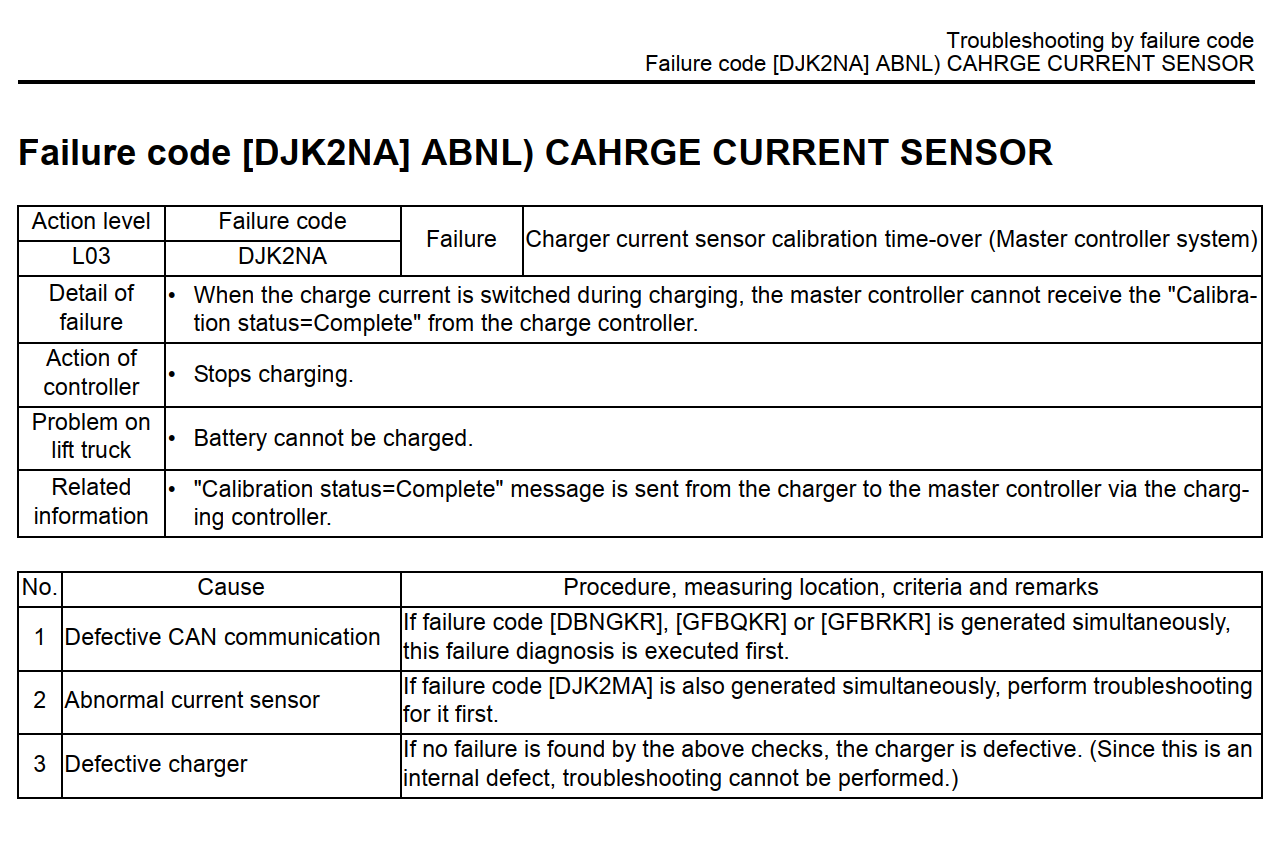

Tài liệu Komatsu hướng dẫn sửa lỗi L03 DJK2NA trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1 và FE30-1


Kết luận

L03 DJK2NA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi quá thời gian hiệu chuẩn cảm biến dòng sạc. Khi bộ điều khiển chính không nhận được trạng thái hoàn tất hiệu chuẩn, hệ thống sẽ dừng sạc và ắc quy không thể tiếp tục nạp điện.

Quy trình xử lý đúng là kiểm tra các lỗi giao tiếp CAN DBNGKR, GFBQKR, GFBRKR trước, sau đó kiểm tra lỗi cảm biến dòng DJK2MA. Nếu không phát hiện bất thường ở hai nhóm này, tài liệu xác định bộ sạc bị hỏng bên trong.
