Hướng dẫn sửa lỗi L03 GFA2MA trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng dầu 3 tấn Komatsu FE30-1 serial từ 300001–304911

Lỗi L03 GFA2MA là mã lỗi liên quan đến tình trạng điện áp IGBT của bộ sạc không đủ trên xe nâng điện Komatsu. Khi lỗi xuất hiện, quá trình sạc sẽ bị dừng, biểu tượng cảnh báo hiển thị trên màn hình và còi báo động được kích hoạt.

Bài viết dưới đây hướng dẫn kiểm tra lỗi L03 GFA2MA cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.
• Phạm vi số sê-ri được nêu trong tài liệu: 300001–304911.

Nội dung chẩn đoán và kiểm tra trong bài được trình bày hoàn toàn theo tài liệu kỹ thuật được cung cấp.

Lỗi L03 GFA2MA là gì?

Theo tài liệu sửa chữa, mã lỗi GFA2MA có tên lỗi:

ABNL) IGBT (CHGR) – Insufficient IGBT voltage of charger (Charger system).

Có thể hiểu là: Điện áp IGBT của bộ sạc không đủ, thuộc hệ thống sạc.

Mức tác động của lỗi là L03. Lỗi được ghi nhận khi điện áp nguồn một chiều cấp cho IGBT giảm xuống dưới 200V.

Thông tin tổng quan về lỗi L03 GFA2MA

Dấu hiệu khi xe nâng Komatsu báo lỗi L03 GFA2MA

Khi lỗi L03 GFA2MA xuất hiện, xe nâng có thể có các biểu hiện sau:

• Bộ sạc dừng hoạt động.
• Ắc quy xe nâng không thể sạc.
• Biểu tượng cảnh báo xuất hiện trên màn hình điều khiển.
• Còi cảnh báo được kích hoạt.
• Điện áp nguồn một chiều cấp cho IGBT đã giảm xuống dưới 200V.

Nguyên nhân gây lỗi L03 GFA2MA

Theo trình tự chẩn đoán trong tài liệu, lỗi L03 GFA2MA có thể liên quan đến bốn nguyên nhân:

1. Điện áp nguồn điện xoay chiều bị giảm.
2. Bo mạch điều khiển công suất Drive Board P2 bị lỗi.
3. Bo mạch CPU P1 của bộ sạc bị lỗi.
4. Bộ sạc bị lỗi.

Việc kiểm tra cần được thực hiện theo đúng thứ tự, bắt đầu từ nguồn điện xoay chiều cấp cho bộ sạc.

Cách kiểm tra và sửa lỗi L03 GFA2MA

Bước 1: Ngắt kết nối bộ sạc

Rút phích cắm bộ sạc, sau đó chuyển cầu dao nguồn điện xoay chiều sang vị trí OFF.

Đây là bước cần thiết trước khi kiểm tra nguồn điện cấp cho bộ sạc.

Bước 2: Loại bỏ tải điện khác

Xác nhận rằng các thiết bị khác không sử dụng chung nguồn điện hoặc không tạo thêm tải cho nguồn cấp.

Sau khi kiểm tra, chuyển cầu dao nguồn điện xoay chiều sang vị trí ON.

Bước 3: Đo điện áp nguồn điện xoay chiều

Tiến hành đo điện áp tại các đầu cực của cầu dao nguồn điện xoay chiều.

Cảnh báo: Khi đo điện áp xoay chiều, phải đặc biệt cẩn thận để tránh bị điện giật. Việc đo kiểm nên được thực hiện bởi kỹ thuật viên có chuyên môn, sử dụng đồng hồ và thiết bị bảo hộ phù hợp.

Các vị trí và tiêu chuẩn điện áp cần kiểm tra:

Nếu điện áp tại một trong các cặp đầu cực nằm ngoài khoảng AC 182–222V, cần xử lý tình trạng sụt áp hoặc nguồn điện cấp không đạt yêu cầu trước khi tiếp tục kiểm tra bộ sạc.

Sau khi nguồn điện đạt tiêu chuẩn, thực hiện lại quá trình sạc và kiểm tra xem lỗi L03 GFA2MA còn xuất hiện hay không.

Bước 4: Kiểm tra Drive Board P2

Nếu điện áp giữa U–V, V–W và W–U đều nằm trong khoảng AC 182–222V nhưng không phát hiện bất thường ở phần nguồn cấp, tài liệu xác định Drive Board P2 có thể bị lỗi.

Đây là lỗi bên trong bo mạch nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài được nêu trong tài liệu.

Bước 5: Kiểm tra CPU Board P1 của bộ sạc

Nếu các bước kiểm tra phía trên không phát hiện lỗi, nguyên nhân tiếp theo có thể là CPU Board P1 của bộ sạc bị hỏng.

Tài liệu cũng xác định đây là lỗi nội bộ, vì vậy không thể thực hiện thêm quy trình chẩn đoán chi tiết đối với bo mạch bằng các bước kiểm tra thông thường.

Bước 6: Kiểm tra bộ sạc

Nếu không tìm thấy bất thường ở các hạng mục đã kiểm tra, tài liệu xác định bộ sạc có thể bị lỗi.

Đây là hư hỏng bên trong bộ sạc và không thể tiếp tục xử lý bằng quy trình chẩn đoán bên ngoài. Bộ sạc cần được kiểm tra chuyên sâu bởi kỹ thuật viên có chuyên môn.

Trình tự chẩn đoán nhanh lỗi L03 GFA2MA

Có thể tóm tắt quá trình kiểm tra như sau:

1. Rút phích cắm bộ sạc và tắt cầu dao nguồn AC.
2. Xác nhận không có thiết bị khác tạo tải trên nguồn điện.
3. Bật lại cầu dao nguồn AC.
4. Đo điện áp giữa U–V, V–W và W–U.
5. Xác nhận điện áp ở cả ba cặp đầu cực nằm trong khoảng AC 182–222V.
6. Nếu nguồn điện không đạt tiêu chuẩn, xử lý tình trạng sụt áp.
7. Nếu nguồn điện đạt tiêu chuẩn nhưng lỗi vẫn còn, kiểm tra Drive Board P2.
8. Nếu chưa xác định được lỗi, tiếp tục xem xét CPU Board P1.
9. Cuối cùng, kiểm tra hư hỏng bên trong bộ sạc.

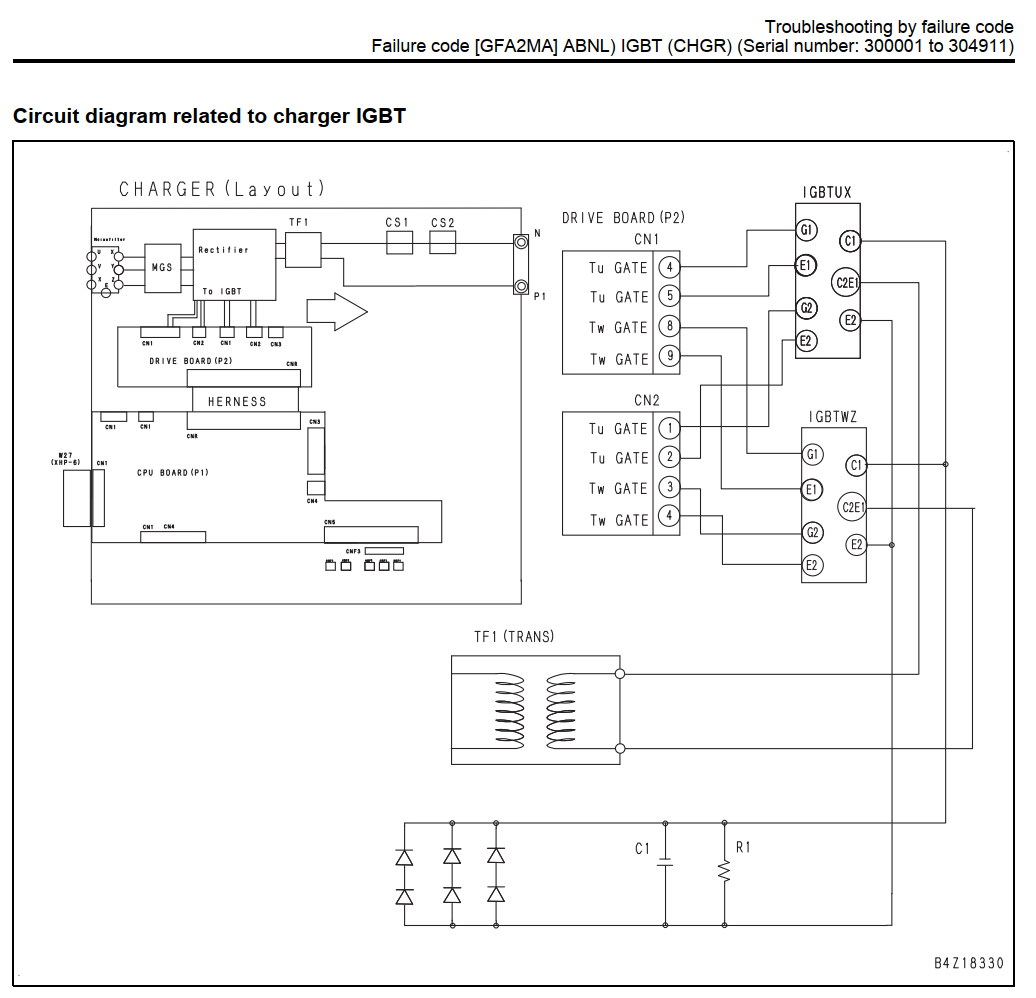

Sơ đồ mạch liên quan đến IGBT bộ sạc

Theo sơ đồ trong tài liệu, hệ thống liên quan đến lỗi GFA2MA gồm các bộ phận chính:

• Đầu vào nguồn điện xoay chiều ba pha U, V và W.
• Mạch chỉnh lưu.
• Drive Board P2.
• CPU Board P1.
• Các cụm IGBT.
• Biến áp TF1.
• Giắc nối và dây dẫn trong bộ sạc.
• Các linh kiện thuộc mạch công suất của bộ sạc.

Sơ đồ mạch được sử dụng để xác định mối liên hệ giữa Drive Board P2, CPU Board P1, cụm IGBT và các thành phần công suất bên trong bộ sạc. Tuy nhiên, tài liệu không cung cấp quy trình sửa chữa nội bộ cho Drive Board P2, CPU Board P1 hoặc bộ sạc.

Lưu ý an toàn khi kiểm tra lỗi GFA2MA

Nguồn điện được kiểm tra là điện xoay chiều có điện áp cao, có nguy cơ gây điện giật. Trong quá trình xử lý cần lưu ý:

• Rút phích cắm bộ sạc trước khi thao tác.
• Tắt cầu dao nguồn AC trước khi kiểm tra kết nối.
• Chỉ bật nguồn khi cần đo điện áp.
• Không chạm tay vào đầu cực U, V hoặc W khi đang có điện.
• Sử dụng đồng hồ đo phù hợp với dải điện áp cần kiểm tra.
• Không tự tháo hoặc sửa Drive Board P2, CPU Board P1 hay mạch công suất nếu không có chuyên môn.
• Ngừng kiểm tra nếu phát hiện dây dẫn, đầu nối hoặc bộ sạc có dấu hiệu mất an toàn.

Câu hỏi thường gặp về lỗi L03 GFA2MA

Lỗi L03 GFA2MA có làm xe nâng không sạc được không?

Có. Theo tài liệu, khi lỗi xuất hiện, bộ điều khiển sẽ dừng quá trình sạc nên ắc quy xe nâng không thể được sạc.

Điện áp nào cần kiểm tra khi xe báo lỗi GFA2MA?

Cần kiểm tra điện áp giữa ba cặp đầu cực U–V, V–W và W–U của cầu dao nguồn điện xoay chiều.

Điện áp tiêu chuẩn của nguồn sạc là bao nhiêu?

Điện áp tại mỗi cặp đầu cực U–V, V–W và W–U phải nằm trong khoảng AC 182–222V.

Lỗi GFA2MA được kích hoạt trong điều kiện nào?

Lỗi được phát hiện khi điện áp nguồn một chiều của IGBT giảm xuống dưới 200V.

Nếu điện áp AC đạt tiêu chuẩn nhưng lỗi vẫn còn thì kiểm tra gì?

Theo thứ tự trong tài liệu, cần xem xét Drive Board P2, sau đó là CPU Board P1 của bộ sạc và cuối cùng là toàn bộ bộ sạc.

Có thể tự sửa Drive Board P2 hoặc CPU Board P1 không?

Tài liệu xác định đây là các lỗi bên trong và không cung cấp quy trình chẩn đoán hoặc sửa chữa nội bộ. Vì vậy, các hạng mục này cần được xử lý bởi kỹ thuật viên có chuyên môn.

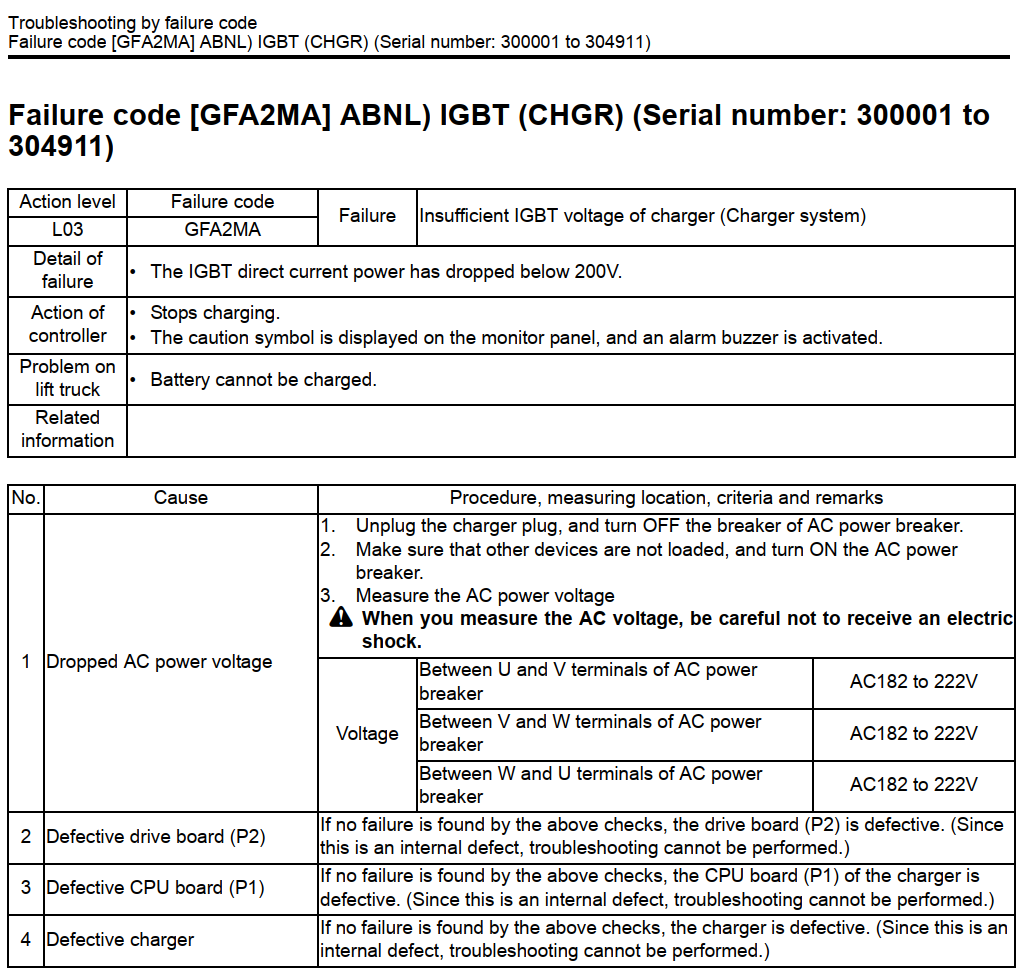

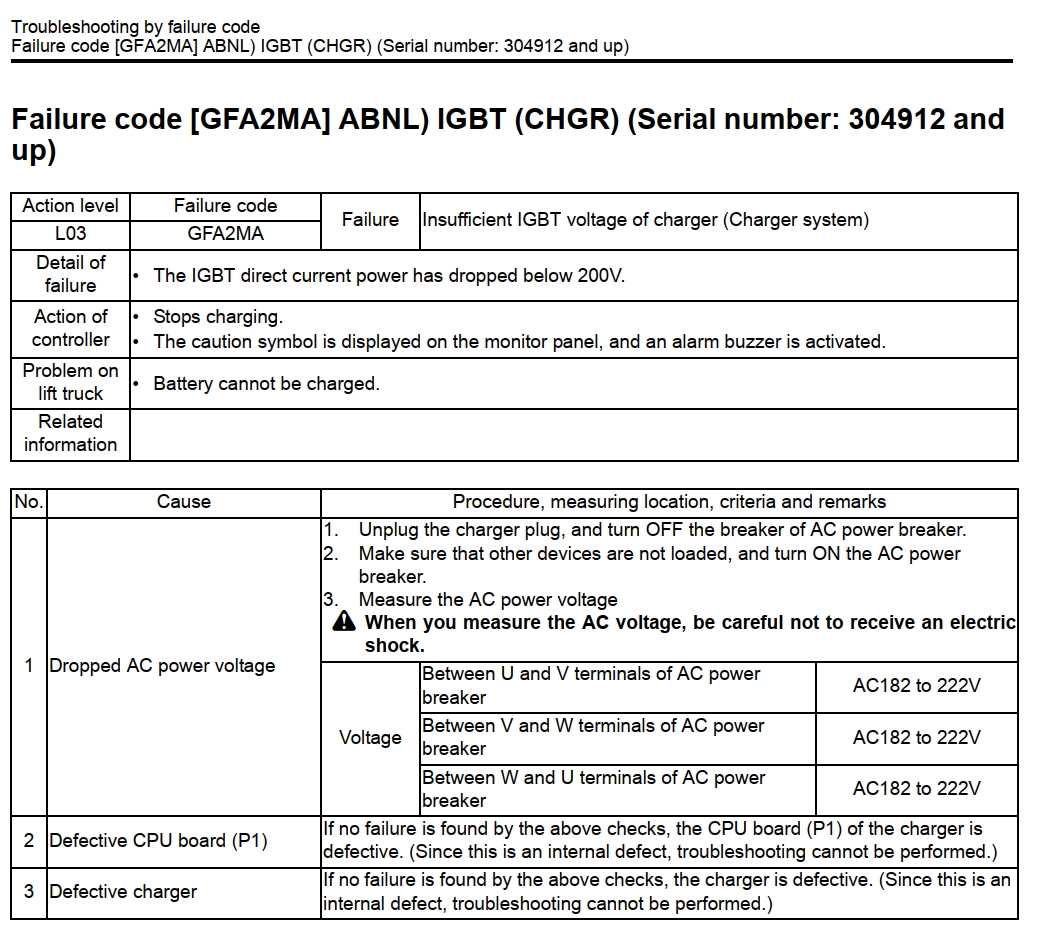

Tài liệu hãng Komatsu hướng dẫn sửa lỗi L03 GFA2MA trên xe nâng điện 2.5 tấn Komatsu FE25-1 và xe nâng dầu 3 tấn Komatsu FE30-1 serial từ 300001–304911

Kết luận

Lỗi L03 GFA2MA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi điện áp nguồn một chiều cấp cho IGBT của bộ sạc giảm xuống dưới 200V. Khi đó, quá trình sạc bị dừng, màn hình hiển thị cảnh báo, còi báo được kích hoạt và ắc quy không thể sạc.

Bước kiểm tra đầu tiên là đo điện áp nguồn xoay chiều giữa các đầu cực U–V, V–W và W–U. Giá trị tiêu chuẩn của cả ba phép đo là AC 182–222V. Nếu nguồn điện đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện, cần lần lượt kiểm tra Drive Board P2, CPU Board P1 và bộ sạc theo đúng trình tự của tài liệu kỹ thuật.

Hướng dẫn sửa lỗi L03 GFA2MA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và và xe nâng điện 3 tấn Komatsu FE30-1 serial từ 304912 trở lên

Lỗi L03 GFA2MA 304912 trở lên là gì?

Lỗi L03 GFA2MA trên xe nâng điện Komatsu là lỗi điện áp IGBT của bộ sạc không đủ – Insufficient IGBT voltage of charger (Charger system).

Theo tài liệu kỹ thuật, lỗi xuất hiện khi nguồn điện một chiều cấp trực tiếp cho IGBT giảm xuống dưới 200V.

Mã lỗi này áp dụng cho:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.
• Xe có số serial từ 304912 trở lên theo phạm vi ghi trong tài liệu.

Hiện tượng khi xe báo lỗi L03 GFA2MA 304912 trở lên

Khi bộ điều khiển phát hiện điện áp IGBT của bộ sạc không đủ, hệ thống sẽ có các biểu hiện sau:

• Bộ sạc ngừng quá trình sạc.
• Biểu tượng cảnh báo xuất hiện trên màn hình điều khiển.
• Còi cảnh báo được kích hoạt.
• Ắc quy xe nâng không thể sạc được.

Vì vậy, nếu xe Komatsu FE25-1, FE25H-1 hoặc FE30-1 xuất hiện mã L03 GFA2MA và không thể sạc ắc quy, cần kiểm tra điện áp nguồn điện xoay chiều trước khi kết luận bộ sạc bị hỏng.

Nguyên nhân gây lỗi L03 GFA2MA 304912 trở lên

Theo tài liệu kỹ thuật được cung cấp, lỗi L03 GFA2MA có ba nguyên nhân chính:

1. Điện áp nguồn điện xoay chiều bị giảm.
2. Bo mạch CPU P1 của bộ sạc bị hỏng.
3. Bộ sạc bị hỏng bên trong.

Việc kiểm tra cần được thực hiện lần lượt, bắt đầu từ nguồn điện xoay chiều cấp cho bộ sạc.

Cách kiểm tra và sửa lỗi L03 GFA2MA Serial từ 304912 trở lên

Bước 1: Ngắt bộ sạc và nguồn điện xoay chiều

Trước khi kiểm tra, cần thực hiện các thao tác sau:

1. Rút giắc cắm bộ sạc.
2. Tắt cầu dao nguồn điện xoay chiều.
3. Bảo đảm nguồn điện đã được ngắt trước khi kiểm tra hoặc thao tác trên hệ thống.

Bước 2: Loại bỏ các thiết bị đang sử dụng chung nguồn điện

Kiểm tra và bảo đảm các thiết bị điện khác không tạo tải trên cùng nguồn cấp.

Sau đó, bật lại cầu dao nguồn điện xoay chiều để tiến hành đo điện áp đầu vào bộ sạc.

Bước 3: Đo điện áp nguồn điện xoay chiều

Tiến hành đo điện áp giữa các đầu cực của cầu dao nguồn điện xoay chiều.

Cả ba phép đo U–V, V–W và W–U đều phải nằm trong phạm vi AC 182–222V.

Cảnh báo: Khi đo điện áp xoay chiều, phải đặc biệt cẩn thận để tránh bị điện giật. Công việc này nên được thực hiện bởi kỹ thuật viên có chuyên môn và trang bị bảo hộ phù hợp.

Bước 4: Xử lý khi điện áp nguồn không đạt tiêu chuẩn

Nếu một hoặc nhiều giá trị đo nằm ngoài phạm vi AC 182–222V, nguyên nhân lỗi là điện áp nguồn cấp cho bộ sạc bị giảm hoặc không đạt tiêu chuẩn.

Cần kiểm tra và khắc phục nguồn điện xoay chiều để bảo đảm điện áp giữa cả ba cặp đầu cực đều nằm trong phạm vi quy định. Sau khi nguồn điện ổn định, kết nối lại bộ sạc và kiểm tra hoạt động sạc.

Bước 5: Kiểm tra bo mạch CPU P1 của bộ sạc

Nếu điện áp tại cả ba vị trí U–V, V–W và W–U đều đạt AC 182–222V nhưng lỗi vẫn xuất hiện, bo mạch CPU P1 của bộ sạc có thể bị hỏng.

Theo tài liệu, đây là lỗi bên trong nên không thể tiếp tục chẩn đoán chi tiết bằng quy trình kiểm tra bên ngoài nêu trên. Bo mạch cần được kỹ thuật viên chuyên môn kiểm tra và xử lý.

Bước 6: Kiểm tra bộ sạc

Nếu không phát hiện bất thường ở nguồn điện theo các bước kiểm tra trên, bộ sạc có thể đã bị hỏng bên trong.

Tài liệu kỹ thuật xác định đây là lỗi nội bộ của bộ sạc và không cung cấp quy trình kiểm tra sâu hơn. Vì vậy, không nên tự ý tháo bộ sạc nếu không có chuyên môn về điện công suất và hệ thống sạc xe nâng.

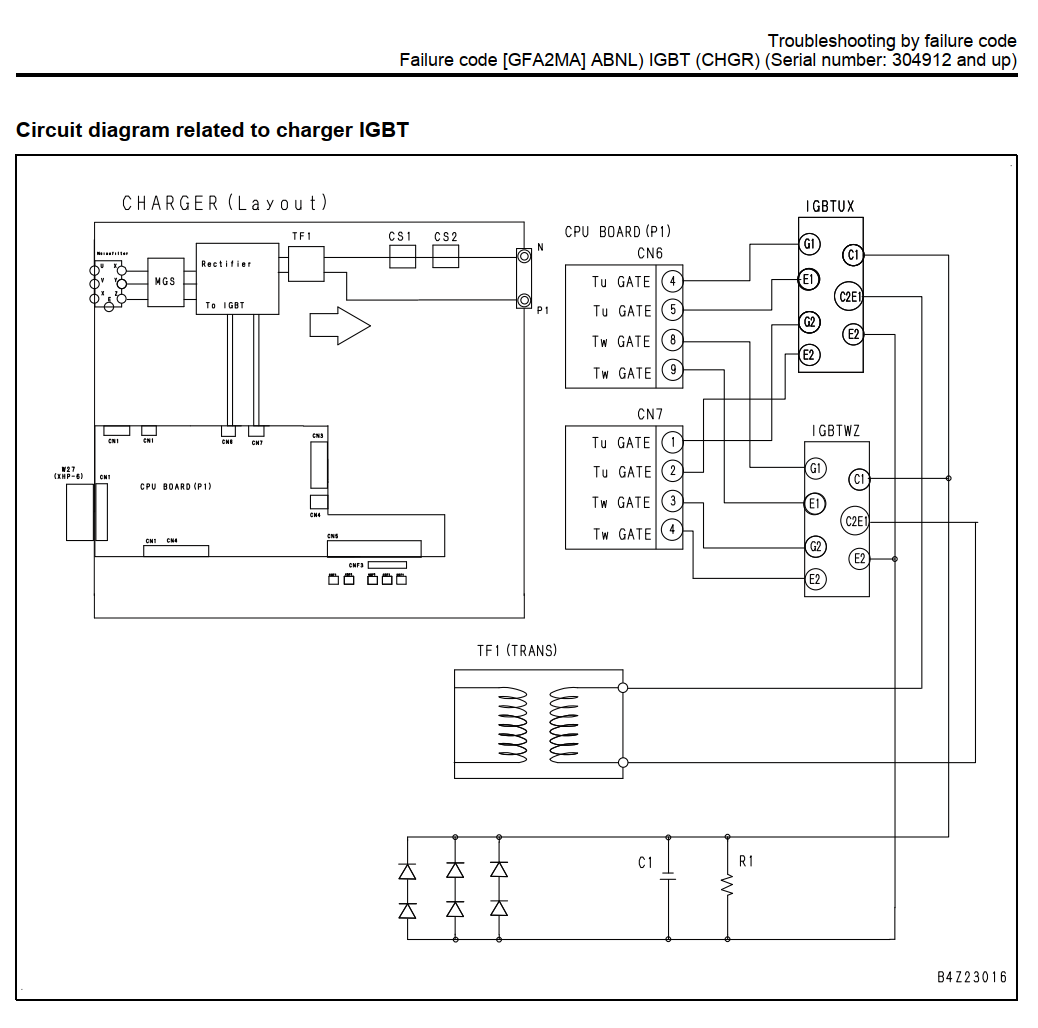

Sơ đồ mạch liên quan đến IGBT bộ sạc

Mạch liên quan đến lỗi L03 GFA2MA gồm những bộ phận chính sau:

• Nguồn điện xoay chiều ba pha U, V và W.
• Mạch chỉnh lưu.
• Biến áp TF1.
• Bo mạch CPU P1.
• Các giắc kết nối CN6 và CN7.
• Cụm IGBT UX và IGBT WZ.
• Mạch tụ điện C1 và điện trở R1.

Bo mạch CPU P1 điều khiển các tín hiệu cổng IGBT thông qua những đường tín hiệu Tu GATE và Tw GATE. Khi điện áp một chiều cấp trực tiếp cho IGBT giảm xuống dưới 200V, hệ thống phát hiện lỗi, dừng sạc và hiển thị mã L03 GFA2MA Serial từ 304912 trở lên

Quy trình chẩn đoán nhanh lỗi L03 GFA2MA Serial từ 304912 trở lên

Có thể tóm tắt trình tự kiểm tra như sau:

1. Rút giắc bộ sạc và tắt cầu dao nguồn điện xoay chiều.
2. Bảo đảm các thiết bị khác không sử dụng chung nguồn và không tạo tải.
3. Bật lại cầu dao nguồn điện.
4. Đo điện áp U–V, V–W và W–U.
5. Xác nhận từng giá trị đều nằm trong khoảng AC 182–222V.
6. Nếu điện áp không đạt, khắc phục nguồn điện xoay chiều.
7. Nếu điện áp đạt nhưng lỗi vẫn còn, kiểm tra bo mạch CPU P1 và bộ sạc.
8. Không tự chẩn đoán sâu lỗi bên trong bo mạch hoặc bộ sạc khi không có chuyên môn.

Câu hỏi thường gặp về lỗi L03 GFA2MA 304912 trở lên

Lỗi L03 GFA2MA có làm xe nâng không sạc được không?

Có. Khi lỗi xuất hiện, bộ điều khiển sẽ dừng quá trình sạc, hiển thị biểu tượng cảnh báo và kích hoạt còi. Do đó, ắc quy xe nâng không thể được sạc.

Điện áp nào cần kiểm tra khi xe báo lỗi L03 GFA2MA?

Cần đo điện áp nguồn xoay chiều tại ba cặp đầu cực U–V, V–W và W–U của cầu dao nguồn. Điện áp tiêu chuẩn tại mỗi vị trí là AC 182–222V.

Lỗi xuất hiện khi điện áp IGBT giảm xuống mức nào?

Theo tài liệu, lỗi được phát hiện khi nguồn điện một chiều trực tiếp của IGBT giảm xuống dưới 200V.

Nếu điện áp đầu vào đạt tiêu chuẩn nhưng xe vẫn báo lỗi thì sao?

Nếu cả ba điện áp pha đều nằm trong phạm vi AC 182–222V nhưng lỗi vẫn còn, nguyên nhân có thể nằm ở bo mạch CPU P1 hoặc bên trong bộ sạc. Đây là lỗi nội bộ, tài liệu không cung cấp quy trình chẩn đoán sâu tại chỗ.

Tài liệu hãng Komatsu hướng dẫn sửa lỗi L03 GFA2MA Serial từ 304912 trở lên

Kết luận

Lỗi L03 GFA2MA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 cho biết điện áp IGBT của bộ sạc không đủ. Nguyên nhân cần kiểm tra đầu tiên là điện áp nguồn xoay chiều cấp cho bộ sạc.

Hãy đo lần lượt điện áp U–V, V–W và W–U. Mỗi giá trị phải nằm trong khoảng AC 182–222V. Nếu nguồn điện đạt tiêu chuẩn nhưng xe vẫn báo lỗi, cần kiểm tra bo mạch CPU P1 và bộ sạc vì có khả năng xảy ra hư hỏng bên trong.

Toàn bộ quá trình đo điện áp và kiểm tra bộ sạc phải được thực hiện an toàn bởi người có chuyên môn để tránh nguy cơ điện giật hoặc làm hỏng linh kiện.
