Hướng dẫn sửa lỗi L03 GFAD00 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 Serial từ 300001-304911

Lỗi L03 GFAD00 là cảnh báo nhiệt độ bộ tản nhiệt của bộ sạc tăng quá cao. Lỗi này có thể làm giảm dòng điện sạc, khiến thời gian sạc ắc quy kéo dài và ảnh hưởng đến quá trình sử dụng xe.

Nội dung dưới đây áp dụng cho:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.
• Dải số sê-ri được tài liệu đề cập: 300001–304911.

Lỗi L03 GFAD00 Serial từ 300001-304911 là lỗi gì?

Theo tài liệu kỹ thuật, GFAD00 – HIGH Temp. HEATSINK (GHGR) là lỗi cảnh báo nhiệt độ bộ tản nhiệt của hệ thống sạc.

Mã lỗi đầy đủ hiển thị trên xe là:

L03 GFAD00 – Charger heatsink temperature alarm

Lỗi được phát hiện khi nhiệt độ đầu vào của bộ tản nhiệt trong bộ sạc vượt quá 110°C.

Hoạt động của bộ điều khiển khi xuất hiện lỗi

Khi nhiệt độ bộ tản nhiệt vượt quá giới hạn, bộ điều khiển sẽ hoạt động theo trình tự sau:

1. Trong giây đầu tiên kể từ khi phát hiện, hệ thống vẫn hoạt động bình thường.
2. Nếu tình trạng tiếp tục kéo dài trong 1 giây, biểu tượng cảnh báo sẽ xuất hiện trên màn hình.
3. Dòng điện sạc bị giới hạn xuống còn 60% dòng điện bình thường.
4. Khi nhiệt độ phát hiện giảm xuống dưới 105°C, xe sẽ tự khôi phục về trạng thái bình thường.

Người vận hành có thể nhận thấy dòng sạc giảm và thời gian sạc ắc quy kéo dài hơn bình thường.

Nhiệt độ đầu vào của bộ tản nhiệt có thể được kiểm tra bằng chức năng giám sát với mã 56541 (°C). Để tái hiện điều kiện phát sinh lỗi phục vụ kiểm tra, đưa bộ sạc vào chế độ sạc.

Nguyên nhân gây lỗi L03 GFAD00 Serial từ 300001-304911

Theo thứ tự kiểm tra trong tài liệu, lỗi L03 GFAD00 có thể xuất phát từ các nguyên nhân sau:

1. Bộ lọc bụi hoặc lưới thép bị tắc.
2. Bộ sạc được lắp đặt sai vị trí.
3. Dây điện của quạt làm mát bộ tản nhiệt bị ngắt hoặc tiếp xúc không tốt.
4. Quạt làm mát bộ tản nhiệt bị hỏng.
5. Cảm biến nhiệt độ bộ tản nhiệt bị hỏng.
6. Bo mạch CPU P1 bị hỏng.
7. Bộ sạc bị hỏng.

Quy trình kiểm tra và sửa lỗi L03 GFAD00 Serial từ 300001-304911

Bước 1: Kiểm tra bộ lọc bụi và lưới thép

Trước tiên, kiểm tra thời điểm vệ sinh hoặc thay thế bộ lọc. Bộ lọc và lưới bị bụi bẩn làm tắc có thể khiến khả năng lưu thông không khí suy giảm, dẫn đến nhiệt độ bộ tản nhiệt tăng cao.

Chu kỳ bảo dưỡng theo tài liệu:

Nếu bộ lọc hoặc lưới thép bị tắc, cần vệ sinh hoặc thay thế đúng chu kỳ trước khi tiếp tục kiểm tra các bộ phận điện.

Bước 2: Kiểm tra vị trí lắp đặt bộ sạc

Bộ sạc phải được lắp đặt ở vị trí có đủ khoảng trống để tản nhiệt.

Các tiêu chuẩn trong tài liệu gồm:

• Chiều cao tính từ mặt sàn: từ 250 mm trở lên.
• Khoảng cách từ bộ sạc đến tường: từ 250 mm trở lên.

Nếu khoảng cách không đạt tiêu chuẩn, cần điều chỉnh lại vị trí lắp đặt để không khí có thể lưu thông và làm mát bộ sạc hiệu quả.

Bước 3: Kiểm tra dây điện của quạt làm mát bộ tản nhiệt

Trước khi mở bộ sạc:

1. Rút phích cắm của bộ sạc.
2. Tắt cầu dao nguồn điện xoay chiều.
3. Chờ ít nhất 10 phút rồi mới mở nắp bộ sạc.
4. Ngắt giắc CN5 trên bo mạch CPU P1.
5. Ngắt giắc CNF1 của quạt làm mát bộ tản nhiệt.
6. Đo điện trở của dây dẫn.

Tiêu chuẩn đo:

Nếu điện trở không đạt tiêu chuẩn, cần kiểm tra tình trạng đứt dây, giắc cắm lỏng hoặc tiếp điểm không tốt trong mạch quạt làm mát.

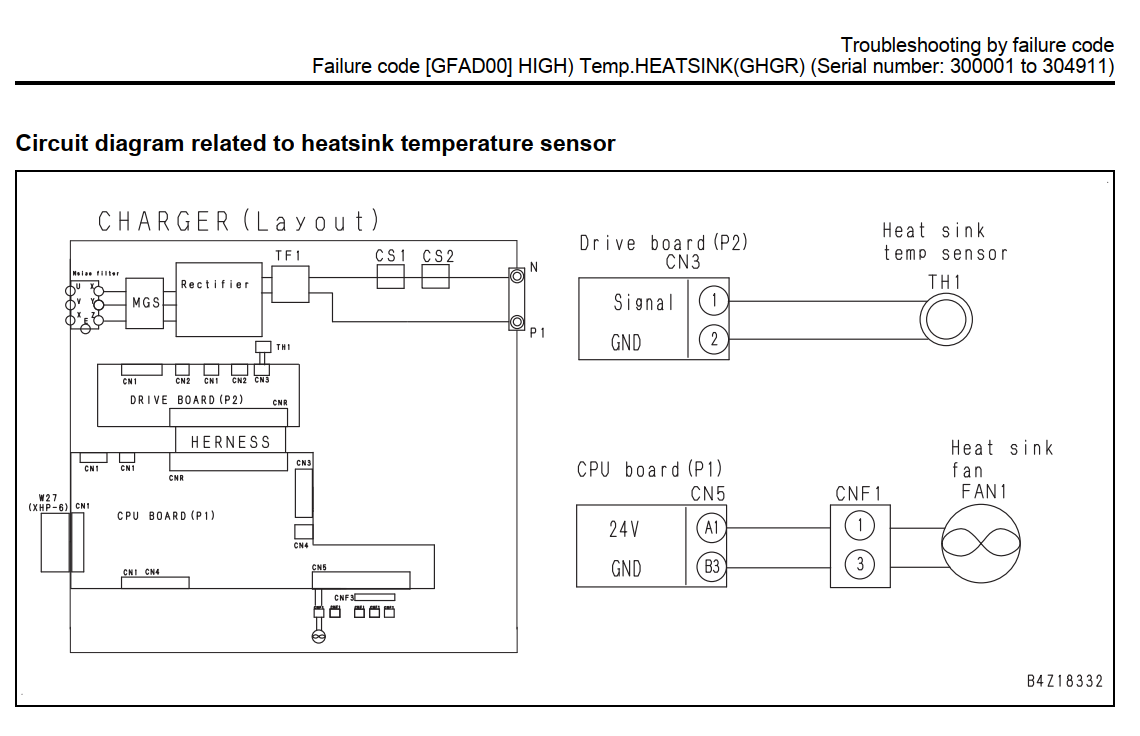

Lưu ý: Sơ đồ mạch trong tài liệu thể hiện đường cấp điện cho quạt tản nhiệt từ bo CPU P1 qua giắc CN5 tới CNF1. Trên sơ đồ, chân mass của CN5 được ký hiệu B3, trong khi bảng kiểm tra dây dẫn ghi vị trí đo CN5-B2. Khi thao tác thực tế, kỹ thuật viên cần đối chiếu đúng sơ đồ và ký hiệu trên bộ sạc.

Bước 4: Kiểm tra quạt làm mát bộ tản nhiệt

Nếu bộ lọc, vị trí lắp đặt và dây điện đều bình thường nhưng lỗi vẫn xuất hiện, tài liệu xác định quạt làm mát bộ tản nhiệt có thể đã bị hỏng.

Kiểm tra khả năng hoạt động của quạt FAN1 và sửa chữa hoặc thay thế khi xác định quạt không hoạt động đúng.

Bước 5: Kiểm tra cảm biến nhiệt độ bộ tản nhiệt TH1

Thực hiện theo trình tự:

1. Rút phích cắm bộ sạc.
2. Tắt cầu dao nguồn điện xoay chiều.
3. Chờ ít nhất 10 phút trước khi mở nắp bộ sạc.
4. Ngắt giắc CN5 của bo mạch CPU P1.
5. Ngắt giắc CN3 của bo mạch điều khiển P2.
6. Đo điện trở cảm biến nhiệt độ TH1 giữa chân CN3-1 và CN3-2.

Tài liệu ghi điều kiện kiểm tra ở nhiệt độ không khí 10°C và giá trị trong bảng là tối đa 1 Ω. Nếu kết quả không đạt tiêu chuẩn, cảm biến nhiệt độ bộ tản nhiệt có thể bị hỏng.

Bước 6: Kiểm tra bo mạch CPU P1

Nếu không tìm thấy bất thường qua các bước kiểm tra trước, nguyên nhân có thể nằm ở bo mạch CPU P1.

Tài liệu lưu ý rằng nếu lỗi chỉ xảy ra dưới tải, cần thực hiện kiểm tra tải trước khi kết luận bo mạch CPU P1 bị hỏng.

Bước 7: Kiểm tra bộ sạc

Nếu toàn bộ bộ lọc, vị trí lắp đặt, dây dẫn, quạt làm mát, cảm biến nhiệt độ và bo mạch CPU đều không có bất thường, tài liệu xác định bộ sạc có thể đã bị hỏng.

Khi đó, cần kiểm tra chuyên sâu bộ sạc và sửa chữa hoặc thay thế theo tình trạng thực tế.

Thứ tự xử lý nhanh lỗi L03 GFAD00 Serial từ 300001-304911

Để tránh thay thế linh kiện không cần thiết, nên kiểm tra theo đúng trình tự:

1. Vệ sinh hoặc thay bộ lọc và lưới thép.
2. Kiểm tra khoảng cách lắp đặt bộ sạc.
3. Kiểm tra dây điện và giắc cắm của quạt.
4. Kiểm tra quạt làm mát bộ tản nhiệt.
5. Kiểm tra cảm biến nhiệt độ TH1.
6. Kiểm tra bo mạch CPU P1.
7. Cuối cùng mới kết luận bộ sạc bị hỏng.

Lưu ý an toàn khi sửa lỗi

Bộ sạc là thiết bị điện có nguy cơ còn điện áp sau khi đã ngắt nguồn. Trước khi mở nắp, phải rút phích cắm, tắt cầu dao nguồn điện xoay chiều và chờ ít nhất 10 phút theo hướng dẫn trong tài liệu.

Việc đo kiểm giắc điện, cảm biến, bo mạch và bộ sạc nên do kỹ thuật viên có chuyên môn thực hiện. Không tự ý tháo bo mạch hoặc thay linh kiện khi chưa xác định chính xác nguyên nhân.

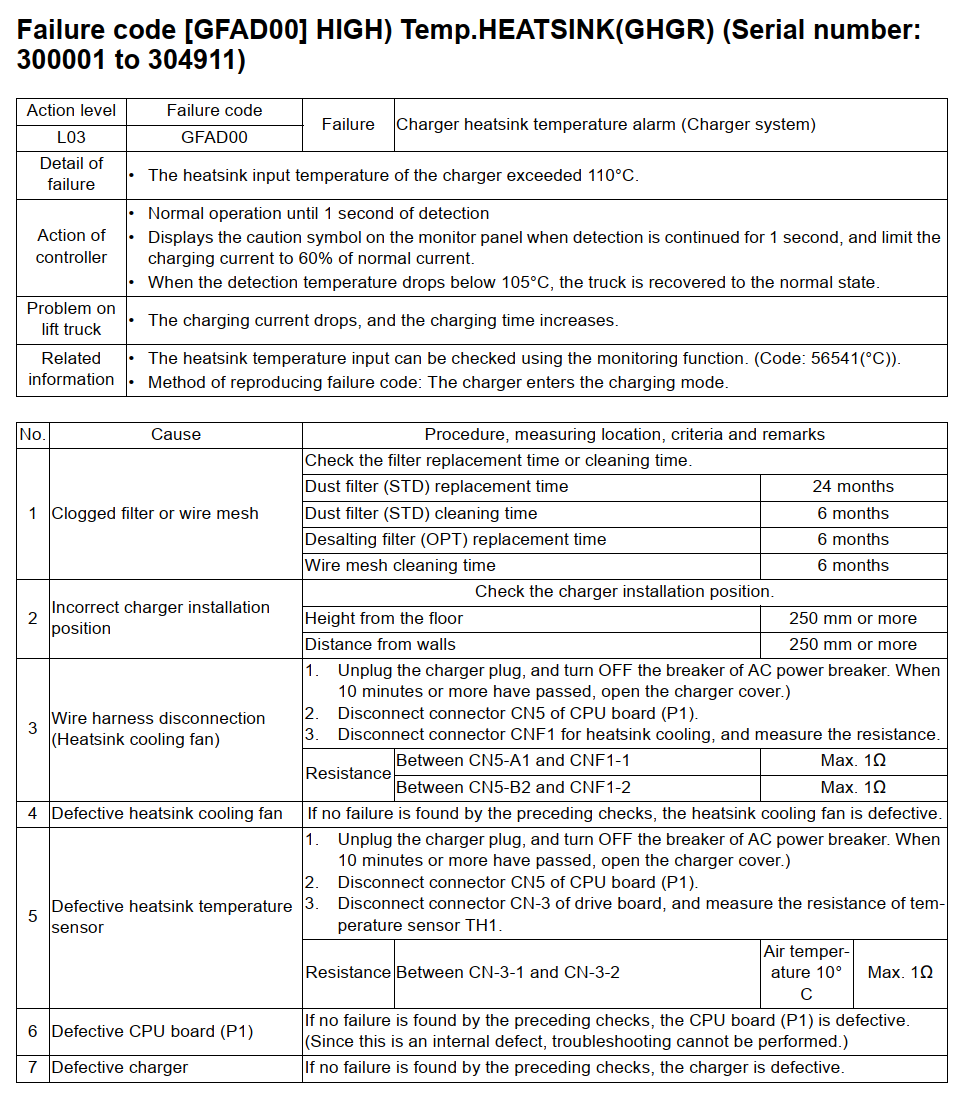

Tài liệu Komatsu hướng dẫn sửa lỗi L03 GFAD00 Serial từ 300001-304911

Kết luận

Lỗi L03 GFAD00 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi nhiệt độ đầu vào của bộ tản nhiệt bộ sạc vượt quá 110°C. Khi lỗi kéo dài, hệ thống giới hạn dòng sạc xuống còn 60%, làm thời gian sạc ắc quy tăng lên.

Nguyên nhân nên được kiểm tra từ bộ lọc, lưới thép và vị trí lắp đặt bộ sạc trước, sau đó mới kiểm tra dây dẫn, quạt làm mát, cảm biến TH1, bo mạch CPU P1 và bộ sạc. Thực hiện đúng thứ tự sẽ giúp xác định lỗi nhanh và hạn chế thay nhầm linh kiện.

Hướng dẫn sửa lỗi L03 GFAD00 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 số serial từ 304912 trở lên

Lỗi L03 GFAD00 là cảnh báo nhiệt độ bộ tản nhiệt của bộ sạc tăng quá cao trên xe nâng điện Komatsu. Mã lỗi này áp dụng cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.
• Phạm vi số serial: 304912 trở lên.

Theo tài liệu kỹ thuật, tên lỗi đầy đủ là:

L03 GFAD00 – HIGH Temp. HEATSINK (GHGR)
Charger heatsink temperature alarm – Cảnh báo nhiệt độ bộ tản nhiệt bộ sạc.

Lỗi L03 GFAD00 số serial từ 304912 trở lên là gì?

Lỗi L03 GFAD00 xuất hiện khi nhiệt độ đầu vào của bộ tản nhiệt trong bộ sạc vượt quá 110°C.

Khi phát hiện nhiệt độ quá cao, hệ thống điều khiển bộ sạc thực hiện các biện pháp bảo vệ nhằm hạn chế nhiệt độ tiếp tục tăng và tránh ảnh hưởng đến quá trình sạc điện.

Hoạt động của hệ thống khi xuất hiện lỗi L03 GFAD00 số serial từ 304912 trở lên

Theo tài liệu sửa chữa Komatsu, hệ thống hoạt động như sau:

• Bộ sạc vẫn hoạt động bình thường trong vòng 1 giây đầu tiên kể từ khi phát hiện lỗi.
• Nếu trạng thái lỗi kéo dài liên tục trong 1 giây, biểu tượng cảnh báo sẽ xuất hiện trên bảng điều khiển.
• Dòng điện sạc bị giới hạn xuống còn 60% dòng điện sạc bình thường.
• Khi nhiệt độ phát hiện giảm xuống dưới 105°C, xe sẽ trở lại trạng thái bình thường.

Hiện tượng khi xe nâng Komatsu báo lỗi L03 GFAD00 số serial từ 304912 trở lên

Khi lỗi L03 GFAD00 xuất hiện, người vận hành có thể nhận thấy:

• Dòng điện sạc giảm.
• Thời gian sạc ắc quy kéo dài hơn bình thường.
• Biểu tượng cảnh báo xuất hiện trên màn hình điều khiển nếu lỗi kéo dài trên 1 giây.

Nhiệt độ đầu vào của bộ tản nhiệt có thể được kiểm tra bằng chức năng giám sát với mã:

Monitoring Code: 56541 (°C).

Để tái hiện điều kiện phát sinh mã lỗi, đưa bộ sạc vào chế độ sạc.

Nguyên nhân gây lỗi L03 GFAD00 số serial từ 304912 trở lên

Theo tài liệu kỹ thuật, lỗi L03 GFAD00 có thể xuất phát từ các nguyên nhân sau:

1. Bộ lọc hoặc lưới lọc bị tắc.
2. Vị trí lắp đặt bộ sạc không đúng.
3. Dây điện của quạt làm mát bộ tản nhiệt bị ngắt hoặc hở mạch.
4. Quạt làm mát bộ tản nhiệt bị hỏng.
5. Cảm biến nhiệt độ bộ tản nhiệt bị hỏng.
6. Bo mạch CPU P1 bị hỏng.
7. Bộ sạc bị hỏng.

Việc kiểm tra nên được thực hiện lần lượt theo đúng trình tự trên.

Quy trình kiểm tra và sửa lỗi L03 GFAD00 số serial từ 304912 trở lên

1. Kiểm tra bộ lọc và lưới lọc

Trước tiên, kiểm tra tình trạng bộ lọc hoặc lưới lọc của bộ sạc. Bụi bẩn tích tụ có thể làm giảm khả năng lưu thông không khí và khiến nhiệt độ bộ tản nhiệt tăng cao.

Kiểm tra thời gian vệ sinh và thay thế theo định kỳ:

• Bộ lọc bụi tiêu chuẩn – Dust filter STD: thay sau mỗi 12 tháng.
• Bộ lọc bụi tiêu chuẩn – Dust filter STD: vệ sinh sau mỗi 6 tháng.
• Bộ lọc khử muối tùy chọn – Desalting filter OPT: thay sau mỗi 6 tháng.
• Lưới lọc – Wire mesh: vệ sinh sau mỗi 6 tháng.

Nếu bộ lọc hoặc lưới lọc bị tắc, cần vệ sinh hoặc thay thế theo đúng thời gian quy định.

2. Kiểm tra vị trí lắp đặt bộ sạc

Bộ sạc phải được lắp đặt ở vị trí có đủ không gian để tản nhiệt.

Kiểm tra hai khoảng cách sau:

• Chiều cao tính từ mặt sàn: từ 250 mm trở lên.
• Khoảng cách từ bộ sạc đến tường: từ 250 mm trở lên.

Nếu không đáp ứng các khoảng cách trên, cần điều chỉnh lại vị trí lắp đặt bộ sạc để bảo đảm khả năng lưu thông không khí và làm mát.

3. Kiểm tra dây điện của quạt làm mát bộ tản nhiệt

Trước khi mở và kiểm tra bộ sạc, thực hiện đúng yêu cầu an toàn:

1. Rút phích cắm của bộ sạc.
2. Tắt cầu dao nguồn điện xoay chiều AC.
3. Chờ ít nhất 10 phút.
4. Sau khi hết thời gian chờ mới mở nắp bộ sạc.

Tiếp theo, thực hiện kiểm tra:

1. Ngắt giắc CN5 khỏi bo mạch CPU P1.
2. Ngắt giắc CNF1 của quạt làm mát bộ tản nhiệt.
3. Đo điện trở của dây điện.

Tiêu chuẩn điện trở:

• Giữa chân CN5-A1 và CNF1-1: tối đa 1 Ω.
• Giữa chân CN5-B2 và CNF1-3: tối đa 1 Ω.

Nếu điện trở không đáp ứng tiêu chuẩn, cần kiểm tra tình trạng ngắt mạch hoặc bất thường của dây điện và các đầu nối liên quan.

4. Kiểm tra quạt làm mát bộ tản nhiệt

Nếu không phát hiện bất thường ở bộ lọc, vị trí lắp đặt và dây điện trong các bước kiểm tra trước, quạt làm mát bộ tản nhiệt được xác định là bị lỗi.

Trong trường hợp này, cần kiểm tra và xử lý quạt làm mát bộ tản nhiệt.

Theo sơ đồ mạch:

• Nguồn 24V từ chân CN5-A1 nối đến chân CNF1-1.
• Chân GND CN5-B2 nối đến chân CNF1-3.
• Quạt làm mát bộ tản nhiệt được ký hiệu là FAN1.

5. Kiểm tra cảm biến nhiệt độ bộ tản nhiệt TH1

Trước khi mở bộ sạc, tiếp tục tuân thủ yêu cầu an toàn:

1. Rút phích cắm bộ sạc.
2. Tắt cầu dao nguồn điện AC.
3. Chờ ít nhất 10 phút.
4. Mở nắp bộ sạc sau khi đã hết thời gian chờ.

Thực hiện kiểm tra cảm biến như sau:

1. Ngắt giắc CN5 khỏi bo mạch CPU P1.
2. Ngắt giắc CN-4 khỏi bo mạch CPU.
3. Đo điện trở của cảm biến nhiệt độ bộ tản nhiệt TH1.

Vị trí đo và tiêu chuẩn:

• Đo giữa chân CN-4-9 và CN-4-10.
• Điện trở tiêu chuẩn: từ 150 Ω đến 450 kΩ.

Nếu điện trở nằm ngoài phạm vi trên, cảm biến nhiệt độ bộ tản nhiệt TH1 bị lỗi.

Theo sơ đồ mạch, cảm biến TH1 kết nối với bo mạch CPU P1 thông qua giắc CN4:

• Chân 9: Signal.
• Chân 10: GND.

6. Kiểm tra bo mạch CPU P1

Nếu không phát hiện bất thường sau toàn bộ các bước kiểm tra trước, tài liệu xác định bo mạch CPU P1 bị lỗi.

Đây là lỗi bên trong bo mạch nên không thể tiếp tục thực hiện quy trình chẩn đoán chi tiết theo hướng dẫn này.

7. Kiểm tra bộ sạc

Nếu đã kiểm tra bộ lọc, vị trí lắp đặt, dây điện, quạt làm mát, cảm biến nhiệt độ và bo mạch CPU P1 nhưng không phát hiện nguyên nhân, bộ sạc được xác định là bị lỗi.

Sơ đồ kiểm tra lỗi L03 GFAD00 số serial từ 304912 trở lên

Các bộ phận chính liên quan đến mã lỗi gồm:

• Bo mạch CPU P1.
• Giắc CN4.
• Giắc CN5.
• Cảm biến nhiệt độ bộ tản nhiệt TH1.
• Giắc CNF1.
• Quạt làm mát bộ tản nhiệt FAN1.
• Dây nguồn 24V và dây GND.
• Bộ lọc hoặc lưới lọc của bộ sạc.

Khi chẩn đoán, cần kiểm tra đúng chân giắc và trị số điện trở được tài liệu quy định để tránh kết luận sai nguyên nhân.

Bảng thông số kiểm tra nhanh lỗi L03 GFAD00 số serial từ 304912 trở lên

Lưu ý an toàn khi sửa lỗi L03 GFAD00 số serial từ 304912 trở lên

Trước khi mở nắp bộ sạc để kiểm tra dây điện, quạt hoặc cảm biến, bắt buộc phải:

• Rút phích cắm bộ sạc.
• Tắt cầu dao nguồn điện AC.
• Chờ ít nhất 10 phút rồi mới mở nắp bộ sạc.

Không mở hoặc đo kiểm bên trong bộ sạc ngay sau khi vừa ngắt nguồn.

Kết luận

Lỗi L03 GFAD00 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1, serial 304912 trở lên là cảnh báo nhiệt độ bộ tản nhiệt của bộ sạc vượt quá 110°C.

Khi xử lý mã lỗi này, cần kiểm tra lần lượt bộ lọc, lưới lọc, khoảng cách lắp đặt bộ sạc, dây điện quạt làm mát, quạt FAN1, cảm biến nhiệt độ TH1, bo mạch CPU P1 và cuối cùng là bộ sạc. Việc đo kiểm phải tuân thủ đúng vị trí chân giắc, tiêu chuẩn điện trở và yêu cầu an toàn được nêu trong tài liệu kỹ thuật.

Câu hỏi thường gặp về lỗi L03 GFAD00 số serial từ 304912 trở lên

Lỗi L03 GFAD00 trên xe nâng Komatsu có ý nghĩa gì?

Đây là cảnh báo nhiệt độ bộ tản nhiệt của bộ sạc tăng quá cao. Lỗi được phát hiện khi nhiệt độ đầu vào bộ tản nhiệt vượt quá 110°C.

Khi xuất hiện lỗi L03 GFAD00, bộ sạc có dừng hoàn toàn không?

Theo tài liệu, nếu lỗi kéo dài liên tục trong 1 giây, hệ thống hiển thị biểu tượng cảnh báo và giới hạn dòng điện sạc còn 60% dòng điện bình thường.

Khi nào hệ thống trở lại trạng thái bình thường?

Hệ thống trở lại trạng thái bình thường khi nhiệt độ phát hiện giảm xuống dưới 105°C.

Lỗi L03 GFAD00 có làm thời gian sạc kéo dài không?

Có. Khi mã lỗi xuất hiện, dòng điện sạc giảm nên thời gian sạc ắc quy sẽ tăng lên.

Lỗi L03 GFAD00 áp dụng cho những mẫu xe nào?

Mã lỗi này áp dụng cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 có số serial từ 304912 trở lên.
