Hướng dẫn sửa lỗi L03 GFAEMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 GFAEMA là lỗi liên quan đến cảm biến nhiệt độ biến áp trong bộ sạc của xe nâng điện Komatsu. Khi lỗi xuất hiện, hệ thống không thể phát hiện nhiệt độ biến áp, khiến quá trình sạc bị dừng và ắc quy không thể được sạc.

Nội dung dưới đây áp dụng cho:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.
• Dải số serial từ 300001 đến 304911.
• Dải số serial từ 304912 trở lên.

Lỗi L03 GFAEMA là gì?

Theo tài liệu kỹ thuật, L03 GFAEMA – ABNL) Temp. Sensor TRANS. được xác định là tình trạng bất thường của cảm biến nhiệt độ biến áp trong bộ sạc.

Bộ sạc không thể nhận biết được nhiệt độ của biến áp thông qua cảm biến nhiệt độ TH2.

Thông tin cơ bản của mã lỗi:

Dấu hiệu nhận biết lỗi L03 GFAEMA

Khi xe nâng điện Komatsu xuất hiện lỗi L03 GFAEMA, người vận hành có thể nhận thấy các dấu hiệu sau:

• Mã lỗi GFAEMA xuất hiện trên màn hình điều khiển.
• Biểu tượng cảnh báo được hiển thị trên bảng đồng hồ.
• Còi cảnh báo được kích hoạt.
• Bộ sạc tự động dừng hoạt động.
• Ắc quy xe nâng không thể tiếp tục sạc.

Đây là lỗi thuộc hệ thống sạc. Vì vậy, cần kiểm tra và xử lý trước khi tiếp tục thực hiện quá trình sạc ắc quy.

Nguyên nhân gây ra lỗi L03 GFAEMA

Theo tài liệu kỹ thuật, lỗi L03 GFAEMA có thể xuất phát từ những nguyên nhân sau:

1. Dây điện hoặc bộ dây dẫn của cảm biến bị hở mạch.
2. Cảm biến nhiệt độ biến áp TH2 bị hỏng.
3. Bo mạch điều khiển công suất Drive board P2 bị hỏng, áp dụng cho xe có serial từ 300001 đến 304911.
4. Bo mạch CPU P1 của bộ sạc bị hỏng.
5. Bộ sạc bị hỏng bên trong.

Quy trình kiểm tra cần được thực hiện lần lượt, bắt đầu từ dây điện và cảm biến trước khi kết luận bo mạch hoặc toàn bộ bộ sạc bị hỏng.

Lưu ý an toàn trước khi kiểm tra bộ sạc

Bộ sạc sử dụng nguồn điện xoay chiều và có các linh kiện tích điện. Vì vậy, trước khi mở bộ sạc cần thực hiện đúng trình tự:

1. Rút phích cắm của bộ sạc.
2. Tắt cầu dao nguồn điện xoay chiều cấp cho bộ sạc.
3. Chờ ít nhất 10 phút.
4. Chỉ mở nắp bộ sạc sau khi đã chờ đủ thời gian.

Không mở hoặc đo kiểm bộ sạc khi chưa ngắt nguồn và chưa chờ đủ 10 phút.

Cách sửa lỗi L03 GFAEMA xe nâng điện Komatsu

Bước 1: Kiểm tra đường dây tín hiệu cảm biến TH2

Sau khi ngắt nguồn và chờ ít nhất 10 phút, mở nắp bộ sạc rồi đo điện trở đường dây tín hiệu của cảm biến nhiệt độ biến áp TH2.

Thực hiện hai phép đo:

Nếu điện trở đo được vượt quá 1Ω hoặc mạch không thông, đường dây có thể bị hở, đứt hoặc tiếp xúc kém.

Cần kiểm tra bộ dây dẫn, đầu giắc, chân cắm và sửa chữa phần dây bị hở mạch. Sau khi xử lý, đo lại để bảo đảm điện trở không lớn hơn 1Ω.

Bước 2: Kiểm tra cảm biến nhiệt độ biến áp TH2

Cách kiểm tra có sự khác nhau tùy theo số serial của xe.

Xe có serial từ 300001 đến 304911

1. Rút phích cắm bộ sạc và tắt cầu dao nguồn AC.
2. Chờ ít nhất 10 phút rồi mở nắp bộ sạc.
3. Ngắt giắc CN-3 của bo Drive board P2.
4. Đo điện trở cảm biến TH2 giữa chân CN-3-7 và CN-3-8.

Xe có serial từ 304912 trở lên

1. Rút phích cắm bộ sạc và tắt cầu dao nguồn AC.
2. Chờ ít nhất 10 phút rồi mở nắp bộ sạc.
3. Ngắt giắc CN-3 của bo CPU P1.
4. Đo điện trở cảm biến TH2 giữa chân CN-3-7 và CN-3-8.

Giá trị điện trở tiêu chuẩn của cảm biến trong cả hai trường hợp là:

Từ 150Ω đến 450kΩ.

Nếu điện trở nằm ngoài phạm vi trên, cảm biến nhiệt độ biến áp TH2 bị lỗi và cần được thay thế.

Bước 3: Kiểm tra bo Drive board P2 đối với serial 300001–304911

Bước này chỉ được tài liệu áp dụng cho xe có serial từ 300001 đến 304911.

Nếu đường dây tín hiệu và cảm biến TH2 đều đạt tiêu chuẩn nhưng lỗi vẫn xuất hiện, bo Drive board P2 có thể bị hỏng.

Tài liệu xác định đây là lỗi bên trong bo mạch và không thể tiếp tục kiểm tra chi tiết bằng quy trình chẩn đoán này. Bo Drive board P2 cần được xử lý hoặc thay thế phù hợp.

Bước 4: Kiểm tra bo CPU P1

Nếu không phát hiện bất thường ở đường dây và cảm biến, bo CPU P1 của bộ sạc có thể bị hỏng.

• Với serial từ 300001 đến 304911, kiểm tra bo CPU P1 sau khi đã loại trừ khả năng hỏng bo Drive board P2.
• Với serial từ 304912 trở lên, bo CPU P1 là bộ phận cần xem xét sau khi dây dẫn và cảm biến TH2 đều đạt tiêu chuẩn.

Đây là lỗi nội bộ của bo CPU P1 nên tài liệu không đưa ra quy trình sửa chữa chi tiết. Cần xử lý hoặc thay thế bo mạch phù hợp.

Bước 5: Kiểm tra và xử lý bộ sạc

Nếu tất cả các bước kiểm tra phía trên đều không phát hiện hư hỏng nhưng lỗi L03 GFAEMA vẫn còn, tài liệu xác định bộ sạc có thể đã bị lỗi bên trong.

Do đây là hư hỏng nội bộ, quy trình chẩn đoán trong tài liệu không thể kiểm tra sâu hơn. Bộ sạc cần được sửa chữa chuyên môn hoặc thay thế.

Thứ tự chẩn đoán theo số serial

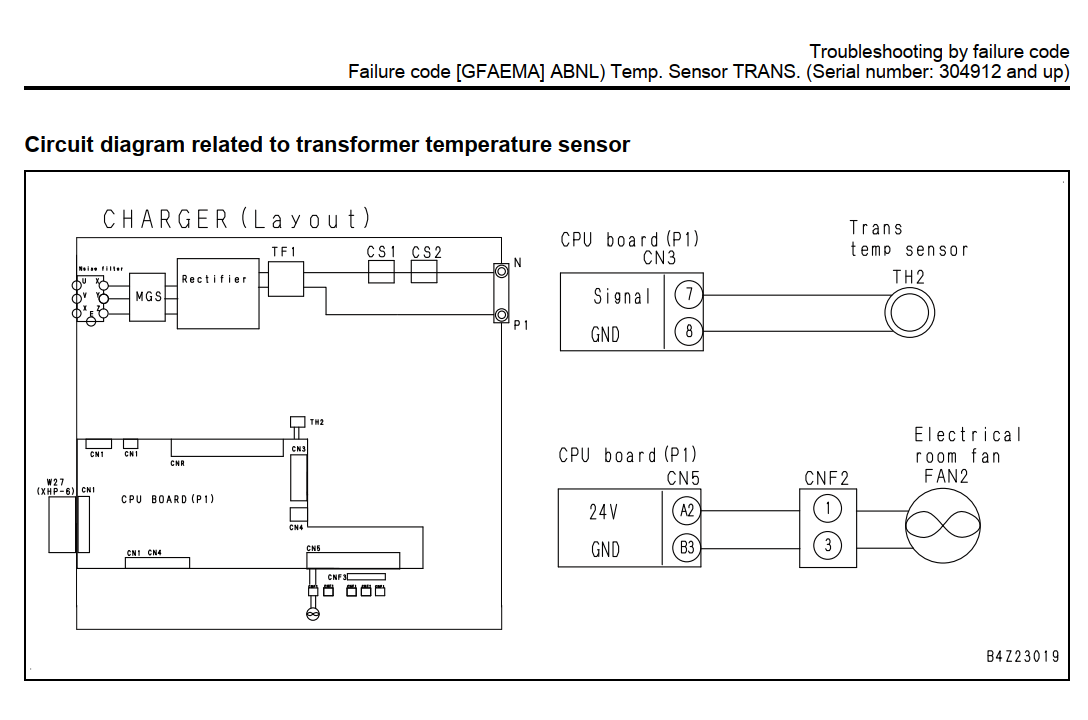

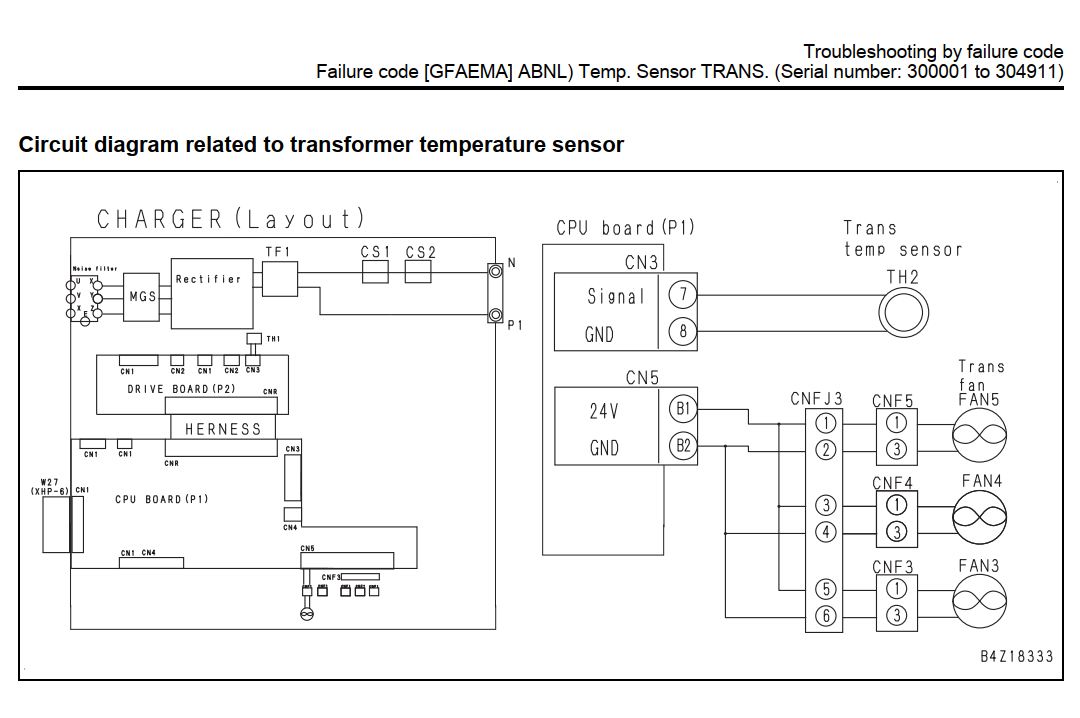

Sơ đồ mạch liên quan đến lỗi GFAEMA

Theo sơ đồ trong tài liệu, cảm biến nhiệt độ biến áp TH2 được kết nối với bo CPU P1 qua giắc CN3:

• Chân CN3-7: đường tín hiệu.
• Chân CN3-8: đường GND.
• Hai dây kết nối tới cảm biến nhiệt độ biến áp TH2.
• Cảm biến TH2 được bố trí trong cụm bộ sạc để theo dõi nhiệt độ biến áp.

Ở phiên bản serial từ 300001 đến 304911, bộ sạc còn có bo Drive board P2 trong cấu trúc mạch. Với serial từ 304912 trở lên, sơ đồ cho thấy cảm biến TH2 kết nối với giắc CN3 của bo CPU P1.

Câu hỏi thường gặp về lỗi L03 GFAEMA

Lỗi L03 GFAEMA có làm xe nâng không di chuyển được không?

Tài liệu chỉ xác định ảnh hưởng trực tiếp là bộ sạc dừng hoạt động và ắc quy không thể được sạc. Không có thông tin trong tài liệu cho biết lỗi này trực tiếp khóa chức năng di chuyển của xe.

Điện trở đường dây cảm biến TH2 bao nhiêu là đạt?

Điện trở của từng đường dây tín hiệu phải không lớn hơn 1Ω.

Điện trở cảm biến TH2 bao nhiêu là bình thường?

Điện trở đo giữa chân CN-3-7 và CN-3-8 phải nằm trong khoảng 150Ω đến 450kΩ.

Vì sao phải xác định số serial trước khi sửa lỗi?

Vì vị trí ngắt giắc kiểm tra cảm biến và trình tự chẩn đoán có sự khác nhau:

• Serial 300001–304911: ngắt CN-3 tại Drive board P2.
• Serial 304912 trở lên: ngắt CN-3 tại CPU board P1.

Có thể tiếp tục sạc khi đang báo lỗi GFAEMA không?

Không. Khi phát hiện lỗi, bộ điều khiển sẽ tự động dừng sạc và ắc quy không thể tiếp tục được sạc.

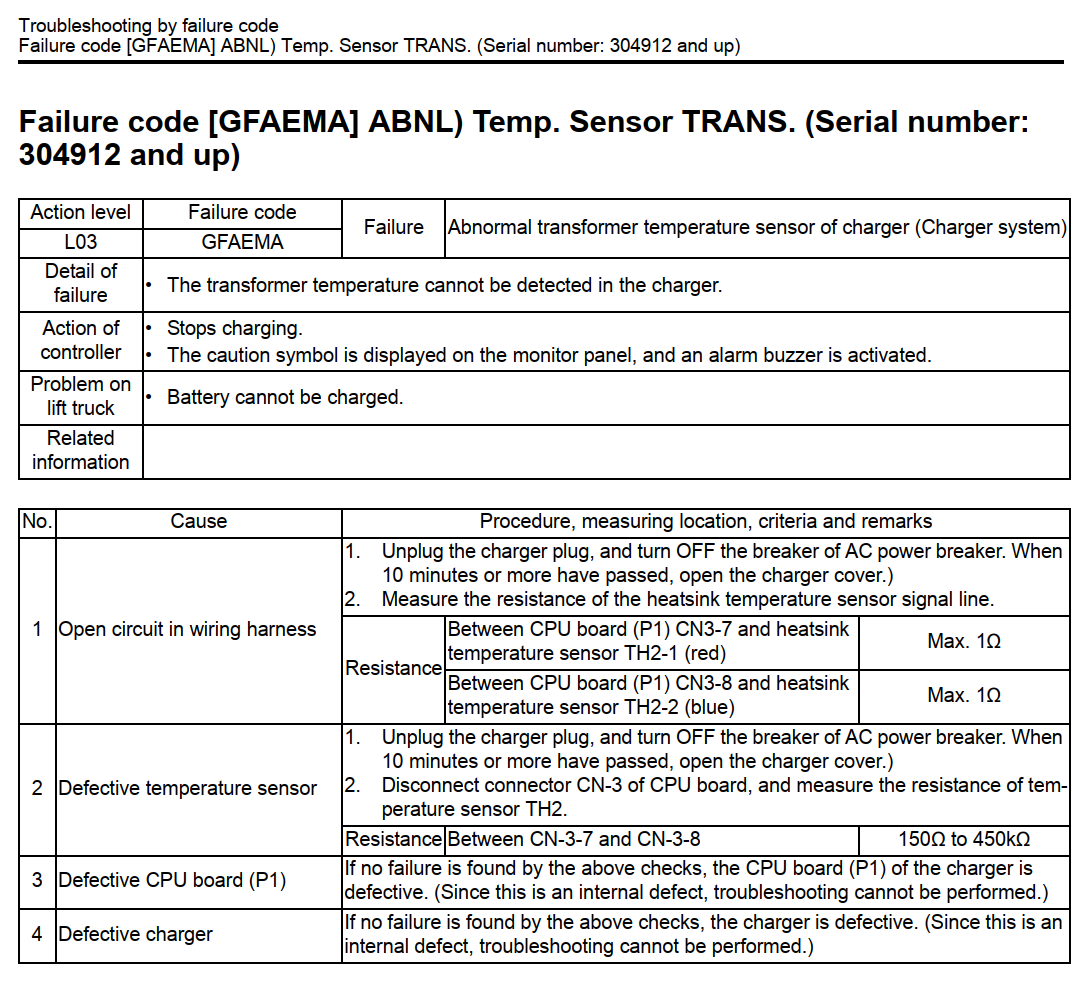

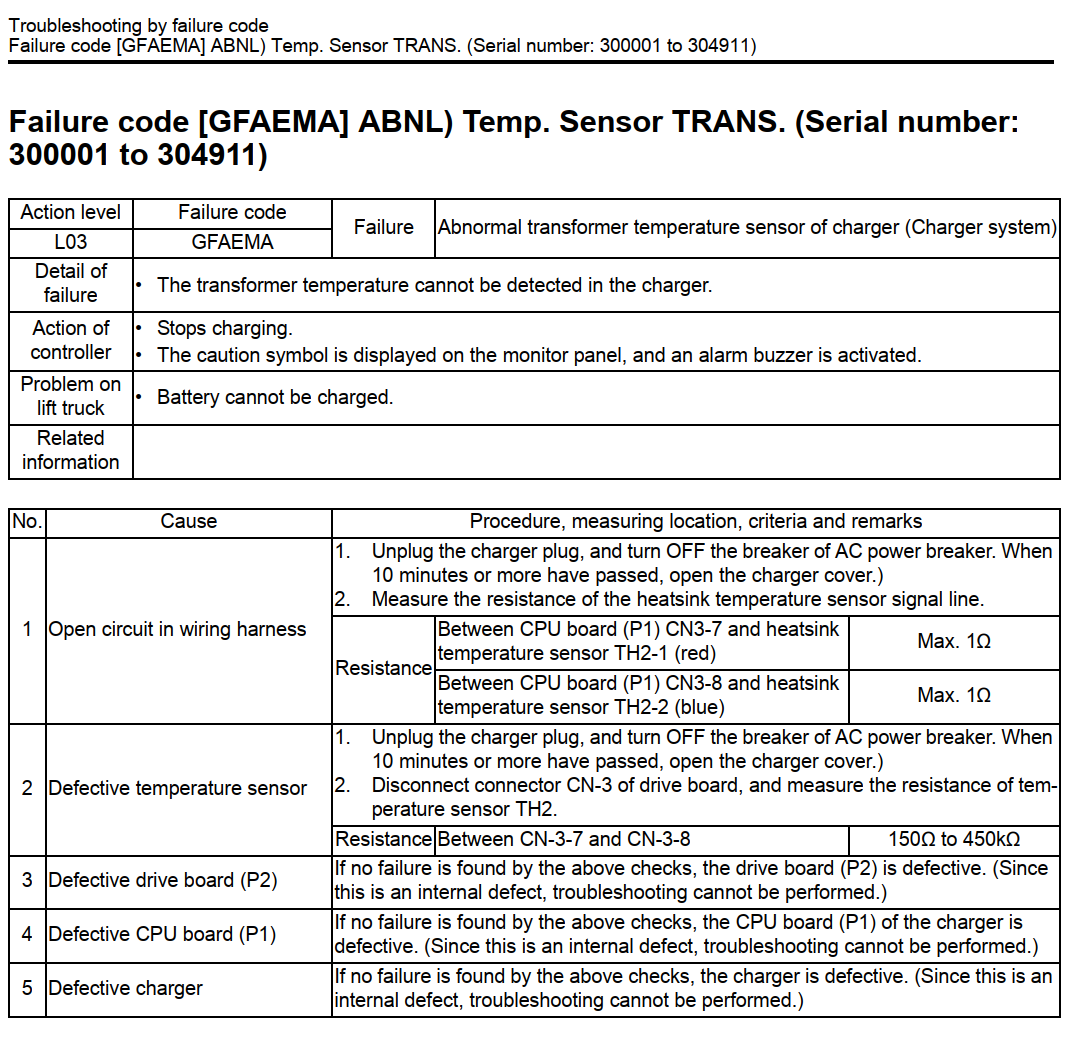

Tài liệu kỹ thuật hãng Komatsu cách sửa lỗi L03 GFAEMA trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1 và FE30-1

Kết luận

Lỗi L03 GFAEMA trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là lỗi bất thường của cảm biến nhiệt độ biến áp trong bộ sạc. Khi xảy ra lỗi, hệ thống dừng sạc, hiển thị cảnh báo, kích hoạt còi báo và khiến ắc quy không thể được sạc.

Quy trình xử lý cần thực hiện theo thứ tự: kiểm tra đường dây cảm biến TH2, đo điện trở cảm biến, kiểm tra bo Drive board P2 nếu thuộc dải serial cũ, kiểm tra bo CPU P1 và cuối cùng là bộ sạc. Đặc biệt, phải xác định chính xác số serial của xe trước khi tiến hành kiểm tra để lựa chọn đúng vị trí giắc CN-3 và đúng trình tự chẩn đoán.
