Hướng dẫn sửa lỗi L03 GFAFNT trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 GFAFNT là cảnh báo nhiệt độ biến áp của bộ sạc trên xe nâng điện Komatsu tăng quá cao. Mã lỗi này áp dụng cho xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Khi nhiệt độ biến áp bộ sạc vượt quá giới hạn cho phép, hệ thống sẽ dừng quá trình sạc để bảo vệ thiết bị. Việc kiểm tra cần thực hiện đúng trình tự, đồng thời phải xác định số serial của xe vì nội dung kiểm tra có một số điểm khác nhau giữa hai nhóm serial.

Lỗi L03 GFAFNT là gì?

Theo tài liệu kỹ thuật, mã GFAFNT có nội dung:

• Cấp độ cảnh báo: L03.
• Tên lỗi: Cảnh báo nhiệt độ biến áp bộ sạc – Charger transformer temperature alarm.
• Hệ thống liên quan: Hệ thống sạc.
• Điều kiện phát sinh: Nhiệt độ biến áp của bộ sạc vượt quá 114,5°C.

Khi phát hiện tình trạng quá nhiệt, bộ điều khiển sẽ:

• Dừng quá trình sạc.
• Hiển thị biểu tượng cảnh báo trên bảng điều khiển.
• Kích hoạt còi cảnh báo.

Hậu quả trực tiếp là ắc quy xe nâng không thể tiếp tục sạc.

Các nguyên nhân gây lỗi L03 GFAFNT

Theo đúng tài liệu được cung cấp, lỗi L03 GFAFNT có thể xuất phát từ những nguyên nhân sau:

1. Quạt làm mát khoang điện bị hỏng.
2. Bộ lọc bụi hoặc lưới lọc bị tắc.
3. Bộ sạc được lắp đặt sai vị trí.
4. Quạt làm mát biến áp bị hỏng – áp dụng cho xe có serial từ 300001 đến 304911.
5. Cảm biến nhiệt độ biến áp TH2 bị hỏng.
6. Bo mạch CPU P1 của bộ sạc bị lỗi.
7. Bộ sạc bị hỏng bên trong.

Lưu ý an toàn trước khi kiểm tra bộ sạc

Trước khi mở nắp bộ sạc, cần thực hiện đầy đủ các thao tác sau:

1. Rút phích cắm bộ sạc.
2. Tắt cầu dao nguồn điện xoay chiều AC.
3. Chờ ít nhất 10 phút.
4. Chỉ mở nắp bộ sạc sau khi đã hết thời gian chờ.

Không mở hoặc kiểm tra bên trong bộ sạc khi chưa ngắt nguồn và chưa chờ đủ thời gian theo quy định.

Cách kiểm tra và sửa lỗi L03 GFAFNT

Bước 1: Kiểm tra quạt làm mát khoang điện

Rút phích cắm bộ sạc, tắt cầu dao nguồn điện AC và chờ từ 10 phút trở lên trước khi mở nắp bộ sạc.

Kiểm tra các bộ phận liên quan đến quạt làm mát khoang điện, bao gồm:

• Dây điện và bó dây của quạt.
• Giắc nối điện.
• Tình trạng cánh quạt.

Nếu phát hiện bó dây bị ngắt, giắc nối bị hỏng hoặc cánh quạt bị hư hại thì tài liệu xác định quạt làm mát khoang điện bị lỗi. Cần xử lý dây dẫn, giắc nối hoặc thay thế quạt hỏng.

Bước 2: Kiểm tra bộ lọc bụi và lưới lọc

Bộ lọc bụi hoặc lưới lọc bị tắc sẽ làm giảm khả năng lưu thông không khí, khiến nhiệt độ bên trong bộ sạc tăng cao. Hãy kiểm tra thời gian vệ sinh và thay thế bộ lọc.

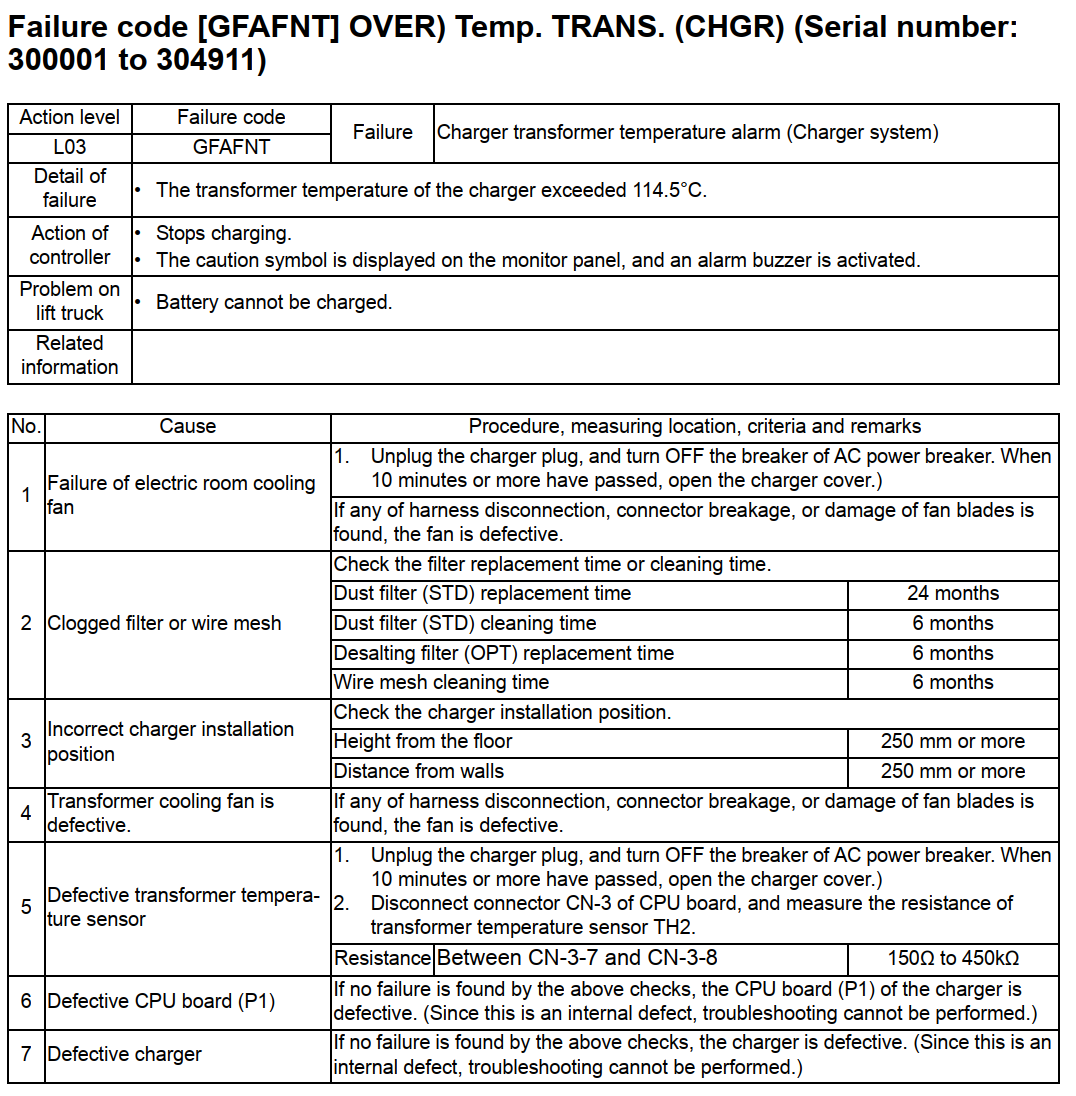

Định kỳ đối với xe có serial từ 300001 đến 304911:

• Thay bộ lọc bụi tiêu chuẩn STD: 24 tháng.
• Vệ sinh bộ lọc bụi tiêu chuẩn STD: 6 tháng.
• Thay bộ lọc khử muối tùy chọn OPT: 6 tháng.
• Vệ sinh lưới lọc: 6 tháng.

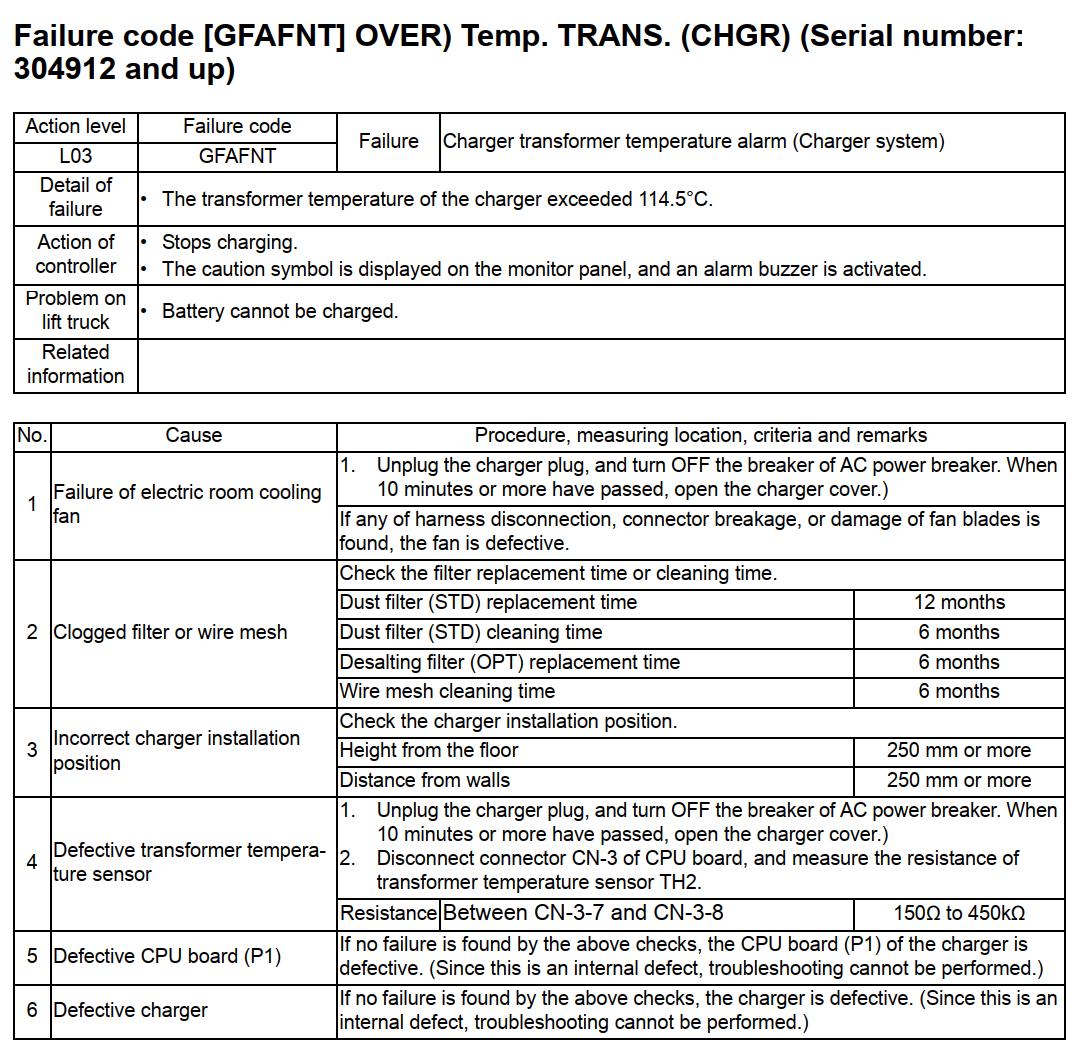

Định kỳ đối với xe có serial từ 304912 trở lên:

• Thay bộ lọc bụi tiêu chuẩn STD: 12 tháng.
• Vệ sinh bộ lọc bụi tiêu chuẩn STD: 6 tháng.
• Thay bộ lọc khử muối tùy chọn OPT: 6 tháng.
• Vệ sinh lưới lọc: 6 tháng.

Nếu bộ lọc hoặc lưới lọc bị bẩn, cần vệ sinh hoặc thay thế đúng theo định kỳ tương ứng với số serial của xe.

Bước 3: Kiểm tra vị trí lắp đặt bộ sạc

Kiểm tra khoảng trống xung quanh bộ sạc. Vị trí lắp đặt phải đáp ứng đồng thời hai yêu cầu:

• Chiều cao tính từ mặt sàn: từ 250 mm trở lên.
• Khoảng cách từ bộ sạc đến tường: từ 250 mm trở lên.

Nếu không bảo đảm khoảng cách trên, khả năng tản nhiệt của bộ sạc có thể bị ảnh hưởng. Cần bố trí lại bộ sạc đúng vị trí quy định.

Bước 4: Kiểm tra quạt làm mát biến áp

Nội dung này chỉ được tài liệu liệt kê cho xe có serial từ 300001 đến 304911.

Kiểm tra:

• Dây điện và bó dây của quạt.
• Giắc nối.
• Cánh quạt làm mát biến áp.

Nếu phát hiện dây bị ngắt, giắc nối bị hỏng hoặc cánh quạt bị hư hại thì quạt làm mát biến áp bị lỗi và cần được sửa chữa hoặc thay thế.

Bước 5: Kiểm tra cảm biến nhiệt độ biến áp TH2

Trước khi đo, phải rút phích cắm bộ sạc, tắt cầu dao nguồn điện AC và chờ ít nhất 10 phút rồi mới mở nắp bộ sạc.

Tiến hành kiểm tra như sau:

1. Ngắt giắc nối CN3 trên bo mạch CPU P1.
2. Đo điện trở của cảm biến nhiệt độ biến áp TH2.
3. Đặt que đo giữa hai chân CN3-7 và CN3-8.

Giá trị điện trở tiêu chuẩn theo tài liệu:

• Từ 150 Ω đến 450 kΩ.

Nếu giá trị đo được không nằm trong phạm vi này, cảm biến nhiệt độ biến áp TH2 hoặc mạch liên quan có thể bị lỗi. Cần kiểm tra giắc nối, dây dẫn và thay cảm biến nếu xác định cảm biến hỏng.

Bước 6: Kiểm tra bo mạch CPU P1 của bộ sạc

Nếu không phát hiện bất thường ở quạt làm mát, bộ lọc, vị trí lắp đặt và cảm biến TH2, tài liệu xác định bo mạch CPU P1 của bộ sạc có thể bị hỏng.

Đây là lỗi bên trong nên tài liệu không cung cấp quy trình sửa chữa chi tiết. Cần kiểm tra và xử lý bo mạch bằng phương án kỹ thuật phù hợp hoặc thay thế bộ phận bị lỗi.

Bước 7: Kiểm tra tổng thể bộ sạc

Nếu tất cả các bước kiểm tra trên đều không phát hiện hư hỏng, tài liệu xác định bộ sạc bị lỗi bên trong.

Do đây là lỗi nội bộ của bộ sạc, không thể tiếp tục chẩn đoán theo quy trình kiểm tra thông thường trong tài liệu. Bộ sạc cần được kiểm tra chuyên sâu hoặc thay thế khi cần thiết.

Khác biệt theo số serial của xe

Do đó, trước khi sửa lỗi L03 GFAFNT, kỹ thuật viên cần xác định chính xác serial của xe để áp dụng đúng chu kỳ bảo dưỡng và trình tự kiểm tra.

Sơ đồ mạch liên quan đến lỗi L03 GFAFNT

Cảm biến nhiệt độ biến áp TH2 được kết nối với bo mạch CPU P1 qua giắc CN3:

• Chân CN3-7: đường tín hiệu.
• Chân CN3-8: đường GND.

Tùy theo nhóm serial, sơ đồ quạt làm mát có sự khác biệt:

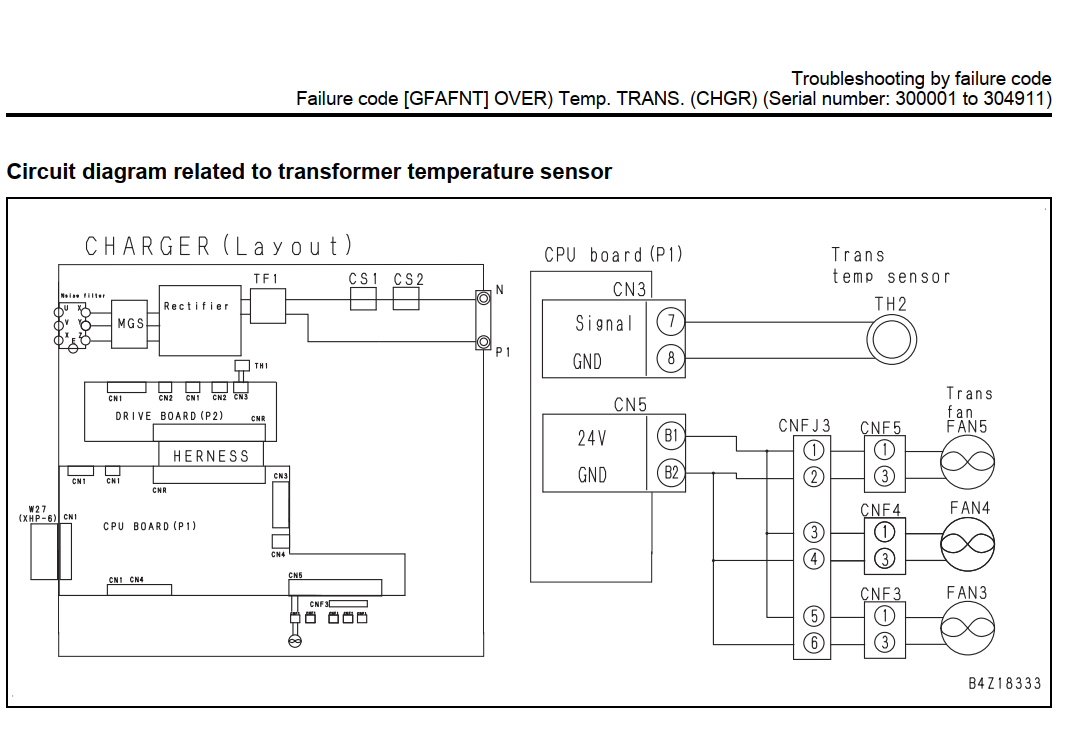

• Serial 300001–304911 thể hiện hệ thống các quạt làm mát biến áp kết nối với bo mạch CPU P1.

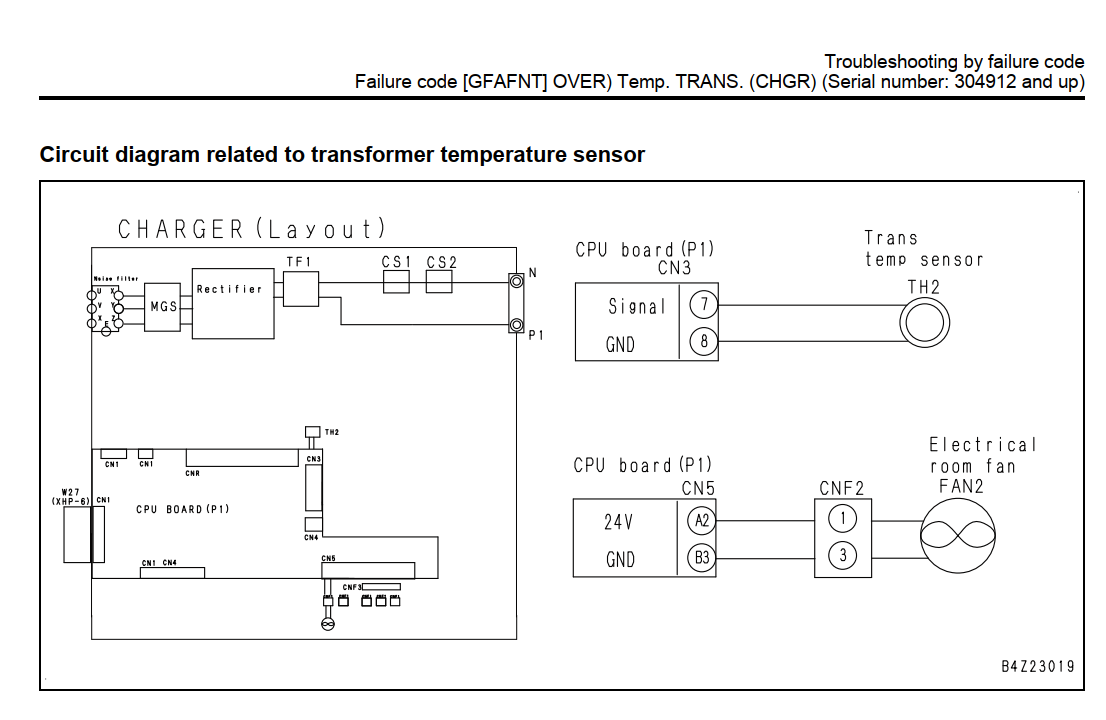

• Serial 304912 trở lên thể hiện quạt làm mát khoang điện FAN2 kết nối với CPU P1 qua CN5 và CNF2.

Khi đo cảm biến TH2, cần xác định đúng chân giắc theo sơ đồ để tránh đo nhầm hoặc làm hỏng mạch điện.

Có thể tiếp tục sạc khi xe báo lỗi L03 GFAFNT không?

Không. Khi mã lỗi xuất hiện, bộ điều khiển đã dừng quá trình sạc vì nhiệt độ biến áp vượt quá 114,5°C. Không nên cố gắng khởi động lại hoặc tiếp tục sạc khi chưa xác định và khắc phục nguyên nhân quá nhiệt.

Việc tiếp tục vận hành bộ sạc trong tình trạng hệ thống làm mát, cảm biến nhiệt độ hoặc bo mạch bị lỗi có thể khiến lỗi tái diễn.

Cách hạn chế lỗi GFAFNT tái diễn

Để giảm nguy cơ bộ sạc quá nhiệt, cần thực hiện đúng những yêu cầu trong tài liệu:

• Vệ sinh bộ lọc bụi STD mỗi 6 tháng.
• Vệ sinh lưới lọc mỗi 6 tháng.
• Thay lọc đúng chu kỳ tương ứng với serial.
• Duy trì khoảng cách giữa bộ sạc và tường từ 250 mm trở lên.
• Đặt bộ sạc ở độ cao từ 250 mm trở lên so với mặt sàn.
• Kiểm tra dây điện, giắc nối và cánh quạt làm mát.
• Không tiếp tục sạc khi hệ thống xuất hiện cảnh báo quá nhiệt.

Tài liệu kỹ thuật hãng Komatsu hướng dẫn sửa lỗi L03 GFAFNT

Kết luận

Lỗi L03 GFAFNT trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 xuất hiện khi nhiệt độ biến áp bộ sạc vượt quá 114,5°C. Khi đó, hệ thống dừng sạc, hiển thị biểu tượng cảnh báo và phát còi, khiến ắc quy không thể tiếp tục được sạc.

Quá trình xử lý nên bắt đầu từ quạt làm mát, bộ lọc và vị trí lắp đặt bộ sạc, sau đó kiểm tra cảm biến nhiệt độ TH2 tại hai chân CN3-7 và CN3-8. Nếu các hạng mục bên ngoài đều bình thường, cần xem xét bo mạch CPU P1 hoặc lỗi bên trong bộ sạc. Đặc biệt, phải đối chiếu số serial để áp dụng đúng nội dung kiểm tra và chu kỳ thay bộ lọc.
