Lỗi L03 GFAG00 xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 GFAG00 là gì?

Lỗi L03 GFAG00 trên xe nâng điện Komatsu là lỗi Power Cut SW Operation (CHGR), tức trạng thái nút ngắt nguồn của bộ sạc đang được kích hoạt.

Mã lỗi này áp dụng cho:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.
• Xe có số sê-ri từ 300001 trở lên.

Khi xuất hiện lỗi, tín hiệu trạng thái của nút ngắt nguồn trên bộ sạc đang ở trạng thái ON. Hệ thống vẫn hoạt động bình thường trong vòng 1 giây kể từ khi phát hiện. Nếu tín hiệu tiếp tục tồn tại trong 1 giây, biểu tượng cảnh báo sẽ hiển thị trên bảng đồng hồ và chức năng sạc bị vô hiệu hóa.

Sau khi nguyên nhân gây lỗi được xử lý, hệ thống sẽ trở lại trạng thái bình thường và ắc quy có thể tiếp tục được sạc.

Thông tin cơ bản của mã lỗi L03 GFAG00

Hiện tượng khi xe nâng Komatsu báo lỗi L03 GFAG00

Theo tài liệu kỹ thuật, khi lỗi L03 GFAG00 xuất hiện:

• Xe vẫn hoạt động bình thường trong vòng 1 giây kể từ lúc phát hiện tín hiệu.
• Nếu tín hiệu lỗi kéo dài 1 giây, biểu tượng cảnh báo xuất hiện trên bảng đồng hồ.
• Chức năng sạc bị vô hiệu hóa.
• Ắc quy xe nâng không thể sạc.
• Khi nguyên nhân được loại bỏ, hệ thống trở lại bình thường và xe có thể sạc lại.

Trạng thái của nút ngắt nguồn bộ sạc có thể được kiểm tra bằng chức năng Monitoring với mã 56533, hiển thị trạng thái ON hoặc OFF.

Nguyên nhân gây lỗi L03 GFAG00

Tài liệu kỹ thuật chỉ ra ba nguyên nhân cần kiểm tra theo thứ tự:

1. Nút ngắt nguồn của bộ sạc đang bị nhấn.
2. Nút ngắt nguồn của bộ sạc bị hỏng.
3. Bộ sạc bị hỏng bên trong.

Việc kiểm tra nên được thực hiện lần lượt theo đúng thứ tự trên.

Quy trình kiểm tra và sửa lỗi L03 GFAG00

Bước 1: Kiểm tra nút ngắt nguồn của bộ sạc

Trước tiên, kiểm tra xem nút ngắt nguồn trên bộ sạc có đang bị nhấn hay không.

Đối với xe có số sê-ri từ 300001 đến 304911

Nếu nút ngắt nguồn đang bị giữ ở vị trí nhấn, hãy nhả nút và đưa nút trở về trạng thái OFF.

Đối với xe có số sê-ri từ 304912 trở lên

Nếu nút ngắt nguồn đang bị giữ ở vị trí nhấn, hãy xoay nút để nhả và đưa nút trở về trạng thái OFF.

Sau khi đưa nút về OFF, kiểm tra xem lỗi có được xóa và bộ sạc có hoạt động trở lại hay không.

Bước 2: Kiểm tra nút ngắt nguồn có bị hỏng không

Nếu nút đã ở trạng thái OFF nhưng xe vẫn báo lỗi L03 GFAG00, tiến hành kiểm tra điện trở của mạch nút ngắt nguồn.

Thực hiện theo trình tự sau:

1. Rút phích cắm sạc.
2. Tắt cầu dao nguồn điện xoay chiều AC.
3. Chờ ít nhất 10 phút.
4. Mở nắp bộ sạc.
5. Ngắt giắc nối P1-CN4.
6. Tiến hành đo ở phía giắc đực.
7. Đo điện trở giữa chân số 4 và chân số 7 của giắc P1-CN4.

Tiêu chuẩn kiểm tra:

Nếu kết quả đo không đạt giá trị tối thiểu 1 MΩ, cần kiểm tra nút ngắt nguồn và mạch điện liên quan đến nút.

Bước 3: Kiểm tra bộ sạc

Nếu đã thực hiện các bước kiểm tra trên nhưng không phát hiện bất thường, tài liệu xác định bộ sạc đã bị hỏng.

Đây là hư hỏng bên trong bộ sạc, vì vậy tài liệu không cung cấp quy trình kiểm tra hoặc xử lý sâu hơn đối với lỗi nội bộ này.

Sự khác nhau theo số sê-ri của xe

Quy trình chẩn đoán và tiêu chuẩn đo điện trở của hai dải số sê-ri về cơ bản giống nhau. Điểm khác biệt đáng chú ý nằm ở cách đưa nút ngắt nguồn trở về trạng thái OFF:

Sơ đồ mạch nút ngắt nguồn của bộ sạc cũng được trình bày riêng trong tài liệu cho từng dải số sê-ri. Vì vậy, khi kiểm tra thực tế cần xác định đúng số sê-ri của xe.

Trình tự chẩn đoán nhanh lỗi L03 GFAG00

Có thể tóm tắt quá trình kiểm tra như sau:

1. Xác định số sê-ri của xe nâng.
2. Kiểm tra nút ngắt nguồn bộ sạc.
3. Đưa nút ngắt nguồn về trạng thái OFF.
4. Kiểm tra trạng thái nút bằng mã Monitoring 56533.
5. Nếu lỗi vẫn còn, rút phích cắm sạc và tắt cầu dao nguồn AC.
6. Chờ ít nhất 10 phút rồi mở nắp bộ sạc.
7. Ngắt giắc P1-CN4.
8. Đo điện trở giữa chân 4 và chân 7 ở phía giắc đực.
9. Giá trị tiêu chuẩn phải đạt tối thiểu 1 MΩ.
10. Nếu các kiểm tra trên đều bình thường nhưng lỗi vẫn còn, bộ sạc bị hỏng bên trong.

Lưu ý khi kiểm tra lỗi GFAG00

Trước khi mở nắp bộ sạc và ngắt giắc P1-CN4, phải thực hiện đầy đủ các bước được nêu trong tài liệu:

• Rút phích cắm sạc.
• Tắt cầu dao nguồn điện AC.
• Chờ ít nhất 10 phút.
• Sau đó mới mở nắp bộ sạc để kiểm tra.

Không bỏ qua thời gian chờ 10 phút trước khi thao tác bên trong bộ sạc.

Câu hỏi thường gặp về lỗi L03 GFAG00

Lỗi L03 GFAG00 có làm xe nâng ngừng hoạt động không?

Theo tài liệu, hệ thống vẫn hoạt động bình thường trong vòng 1 giây kể từ khi phát hiện. Nếu tín hiệu tiếp tục tồn tại trong 1 giây, bảng đồng hồ hiển thị biểu tượng cảnh báo và chức năng sạc bị vô hiệu hóa.

Xe nâng báo lỗi GFAG00 có sạc được ắc quy không?

Không. Khi lỗi được ghi nhận, ắc quy xe nâng không thể sạc.

Có thể kiểm tra trạng thái nút ngắt nguồn trên màn hình không?

Có. Trạng thái của nút ngắt nguồn bộ sạc có thể được kiểm tra bằng chức năng Monitoring, mã 56533, với trạng thái ON/OFF.

Giá trị điện trở tiêu chuẩn là bao nhiêu?

Điện trở giữa chân số 4 và chân số 7 của giắc P1-CN4 phía đực phải đạt tối thiểu 1 MΩ.

Nếu nút ngắt nguồn và điện trở đều bình thường thì nguyên nhân là gì?

Nếu không phát hiện lỗi qua các bước kiểm tra trên, tài liệu xác định bộ sạc bị hỏng bên trong. Tài liệu không cung cấp quy trình chẩn đoán sâu hơn cho hư hỏng nội bộ này.

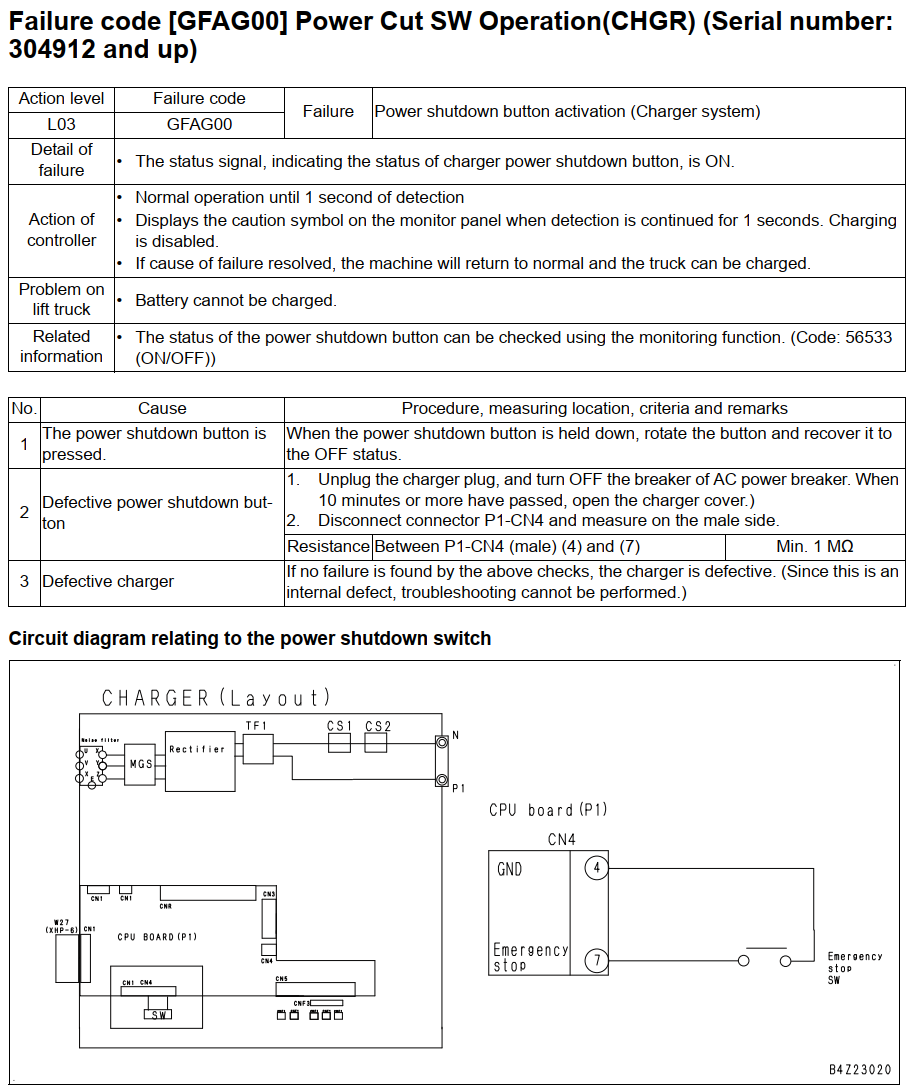

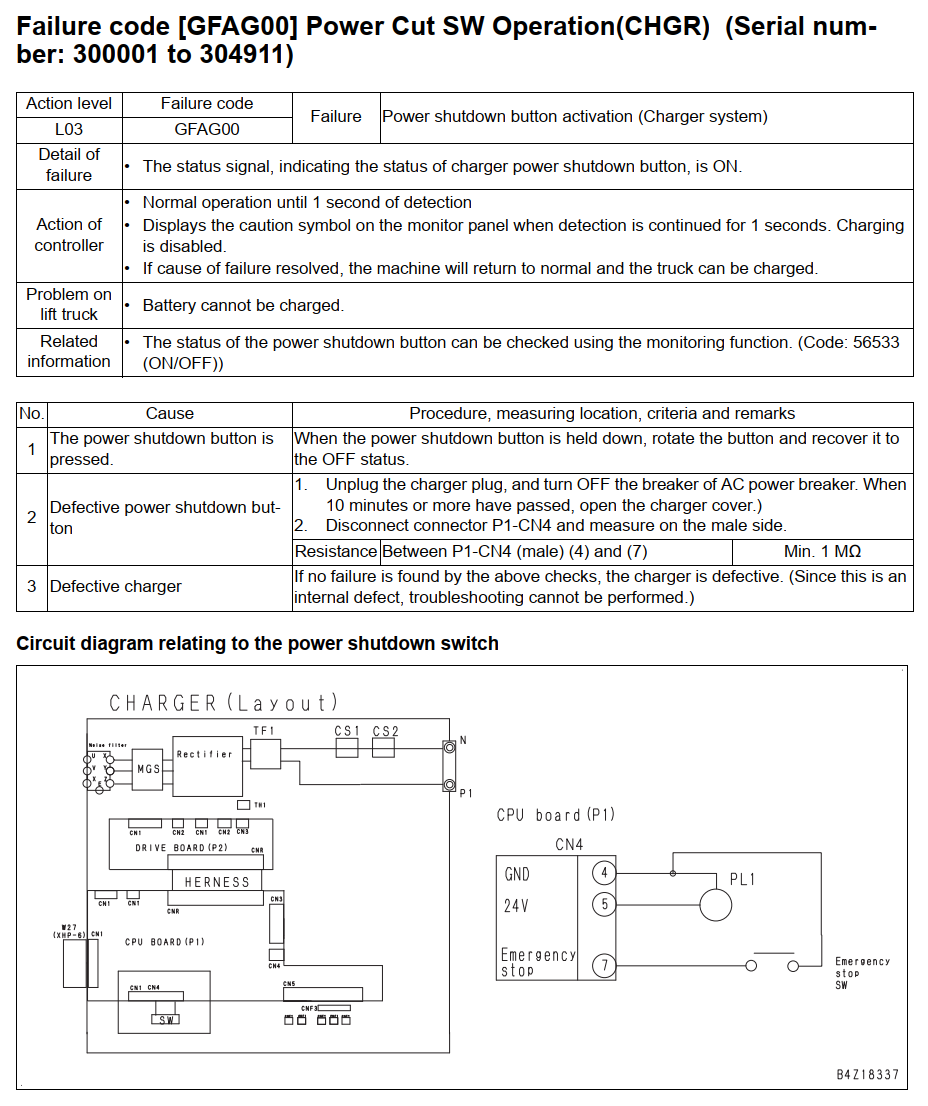

Tài liệu kỹ thuật hướng dẫn sửa lỗi L03 GFAG00 trên xe nâng điện 2.5 tấn và xe nâng dầu điện 3 tấn Komatsu FE25-1 và FE30-1

Kết luận

Lỗi L03 GFAG00 trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1xuất hiện khi hệ thống nhận được tín hiệu nút ngắt nguồn bộ sạc đang ON. Hậu quả trực tiếp là chức năng sạc bị vô hiệu hóa và ắc quy không thể sạc.

Khi xử lý, trước tiên cần đưa nút ngắt nguồn về OFF theo đúng cấu tạo của từng dải số sê-ri. Nếu lỗi vẫn còn, kiểm tra điện trở giữa chân 4 và chân 7 của giắc P1-CN4, với tiêu chuẩn tối thiểu 1 MΩ. Trường hợp các bước kiểm tra đều không phát hiện bất thường, nguyên nhân được xác định là hư hỏng bên trong bộ sạc.
