Hướng dẫn sửa lỗi (E-1) Không khởi động được xe nâng (bật chìa khoá không khởi động)

Lỗi E-1 Lift Truck Does Not Start – Xe nâng không khởi động là hiện tượng xe nâng điện Komatsu không thể di chuyển, ngay cả khi công tắc khởi động đã được xoay sang vị trí ON.

Nội dung dưới đây được tổng hợp theo tài liệu kỹ thuật của hãng Komatsu dành cho:

• Xe nâng điện 2.5 tấn Komatsu FE25-1;
• Xe nâng điện 2.5 tấn Komatsu FE25H-1;
• Xe nâng điện 3 tấn Komatsu FE30-1.

Lỗi E-1 Lift Truck Does Not Start là gì?

Theo tài liệu Komatsu, tình trạng của lỗi E-1 Lift Truck Does Not Start được mô tả như sau:

Xe nâng không khởi động và không thể di chuyển, mặc dù công tắc khởi động đã được bật sang vị trí ON.

Đây là nội dung chẩn đoán thuộc phần xử lý sự cố hệ thống thủy lực và cơ khí ở E-mode. Khi gặp hiện tượng này, kỹ thuật viên cần kiểm tra màn hình hiển thị và các mã lỗi đang xuất hiện trước khi tiếp tục chẩn đoán hệ thống.

Dấu hiệu nhận biết lỗi E-1 trên xe nâng điện Komatsu

Dấu hiệu chính của lỗi gồm:

• Đã xoay khóa điện hoặc công tắc khởi động sang vị trí ON;
• Xe nâng không khởi động;
• Xe không thể di chuyển;
• Màn hình có thể không hiển thị;
• Màn hình có thể xuất hiện mã cảnh báo hoặc mã lỗi liên quan.

Cần phân biệt lỗi E-1 với trường hợp xe chỉ không nâng hạ hoặc một chức năng riêng biệt không hoạt động. Trong tài liệu này, biểu hiện chính là xe không khởi động và không thể di chuyển.

Nguyên nhân lỗi E-1 xe nâng điện Komatsu không khởi động

Theo tài liệu kỹ thuật Komatsu, nguyên nhân được nêu là:

Hệ thống bộ điều khiển chính – Master Controller System bị lỗi.

Nguồn điện của bộ điều khiển chính và tín hiệu ACC có liên quan trực tiếp đến quá trình khởi động xe. Khi các mạch này có bất thường, hệ thống có thể ghi nhận mã lỗi và ngăn xe hoạt động.

Hai mã lỗi được tài liệu chỉ rõ gồm:

• DBN3KK: Mã lỗi liên quan đến nguồn điện của bộ điều khiển chính;
• DBNRKR: Mã lỗi liên quan đến tín hiệu ACC của bộ điều khiển chính.

Nếu đồng thời xuất hiện hai mã trên, phải xử lý nguyên nhân của mã DBN3KK trước, sau đó mới kiểm tra và xử lý mã DBNRKR.

Quy trình kiểm tra lỗi E-1 Lift Truck Does Not Start

Bước 1: Kiểm tra màn hình điều khiển

Xoay công tắc khởi động sang vị trí ON và quan sát màn hình monitor panel.

Nếu màn hình không hiển thị, tài liệu Komatsu yêu cầu thực hiện quy trình chẩn đoán E-3 trước. Không nên tiếp tục xử lý trực tiếp theo E-1 khi màn hình chưa hoạt động.

Bước 2: Kiểm tra mã cảnh báo và mã lỗi

Nếu màn hình có hiển thị, kiểm tra xem trên màn hình có xuất hiện mã cảnh báo hoặc mã lỗi nào không.

Khi có mã lỗi, cần thực hiện quy trình chẩn đoán và xử lý mã lỗi đó trước. Sau khi sửa xong mã liên quan, mới kiểm tra lại khả năng khởi động và di chuyển của xe.

Bước 3: Ưu tiên kiểm tra các mã lỗi nhóm GXXXXX

Tài liệu Komatsu lưu ý rằng nhiều mã lỗi phát sinh từ sự bất thường của hệ thống biến tần di chuyển có thể khiến xe bị cấm di chuyển.

Vì vậy, cần kiểm tra trước xem có mã thuộc nhóm:

GXXXXX

hay không.

Nếu có bất kỳ mã GXXXXX nào đang xuất hiện, phải thực hiện chẩn đoán và xử lý mã đó trước khi tiếp tục kiểm tra lỗi E-1.

Bước 4: Kiểm tra mã DBN3KK và DBNRKR

Nếu xe không khởi động do bất thường của hệ thống bộ điều khiển chính, kiểm tra sự xuất hiện của hai mã:

• DBN3KK;
• DBNRKR.

Trình tự xử lý theo đúng tài liệu hãng:

1. Kiểm tra và xử lý nguyên nhân của mã DBN3KK trước;
2. Sau khi hoàn tất mới kiểm tra và xử lý mã DBNRKR;
3. Bật lại công tắc khởi động và kiểm tra hoạt động của xe.

Không nên đảo ngược trình tự này vì mã DBN3KK liên quan đến nguồn điện của bộ điều khiển chính, trong khi DBNRKR liên quan đến tín hiệu ACC.

Kiểm tra mạch điện liên quan đến quá trình khởi động

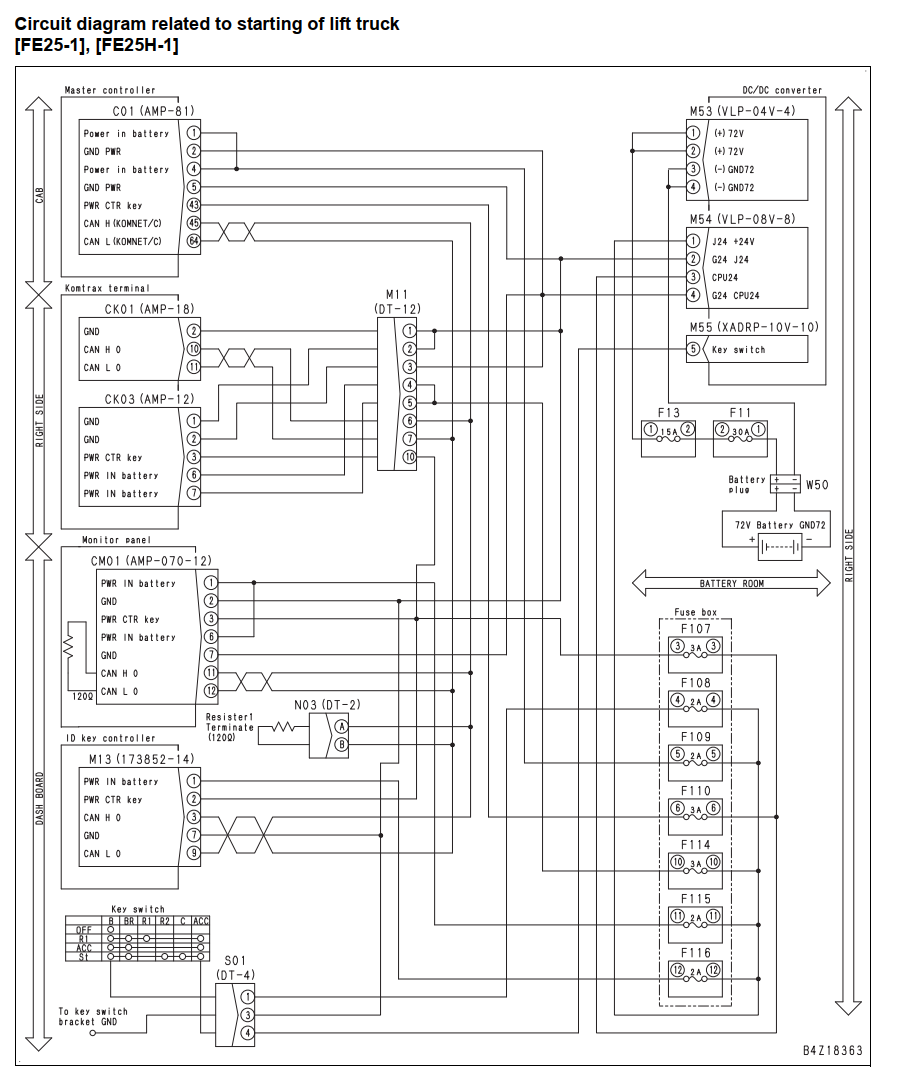

Sơ đồ mạch trong tài liệu Komatsu cho thấy hệ thống khởi động có liên quan đến các bộ phận chính sau:

• Bình điện 72V;
• Giắc bình điện W50;
• Bộ chuyển đổi DC/DC;
• Công tắc khóa điện S01;
• Bộ điều khiển chính Master Controller;
• Komtrax Terminal;
• Monitor Panel;
• ID Key Controller;
• Hộp cầu chì;
• Các đường nguồn điện, mass và tín hiệu CAN.

Các giắc và cầu chì thể hiện trên sơ đồ

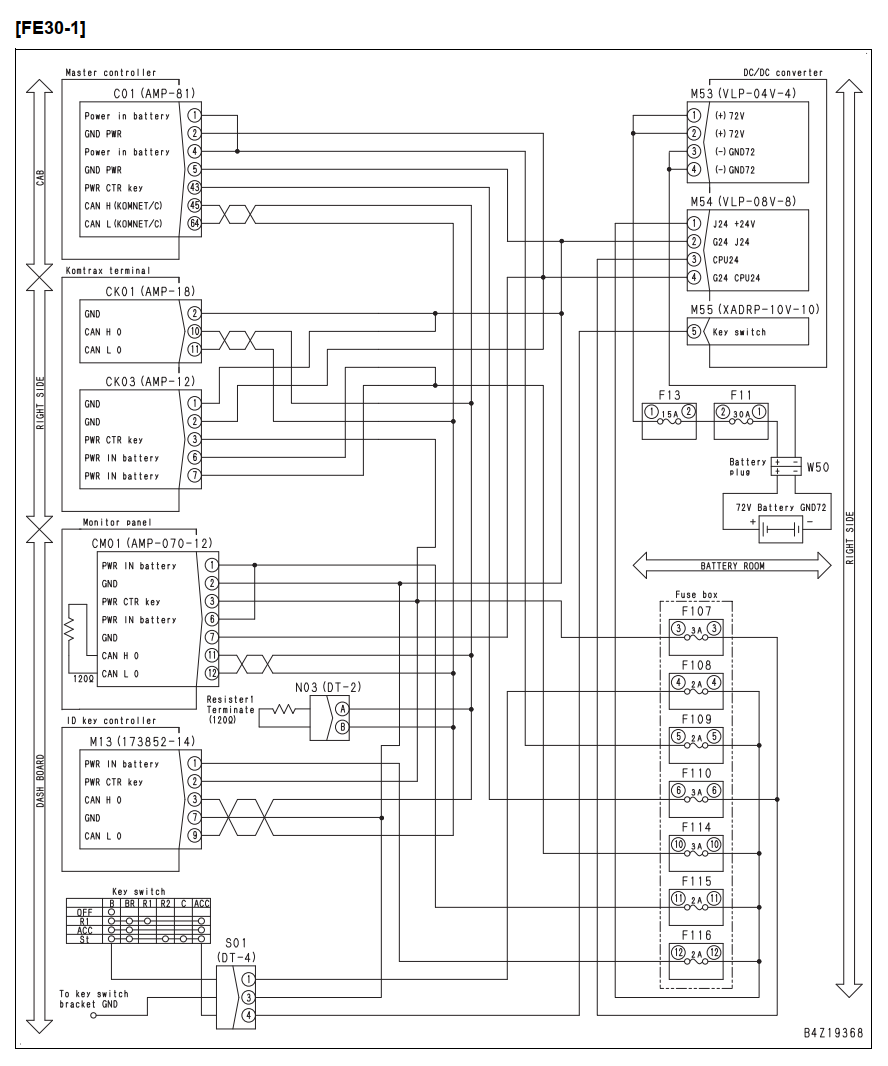

Đối với FE25-1, FE25H-1 và FE30-1, sơ đồ đều thể hiện nguồn từ bình điện 72V đi qua giắc bình điện, cầu chì, bộ chuyển đổi DC/DC và các mạch điều khiển liên quan.

Khi kiểm tra thực tế, kỹ thuật viên cần đối chiếu đúng sơ đồ của từng model để kiểm tra đường cấp nguồn, đường mass, tín hiệu khóa điện và các kết nối liên quan. Tài liệu ảnh được cung cấp không nêu giá trị đo hoặc tiêu chuẩn điện áp cụ thể tại từng chân giắc, vì vậy không nên tự đặt thêm thông số ngoài tài liệu hãng.

Thứ tự chẩn đoán lỗi E-1 theo tài liệu Komatsu

Có thể tóm tắt quy trình như sau:

1. Bật công tắc khởi động sang vị trí ON;
2. Kiểm tra màn hình monitor có hiển thị hay không;
3. Nếu màn hình không hiển thị, xử lý theo quy trình E-3 trước;
4. Nếu màn hình có mã cảnh báo hoặc mã lỗi, xử lý mã đó trước;
5. Ưu tiên kiểm tra các mã lỗi thuộc nhóm GXXXXX;
6. Kiểm tra mã DBN3KK và DBNRKR;
7. Nếu có cả hai mã, xử lý DBN3KK trước rồi mới xử lý DBNRKR;
8. Sau khi hoàn tất, bật lại khóa điện và kiểm tra khả năng khởi động, di chuyển của xe.

Lưu ý an toàn khi kiểm tra

Xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 sử dụng bình điện 72V. Trước khi kiểm tra giắc nối, cầu chì hoặc dây điện, cần dừng xe tại vị trí an toàn và thực hiện đúng quy trình an toàn sửa chữa xe nâng điện.

Không tự ý đấu tắt cầu chì, công tắc khóa điện hoặc mạch điều khiển. Việc đấu tắt có thể làm hư bộ điều khiển, bộ chuyển đổi DC/DC hoặc khiến hệ thống an toàn hoạt động không chính xác.

Câu hỏi thường gặp về lỗi E-1 xe nâng Komatsu

Lỗi E-1 có phải là một mã lỗi hiển thị trên màn hình không?

Trong tài liệu này, E-1 Lift Truck Does Not Start là hạng mục chẩn đoán hiện tượng xe không khởi động và không thể di chuyển khi công tắc đã ở vị trí ON. Kỹ thuật viên phải dựa vào trạng thái màn hình và các mã lỗi đang hiển thị để xác định hướng xử lý tiếp theo.

Màn hình không sáng thì có tiếp tục kiểm tra E-1 không?

Không. Theo tài liệu Komatsu, nếu monitor panel không hiển thị, phải thực hiện quy trình chẩn đoán E-3 trước.

Tại sao phải kiểm tra mã GXXXXX trước?

Nhiều mã GXXXXX liên quan đến bất thường trong hệ thống biến tần di chuyển. Những bất thường này có thể kích hoạt chức năng cấm di chuyển, khiến xe không thể hoạt động.

Nếu xuất hiện đồng thời DBN3KK và DBNRKR thì sửa mã nào trước?

Phải chẩn đoán và xử lý nguyên nhân của mã DBN3KK trước, sau đó mới xử lý mã DBNRKR.

Lỗi E-1 áp dụng cho những dòng xe nào?

Nội dung tài liệu được cung cấp áp dụng cho xe nâng điện Komatsu FE25-1, FE25H-1 tải trọng 2.5 tấn và Komatsu FE30-1 tải trọng 3 tấn.

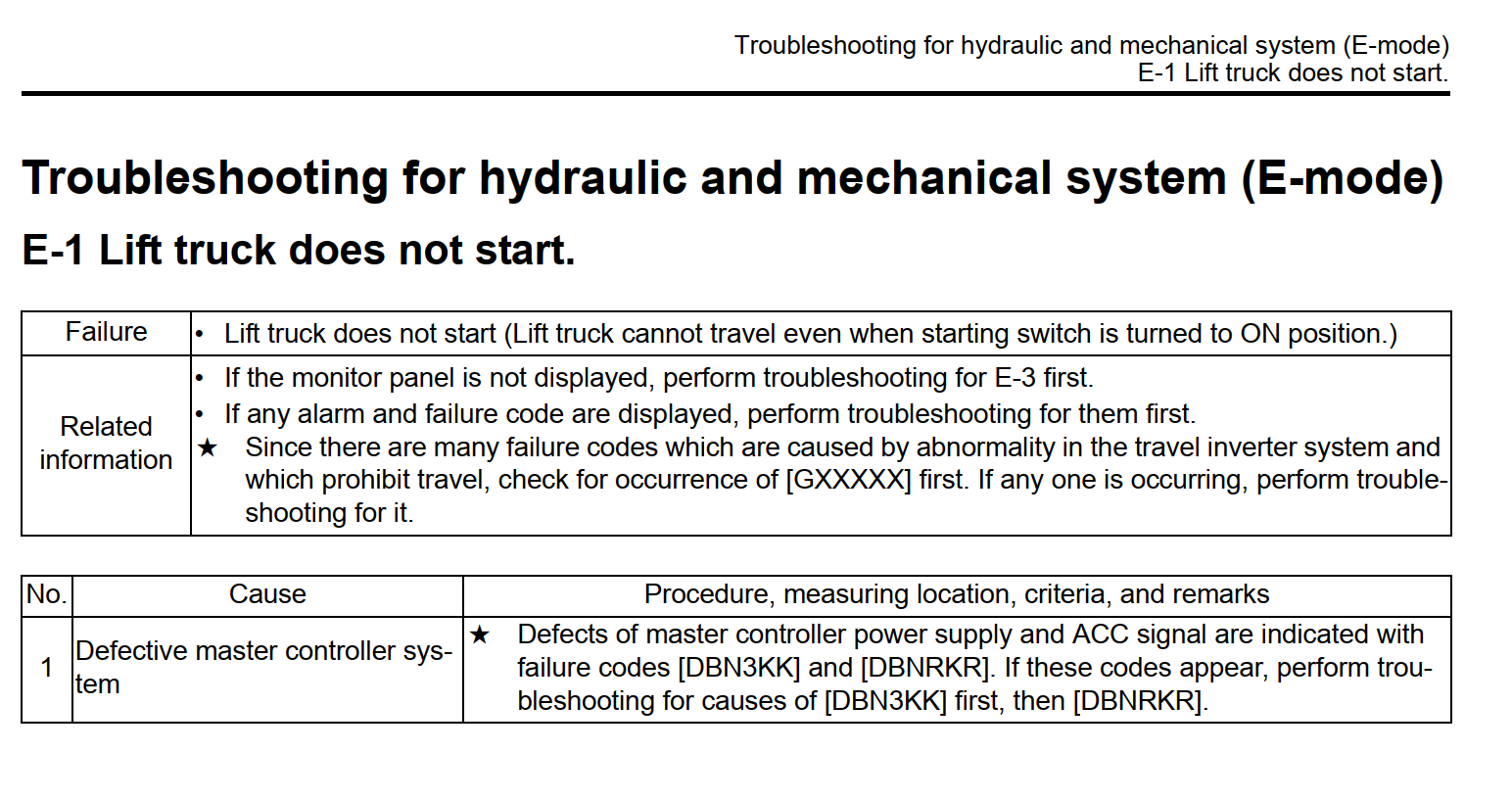

Tài liệu kỹ thuật hãng Komatsu hướng dẫn cách kiểm tra xe nâng không khởi động được

Kết luận

Khi xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 không khởi động và không thể di chuyển dù đã bật công tắc sang vị trí ON, cần chẩn đoán theo mục E-1 Lift Truck Does Not Start.

Trình tự quan trọng nhất là kiểm tra màn hình, xử lý E-3 nếu màn hình không hiển thị, xử lý các mã cảnh báo đang xuất hiện và ưu tiên kiểm tra nhóm mã GXXXXX. Nếu phát hiện DBN3KK và DBNRKR, cần sửa DBN3KK trước, sau đó mới đến DBNRKR. Đây là thứ tự chẩn đoán được nêu trong tài liệu kỹ thuật hãng Komatsu.
