Hướng dẫn kiểm tra và khắc phục lỗi E-7 EPACS is abnormal khiến hệ thống EPACS dừng hoạt động hoặc vị trí núm lái bị lệch trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1.

Hướng dẫn sửa lỗi EPACS bất thường (Góc lái bị lệch) trên xe nâng điện Komatsu

Lỗi E-7 EPACS is abnormal là tình trạng hệ thống EPACS hoạt động bất thường, có thể làm hệ thống dừng hoạt động hoặc khiến vị trí góc lái bị lệch. Nội dung dưới đây được biên soạn theo tài liệu kỹ thuật của hãng Komatsu, áp dụng cho:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1
  • Xe nâng điện 3 tấn Komatsu FE30-1

Lỗi E-7 EPACS is abnormal là gì?

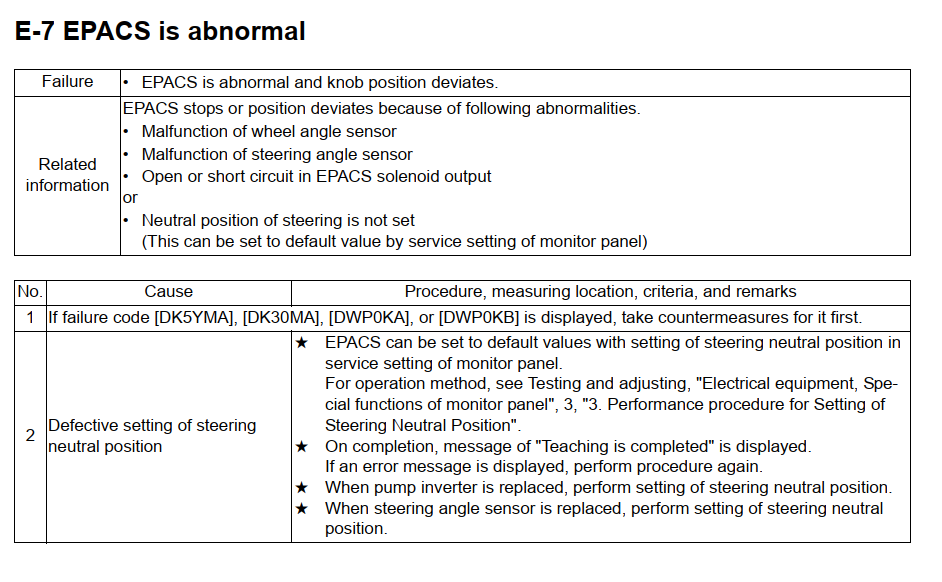

Theo tài liệu kỹ thuật Komatsu, khi xảy ra lỗi E-7:

  • Hệ thống EPACS hoạt động bất thường.
  • Hệ thống EPACS có thể dừng hoạt động.
  • Vị trí núm điều khiển lái có thể bị lệch.

Đây là lỗi liên quan đến hệ thống lái điện EPACS. Việc kiểm tra cần được thực hiện đúng trình tự để xác định lỗi đến từ mã lỗi liên quan hay do vị trí trung tính của hệ thống lái chưa được cài đặt đúng.

Nguyên nhân liên quan đến lỗi E-7 EPACS

Tài liệu Komatsu cho biết EPACS có thể dừng hoạt động hoặc bị sai lệch vị trí do những bất thường sau:

  • Cảm biến góc bánh xe bị lỗi.
  • Cảm biến góc lái bị lỗi.
  • Mạch đầu ra van điện từ EPACS bị hở mạch hoặc ngắn mạch.
  • Vị trí trung tính của hệ thống lái chưa được cài đặt.

Vị trí trung tính của hệ thống lái có thể được đưa về giá trị mặc định bằng chức năng cài đặt dịch vụ trên bảng đồng hồ giám sát.

Quy trình kiểm tra và sửa lỗi E-7 EPACS Komatsu

Bước 1: Kiểm tra các mã lỗi xuất hiện đồng thời

Trước tiên, kiểm tra màn hình bảng đồng hồ xem có xuất hiện một trong các mã lỗi sau hay không:

  • DK5YMA
  • DK30MA
  • DWP0KA
  • DWP0KB

Nếu màn hình hiển thị một trong các mã lỗi trên, phải tiến hành xử lý mã lỗi đó trước.

Sau khi hoàn thành biện pháp khắc phục đối với mã lỗi liên quan, tiếp tục kiểm tra lại tình trạng của hệ thống EPACS.

Bước 2: Kiểm tra cài đặt vị trí trung tính của hệ thống lái

Nếu không có các mã lỗi trên hoặc sau khi đã xử lý chúng, kiểm tra khả năng vị trí trung tính của hệ thống lái đang được cài đặt không chính xác.

Theo tài liệu Komatsu, hệ thống EPACS có thể được đưa về giá trị mặc định bằng cách cài đặt vị trí trung tính của hệ thống lái trong chế độ cài đặt dịch vụ trên bảng đồng hồ.

Thao tác cài đặt được thực hiện theo mục:

Testing and adjusting → Electrical equipment → Special functions of monitor panel → 3. Performance procedure for Setting of Steering Neutral Position

Cần thực hiện đúng quy trình cài đặt vị trí trung tính tay lái được hướng dẫn trong bảng đồng hồ giám sát của xe.

Bước 3: Kiểm tra thông báo hoàn tất

Sau khi hoàn thành quá trình cài đặt, màn hình phải hiển thị thông báo:

“Teaching is completed”

Thông báo này xác nhận quá trình thiết lập vị trí trung tính của hệ thống lái đã hoàn thành.

Nếu màn hình xuất hiện thông báo lỗi, phải thực hiện lại toàn bộ quy trình cài đặt.

Bước 4: Cài đặt lại sau khi thay thế linh kiện

Tài liệu kỹ thuật Komatsu yêu cầu thực hiện lại quy trình cài đặt vị trí trung tính của hệ thống lái trong các trường hợp sau:

  • Sau khi thay bộ biến tần bơm.
  • Sau khi thay cảm biến góc lái.

Nếu bỏ qua bước cài đặt này, hệ thống EPACS có thể tiếp tục hoạt động bất thường hoặc vị trí núm điều khiển lái vẫn bị sai lệch.

Mạch điện liên quan đến hệ thống EPACS

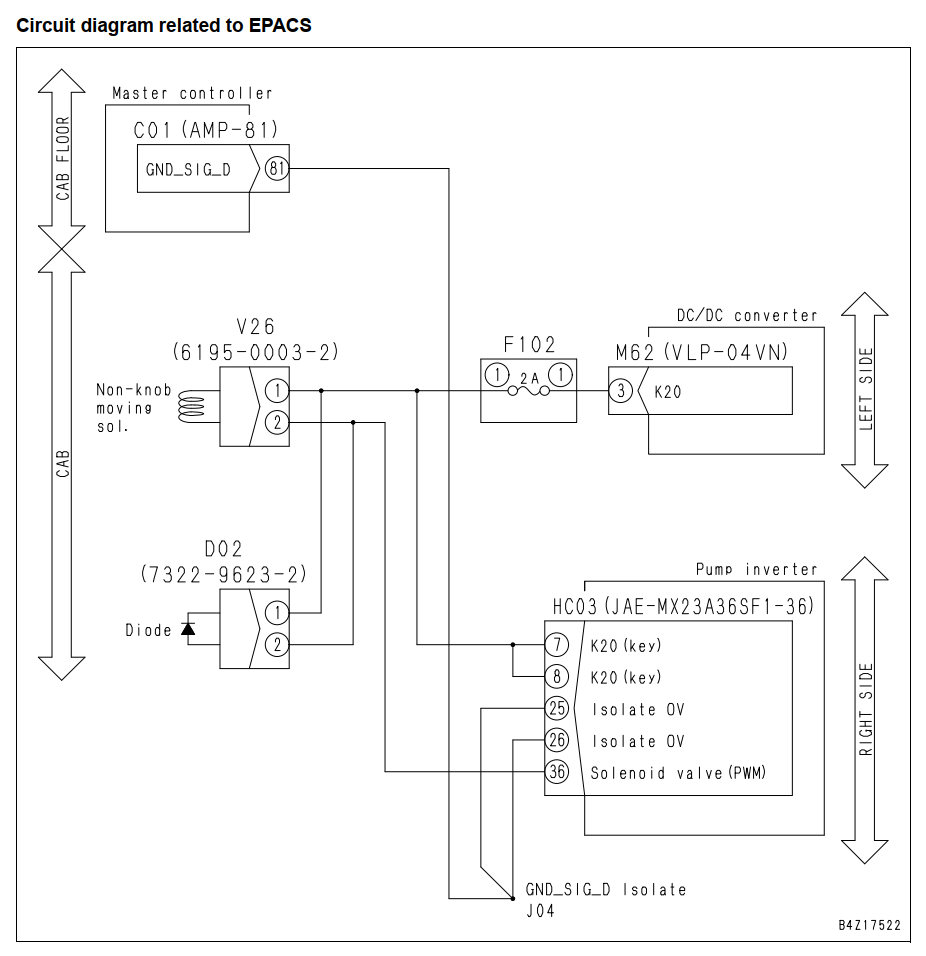

Sơ đồ mạch trong tài liệu cho thấy hệ thống EPACS có liên quan đến các bộ phận và đường điện chính sau:

  • Bộ điều khiển chính – Master controller.
  • Giắc C01, chân số 81, đường GND_SIG_D.
  • Van điện từ V26 điều khiển chuyển động núm lái.
  • Diode D02.
  • Cầu chì F102 loại 2 A.
  • Bộ chuyển đổi DC/DC qua giắc M62.
  • Bộ biến tần bơm qua giắc HC03.
  • Đường cấp điện K20.
  • Đường Isolate 0V.
  • Đầu ra điều khiển van điện từ PWM tại chân số 36.
  • Điểm GND_SIG_D Isolate J04.

Sơ đồ mạch này được sử dụng làm căn cứ kỹ thuật khi kiểm tra mạch đầu ra van điện từ EPACS trong trường hợp nghi ngờ hở mạch hoặc ngắn mạch.

Thứ tự xử lý lỗi E-7 EPACS

Để tránh bỏ sót nguyên nhân, nên tuân thủ đúng thứ tự được tài liệu Komatsu chỉ dẫn:

  1. Kiểm tra các mã DK5YMA, DK30MA, DWP0KA và DWP0KB.
  2. Nếu có mã lỗi, xử lý mã đó trước.
  3. Kiểm tra và cài đặt lại vị trí trung tính của hệ thống lái.
  4. Xác nhận màn hình hiển thị “Teaching is completed”.
  5. Nếu xuất hiện thông báo lỗi, thực hiện lại quy trình.
  6. Sau khi thay bộ biến tần bơm hoặc cảm biến góc lái, bắt buộc cài đặt lại vị trí trung tính.
  7. Kiểm tra lại hoạt động của hệ thống EPACS và độ chính xác của vị trí núm lái.

Kết luận

Lỗi E-7 EPACS is abnormal trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 cho biết hệ thống EPACS đang bất thường, có thể khiến hệ thống dừng hoạt động hoặc vị trí núm điều khiển lái bị lệch.

Khi xử lý, cần ưu tiên kiểm tra các mã lỗi DK5YMA, DK30MA, DWP0KA và DWP0KB. Sau đó, tiến hành cài đặt lại vị trí trung tính của hệ thống lái bằng chức năng cài đặt dịch vụ trên bảng đồng hồ. Quá trình chỉ được xác nhận hoàn thành khi màn hình hiển thị thông báo “Teaching is completed”.
