Hướng dẫn sửa lỗi màn hình không chuyển được chế độ hiển thị trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

1. Lỗi chuyển chế độ màn hình hiển thị trên xe nâng điện Komatsu là gì?

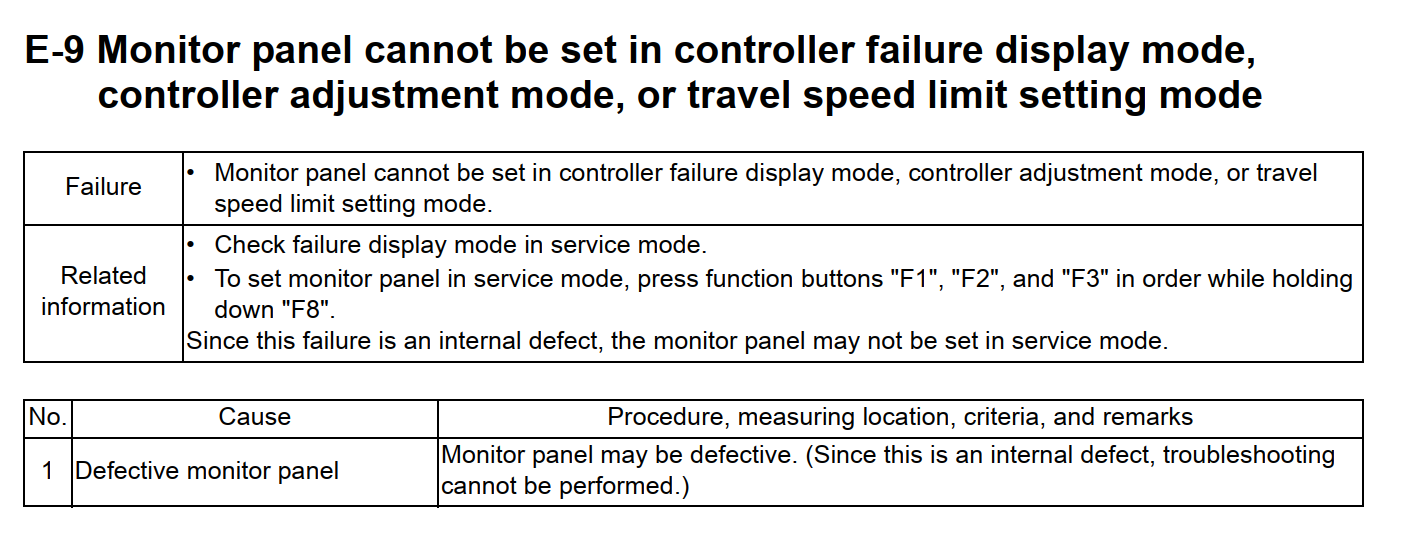

Theo tài liệu kỹ thuật của hãng Komatsu, lỗi E-9 xuất hiện khi bảng màn hình không thể chuyển sang một trong các chế độ sau:

• Chế độ hiển thị lỗi của bộ điều khiển – Controller Failure Display Mode.
• Chế độ điều chỉnh bộ điều khiển – Controller Adjustment Mode.
• Chế độ cài đặt giới hạn tốc độ di chuyển – Travel Speed Limit Setting Mode.

Lỗi này áp dụng cho các dòng xe:

• Xe nâng điện 2.5 tấn Komatsu FE25-1.
• Xe nâng điện 2.5 tấn Komatsu FE25H-1.
• Xe nâng điện 3 tấn Komatsu FE30-1.

2. Hiện tượng của lỗi E-9

Người vận hành hoặc kỹ thuật viên không thể sử dụng bảng màn hình để truy cập chế độ hiển thị lỗi, điều chỉnh bộ điều khiển hoặc cài đặt giới hạn tốc độ di chuyển.

Theo tài liệu Komatsu, đây có thể là lỗi nội bộ của bảng màn hình. Vì vậy, trong một số trường hợp, bảng màn hình cũng không thể chuyển sang chế độ bảo dưỡng – Service Mode.

3. Nguyên nhân gây lỗi E-9

Tài liệu kỹ thuật Komatsu xác định nguyên nhân của lỗi E-9 là:

Bảng màn hình có thể bị hỏng – Defective Monitor Panel.

Do đây là lỗi nội bộ của bảng màn hình, tài liệu không đưa ra quy trình đo kiểm hoặc chẩn đoán sâu hơn.

4. Cách kiểm tra lỗi E-9 theo tài liệu Komatsu

Bước 1: Thử đưa bảng màn hình vào Service Mode

Thực hiện thao tác sau:

1. Nhấn và giữ phím chức năng F8.
2. Trong khi vẫn giữ phím F8, lần lượt nhấn:
   • F1
   • F2
   • F3
3. Các phím F1, F2 và F3 phải được nhấn đúng thứ tự.

Bước 2: Kiểm tra chế độ hiển thị lỗi

Nếu bảng màn hình vào được Service Mode, tiến hành kiểm tra Failure Display Mode để xem thông tin lỗi được lưu trong hệ thống.

Bước 3: Đánh giá bảng màn hình

Nếu không thể đưa bảng màn hình vào Service Mode hoặc vẫn không thể truy cập các chế độ cần thiết, bảng màn hình có khả năng bị lỗi nội bộ.

Tài liệu Komatsu ghi rõ rằng không thể thực hiện quy trình chẩn đoán sâu hơn đối với lỗi này vì đây là hư hỏng bên trong bảng màn hình.

5. Hướng xử lý lỗi E-9

Quy trình xử lý theo tài liệu có thể tóm tắt như sau:

• Thử truy cập Service Mode bằng tổ hợp phím giữ F8, sau đó nhấn lần lượt F1 → F2 → F3.
• Kiểm tra Failure Display Mode nếu truy cập thành công.
• Nếu không thể vào Service Mode, xác định bảng màn hình có khả năng bị hỏng bên trong.
• Do tài liệu không cung cấp phép đo hoặc quy trình sửa chữa linh kiện bên trong, cần kiểm tra và xử lý bảng màn hình tại đơn vị kỹ thuật phù hợp.

Không nên tự ý kết luận lỗi nằm ở bộ điều khiển di chuyển hoặc thay thế các bộ phận khác khi chưa kiểm tra bảng màn hình.

6. Tóm tắt lỗi E-9 Komatsu

7. Kết luận

Lỗi E-9 trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 liên quan đến hư hỏng nội bộ của bảng màn hình. Trước tiên, kỹ thuật viên cần thử vào Service Mode bằng cách giữ phím F8 và nhấn lần lượt F1, F2, F3. Nếu bảng màn hình vẫn không thể truy cập chế độ bảo dưỡng, tài liệu Komatsu xác định bảng màn hình có khả năng bị lỗi và không thể tiếp tục chẩn đoán bằng quy trình đo kiểm thông thường.
