Lỗi còi lùi không kêu hoặc kêu liên tục - Xe nâng điện Komatsu 2.5 tấn và 3 tấn FE25-1, FE25H-1 và FE30-1

1. Lỗi còi lùi trên xe nâng điện 2.5 tấn và 3 tấn Komatsu là gì?

Theo tài liệu kỹ thuật của hãng Komatsu, lỗi E-14 – Backup buzzer does not sound or does not stop sounding là hiện tượng:

  • Còi cảnh báo lùi không phát âm thanh khi xe vào số lùi.
  • Còi lùi phát âm thanh liên tục và không ngừng kêu.

Hướng dẫn này áp dụng cho:

  • Xe nâng điện 2.5 tấn Komatsu FE25-1.
  • Xe nâng điện 2.5 tấn Komatsu FE25H-1.
  • Xe nâng điện 3 tấn Komatsu FE30-1.

Lưu ý liên quan: Nếu đèn lùi cũng hoạt động bất thường, phải thực hiện quy trình kiểm tra lỗi E-12 trước.

2. Nguyên nhân gây lỗi E-14 còi lùi xe nâng Komatsu

Theo tài liệu Komatsu, lỗi còi lùi không kêu hoặc kêu liên tục có thể xuất phát từ những nguyên nhân sau:

  1. Lỗi phía mạch sơ cấp của rơ-le còi lùi.
  2. Hệ thống cần điều khiển hướng di chuyển FNR bị lỗi.
  3. Cầu chì F124 trong hộp cầu chì bị hỏng.
  4. Còi lùi M02 bị hỏng, đứt mạch hoặc chập mạch bên trong.
  5. Rơ-le còi lùi R04 bị hỏng.
  6. Dây điện hoặc giắc nối trong mạch còi lùi bị đứt.
  7. Dây điện trong mạch bị chập.
  8. Bộ điều khiển chính – Master Controller bị lỗi bên trong.

3. Quy trình kiểm tra và sửa lỗi E-14

Bước 1: Kiểm tra mã lỗi của rơ-le còi lùi

Kiểm tra màn hình xe nâng:

  • Nếu xuất hiện mã lỗi D161KB, thực hiện quy trình chẩn đoán mã D161KB trước.
  • Nếu xuất hiện mã lỗi D161KY, thực hiện quy trình chẩn đoán mã D161KY trước.

Đây là các mã liên quan đến phía mạch sơ cấp của rơ-le còi lùi.

Bước 2: Kiểm tra hệ thống cần điều khiển hướng FNR

Nếu màn hình hiển thị một trong các mã sau, cần xử lý mã lỗi tương ứng trước:

  • DDK6KA
  • DDK6KY

Các mã này liên quan đến hệ thống cần điều khiển hướng tiến – lùi FNR.

Bước 3: Kiểm tra cầu chì F124

Kiểm tra cầu chì F124 trong hộp cầu chì của xe.

Nếu cầu chì F124 bị cháy, không nên chỉ thay cầu chì mới ngay. Theo tài liệu Komatsu, mạch điện có thể đang bị chập hoặc tồn tại sự cố khác làm cầu chì bị đứt.

Cần kiểm tra và xử lý nguyên nhân chập mạch trước khi thay cầu chì.

Bước 4: Kiểm tra còi lùi M02

Thực hiện theo trình tự:

  1. Tắt khóa điện về vị trí OFF.
  2. Kiểm tra đèn báo hệ thống đã tắt hoàn toàn.
  3. Ngắt giắc cắm ắc quy.
  4. Tháo giắc M02 và đo tại phía giắc cái.
  5. Cắm lại giắc ắc quy và bật khóa điện sang ON.
  6. Đạp bàn đạp phanh và chuyển cần điều khiển hướng FNR sang vị trí R – số lùi.
  7. Đo điện áp giữa chân số 1 và chân số 2 của giắc cái M02.

Điện áp tiêu chuẩn:

Trạng thái cần FNRVị trí đoĐiện áp tiêu chuẩn
Cần FNR ở vị trí RM02 chân 1 – chân 220–30 V
Cần FNR ở vị trí khác RM02 chân 1 – chân 2Tối đa 1 V

Nếu điện áp đo được nằm trong giới hạn tiêu chuẩn nhưng còi lùi vẫn không kêu, có thể kết luận còi lùi M02 bị hỏng và cần thay thế.

Bước 5: Kiểm tra rơ-le còi lùi R04

Tài liệu Komatsu hướng dẫn kiểm tra bằng cách đổi vị trí rơ-le như sau:

  1. Tắt khóa điện về OFF.
  2. Chờ đèn báo hệ thống tắt hoàn toàn rồi ngắt giắc ắc quy.
  3. Đổi rơ-le còi lùi R04 với rơ-le còi R03.
  4. Cắm lại giắc ắc quy và bật khóa điện sang ON.
  5. Chuyển cần điều khiển FNR sang vị trí R.

Nếu còi lùi hoạt động bình thường sau khi đổi rơ-le, rơ-le còi lùi R04 ban đầu đã bị hỏng. Cần thay rơ-le R04 đúng chủng loại.

4. Kiểm tra nguồn điện cấp cho còi lùi

Trình tự kiểm tra:

  1. Tắt khóa điện về OFF.
  2. Kiểm tra đèn báo hệ thống đã tắt rồi ngắt giắc ắc quy.
  3. Tháo các giắc R04 và M02.
  4. Thực hiện đo tại phía giắc cái theo tài liệu.
  5. Cắm lại giắc ắc quy và bật khóa điện sang ON.

Các giá trị điện áp tiêu chuẩn:

Vị trí đoĐiện áp tiêu chuẩn
Giữa chân 30 và chân 85 của giắc cái R0420–30 V
Giữa chân 3 và chân 2 của giắc cái R0420–30 V

Nếu điện áp không đúng tiêu chuẩn nhưng dây điện kiểm tra vẫn bình thường, tài liệu Komatsu xác định bộ chuyển đổi DC/DC có thể bị hỏng.

5. Kiểm tra dây điện có bị đứt hay không

Chuẩn bị kiểm tra

  1. Tắt khóa điện về OFF.
  2. Chờ đèn báo hệ thống tắt hoàn toàn rồi ngắt giắc ắc quy.
  3. Tháo các giắc C02, R04, M02 và M54.
  4. Nối đầu đo với phía giắc cái C02 và đo tại phía giắc cái của những giắc còn lại.

Điện trở thông mạch tiêu chuẩn

Đường dây kiểm traĐiện trở tiêu chuẩn
C02 chân 85 – R04 chân 1Tối đa 1 Ω
R04 chân 5 – M02 chân 1Tối đa 1 Ω
M54 chân 6 hoặc 8 – M02 chân 2Tối đa 1 Ω
M54 chân 5 hoặc 7 – R04 chân 3Tối đa 1 Ω

Trong đó, đường dây giữa C02 chân 85 và R04 chân 1 là đường tín hiệu điều khiển từ Master Controller.

Nếu điện trở lớn hơn 1 Ω hoặc không thông mạch, dây điện, đầu cốt hoặc giắc nối trên đường đo có thể bị đứt, lỏng hoặc tiếp xúc kém. Cần kiểm tra và sửa chữa đoạn dây tương ứng.

6. Kiểm tra dây điện có bị chập hay không

Tháo các giắc R04 và M02, sau đó đo điện trở cách điện tại phía giắc cái.

Giá trị tiêu chuẩn:

Vị trí đoĐiện trở tiêu chuẩn
R04 chân 3 – chân 5Tối thiểu 1 MΩ
R04 chân 2 – chân 1Tối thiểu 1 MΩ
M02 chân 1 – chân 2Tối thiểu 1 MΩ

Nếu điện trở nhỏ hơn 1 MΩ, dây điện hoặc thiết bị trên đường mạch có khả năng bị chập. Cần kiểm tra lớp cách điện, đầu cốt và các vị trí dây bị cọ sát vào khung xe.

7. Kiểm tra Master Controller

Nếu đã hoàn thành toàn bộ các bước trên nhưng không phát hiện hư hỏng, tài liệu Komatsu kết luận Master Controller có thể bị lỗi bên trong.

Do đây là lỗi nội bộ của bộ điều khiển nên không thể tiếp tục chẩn đoán bằng quy trình kiểm tra dây điện thông thường. Cần kiểm tra chuyên sâu hoặc thay thế Master Controller phù hợp với xe.

8. Thứ tự xử lý lỗi E-14 nhanh nhất

Để tránh tháo kiểm tra không cần thiết, nên thực hiện theo trình tự:

  1. Nếu đèn lùi cũng bất thường, xử lý lỗi E-12 trước.
  2. Kiểm tra các mã D161KB hoặc D161KY.
  3. Kiểm tra các mã DDK6KA hoặc DDK6KY.
  4. Kiểm tra cầu chì F124.
  5. Đo điện áp tại giắc còi lùi M02.
  6. Đổi thử rơ-le R04 với rơ-le R03.
  7. Kiểm tra nguồn cấp từ bộ chuyển đổi DC/DC.
  8. Đo thông mạch dây điện.
  9. Đo cách điện để phát hiện chập mạch.
  10. Kiểm tra Master Controller nếu toàn bộ mạch ngoài đều bình thường.

9. Lưu ý an toàn khi sửa lỗi còi lùi

Hệ thống điện của xe sử dụng điện áp cao hơn hệ thống điện ô tô thông thường. Trước khi tháo giắc hoặc kiểm tra thông mạch cần:

  • Đưa xe về vị trí an toàn và hạ càng nâng xuống nền.
  • Tắt khóa điện.
  • Chờ đèn báo hoạt động hệ thống tắt hoàn toàn.
  • Ngắt giắc ắc quy theo đúng hướng dẫn.
  • Không đo điện trở trên mạch đang được cấp điện.
  • Chỉ cắm lại ắc quy và bật khóa khi bước kiểm tra điện áp yêu cầu.
  • Người thực hiện phải có kiến thức sửa chữa điện xe nâng và sử dụng đồng hồ đo đúng cách.

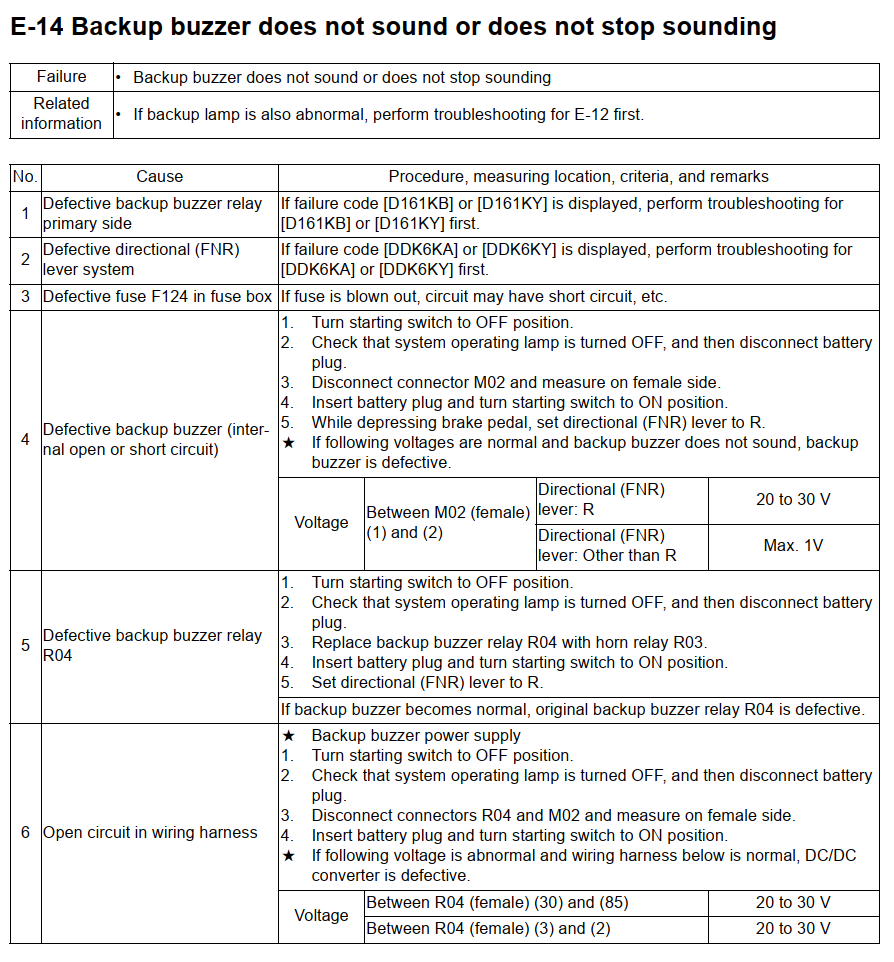

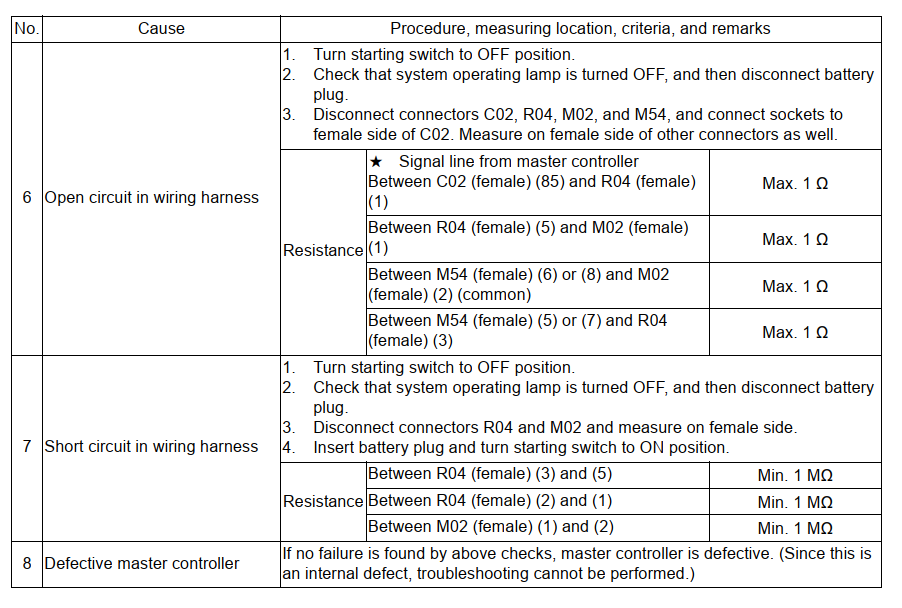

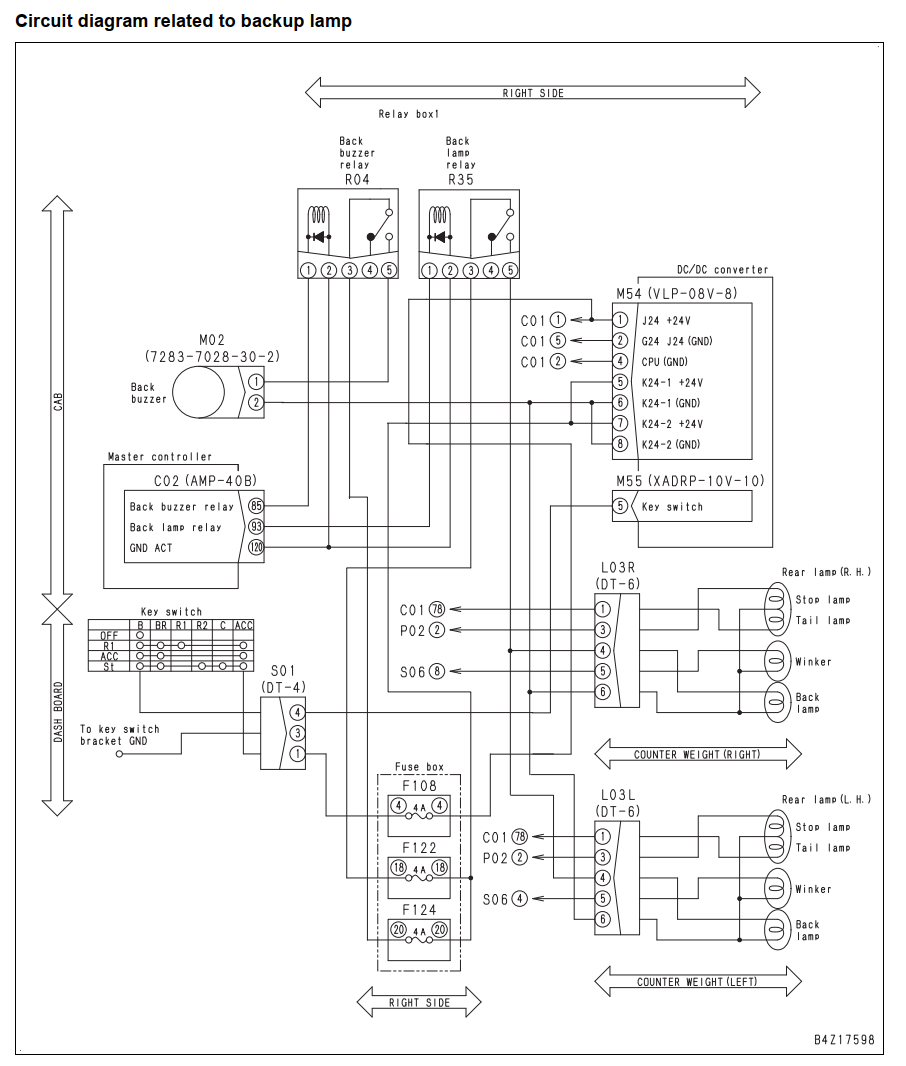

10. Tài liệu hãng Komatsu




11. Kết luận

Lỗi E-14 còi lùi không kêu hoặc kêu liên tục trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 thường liên quan đến cầu chì F124, còi lùi M02, rơ-le R04, hệ thống cần FNR, dây điện, bộ chuyển đổi DC/DC hoặc Master Controller.

Cần kiểm tra lần lượt theo đúng trình tự và trị số kỹ thuật của Komatsu. Không nên thay còi, rơ-le hoặc bộ điều khiển khi chưa đo điện áp, điện trở thông mạch và điện trở cách điện của hệ thống.
