Hướng dẫn sửa lỗi E-15 KOMTRAX hoạt động không bình thường trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi E-15 KOMTRAX là gì?

Theo tài liệu kỹ thuật của Komatsu, lỗi E-15 – KOMTRAX system does not operate normally có nghĩa là:

Hệ thống KOMTRAX hoạt động không bình thường.

Quy trình kiểm tra này được thực hiện khi bộ phận quản trị hoặc trung tâm dịch vụ KOMTRAX yêu cầu xác minh tình trạng lỗi của hệ thống trên máy.

Tài liệu Komatsu cũng lưu ý:

Khi hệ thống KOMTRAX bị lỗi, xe nâng vẫn có thể hoạt động mà không xuất hiện vấn đề bất thường.
Phải kiểm tra toàn bộ kết quả chẩn đoán trên màn hình Service Menu của bảng đồng hồ.
Quy trình áp dụng cho xe nâng điện 2,5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1.

Nguyên nhân gây lỗi E-15 KOMTRAX

Theo tài liệu kỹ thuật hãng Komatsu, cần kiểm tra lần lượt bốn nguyên nhân:

Lỗi truyền dữ liệu KOMTRAX lần 1.
Hệ thống định vị GPS bị lỗi.
Môi trường hoặc vùng phủ sóng liên lạc không bảo đảm.
Lỗi truyền dữ liệu KOMTRAX lần 2.

Quy trình kiểm tra và sửa lỗi E-15 KOMTRAX

1. Kiểm tra lỗi truyền dữ liệu KOMTRAX lần 1

Bật khóa điện sang vị trí ON.
Mở màn hình Terminal Setting Status.
Trên màn hình giám sát, kiểm tra mục KOMTRAX communication inspection.
Trạng thái tiêu chuẩn phải hiển thị Complete, nghĩa là quá trình kiểm tra liên lạc KOMTRAX đã hoàn tất.

Đường dẫn trên bảng đồng hồ:

Service Menu → KOMTRAX Settings → Terminal Setting Status

Nếu quá trình kiểm tra không hiển thị Complete, hệ thống KOMTRAX có thể đang gặp lỗi truyền dữ liệu.

2. Kiểm tra hệ thống định vị GPS

Đưa xe đến khu vực ngoài trời, thông thoáng và không bị che khuất bầu trời.
Bật khóa điện sang vị trí ON.
Mở màn hình GPS & Communication Status.
Kiểm tra mục Positioning.

Màn hình phải hiển thị:

N ##.##.##: Vĩ độ.
E ###.##.##: Kinh độ.
Positioning in Progress: Hệ thống đang tiến hành định vị.

Nếu vĩ độ và kinh độ không xuất hiện trong vòng 5 phút khi xe đang ở khu vực ngoài trời thông thoáng, cần liên hệ đường dây nóng dịch vụ KOMTRAX để được tư vấn.

3. Kiểm tra môi trường và mức thu sóng liên lạc

Bật khóa điện sang vị trí ON.
Mở màn hình GPS & Communication Status.
Kiểm tra mục Communication.

Mức thu sóng liên lạc tiêu chuẩn phải nằm trong khoảng:

Level 1
Level 2
Level 3

Nếu mức thu sóng không nằm trong phạm vi từ cấp 1 đến cấp 3 đối với điện thoại di động NTT DOCOMO, hãy liên hệ đường dây nóng dịch vụ KOMTRAX.

Nên đưa xe ra khu vực thông thoáng trước khi kiểm tra để loại trừ khả năng tín hiệu bị ảnh hưởng bởi nhà xưởng, mái kim loại hoặc vật cản xung quanh.

4. Kiểm tra lỗi truyền dữ liệu KOMTRAX lần 2

Bật khóa điện sang vị trí ON.
Mở màn hình GPS & Communication Status.
Kiểm tra mục Number of message(s) not yet sent, tức số lượng bản tin chưa được gửi.

Tiêu chuẩn kiểm tra:

Phạm vi hiển thị: 0–9.
Trạng thái bình thường: 0.

Nếu giá trị khác 0, hệ thống vẫn còn bản tin chưa gửi được. Cần kiểm tra lại tình trạng thu sóng và liên hệ dịch vụ KOMTRAX nếu số lượng bản tin không trở về 0.

Cách mở các màn hình kiểm tra KOMTRAX

Trên bảng đồng hồ xe nâng Komatsu, vào Service Menu, sau đó chọn KOMTRAX Settings:

Chọn Terminal Setting Status để kiểm tra trạng thái thiết bị đầu cuối và truyền dữ liệu KOMTRAX.
Chọn GPS & Communication Status để kiểm tra định vị GPS, mức thu sóng và số bản tin chưa gửi.

Bảng tóm tắt chẩn đoán lỗi E-15 KOMTRAX

Hạng mục kiểm tra	Giá trị hoặc trạng thái bình thường	Hướng xử lý khi bất thường
KOMTRAX communication inspection	Complete	Kiểm tra hệ thống truyền dữ liệu KOMTRAX
Định vị GPS	Có vĩ độ và kinh độ trong vòng 5 phút	Đưa xe ra nơi thoáng; nếu vẫn không có tọa độ, liên hệ dịch vụ KOMTRAX
Mức thu sóng	Level 1–3	Kiểm tra môi trường thu sóng và liên hệ dịch vụ KOMTRAX
Bản tin chưa gửi	0	Kiểm tra tín hiệu liên lạc; liên hệ dịch vụ nếu bản tin vẫn tồn đọng

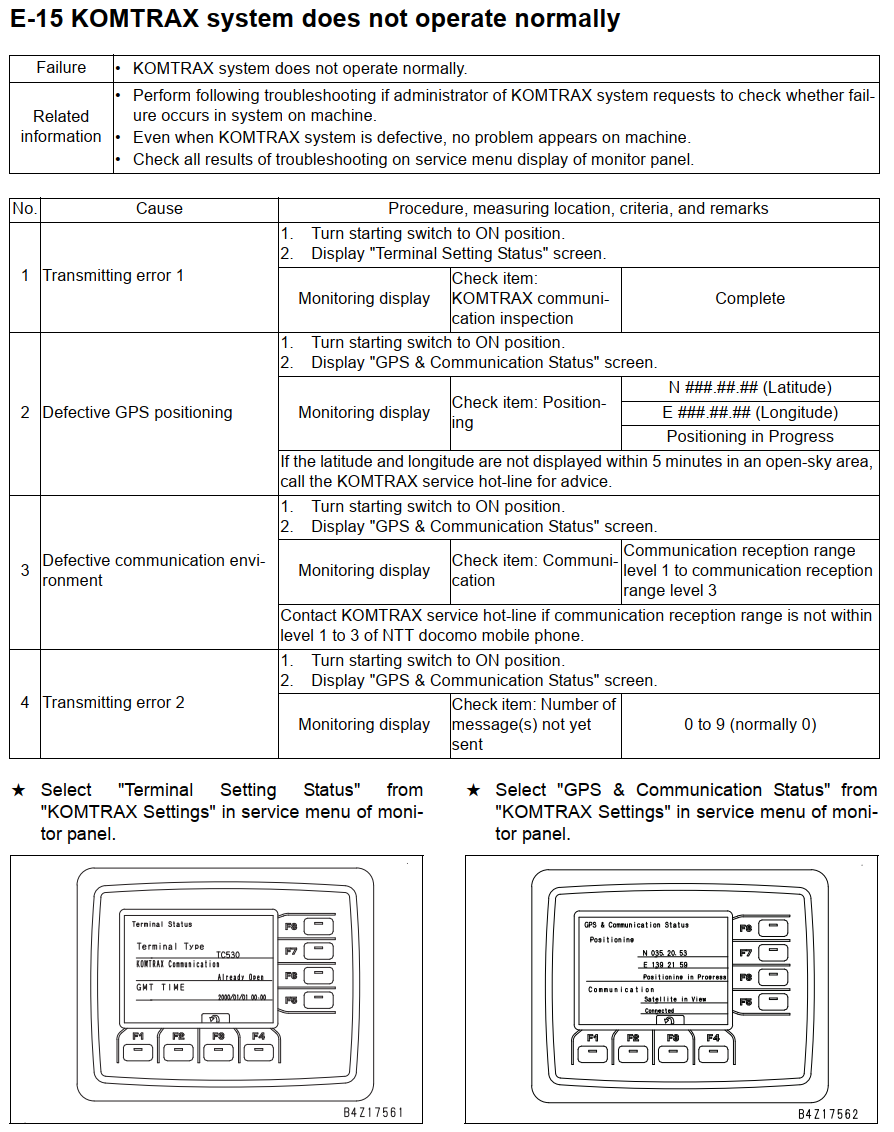

Tài liệu hãng Komatsu

Kết luận

Để xử lý lỗi E-15 KOMTRAX hoạt động không bình thường, cần kiểm tra theo đúng thứ tự: trạng thái thiết bị đầu cuối, khả năng định vị GPS, mức thu sóng liên lạc và số lượng bản tin chưa gửi.

Theo tài liệu Komatsu, lỗi hệ thống KOMTRAX có thể không ảnh hưởng trực tiếp đến khả năng vận hành của xe nâng. Tuy nhiên, hệ thống giám sát, định vị hoặc truyền dữ liệu từ xa sẽ không hoạt động chính xác. Nếu các giá trị kiểm tra không đạt tiêu chuẩn, cần liên hệ bộ phận dịch vụ KOMTRAX để được hỗ trợ.
