Hướng dẫn xử lý cảnh báo ALA-5206 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Cảnh báo ALA-5206 là gì?

ALA-5206 là mã cảnh báo hiển thị trên đồng hồ của xe nâng điện Komatsu dòng FB10/13/14/15/18/20-12.

Cảnh báo xuất hiện khi người vận hành bật chìa khóa điện trong lúc cần điều khiển nâng không nằm ở vị trí trung gian (vị trí neutral).

Khi phát hiện tín hiệu bất thường, bộ điều khiển sẽ vô hiệu hóa chức năng nâng nhằm bảo vệ hệ thống và hạn chế xe hoạt động ngoài ý muốn.

Dòng xe áp dụng

Nội dung hướng dẫn áp dụng cho các mẫu xe nâng điện Komatsu:

• Komatsu FB10-12
• Komatsu FB13-12
• Komatsu FB14-12

• Komatsu FB15-12
• Komatsu FB18-12
• Komatsu FB20-12

Triệu chứng khi xuất hiện cảnh báo ALA-5206

Xe có thể xuất hiện những hiện tượng sau:

• Chức năng nâng không hoạt động.
• Các chức năng khác của xe có thể vẫn hoạt động bình thường.
• Mã ALA-5206 xuất hiện ngay sau khi bật chìa khóa điện.
• Cảnh báo có thể xuất hiện riêng lẻ hoặc đi kèm các mã khác như ALA-5211, ALA-5292 và ALA-5294.

Nguyên nhân gây cảnh báo ALA-5206

Theo tài liệu kỹ thuật, cảnh báo này có thể phát sinh do một trong các nguyên nhân sau:

1. Cảm biến cần nâng điều chỉnh không đúng

   Vị trí trung gian của cảm biến chưa được căn chỉnh chính xác, khiến bộ điều khiển nhận biết cần nâng đang được tác động khi bật khóa điện.

2. Cảm biến cần nâng bị hỏng

   Cảm biến phát tín hiệu sai hoặc điện áp đầu ra không nằm trong phạm vi quy định.

3. Dây điện của mạch cảm biến cần nâng bị lỗi

   Dây dẫn có thể bị đứt, chập, tiếp xúc kém hoặc giắc cắm bị lỏng, oxy hóa.

4. Nguồn điện 5V cấp cho cảm biến không ổn định

   Trường hợp này thường làm xuất hiện đồng thời nhiều mã cảnh báo liên quan.

Quy trình kiểm tra và xử lý cảnh báo ALA-5206

Việc đo điện áp và sửa chữa hệ thống điện nên được thực hiện bởi kỹ thuật viên có chuyên môn. Đỗ xe ở vị trí an toàn, hạ càng xuống đất và ngắt nguồn điện trước khi tháo giắc hoặc sửa dây dẫn.

Bước 1: Đưa cần nâng về vị trí trung gian

Trước tiên, hãy kiểm tra cần điều khiển nâng:

• Nhả hoàn toàn cần nâng.
• Đảm bảo cần tự trở về đúng vị trí trung gian.
• Tắt chìa khóa rồi bật lại để kiểm tra.

Nếu cảnh báo biến mất, nguyên nhân có thể do cần nâng chưa ở vị trí trung gian khi bật khóa.

Nếu ALA-5206 tiếp tục xuất hiện, thực hiện kiểm tra tín hiệu cảm biến.

Bước 2: Đo điện áp tín hiệu cảm biến cần nâng

Xác nhận tín hiệu của cảm biến cần nâng đã được truyền đến bộ điều khiển.

Tiến hành đo điện áp giữa:

• Chân số 3
• Chân số 2
• Trên giắc CS1S

Điện áp tiêu chuẩn khi cần nâng ở vị trí trung gian:

2,39–2,61V

Bước 3: Xử lý khi điện áp nằm trong tiêu chuẩn

Nếu điện áp đo được nằm trong khoảng 2,39–2,61V, tín hiệu cảm biến cần nâng đang ở mức bình thường.

Theo quy trình sửa chữa của tài liệu, cần:

• Kiểm tra lại đầu nối và độ chắc chắn của giắc cắm.
• Nếu kết nối bình thường nhưng cảnh báo vẫn xuất hiện, thay van điện từ tỷ lệ trong bảng điều khiển.

Bước 4: Kiểm tra dây điện khi điện áp bất thường

Nếu điện áp tại bước 2 không nằm trong khoảng tiêu chuẩn, hãy kiểm tra dây điện giữa:

• Cảm biến cần nâng.
• Van điện từ tỷ lệ.
• Bộ điều khiển.

Các vị trí cần chú ý gồm:

• Dây điện bị đứt.
• Dây bị chập mạch.
• Chân giắc bị lỏng hoặc cong.
• Đầu nối bị oxy hóa.
• Dây điện bị cọ xát, bong lớp cách điện.
• Tiếp điểm tại giắc cắm không chắc chắn.

Nếu phát hiện dây hoặc đầu nối hư hỏng, cần sửa chữa hoặc thay thế rồi kiểm tra lại.

Bước 5: Kiểm tra và sửa cảm biến cần nâng

Nếu điện áp tín hiệu bất thường nhưng toàn bộ dây điện và giắc kết nối đều bình thường, nguyên nhân nằm ở cảm biến cần nâng.

Cần thực hiện:

• Kiểm tra vị trí lắp cảm biến.
• Căn chỉnh lại cảm biến để tín hiệu trung gian đạt 2,39–2,61V.
• Sửa chữa hoặc thay cảm biến nếu không thể điều chỉnh điện áp về đúng tiêu chuẩn.

Sau khi hoàn thành, đưa cần nâng về vị trí trung gian, bật lại chìa khóa và kiểm tra hoạt động của hệ thống nâng.

Cách kiểm tra nhanh mã ALA-5206

Có thể dựa vào các mã đang hiển thị để khoanh vùng nguyên nhân:

Không nên chỉ xử lý riêng mã ALA-5206 khi màn hình đang hiển thị nhiều mã cảnh báo. Cần ghi lại toàn bộ mã xuất hiện để xác định đúng nguyên nhân.

Lưu ý khi xuất hiện đồng thời ALA-5292 và ALA-5294

Nếu màn hình hiển thị đồng thời mã 5292 và 5294, cần kiểm tra và xử lý hai mã này trước.

Sau đó mới tiếp tục chẩn đoán ALA-5206 theo quy trình riêng, bởi lỗi nguồn cấp hoặc mạch tín hiệu chung có thể làm phát sinh nhiều cảnh báo cùng lúc.

Ngưỡng bộ điều khiển phát hiện bất thường

Bộ điều khiển xác định tín hiệu trung gian của cảm biến cần nâng bất thường khi điện áp đầu ra:

• Thấp hơn 2,14V; hoặc
• Cao hơn 2,82V.

Cần phân biệt hai thông số trong tài liệu:

• 2,39–2,61V: khoảng điện áp tiêu chuẩn dùng khi kiểm tra và căn chỉnh.
• Ngoài 2,14–2,82V: ngưỡng để bộ điều khiển xác định tín hiệu bất thường.

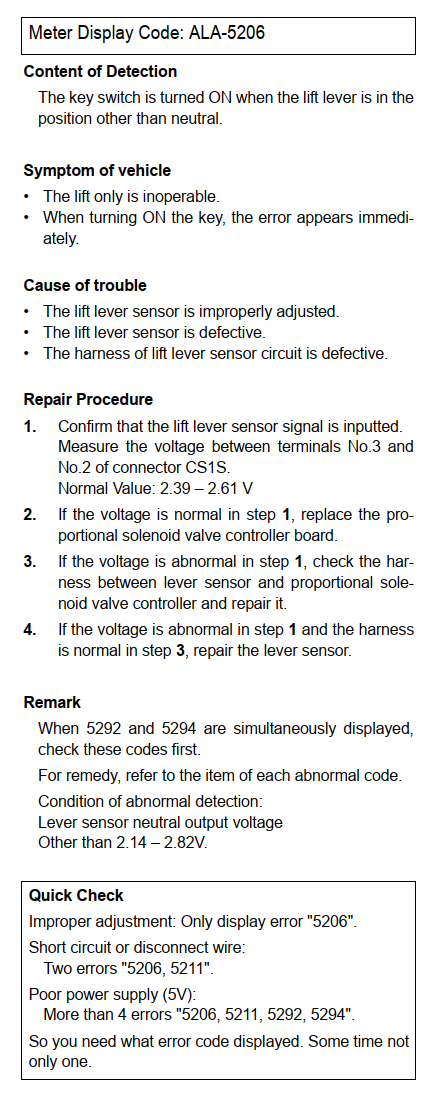

Tài liệu hãng Komatsu xử lý cảnh báo ALA-5206

Kết luận

Cảnh báo ALA-5206 trên xe nâng điện Komatsu FB10/14/15/18/20-12 chủ yếu liên quan đến tín hiệu vị trí trung gian của cảm biến cần nâng. Kỹ thuật viên nên kiểm tra lần lượt vị trí cần nâng, điện áp giữa chân 3 và chân 2 của giắc CS1S, dây dẫn, nguồn cấp 5V và tình trạng cảm biến.

Không nên thay cảm biến ngay khi chưa đo điện áp và kiểm tra dây điện. Nếu xuất hiện thêm các mã ALA-5211, ALA-5292 hoặc ALA-5294, cần xử lý theo toàn bộ tổ hợp mã đang hiển thị để tránh chẩn đoán sai.
