Hướng dẫn xử lý cảnh báo ALA-5207 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Cảnh báo ALA-5207 xuất hiện khi bật khóa điện trong lúc cần điều khiển nghiêng khung nâng không nằm ở vị trí trung tính. Khi xảy ra cảnh báo, chức năng nghiêng khung nâng không hoạt động, ảnh hưởng trực tiếp đến quá trình vận hành xe.

Nội dung dưới đây được biên soạn theo tài liệu kỹ thuật Komatsu dành cho các mẫu xe nâng điện:

• Komatsu FB10-12
• Komatsu FB13-12
• Komatsu FB14-12
• Komatsu FB15-12
• Komatsu FB18-12
• Komatsu FB20-12

Cảnh báo ALA-5207 là gì?

Mã hiển thị trên màn hình: ALA-5207

Bộ điều khiển phát hiện khóa điện được bật khi cần điều khiển nghiêng đang ở vị trí khác vị trí trung tính.

Điều kiện xác định bất thường là điện áp đầu ra trung tính của cảm biến cần điều khiển nằm ngoài phạm vi:

2,14–2,82 V

Dấu hiệu khi xe báo ALA-5207

Khi cảnh báo ALA-5207 xuất hiện, xe có các biểu hiện sau:

• Chức năng nghiêng khung nâng không hoạt động.
• Cảnh báo xuất hiện ngay sau khi bật khóa điện.
• Các chức năng khác có thể vẫn hoạt động tùy nguyên nhân và những mã cảnh báo đi kèm.

Nguyên nhân gây cảnh báo ALA-5207

Theo tài liệu kỹ thuật Komatsu, các nguyên nhân có thể gồm:

1. Cảm biến cần điều khiển nghiêng được điều chỉnh không đúng.
2. Cảm biến cần điều khiển nghiêng bị hỏng.
3. Dây điện hoặc giắc nối trong mạch cảm biến cần nghiêng bị đứt, chập hoặc tiếp xúc kém.
4. Bảng điều khiển van điện từ tỷ lệ bị lỗi nếu tín hiệu cảm biến vẫn nằm trong phạm vi tiêu chuẩn.

Cách xử lý cảnh báo ALA-5207 xe nâng Komatsu

Bước 1: Kiểm tra vị trí cần điều khiển

Trước khi đo kiểm, hãy thực hiện các thao tác đơn giản sau:

• Tắt khóa điện.
• Đưa cần điều khiển nghiêng về đúng vị trí trung tính.
• Kiểm tra cần có bị kẹt hoặc không tự trở về vị trí trung tâm hay không.
• Bật lại khóa điện và kiểm tra mã cảnh báo.

Nếu ALA-5207 vẫn xuất hiện, tiếp tục đo tín hiệu cảm biến.

Bước 2: Đo điện áp tín hiệu cảm biến

Xác nhận tín hiệu cảm biến cần điều khiển được đưa vào bộ điều khiển.

Đo điện áp giữa:

• Chân số 4 của giắc CS1S
• Chân số 2 của giắc CS1S

Giá trị điện áp tiêu chuẩn: 2,39–2,61 V

Nên dùng đồng hồ vạn năng phù hợp và đo khi cần điều khiển đang ở vị trí trung tính.

Bước 3: Xử lý khi điện áp nằm trong tiêu chuẩn

Nếu điện áp đo được nằm trong khoảng 2,39–2,61 V nhưng cảnh báo ALA-5207 vẫn xuất hiện, tài liệu hướng dẫn:

Thay bảng điều khiển van điện từ tỷ lệ.

Trước khi thay, cần chắc chắn phép đo chính xác và các giắc nối không bị lỏng hoặc oxy hóa.

Bước 4: Kiểm tra dây điện khi điện áp bất thường

Nếu điện áp nằm ngoài khoảng tiêu chuẩn, kiểm tra bó dây giữa:

• Cảm biến cần điều khiển;
• Bộ điều khiển van điện từ tỷ lệ.

Cần kiểm tra:

• Dây điện bị đứt;
• Dây bị chập mạch;
• Chân giắc bị cong, lỏng hoặc oxy hóa;
• Giắc cắm tiếp xúc không tốt;
• Nguồn cấp 5 V cho cảm biến không ổn định.

Nếu phát hiện hư hỏng, sửa chữa hoặc thay thế dây điện và giắc nối, sau đó kiểm tra lại cảnh báo.

Bước 5: Kiểm tra và sửa cảm biến cần điều khiển

Nếu điện áp bất thường nhưng dây điện và giắc nối đều bình thường, tiến hành:

• Kiểm tra việc điều chỉnh cảm biến;
• Điều chỉnh lại vị trí trung tính nếu cảm biến đặt sai;
• Sửa chữa hoặc thay cảm biến nếu cảm biến bị hỏng.

Sau khi hoàn tất, đưa cần về vị trí trung tính, bật lại khóa điện và kiểm tra hoạt động nghiêng khung nâng.

Cách xác định nhanh nguyên nhân ALA-5207

Cần ghi lại toàn bộ mã cảnh báo đang hiển thị, bởi trong một số trường hợp xe không chỉ phát sinh riêng mã ALA-5207.

Lưu ý khi xuất hiện đồng thời ALA-5292 và ALA-5294

Nếu màn hình đồng thời hiển thị ALA-5292 và ALA-5294, cần kiểm tra và xử lý hai mã này trước. Phương pháp sửa chữa cụ thể thực hiện theo nội dung chẩn đoán của từng mã bất thường.

Nguồn cấp 5 V kém có thể làm nhiều tín hiệu cảm biến cùng sai lệch. Vì vậy, không nên vội thay cảm biến cần nghiêng nếu xe đồng thời báo nhiều mã liên quan.

Lưu ý an toàn khi kiểm tra

• Đỗ xe trên nền bằng phẳng và hạ càng nâng xuống đất.
• Đưa cần tiến–lùi về vị trí trung tính và kéo phanh tay.
• Ngắt nguồn điện trước khi tháo giắc hoặc sửa bó dây.
• Không đo thông mạch trên mạch đang có điện.
• Không nối tắt chân cảm biến để thử xe.
• Việc đo tín hiệu, sửa dây và thay bộ điều khiển nên do kỹ thuật viên có chuyên môn thực hiện.

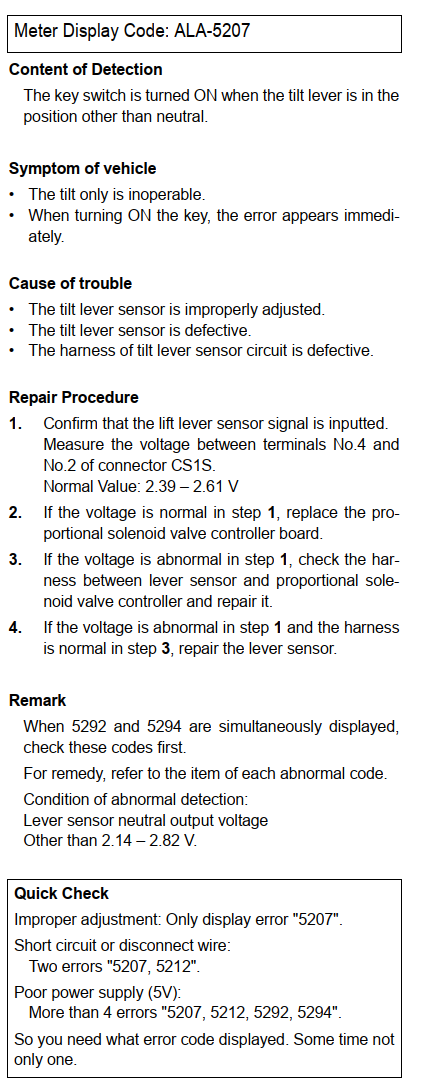

Tài liệu hãng Komatsu về lỗi ALA-5207

Kết luận

Cảnh báo ALA-5207 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12 chủ yếu liên quan đến vị trí trung tính của cảm biến cần điều khiển nghiêng, bản thân cảm biến, dây điện hoặc bảng điều khiển van điện từ tỷ lệ.

Trình tự xử lý phù hợp là:

1. Đưa cần nghiêng về vị trí trung tính.
2. Đo điện áp tại chân số 4 và số 2 của giắc CS1S.
3. Kiểm tra dây điện và nguồn cấp 5 V nếu điện áp bất thường.
4. Điều chỉnh, sửa chữa hoặc thay cảm biến khi dây dẫn bình thường.
5. Kiểm tra bảng điều khiển van điện từ tỷ lệ nếu điện áp tín hiệu đạt chuẩn.

Lưu ý về tài liệu: Phần quy trình sửa chữa trong bản tiếng Anh có một chỗ ghi “lift lever sensor”, trong khi nội dung phát hiện, triệu chứng và nguyên nhân đều chỉ đến tilt lever sensor – cảm biến cần nghiêng. Bài viết sử dụng “cảm biến cần nghiêng” theo ngữ cảnh thống nhất của mã ALA-5207.
