Cảnh báo ALA-5209 xe nâng điện Komatsu FB10/13/14/15/18/20-12: Nguyên nhân và cách xử lý

Cảnh báo ALA-5209 trên xe nâng điện Komatsu là gì?

Cảnh báo ALA-5209 xuất hiện khi người vận hành bật khóa điện ON trong lúc cần điều khiển ATT 2 đang nằm ở vị trí khác vị trí trung gian (neutral).

Mã cảnh báo này liên quan đến tín hiệu đầu ra của cảm biến cần ATT 2. Khi hệ thống phát hiện điện áp tín hiệu không nằm trong phạm vi cho phép, màn hình đồng hồ sẽ hiển thị ALA-5209.

Cảnh báo áp dụng cho các mẫu xe nâng điện:

• Komatsu FB10-12
• Komatsu FB13-12
• Komatsu FB14-12
• Komatsu FB15-12
• Komatsu FB18-12
• Komatsu FB20-12

Dấu hiệu khi xe xuất hiện cảnh báo ALA-5209

Theo tài liệu kỹ thuật Komatsu, xe có thể xuất hiện các hiện tượng sau:

• Chức năng ATT 2 không hoạt động.
• Cảnh báo xuất hiện ngay sau khi bật khóa điện ON.
• Các chức năng khác của xe có thể vẫn hoạt động, tùy thuộc nguyên nhân gây lỗi.

Nguyên nhân gây cảnh báo ALA-5209

Những nguyên nhân chính gồm:

1. Cảm biến cần ATT 2 được điều chỉnh không đúng.
2. Cảm biến cần ATT 2 bị hỏng.
3. Dây điện hoặc giắc nối trong mạch cảm biến cần ATT 2 bị lỗi, chẳng hạn đứt dây, chập mạch, tiếp xúc kém hoặc giắc bị lỏng.
4. Nguồn điện 5 V cấp cho cảm biến không ổn định.
5. Bộ điều khiển van điện từ tỷ lệ có thể bị lỗi nếu tín hiệu đo được tại cảm biến vẫn bình thường.

Quy trình kiểm tra và xử lý cảnh báo ALA-5209

Cảnh báo an toàn: Đỗ xe trên nền bằng phẳng, hạ càng xuống đất, kéo phanh đỗ và ngắt nguồn điện trước khi tháo giắc hoặc sửa chữa dây dẫn. Việc đo điện áp khi xe đang cấp điện nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Bước 1: Kiểm tra vị trí cần ATT 2

Đưa cần ATT 2 hoàn toàn về vị trí trung gian, sau đó:

1. Tắt khóa điện.
2. Chờ hệ thống ngắt hoàn toàn.
3. Bật lại khóa điện ON.
4. Kiểm tra xem cảnh báo ALA-5209 còn xuất hiện hay không.

Nếu mã lỗi biến mất, cần kiểm tra và điều chỉnh lại cơ cấu hồi cần hoặc vị trí lắp cảm biến.

Bước 2: Đo điện áp tín hiệu cảm biến cần ATT 2

Xác nhận tín hiệu của cảm biến cần ATT 2 có được đưa vào bộ điều khiển hay không.

Tiến hành đo điện áp giữa:

• Chân số 6 của giắc CS1
• Chân số 2 của giắc CS1

Giá trị điện áp tiêu chuẩn:

Cần sử dụng đồng hồ vạn năng phù hợp và tránh làm chập các chân giắc trong quá trình đo.

Bước 3: Xử lý theo kết quả đo điện áp

Trường hợp điện áp nằm trong khoảng 2,39–2,61 V

Nếu điện áp tín hiệu cảm biến bình thường nhưng cảnh báo vẫn xuất hiện, theo quy trình trong tài liệu, cần kiểm tra và thay thế bộ điều khiển van điện từ tỷ lệ.

Không nên thay ngay bộ điều khiển khi chưa xác nhận dây dẫn, giắc điện và nguồn cấp đều bình thường.

Trường hợp điện áp ngoài khoảng 2,39–2,61 V

Kiểm tra dây điện từ cảm biến cần ATT 2 đến bộ điều khiển van điện từ tỷ lệ, bao gồm:

• Dây dẫn bị đứt hoặc chập mạch.
• Giắc cắm bị lỏng.
• Chân giắc bị cong, cháy hoặc oxy hóa.
• Dây điện bị cọ xát, bong lớp cách điện.
• Nguồn cấp 5 V cho cảm biến không ổn định.

Nếu phát hiện dây hoặc giắc bị hỏng, hãy sửa chữa hoặc thay thế, sau đó đo lại điện áp.

Bước 4: Kiểm tra cảm biến cần ATT 2

Nếu điện áp không bình thường nhưng dây dẫn và giắc điện đều tốt, cần:

1. Kiểm tra vị trí lắp cảm biến.
2. Điều chỉnh lại cảm biến cần ATT 2.
3. Kiểm tra khả năng hồi về vị trí trung gian của cần điều khiển.
4. Sửa chữa hoặc thay cảm biến nếu cảm biến bị hỏng.

Sau khi sửa chữa, đưa cần ATT 2 về trung gian, bật lại khóa điện và kiểm tra hoạt động của chức năng ATT 2.

Điều kiện hệ thống xác định bất thường

Hệ thống ghi nhận cảnh báo khi điện áp đầu ra trung gian của cảm biến cần điều khiển nằm:

• Ngoài khoảng 2,14–2,82 V

Cần phân biệt hai khoảng điện áp:

Kiểm tra nhanh ALA-5209 theo các mã xuất hiện cùng lúc

Các mã cảnh báo xuất hiện đồng thời giúp xác định nhanh nguyên nhân:

Trong một số trường hợp, màn hình có thể hiển thị nhiều mã cảnh báo chứ không chỉ riêng ALA-5209. Vì vậy, kỹ thuật viên cần ghi lại toàn bộ mã đang xuất hiện trước khi kiểm tra.

Lưu ý khi ALA-5292 và ALA-5294 xuất hiện đồng thời

Nếu màn hình đồng thời hiển thị ALA-5292 và ALA-5294, cần kiểm tra và xử lý hai mã này trước. Sau đó mới tiếp tục chẩn đoán ALA-5209 theo quy trình tương ứng.

Việc chỉ xử lý ALA-5209 mà bỏ qua các mã liên quan có thể dẫn đến chẩn đoán sai cảm biến hoặc thay thế linh kiện không cần thiết.

Có nên tiếp tục vận hành khi xe báo ALA-5209?

Không nên tiếp tục sử dụng chức năng ATT 2 khi cảnh báo đang xuất hiện, bởi chức năng này có thể không hoạt động hoặc phản hồi không đúng theo thao tác của người lái.

Hãy hạ hàng và bộ công tác về vị trí an toàn, đỗ xe đúng quy định rồi tiến hành kiểm tra. Không tự ý đấu tắt cảm biến hoặc cấp điện trực tiếp cho van điện từ.

Câu hỏi thường gặp về cảnh báo ALA-5209

ALA-5209 có phải chắc chắn do cảm biến ATT 2 bị hỏng không?

Không. Mã này còn có thể xuất hiện do cảm biến điều chỉnh sai, dây điện bị đứt hoặc chập, giắc tiếp xúc kém, nguồn 5 V bất thường hoặc bộ điều khiển van điện từ tỷ lệ bị lỗi.

Điện áp tiêu chuẩn của cảm biến ATT 2 là bao nhiêu?

Điện áp tiêu chuẩn đo giữa chân số 6 và chân số 2 của giắc CS1 là 2,39–2,61 V.

Vì sao ALA-5209 xuất hiện ngay khi bật khóa điện?

Một nguyên nhân thường gặp là cần ATT 2 không ở vị trí trung gian khi bật khóa. Ngoài ra, điện áp đầu ra của cảm biến có thể đang nằm ngoài phạm vi cho phép.

Sửa xong có cần kiểm tra lại xe không?

Có. Sau khi sửa chữa, cần kiểm tra lại điện áp cảm biến, xóa hoặc xác nhận mã cảnh báo đã hết, đồng thời thử chức năng ATT 2 trong khu vực an toàn và không mang tải trước.

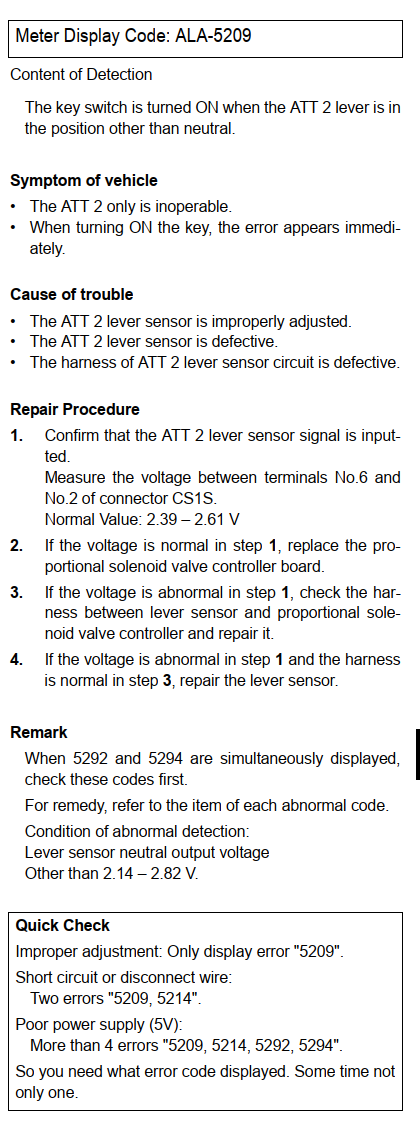

Tài liệu kỹ thuật hãng Komatsu

Kết luận

Cảnh báo ALA-5209 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12 liên quan đến tín hiệu cảm biến cần ATT 2. Trình tự xử lý nên bắt đầu bằng việc đưa cần về trung gian, đo điện áp giữa chân 6 và chân 2 của giắc CS1, kiểm tra dây dẫn, nguồn 5 V và cảm biến trước khi xem xét thay bộ điều khiển.

Nội dung trên được biên soạn dựa theo tài liệu kỹ thuật Komatsu trong hình ảnh được cung cấp. Công việc đo kiểm và sửa chữa hệ thống điện–điện tử nên do kỹ thuật viên xe nâng có chuyên môn thực hiện.
