Hướng dẫn xử lý cảnh báo ALA-5210 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Cảnh báo ALA-5210 xuất hiện khi người vận hành bật khóa điện trong lúc cần điều khiển ATT 3 không ở vị trí trung gian (vị trí N).

Khi cảnh báo được ghi nhận, chức năng ATT 3 sẽ không hoạt động. Kỹ thuật viên cần kiểm tra vị trí cần điều khiển, điện áp tín hiệu cảm biến và dây điện trước khi quyết định thay thế linh kiện.

Cảnh báo ALA-5210 là gì?

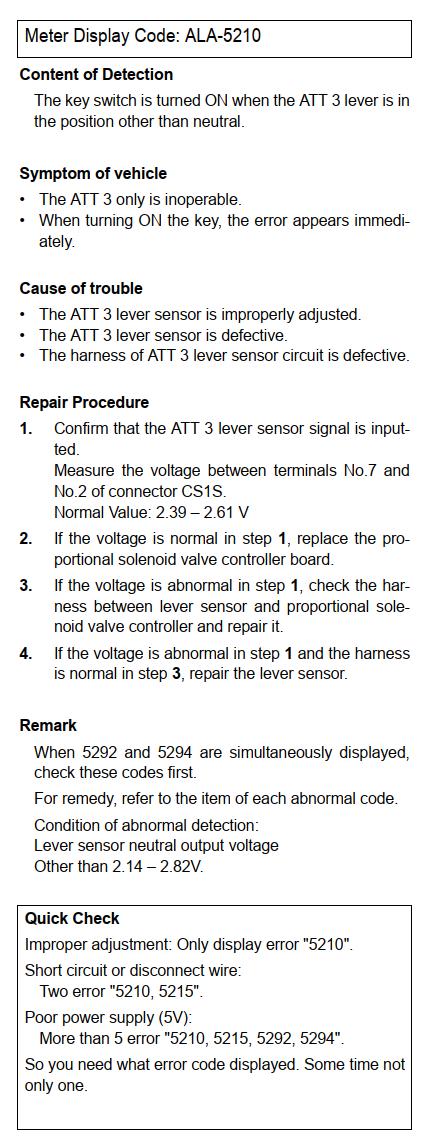

Theo tài liệu kỹ thuật Komatsu:

Meter Display Code: ALA-5210
Khóa điện được bật ON khi cần ATT 3 đang ở vị trí khác vị trí trung gian.

Mã cảnh báo này áp dụng cho các dòng xe nâng điện Komatsu:

• Komatsu FB10-12
• Komatsu FB13-12
• Komatsu FB14-12
• Komatsu FB15-12
• Komatsu FB18-12
• Komatsu FB20-12

Hiện tượng khi xe báo ALA-5210

Khi xảy ra cảnh báo ALA-5210, xe có các biểu hiện sau:

• Chỉ riêng chức năng ATT 3 không hoạt động.
• Cảnh báo xuất hiện ngay sau khi bật khóa điện ON.
• Các chức năng khác có thể vẫn hoạt động tùy theo mã cảnh báo xuất hiện đồng thời.

Nguyên nhân gây cảnh báo ALA-5210

Tài liệu Komatsu xác định ba nhóm nguyên nhân chính:

1. Cảm biến cần ATT 3 được điều chỉnh không đúng.
2. Cảm biến cần ATT 3 bị hỏng.
3. Dây điện trong mạch cảm biến cần ATT 3 bị đứt, chập hoặc tiếp xúc không tốt.

Ngoài ra, nếu điện áp tín hiệu cảm biến bình thường nhưng cảnh báo vẫn xuất hiện, cần xem xét bo mạch điều khiển van điện từ tỷ lệ.

Quy trình kiểm tra và xử lý cảnh báo ALA-5210

Bước 1: Đưa cần ATT 3 về vị trí trung gian

Tắt khóa điện, kiểm tra và đưa cần điều khiển ATT 3 về đúng vị trí trung gian. Sau đó bật lại khóa điện để kiểm tra.

Nếu cảnh báo biến mất, nguyên nhân có thể do người vận hành bật khóa khi cần ATT 3 chưa ở vị trí N.

Nếu cảnh báo vẫn còn, tiếp tục đo tín hiệu cảm biến.

Bước 2: Kiểm tra điện áp tín hiệu cảm biến cần ATT 3

Xác nhận tín hiệu cảm biến cần ATT 3 có được truyền về bộ điều khiển hay không.

Đo điện áp giữa:

• Chân số 7
• Chân số 2
• Trên giắc nối CS1S

Điện áp tiêu chuẩn: 2,39–2,61 V

Nên sử dụng đồng hồ vạn năng phù hợp và thao tác cẩn thận để tránh làm chập các chân giắc.

Bước 3: Xử lý khi điện áp nằm trong tiêu chuẩn

Nếu điện áp đo được nằm trong khoảng 2,39–2,61 V nhưng cảnh báo ALA-5210 vẫn xuất hiện, tài liệu yêu cầu:

• Kiểm tra lại độ chắc chắn và tình trạng tiếp xúc của giắc nối.
• Nếu kết nối bình thường, thay bo mạch điều khiển van điện từ tỷ lệ.

Bước 4: Kiểm tra dây điện khi điện áp bất thường

Nếu điện áp đo được không nằm trong khoảng tiêu chuẩn, kiểm tra dây điện từ:

• Cảm biến cần ATT 3;
• Đến bộ điều khiển van điện từ tỷ lệ.

Cần kiểm tra các tình trạng:

• Dây điện bị đứt;
• Dây bị chập mạch;
• Chân giắc bị lỏng hoặc oxy hóa;
• Dây bị cọ xát, bong lớp cách điện;
• Điểm nối tiếp xúc kém.

Nếu phát hiện hư hỏng, sửa chữa hoặc thay dây điện, sau đó đo lại điện áp và kiểm tra hoạt động của ATT 3.

Bước 5: Kiểm tra và sửa cảm biến cần ATT 3

Nếu điện áp bất thường nhưng dây điện được xác nhận bình thường, nguyên nhân nằm ở cảm biến cần ATT 3.

Tiến hành:

• Kiểm tra cách lắp và vị trí điều chỉnh cảm biến;
• Điều chỉnh cảm biến để điện áp trung gian trở về tiêu chuẩn;
• Sửa chữa hoặc thay cảm biến nếu cảm biến bị hỏng.

Sau khi xử lý, điện áp tại vị trí trung gian cần đạt 2,39–2,61 V.

Điều kiện phát hiện bất thường

Bộ điều khiển ghi nhận cảnh báo khi điện áp đầu ra trung gian của cảm biến cần điều khiển nằm:

• Ngoài phạm vi 2,14–2,82 V.

Cần phân biệt hai khoảng điện áp:

Kiểm tra nhanh theo mã cảnh báo đi kèm

Các mã xuất hiện đồng thời giúp xác định nhanh dạng hư hỏng:

Nếu ALA-5292 và ALA-5294 xuất hiện cùng lúc với ALA-5210, cần kiểm tra và xử lý hai mã này trước. Sau đó mới tiếp tục chẩn đoán ALA-5210.

Sơ đồ chẩn đoán nhanh cảnh báo ALA-5210

1. Đưa cần ATT 3 về vị trí trung gian và bật lại khóa điện.
2. Đọc toàn bộ mã cảnh báo đang hiển thị.
3. Nếu có ALA-5292 và ALA-5294, kiểm tra các mã này trước.
4. Đo điện áp giữa chân 7 và chân 2 của giắc CS1S.
5. Điện áp bình thường: kiểm tra và thay bo mạch điều khiển van điện từ tỷ lệ nếu cần.
6. Điện áp bất thường: kiểm tra dây điện giữa cảm biến và bộ điều khiển.
7. Dây điện bình thường: điều chỉnh, sửa chữa hoặc thay cảm biến cần ATT 3.
8. Kiểm tra lại chức năng ATT 3 sau khi sửa chữa.

Lưu ý an toàn khi sửa chữa

• Đỗ xe trên nền phẳng, hạ càng xuống đất và kéo phanh đỗ.
• Tắt khóa điện trước khi tháo giắc hoặc sửa dây điện.
• Không nối tắt cảm biến để tiếp tục vận hành xe.
• Không thay bo mạch khi chưa đo điện áp và kiểm tra dây dẫn.
• Việc đo điện trên giắc CS1S nên do kỹ thuật viên có chuyên môn thực hiện.
• Sau khi sửa chữa, cần thử ATT 3 ở khu vực an toàn, không mang tải.

Câu hỏi thường gặp về cảnh báo ALA-5210

Xe báo ALA-5210 có tiếp tục sử dụng được không?

Khi cảnh báo xuất hiện, chức năng ATT 3 không hoạt động. Không nên tiếp tục sử dụng bộ công tác liên quan đến ATT 3 cho đến khi nguyên nhân được kiểm tra và khắc phục.

Điện áp cảm biến cần ATT 3 bao nhiêu là bình thường?

Điện áp đo giữa chân số 7 và chân số 2 của giắc CS1S phải nằm trong khoảng 2,39–2,61 V.

Vì sao ALA-5210 xuất hiện ngay khi bật khóa điện?

Nguyên nhân trực tiếp là hệ thống nhận thấy cần ATT 3 không ở vị trí trung gian. Tình trạng này có thể do vị trí cần điều khiển, cảm biến điều chỉnh sai, cảm biến hỏng hoặc mạch dây điện bị lỗi.

Nếu ALA-5210 đi cùng ALA-5292 và ALA-5294 thì xử lý thế nào?

Cần kiểm tra và xử lý ALA-5292 và ALA-5294 trước, vì các mã này liên quan đến tình trạng nguồn cảm biến 5 V bất thường và có thể làm sai lệch tín hiệu ATT 3.

Tài liệu kỹ thuật hãng Komatsu

Kết luận

Cảnh báo ALA-5210 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12 cho biết cần ATT 3 không được hệ thống xác nhận ở vị trí trung gian khi bật khóa điện. Nguyên nhân thường gặp là cảm biến điều chỉnh sai, cảm biến hỏng hoặc dây điện trong mạch cảm biến bị lỗi.

Trình tự xử lý đúng là kiểm tra mã đi kèm, đo điện áp tại giắc CS1S, kiểm tra dây điện rồi mới sửa cảm biến hoặc thay bo mạch điều khiển. Không nên thay linh kiện khi chưa hoàn thành các phép đo theo tài liệu kỹ thuật.
