Hướng dẫn xử lý cảnh báo ALA-5229 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12

Cảnh báo ALA-5229 xuất hiện khi chức năng tự động đưa khung nâng về vị trí nằm ngang dừng trước hoặc sau vị trí hoàn tất. Theo tài liệu kỹ thuật Komatsu, đây là vấn đề liên quan đến cơ khí hoặc hệ thống thủy lực, không phải lỗi điện.

Cảnh báo này áp dụng cho các dòng xe nâng điện:

• Komatsu FB10-12
• Komatsu FB13-12
• Komatsu FB14-12
• Komatsu FB15-12
• Komatsu FB18-12
• Komatsu FB20-12

Cảnh báo ALA-5229 có nghĩa là gì?

Mã hiển thị trên đồng hồ: ALA-5229

Nội dung phát hiện: Chức năng đưa khung nâng về phương ngang dừng tại vị trí trước hoặc sau vị trí hoàn tất.

Nói cách khác, khi người vận hành sử dụng chức năng tự động cân bằng, khung nâng không dừng chính xác tại vị trí ngang tiêu chuẩn.

Hiện tượng của xe khi xuất hiện ALA-5229

Xe nâng có thể xuất hiện những biểu hiện sau:

• Khung nâng dừng trước vị trí nằm ngang.
• Khung nâng vượt qua rồi mới dừng sau vị trí nằm ngang.
• Vị trí dừng tự động không chính xác.
• Vị trí dừng có thể bị thay đổi giữa các lần vận hành.

Trong trường hợp này, người vận hành vẫn có thể điều khiển nghiêng khung nâng bằng tay.

Nguyên nhân cảnh báo ALA-5229

Theo tài liệu kỹ thuật Komatsu, nguyên nhân của cảnh báo ALA-5229 là sự cố cơ khí. Cần phân biệt hai trường hợp cụ thể.

1. Khung nâng luôn dừng sai tại cùng một vị trí

Nếu khung nâng luôn dừng trước hoặc sau vị trí ngang với mức sai lệch gần như giống nhau, nguyên nhân có thể là:

• Vị trí dừng được điều chỉnh không chính xác.
• Cơ cấu xác định vị trí nằm ngang bị sai lệch.

2. Vị trí dừng thay đổi sau mỗi lần vận hành

Nếu khung nâng không dừng cố định mà vị trí dừng liên tục thay đổi, cần kiểm tra:

• Van khóa nghiêng bị kẹt.
• Con trượt van nghiêng trong cụm van điều khiển thủy lực bị kẹt.
• Cơ cấu cơ khí cản trở chuyển động nghiêng của khung nâng.

Lưu ý quan trọng: ALA-5229 không phải là lỗi hệ thống điện.

Cách kiểm tra và xử lý cảnh báo ALA-5229

Bước 1: Đưa xe về trạng thái an toàn

Trước khi kiểm tra, cần:

• Đỗ xe trên bề mặt bằng phẳng.
• Hạ càng nâng xuống sát mặt đất.
• Chuyển cần điều khiển về vị trí trung gian.
• Kéo phanh đỗ và tắt khóa điện.
• Ngắt nguồn ắc quy nếu phải can thiệp vào cơ cấu máy.

Không đứng hoặc làm việc bên dưới khung nâng khi chưa có biện pháp chống đỡ an toàn.

Bước 2: Kiểm tra vị trí dừng của khung nâng

Bật xe và thử chức năng tự động đưa khung nâng về phương ngang nhiều lần.

Quan sát xem:

• Khung nâng có luôn dừng sai tại cùng một vị trí hay không.
• Vị trí dừng có thay đổi giữa các lần thử hay không.
• Chức năng nghiêng bằng tay có hoạt động bình thường hay không.

Kết quả kiểm tra này giúp xác định lỗi do điều chỉnh vị trí hay do van thủy lực bị kẹt.

Bước 3: Kiểm tra vật cản cơ khí

Nếu hiện tượng xảy ra thường xuyên, hãy kiểm tra toàn bộ cơ cấu có thể cản trở chuyển động nghiêng, bao gồm:

• Khớp quay của khung nâng.
• Chốt và bạc lắp ghép.
• Xi lanh nghiêng và các điểm liên kết.
• Ống thủy lực bị gập, xoắn hoặc mắc vào bộ phận khác.
• Vật lạ, bụi bẩn hoặc chi tiết biến dạng cản trở chuyển động.

Loại bỏ vật cản và sửa chữa những bộ phận cơ khí bị kẹt hoặc biến dạng.

Bước 4: Điều chỉnh lại vị trí dừng

Nếu khung nâng luôn dừng sai tại cùng một vị trí, cần kiểm tra và điều chỉnh lại vị trí dừng ngang.

Việc điều chỉnh phải bảo đảm:

• Khung nâng dừng đúng vị trí nằm ngang.
• Vị trí dừng ổn định sau nhiều lần thử.
• Không làm thay đổi hành trình nghiêng an toàn của khung nâng.

Nên để kỹ thuật viên có chuyên môn thực hiện việc điều chỉnh theo thông số của xe.

Bước 5: Kiểm tra van khóa nghiêng và con trượt van nghiêng

Nếu vị trí dừng thay đổi sau mỗi lần vận hành, cần kiểm tra:

• Van khóa nghiêng có bị kẹt hay không.
• Con trượt điều khiển nghiêng trong cụm van thủy lực có di chuyển trơn tru không.
• Dầu thủy lực có bẩn hoặc chứa cặn làm kẹt van không.
• Các đường dầu có bị tắc nghẽn hoặc rò rỉ không.

Vệ sinh, sửa chữa hoặc thay thế bộ phận bị hư hỏng nếu xác định có hiện tượng kẹt van.

Bước 6: Vận hành kiểm tra sau sửa chữa

Sau khi xử lý:

1. Khởi động xe và thử nghiêng khung nâng bằng tay.
2. Thực hiện chức năng tự động đưa khung nâng về vị trí ngang nhiều lần.
3. Kiểm tra xem khung nâng có dừng đúng và ổn định không.
4. Xác nhận cảnh báo ALA-5229 không tiếp tục xuất hiện.

Có thể tiếp tục sử dụng xe khi xuất hiện ALA-5229 không?

Theo tài liệu, hiện tượng này không được xem là bất thường nghiêm trọng và xe vẫn có thể điều khiển nghiêng bằng tay. Tuy nhiên, nếu cảnh báo xuất hiện thường xuyên, cần kiểm tra và sửa chữa các bộ phận cơ khí cản trở chuyển động.

Không nên tiếp tục sử dụng chức năng tự động cân bằng khi vị trí dừng không chính xác, đặc biệt trong quá trình nâng, hạ hoặc vận chuyển hàng hóa.

Bảng chẩn đoán nhanh ALA-5229

Câu hỏi thường gặp về cảnh báo ALA-5229

ALA-5229 có phải lỗi điện không?

Không. Tài liệu kỹ thuật Komatsu ghi rõ đây không phải lỗi điện. Nguyên nhân cần tập trung kiểm tra thuộc phần cơ khí và hệ thống điều khiển thủy lực.

Xe có còn nghiêng khung nâng bằng tay được không?

Có. Khi xuất hiện ALA-5229, thao tác nghiêng khung nâng bằng tay vẫn có thể thực hiện được.

Khi nào cần kiểm tra cụm van thủy lực?

Cần kiểm tra van khóa nghiêng và con trượt van nghiêng khi vị trí dừng của khung nâng thay đổi giữa các lần vận hành.

Khi nào cần điều chỉnh lại vị trí dừng?

Nếu khung nâng luôn dừng sai tại cùng một vị trí, khả năng cao vị trí dừng đang được điều chỉnh không chính xác.

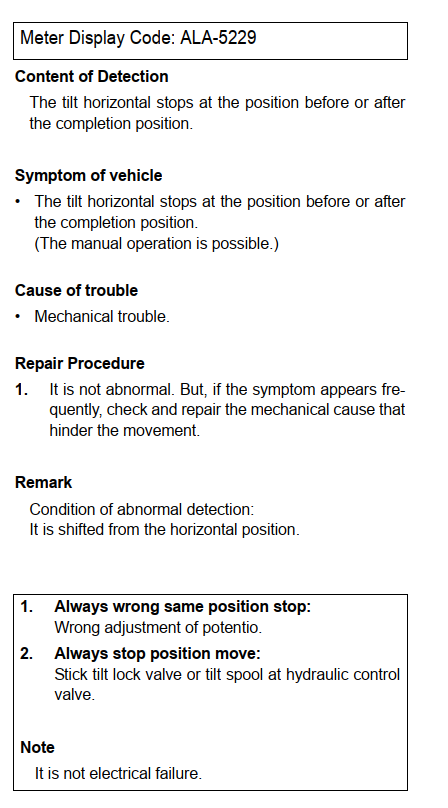

Tài liệu hãng Komatsu sửa lỗi này

Kết luận

Cảnh báo ALA-5229 trên xe nâng điện Komatsu FB10/13/14/15/18/20-12 cho biết chức năng tự động cân bằng khung nâng dừng trước hoặc sau vị trí nằm ngang tiêu chuẩn. Đây là vấn đề cơ khí hoặc thủy lực, không phải lỗi điện.

Nếu khung nâng luôn dừng sai tại cùng một điểm, hãy kiểm tra phần điều chỉnh vị trí. Nếu điểm dừng liên tục thay đổi, cần kiểm tra van khóa nghiêng và con trượt van nghiêng trong cụm van điều khiển thủy lực. Khi cảnh báo xuất hiện thường xuyên, nên dừng xe để kiểm tra và sửa chữa nhằm bảo đảm an toàn vận hành.
