Hướng dẫn sửa lỗi ERR18-8120 xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR18-8120 trên xe nâng điện Komatsu cho biết quá trình truyền hoặc nhận tín hiệu CAN của bộ điều khiển di chuyển bên trái – Travel (L) Controller có dấu hiệu bất thường. Theo tài liệu kỹ thuật, nguyên nhân thường liên quan đến giắc cắm, dây điện hoặc chính bộ điều khiển di chuyển bên trái.

Bài viết này áp dụng cho các dòng xe:

Lỗi ERR18-8120 xe nâng Komatsu là gì?

Tên đầy đủ của mã lỗi trong tài liệu kỹ thuật là:

ERR18-8120: Abnormal CAN Transmission/Reception Process of Travel (L) Controller.

Có thể hiểu là:

Quá trình truyền hoặc nhận dữ liệu CAN của bộ điều khiển di chuyển bên trái bị bất thường.

Hiện tượng được tài liệu mô tả là kết nối tại giắc cắm của bộ điều khiển Travel (L) bị gián đoạn hoặc không ổn định.

Khi lỗi xuất hiện, khả năng di chuyển của xe có thể bị ảnh hưởng. Người vận hành nên dừng xe tại vị trí an toàn và kiểm tra trước khi tiếp tục sử dụng.

Nguyên nhân gây lỗi ERR18-8120

Theo tài liệu sửa chữa Komatsu, lỗi ERR18-8120 có thể xuất phát từ hai nhóm nguyên nhân chính:

Giắc dây điện của bộ điều khiển Travel (L) tiếp xúc kém hoặc bị chập mạch.
Bộ điều khiển di chuyển bên trái Travel (L) Controller bị hỏng hoặc hoạt động bất thường.

Một số tình trạng thực tế cần kiểm tra gồm:

Giắc cắm bị lỏng hoặc tuột.
Chân giắc bị oxy hóa, bẩn hoặc tiếp xúc kém.
Đầu cực trong giắc bị lỏng.
Dây CAN bị đứt, chập hoặc hư hỏng.
Bộ điều khiển Travel (L) bị lỗi bên trong.

Chuẩn bị trước khi kiểm tra

Trước khi sửa chữa, cần thực hiện các biện pháp an toàn sau:

Đỗ xe trên nền phẳng và hạ càng nâng xuống sát mặt đất.
Kéo phanh tay và tắt khóa điện.
Ngắt giắc bình điện trước khi tháo giắc bộ điều khiển.
Không đo điện trở khi mạch vẫn đang được cấp nguồn.
Sử dụng đồng hồ vạn năng phù hợp.
Đánh dấu vị trí giắc và dây điện trước khi tháo.

Quy trình kiểm tra và sửa lỗi ERR18-8120

Bước 1: Kiểm tra giắc cắm bộ điều khiển Travel (L)

Quan sát trực tiếp giắc cắm và các đầu cực của bộ điều khiển di chuyển bên trái.

Cần kiểm tra:

Giắc có bị tuột hoặc kết nối không hoàn toàn hay không.
Khóa giữ giắc có bị gãy hay lỏng không.
Chân giắc có bị cong, tụt hoặc cháy xém không.
Đầu cực có bị lỏng, bẩn hoặc oxy hóa không.

Kết quả đánh giá:

Nếu giắc không bị tuột và đầu cực không bị lỏng: chuyển sang bước 2.
Nếu phát hiện tiếp xúc kém: vệ sinh giắc bằng dung dịch phục hồi tiếp điểm điện, sau đó kết nối lại chắc chắn.

Sau khi xử lý, bật khóa điện và kiểm tra xem lỗi ERR18-8120 còn xuất hiện hay không.

Bước 2: Đo điện trở tại giắc dụng cụ chẩn đoán

Giữ nguyên trạng thái kết nối của các thiết bị trên xe, sau đó dùng đồng hồ đo điện trở tại các chân của giắc dụng cụ chẩn đoán.

Đo giữa:

Chân số 2, dây màu xanh lá.
Chân số 3, dây màu xanh dương.

Giá trị tiêu chuẩn: 40–70 Ω.

Kết quả đánh giá:

Nếu điện trở nằm trong khoảng 40–70 Ω: chuyển sang bước 3.
Nếu điện trở nằm ngoài phạm vi tiêu chuẩn: kiểm tra, sửa chữa hoặc thay thế dây điện.

Giá trị bất thường có thể cho thấy đường truyền CAN bị đứt, chập hoặc tiếp xúc không ổn định.

Bước 3: Kiểm tra đường CAN giữa Travel (L) Controller và bảng đồng hồ

Ngắt giắc dây điện trước khi đo. Kiểm tra điện trở đường dây CAN giữa giắc CN3-D2 của bộ điều khiển Travel (L) và bảng đồng hồ Meter Panel.

Đo tại các vị trí:

CN3-D2 chân số 8, dây màu xanh lá ↔ Meter Panel chân số 1, dây màu xanh lá: 0 Ω.
CN3-D2 chân số 2, dây màu xanh dương ↔ Meter Panel chân số 9, dây màu xanh dương: 0 Ω.

Kết quả đánh giá:

Nếu cả hai đường dây có điện trở 0 Ω: chuyển sang bước 4.
Nếu điện trở không đạt yêu cầu: sửa chữa hoặc thay thế bó dây điện.

Giá trị 0 Ω trong tài liệu được hiểu là đường dây phải thông mạch với điện trở gần bằng 0 Ω.

Bước 4: Kiểm tra đường CAN giữa Travel (R) và Travel (L) Controller

Ngắt giắc dây điện, sau đó đo điện trở đường truyền CAN giữa bộ điều khiển di chuyển bên phải Travel (R) và bộ điều khiển di chuyển bên trái Travel (L).

Kiểm tra hai đường dây sau:

CN3-D1 chân số 8, dây xanh lá sọc trắng ↔ CN3-D2 chân số 9, dây xanh lá sọc trắng: 0 Ω.
CN3-D1 chân số 2, dây xanh dương sọc trắng ↔ CN3-D2 chân số 3, dây xanh dương sọc trắng: 0 Ω.

Kết quả đánh giá:

Nếu các đường dây đều đạt 0 Ω: thay thế bộ điều khiển Travel (L).
Nếu điện trở không đạt yêu cầu: sửa chữa hoặc thay thế bó dây điện.

Chỉ nên kết luận bộ điều khiển Travel (L) bị hỏng sau khi đã xác nhận giắc cắm và toàn bộ đường dây CAN đều bình thường.

Bảng tóm tắt quy trình xử lý

Vị trí kiểm tra	Giá trị tiêu chuẩn	Hướng xử lý khi không đạt
Giắc bộ điều khiển Travel (L)	Không lỏng, không tuột	Vệ sinh và kết nối lại
Giắc dụng cụ chẩn đoán chân 2–3	40–70 Ω	Sửa hoặc thay dây điện
CN3-D2 chân 8 ↔ Meter Panel chân 1	0 Ω	Sửa hoặc thay dây điện
CN3-D2 chân 2 ↔ Meter Panel chân 9	0 Ω	Sửa hoặc thay dây điện
CN3-D1 chân 8 ↔ CN3-D2 chân 9	0 Ω	Sửa hoặc thay dây điện
CN3-D1 chân 2 ↔ CN3-D2 chân 3	0 Ω	Sửa hoặc thay dây điện
Tất cả dây và giắc đều đạt chuẩn	Bình thường	Thay Travel (L) Controller

Có nên tiếp tục vận hành xe khi báo ERR18-8120?

Không nên tiếp tục khai thác xe trong thời gian dài khi lỗi ERR18-8120 còn xuất hiện. Đây là lỗi liên quan đến mạng truyền thông CAN của bộ điều khiển di chuyển, vì vậy xe có thể hoạt động không ổn định hoặc mất chức năng di chuyển.

Nếu lỗi xuất hiện chập chờn, cần đặc biệt kiểm tra giắc cắm và đầu cực. Kết nối lỏng có thể khiến mã lỗi tạm thời biến mất sau khi khởi động lại nhưng tiếp tục tái diễn trong quá trình vận hành.

Lưu ý quan trọng khi sửa chữa

Không thay ngay bộ điều khiển Travel (L) khi chưa đo kiểm hệ thống dây CAN.
Phải tắt khóa điện và ngắt bình trước khi tháo giắc.
Không chọc que đo làm rộng hoặc biến dạng chân giắc.
Sau khi sửa dây, cần bọc cách điện và cố định dây chắc chắn.
Khi thay bộ điều khiển, nên sử dụng đúng mã phụ tùng tương thích với model và số khung xe.
Nếu không có kinh nghiệm sửa chữa hệ thống điều khiển điện tử, nên liên hệ kỹ thuật viên xe nâng Komatsu.

Câu hỏi thường gặp về lỗi ERR18-8120

Lỗi ERR18-8120 có phải do bộ điều khiển Travel (L) bị hỏng không?

Không phải mọi trường hợp đều do bộ điều khiển. Theo tài liệu, cần kiểm tra giắc cắm và dây truyền thông CAN trước. Chỉ thay bộ điều khiển Travel (L) khi các đường dây đều đạt giá trị tiêu chuẩn.

Điện trở tại giắc chẩn đoán bao nhiêu là bình thường?

Điện trở đo giữa chân số 2 màu xanh lá và chân số 3 màu xanh dương phải nằm trong khoảng 40–70 Ω.

Vệ sinh giắc cắm có thể xóa được lỗi không?

Có thể, nếu lỗi bắt nguồn từ đầu cực bẩn, oxy hóa hoặc tiếp xúc không ổn định. Sau khi vệ sinh, phải cắm giắc chắc chắn và kiểm tra lại hoạt động của xe.

Tắt khóa rồi bật lại có sửa được ERR18-8120 không?

Khởi động lại chỉ có thể làm mã lỗi tạm thời biến mất. Nếu giắc, dây CAN hoặc bộ điều khiển vẫn bất thường, lỗi sẽ tiếp tục xuất hiện.

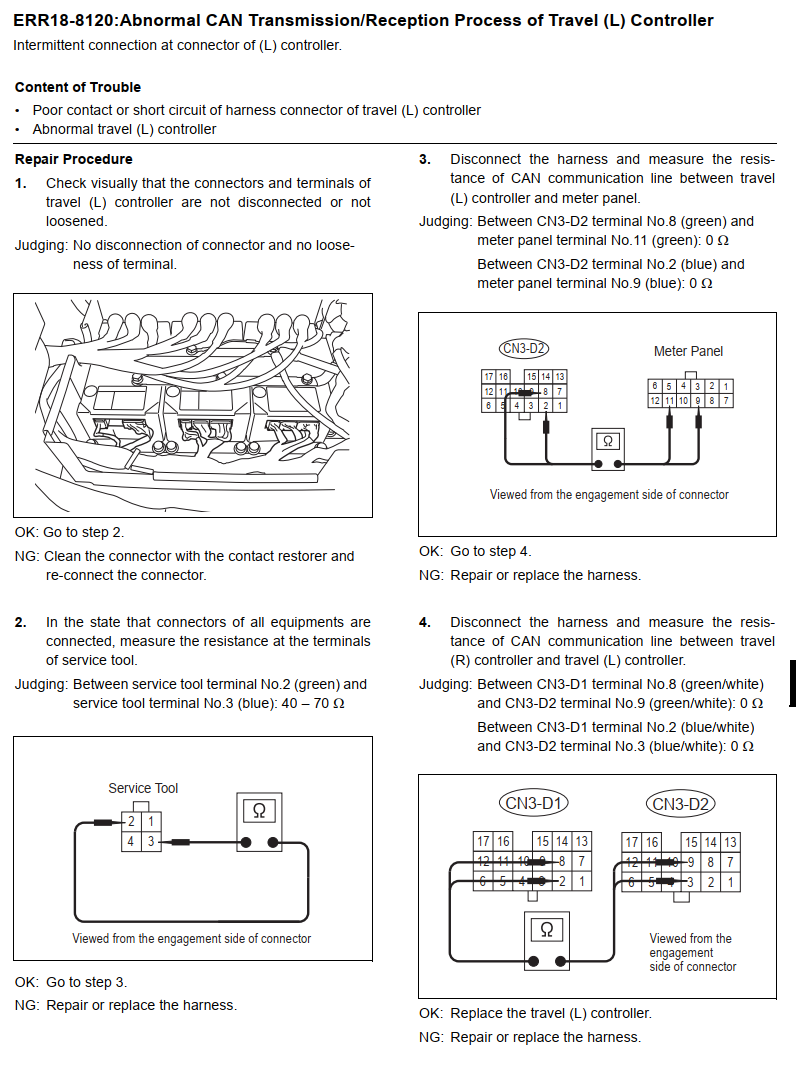

Tài liệu hãng Komatsu về lỗi ERR18-8120

Kết luận

Lỗi ERR18-8120 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến quá trình truyền nhận CAN của bộ điều khiển di chuyển bên trái.

Quy trình xử lý đúng là kiểm tra giắc Travel (L), đo điện trở tại giắc chẩn đoán, kiểm tra đường CAN nối với bảng đồng hồ và kiểm tra đường CAN giữa hai bộ điều khiển di chuyển. Chỉ thay Travel (L) Controller khi giắc cắm và toàn bộ dây dẫn đều đạt tiêu chuẩn nhưng lỗi vẫn còn xuất hiện.
