Lỗi ERR30-8120 xe nâng điện Komatsu FB10-12 đến FB20-12: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi ERR30-8120 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR30-8120 trên xe nâng điện Komatsu cảnh báo quá trình truyền hoặc nhận tín hiệu CAN của bộ điều khiển nâng hạ đang gặp bất thường. Theo tài liệu kỹ thuật, nguyên nhân thường liên quan đến giắc cắm tiếp xúc không tốt, dây điện CAN bị chập hoặc bộ điều khiển nâng hạ gặp sự cố.

Lỗi này có thể xuất hiện trên các dòng xe:

Lỗi ERR30-8120 là gì?

Tên lỗi theo tài liệu:

ERR30-8120: Abnormal CAN Transmission/Reception Process of Cargo Handling Controller

Có thể hiểu là:

Quá trình truyền hoặc nhận dữ liệu CAN của bộ điều khiển nâng hạ bất thường.

Tài liệu đồng thời mô tả hiện tượng là kết nối tại giắc của bộ điều khiển nâng hạ bị gián đoạn hoặc chập chờn.

Khi lỗi xuất hiện, tín hiệu liên lạc giữa bộ điều khiển nâng hạ và các bộ điều khiển khác trên xe có thể không được truyền nhận bình thường. Vì vậy, cần kiểm tra giắc cắm và đường dây CAN trước khi kết luận bộ điều khiển bị hỏng.

Nguyên nhân gây lỗi ERR30-8120

Theo tài liệu kỹ thuật, lỗi ERR30-8120 có thể xuất phát từ hai nhóm nguyên nhân chính:

Giắc dây điện của bộ điều khiển nâng hạ tiếp xúc kém hoặc bị chập mạch

Giắc có thể bị lỏng, tuột, oxy hóa hoặc chân cắm tiếp xúc không ổn định. Dây CAN cũng có thể bị đứt, chập hoặc hư hỏng.

Bộ điều khiển nâng hạ hoạt động bất thường

Nếu giắc cắm và toàn bộ đường dây CAN đều đạt yêu cầu nhưng lỗi vẫn xuất hiện, bộ điều khiển nâng hạ có thể đã bị hỏng.

Chuẩn bị trước khi kiểm tra

Cần chuẩn bị:

Đồng hồ đo điện trở
Dụng cụ tháo và kiểm tra giắc điện
Dung dịch vệ sinh, phục hồi tiếp điểm điện
Sơ đồ chân giắc theo tài liệu kỹ thuật
Đồ bảo hộ phù hợp

Trước khi tháo giắc hoặc sửa dây điện, hãy tắt chìa khóa và thực hiện quy trình cô lập nguồn điện theo hướng dẫn an toàn của xe. Không đo điện trở trên mạch đang có điện.

Quy trình kiểm tra và sửa lỗi ERR30-8120

Bước 1: Kiểm tra giắc của bộ điều khiển nâng hạ

Kiểm tra trực quan các giắc cắm và chân cực tại bộ điều khiển nâng hạ.

Cần xác nhận:

Giắc không bị tuột hoặc cắm chưa hết
Khóa giữ giắc không bị lỏng
Chân cực không bị lỏng
Chân giắc không bị cong, cháy hoặc oxy hóa
Dây điện sát giắc không bị kéo căng hoặc đứt ngầm

Kết quả đánh giá:

Nếu giắc không bị tuột và chân cực không bị lỏng: chuyển sang bước 2.
Nếu phát hiện giắc hoặc chân cực tiếp xúc không tốt: vệ sinh bằng dung dịch phục hồi tiếp điểm, sau đó cắm lại giắc chắc chắn.

Sau khi xử lý, bật lại xe và kiểm tra xem lỗi ERR30-8120 còn xuất hiện hay không.

Bước 2: Đo điện trở mạng CAN tại đầu nối dụng cụ chẩn đoán

Ở trạng thái các giắc của tất cả thiết bị vẫn được kết nối, sử dụng đồng hồ để đo điện trở giữa:

Chân số 2, dây màu xanh lá
Chân số 3, dây màu xanh dương

Giá trị tiêu chuẩn:

40–70 Ω

Đánh giá kết quả:

Nếu điện trở nằm trong khoảng 40–70 Ω: chuyển sang bước 3.
Nếu điện trở nằm ngoài khoảng quy định: sửa chữa hoặc thay thế dây điện.

Giá trị không đạt có thể cho thấy đường truyền CAN bị đứt, chập hoặc tiếp xúc không ổn định tại một vị trí nào đó trong hệ thống.

Bước 3: Kiểm tra đường CAN giữa bộ điều khiển nâng hạ và bộ điều khiển di chuyển bên phải

Ngắt giắc dây điện, sau đó đo điện trở đường truyền CAN giữa bộ điều khiển nâng hạ và bộ điều khiển di chuyển bên phải, ký hiệu Travel (R) controller.

Thực hiện hai phép đo:

Giữa chân số 8 của giắc CN3-P, dây màu xanh lá, và chân số 9 của giắc CN3-D1, dây màu xanh lá
Giữa chân số 2 của giắc CN3-P, dây màu xanh dương, và chân số 2 của giắc CN3-D1, dây màu xanh dương

Giá trị tiêu chuẩn của cả hai phép đo:

0 Ω

Giá trị 0 Ω trong tài liệu thể hiện đường dây phải thông mạch với điện trở gần bằng 0 Ω.

Đánh giá kết quả:

Nếu cả hai đường dây đều đạt yêu cầu: chuyển sang bước 4.
Nếu một trong hai đường dây không đạt: sửa chữa hoặc thay thế bó dây điện.

Khi kiểm tra, nên lắc nhẹ bó dây và giắc cắm để phát hiện trường hợp dây bị đứt ngầm hoặc kết nối chập chờn.

Bước 4: Kiểm tra đường CAN giữa bộ điều khiển nâng hạ và bộ điều khiển van điện từ tỷ lệ

Ngắt giắc dây điện và đo điện trở đường CAN giữa bộ điều khiển nâng hạ với bộ điều khiển van điện từ tỷ lệ.

Thực hiện hai phép đo:

Giữa chân số 9 của giắc CN3-P, dây xanh lá sọc trắng, và chân số 22 của giắc CN1S, dây xanh lá sọc trắng
Giữa chân số 3 của giắc CN3-P, dây xanh dương sọc trắng, và chân số 23 của giắc CN1S, dây xanh dương sọc trắng

Giá trị tiêu chuẩn của cả hai phép đo:

0 Ω

Đánh giá kết quả:

Nếu đường dây đạt yêu cầu: thay thế bộ điều khiển nâng hạ.
Nếu đường dây không đạt yêu cầu: sửa chữa hoặc thay thế bó dây điện.

Chỉ nên kết luận bộ điều khiển nâng hạ bị hỏng sau khi đã xác nhận các giắc cắm và toàn bộ đường dây CAN liên quan đều đạt thông số theo tài liệu.

Bảng thông số kiểm tra lỗi ERR30-8120

Vị trí đo	Chân và màu dây	Giá trị tiêu chuẩn
Đầu nối dụng cụ chẩn đoán	Chân 2 xanh lá – chân 3 xanh dương	40–70 Ω
CN3-P đến CN3-D1	CN3-P chân 8 xanh lá – CN3-D1 chân 9 xanh lá	0 Ω
CN3-P đến CN3-D1	CN3-P chân 2 xanh dương – CN3-D1 chân 2 xanh dương	0 Ω
CN3-P đến CN1S	CN3-P chân 9 xanh lá/trắng – CN1S chân 22 xanh lá/trắng	0 Ω
CN3-P đến CN1S	CN3-P chân 3 xanh dương/trắng – CN1S chân 23 xanh dương/trắng	0 Ω

Thứ tự xử lý lỗi ERR30-8120

Nên xử lý theo đúng trình tự sau:

Kiểm tra độ chắc chắn và tình trạng tiếp xúc của giắc bộ điều khiển nâng hạ.
Vệ sinh và cắm lại giắc nếu phát hiện tiếp xúc kém.
Đo điện trở CAN tại đầu nối dụng cụ chẩn đoán.
Kiểm tra thông mạch giữa CN3-P và CN3-D1.
Kiểm tra thông mạch giữa CN3-P và CN1S.
Sửa chữa hoặc thay bó dây nếu thông số không đạt.
Chỉ thay bộ điều khiển nâng hạ khi tất cả đường dây đều đạt yêu cầu.

Lưu ý quan trọng khi sửa chữa

Không thay bộ điều khiển ngay khi chưa kiểm tra giắc và bó dây.
Phải xác định đúng chiều nhìn của giắc trước khi đếm số chân. Hình trong tài liệu được nhìn từ phía tiếp xúc của đầu nối.
Ghi lại giá trị từng phép đo để tránh nhầm lẫn.
Không chọc que đo quá lớn vào chân giắc vì có thể làm giãn đầu cực.
Sau khi sửa dây, cần bọc cách điện và cố định bó dây chắc chắn.
Không tự ý nối tắt hoặc thay đổi kết cấu đường truyền CAN.
Nếu không có sơ đồ điện, dụng cụ đo hoặc kinh nghiệm sửa xe nâng điện, nên liên hệ kỹ thuật viên chuyên môn.

Câu hỏi thường gặp về lỗi ERR30-8120

Lỗi ERR30-8120 có phải chắc chắn do hỏng bộ điều khiển không?

Không. Theo quy trình của tài liệu, cần kiểm tra giắc cắm và đường dây CAN trước. Chỉ thay bộ điều khiển nâng hạ khi các phép đo đường dây đều đạt yêu cầu.

Điện trở giữa chân 2 và chân 3 của đầu nối chẩn đoán là bao nhiêu?

Khi các giắc của tất cả thiết bị vẫn đang được kết nối, điện trở tiêu chuẩn giữa chân số 2 màu xanh lá và chân số 3 màu xanh dương là 40–70 Ω.

Vì sao phải kiểm tra giắc cắm đầu tiên?

Tài liệu mô tả lỗi liên quan đến kết nối chập chờn tại giắc bộ điều khiển nâng hạ. Giắc lỏng hoặc tiếp xúc kém là nguyên nhân cần được kiểm tra trước khi đo sâu hơn hoặc thay bộ điều khiển.

Khi nào cần thay bộ điều khiển nâng hạ?

Bộ điều khiển nâng hạ chỉ được thay khi giắc cắm bình thường, điện trở mạng CAN đạt yêu cầu và các đường dây từ CN3-P đến CN3-D1, CN1S đều thông mạch đúng tiêu chuẩn.

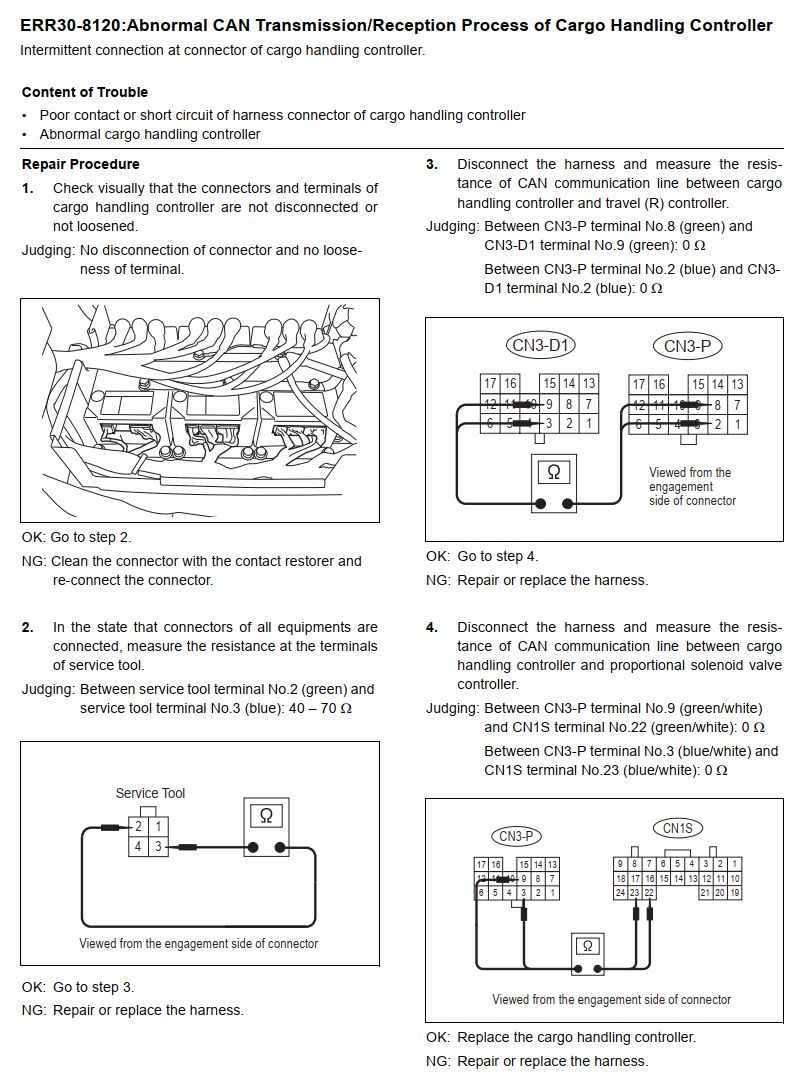

Tài liệu kỹ thuật Komatsu về lỗi R30-8120

Kết luận

Lỗi ERR30-8120 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi truyền hoặc nhận tín hiệu CAN bất thường của bộ điều khiển nâng hạ.

Quy trình sửa chữa cần bắt đầu từ việc kiểm tra và vệ sinh giắc cắm, sau đó đo điện trở mạng CAN, kiểm tra thông mạch từng đoạn dây và cuối cùng mới đánh giá bộ điều khiển nâng hạ. Thực hiện đúng trình tự sẽ giúp xác định chính xác nguyên nhân, tránh thay linh kiện không cần thiết và giảm thời gian dừng xe.
