Hướng dẫn sửa lỗi ERR40-8318 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR40-8318 xuất hiện khi hệ thống phát hiện tín hiệu truyền thông CAN giữa bộ điều khiển di chuyển bên trái và bảng đồng hồ không bình thường. Khi gặp mã lỗi này, kỹ thuật viên cần kiểm tra giắc kết nối, các chân giắc và đường dây CAN trước khi kết luận bộ điều khiển bị hỏng.

Hướng dẫn dưới đây áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR40-8318 trên xe nâng Komatsu là gì?

Theo tài liệu kỹ thuật, ERR40-8318 có nội dung:

“Abnormal CAN Communication between Travel (L) Controller and Meter Panel.”

Có thể hiểu là:

Truyền thông CAN giữa bộ điều khiển di chuyển bên trái – Travel (L) Controller – và bảng đồng hồ Meter Panel không bình thường.

Mạng CAN có nhiệm vụ truyền dữ liệu giữa các bộ điều khiển điện tử trên xe. Khi đường truyền bị gián đoạn hoặc bộ điều khiển gặp sự cố, hệ thống sẽ ghi nhận mã lỗi ERR40-8318.

Nguyên nhân gây lỗi ERR40-8318

Theo tài liệu của Komatsu, lỗi này có thể xuất phát từ hai nhóm nguyên nhân chính:

1. Giắc hoặc dây điện kết nối giữa Travel (L) Controller và bảng đồng hồ tiếp xúc kém hoặc bị chập mạch.
2. Bộ điều khiển di chuyển bên trái Travel (L) Controller hoạt động bất thường.

Trong thực tế kiểm tra, cần ưu tiên kiểm tra giắc và dây điện trước. Chỉ thay bộ điều khiển sau khi đã xác nhận đường dây CAN đáp ứng yêu cầu của tài liệu.

Dụng cụ cần chuẩn bị

• Đồng hồ vạn năng có chức năng đo điện trở
• Dung dịch vệ sinh, phục hồi tiếp điểm điện
• Dụng cụ tháo giắc điện phù hợp
• Sơ đồ chân giắc ERR40-8318
• Thiết bị bảo hộ cá nhân

Quy trình kiểm tra và sửa lỗi ERR40-8318

Bước 1: Kiểm tra giắc và chân kết nối

Tắt chìa khóa điện và thực hiện các biện pháp an toàn cần thiết trước khi kiểm tra hệ thống điện.

Kiểm tra trực quan giắc kết nối và các chân giắc của:

• Bộ điều khiển di chuyển bên trái Travel (L) Controller
• Bảng đồng hồ Meter Panel

Cần kiểm tra xem giắc có bị tuột, lỏng, cắm không hết hành trình hoặc chân giắc có bị lỏng hay không.

Tiêu chuẩn đánh giá:

• Giắc không bị tuột hoặc mất kết nối.
• Các chân giắc không bị lỏng.

Nếu đạt yêu cầu: Chuyển sang bước 2 để đo điện trở đường truyền CAN.

Nếu không đạt yêu cầu: Vệ sinh giắc bằng dung dịch phục hồi tiếp điểm điện, xử lý chân giắc bị lỏng và cắm lại giắc chắc chắn.

Không nên chỉ dùng tay ấn lại giắc rồi đưa xe vào hoạt động. Cần kiểm tra kỹ tình trạng chân cắm để tránh lỗi tái xuất hiện do rung động trong quá trình vận hành.

Bước 2: Đo điện trở đường dây CAN

Ngắt giắc dây điện và sử dụng đồng hồ vạn năng để đo điện trở của các đường truyền CAN giữa Travel (L) Controller và Meter Panel.

Thực hiện hai phép đo sau:

Khi đo, cần nhìn giắc từ phía tiếp xúc – engagement side – và xác định đúng số chân theo sơ đồ kỹ thuật.

Trường hợp kết quả đo đạt yêu cầu

Nếu cả hai đường dây đều có điện trở 0 Ω theo tiêu chuẩn của tài liệu, đường dây CAN được đánh giá là đạt yêu cầu.

Hướng xử lý tiếp theo:

Thay bộ điều khiển di chuyển bên trái Travel (L) Controller.

Trước khi thay bộ điều khiển, kỹ thuật viên cần chắc chắn rằng đã xác định đúng giắc, đúng chân đo và tiếp xúc của que đo ổn định.

Trường hợp kết quả đo không đạt yêu cầu

Nếu một trong hai đường dây không đạt giá trị tiêu chuẩn, cần:

• Kiểm tra vị trí dây bị đứt hoặc tiếp xúc kém.
• Kiểm tra giắc và chân giắc tương ứng.
• Sửa chữa đường dây nếu có thể bảo đảm chất lượng.
• Thay dây điện hoặc cụm dây điện nếu hư hỏng không thể sửa chữa an toàn.

Sau khi sửa chữa hoặc thay dây, cần cắm lại toàn bộ giắc chắc chắn và kiểm tra hoạt động của xe.

Bảng chẩn đoán nhanh lỗi ERR40-8318

Những lưu ý quan trọng khi sửa lỗi

• Phải tắt chìa khóa trước khi tháo hoặc lắp giắc điều khiển.
• Không đo điện trở khi mạch vẫn đang được cấp nguồn.
• Không dùng vật kim loại quá lớn chọc trực tiếp vào chân giắc vì có thể làm rộng hoặc hỏng đầu cốt.
• Xác định đúng chiều nhìn giắc và số thứ tự chân trước khi đo.
• Không vội thay Travel (L) Controller khi chưa kiểm tra dây xanh lá và dây xanh dương.
• Việc sửa chữa bộ điều khiển điện tử và hệ thống CAN nên do kỹ thuật viên xe nâng điện có chuyên môn thực hiện.

Lỗi ERR40-8318 có thể chỉ xóa bằng cách tắt chìa khóa không?

Tắt rồi bật lại chìa khóa có thể khiến mã lỗi tạm thời không xuất hiện nếu nguyên nhân là tiếp xúc giắc không ổn định. Tuy nhiên, thao tác này không sửa được giắc lỏng, dây điện hỏng hoặc bộ điều khiển bất thường.

Nếu ERR40-8318 xuất hiện trở lại, cần kiểm tra theo đúng hai bước: kiểm tra giắc và đo thông mạch đường dây CAN.

Có nên thay bảng đồng hồ khi xe báo ERR40-8318?

Theo quy trình trong tài liệu được cung cấp, nếu giắc kết nối bình thường và hai đường dây CAN đều đạt điện trở 0 Ω, hướng xử lý là thay Travel (L) Controller. Tài liệu này không chỉ định thay bảng đồng hồ Meter Panel đối với quy trình chẩn đoán ERR40-8318.

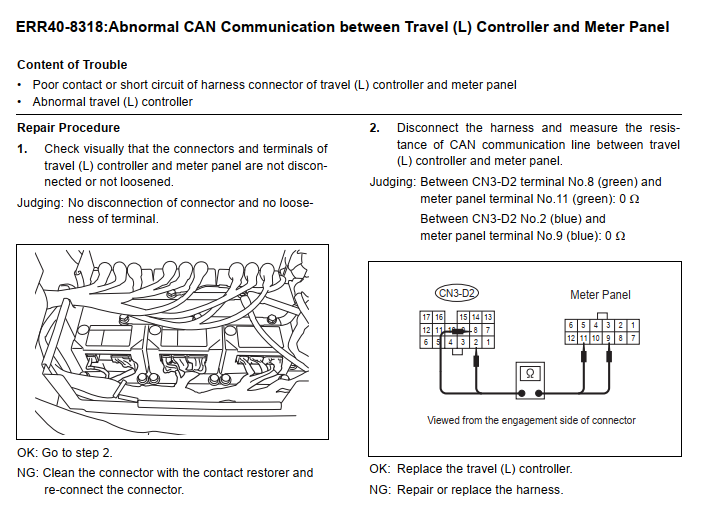

Tài liệu hãng Komatsu sửa lỗi ERR40-8318

Kết luận

Lỗi ERR40-8318 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến truyền thông CAN giữa bộ điều khiển di chuyển bên trái và bảng đồng hồ.

Quy trình xử lý gồm:

1. Kiểm tra giắc và các chân kết nối.
2. Đo dây xanh lá từ CN3-D2 chân 8 đến Meter Panel chân 11.
3. Đo dây xanh dương từ CN3-D2 chân 2 đến Meter Panel chân 9.
4. Sửa hoặc thay dây nếu kết quả đo không đạt 0 Ω.
5. Thay Travel (L) Controller nếu giắc và cả hai đường dây đều đạt yêu cầu.

Chẩn đoán đúng theo trình tự sẽ hạn chế việc thay nhầm linh kiện, rút ngắn thời gian sửa chữa và giúp xe nâng hoạt động ổn định trở lại.
