Lỗi ERR40-8330 xe nâng điện Komatsu FB10/13/14/15/18/20-12

Lỗi ERR40-8330 xe nâng điện Komatsu là gì?

Lỗi ERR40-8330 xuất hiện khi hệ thống phát hiện giao tiếp CAN giữa bộ điều khiển nâng hạ và bảng đồng hồ bị bất thường.

Tên lỗi theo tài liệu kỹ thuật:

Abnormal CAN Communication between Cargo Handling Controller and Meter Panel

Có thể hiểu là bộ điều khiển thao tác hàng hóa, hay còn gọi là bộ điều khiển nâng hạ, không thể truyền hoặc nhận dữ liệu bình thường với bảng đồng hồ của xe.

Lỗi này áp dụng cho các mẫu xe nâng điện Komatsu:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Dấu hiệu khi xe báo lỗi ERR40-8330

Khi xảy ra lỗi, màn hình xe nâng có thể hiển thị mã ERR40-8330. Khả năng vận hành của hệ thống nâng hạ cũng có thể bị hạn chế hoặc ngừng hoạt động để bảo vệ thiết bị.

Một số biểu hiện có thể gặp gồm:

Màn hình hiển thị mã ERR40-8330.
Hệ thống nâng hạ phản hồi không bình thường.
Một số thông tin liên quan đến bộ điều khiển nâng hạ không hiển thị chính xác.
Mã lỗi xuất hiện liên tục sau khi bật khóa điện.
Tắt khóa rồi bật lại nhưng mã lỗi vẫn xuất hiện.

Không nên tiếp tục khai thác xe khi hệ thống giao tiếp CAN đang gặp sự cố. Việc kiểm tra cần được thực hiện đúng trình tự để tránh thay nhầm bộ điều khiển.

Nguyên nhân gây lỗi ERR40-8330

Theo tài liệu kỹ thuật Komatsu, lỗi ERR40-8330 có hai nhóm nguyên nhân chính.

1. Giắc nối hoặc dây điện tiếp xúc kém, bị chập

Đường dây giao tiếp CAN giữa bộ điều khiển nâng hạ và bảng đồng hồ có thể gặp các tình trạng:

Giắc cắm bị lỏng hoặc chưa được khóa chắc chắn.
Chân giắc bị tuột khỏi vỏ giắc.
Chân tiếp xúc bị cong, oxy hóa hoặc bám bẩn.
Dây điện bị đứt ngầm.
Dây giao tiếp CAN bị chập.
Bó dây bị cọ vào khung xe, bị chuột cắn hoặc hư hỏng do ẩm nước.

2. Bộ điều khiển nâng hạ bị hỏng

Nếu giắc nối và đường dây giao tiếp CAN đều đạt yêu cầu nhưng lỗi vẫn xuất hiện, nguyên nhân có thể nằm ở bộ điều khiển nâng hạ – Cargo Handling Controller.

Chuẩn bị trước khi kiểm tra

Trước khi sửa lỗi ERR40-8330, kỹ thuật viên nên chuẩn bị:

Đồng hồ vạn năng có thang đo điện trở.
Dung dịch vệ sinh và phục hồi tiếp điểm điện.
Sơ đồ chân giắc theo tài liệu.
Dụng cụ tháo giắc điện phù hợp.
Thiết bị bảo hộ và dụng cụ cách điện.

Đỗ xe ở vị trí bằng phẳng, hạ càng nâng xuống đất, kéo phanh tay và tắt khóa điện. Ngắt nguồn bình điện trước khi tháo giắc hoặc đo điện trở dây dẫn.

Quy trình kiểm tra và sửa lỗi ERR40-8330

Bước 1: Kiểm tra giắc điện và chân tiếp xúc

Kiểm tra trực quan các giắc nối và chân cắm của:

Bộ điều khiển nâng hạ.
Bảng đồng hồ Meter Panel.
Bó dây nối giữa hai bộ phận.

Cần bảo đảm:

Giắc không bị bung hoặc lỏng.
Chân cắm không bị tuột khỏi vỏ giắc.
Không có chân giắc bị cong, cháy hoặc oxy hóa.
Dây điện không bị đứt, trầy vỏ hoặc chạm vào khung xe.

Kết quả đánh giá: Không có giắc bị rời và không có chân cắm bị lỏng.

Nếu giắc và chân cắm bình thường

Chuyển sang bước 2 để đo đường dây giao tiếp CAN.

Nếu phát hiện tiếp xúc không tốt

Vệ sinh giắc bằng dung dịch phục hồi tiếp điểm điện, xử lý chân cắm bị lỏng rồi cắm lại giắc chắc chắn.

Nếu chân giắc bị cháy, biến dạng hoặc mất lực kẹp, nên sửa chữa hoặc thay thế chân giắc đúng loại.

Bước 2: Đo điện trở đường dây giao tiếp CAN

Tháo giắc khỏi bộ điều khiển nâng hạ và bảng đồng hồ. Sau đó dùng đồng hồ đo điện trở để kiểm tra từng đường dây sau:

Đường dây cần đo	Màu dây	Giá trị tiêu chuẩn
Chân số 8 giắc CN3-P đến chân số 11 bảng đồng hồ	Xanh lá	0 Ω
Chân số 2 giắc CN3-P đến chân số 9 bảng đồng hồ	Xanh dương	0 Ω

Khi quan sát sơ đồ chân giắc, cần nhìn từ phía tiếp xúc của giắc nối theo đúng hướng dẫn trong tài liệu.

Giá trị 0 Ω trong tài liệu thể hiện đường dây phải thông mạch và có điện trở rất thấp. Trên đồng hồ thực tế có thể xuất hiện một giá trị nhỏ do điện trở que đo và dây dẫn.

Bước 3: Đánh giá kết quả đo

Trường hợp đường dây không đạt yêu cầu

Nếu đồng hồ báo không thông mạch, điện trở cao bất thường hoặc kết quả đo không ổn định:

Kiểm tra dây bị đứt ngầm.
Kiểm tra vị trí dây bị cọ xát hoặc gập gãy.
Kiểm tra chân giắc hai đầu.
Sửa chữa hoặc thay thế bó dây điện.

Sau khi sửa dây, đo lại để bảo đảm cả hai đường giao tiếp đều thông mạch và có điện trở gần 0 Ω.

Trường hợp đường dây đạt yêu cầu

Nếu cả hai đường dây đều đạt giá trị tiêu chuẩn nhưng xe vẫn báo ERR40-8330, tài liệu chỉ dẫn thay bộ điều khiển nâng hạ.

Bộ điều khiển mới cần đúng mã phụ tùng và phù hợp với model xe. Việc thay thế hoặc cài đặt bộ điều khiển nên do kỹ thuật viên có chuyên môn thực hiện.

Quy trình kiểm tra nhanh

Có thể tóm tắt trình tự xử lý như sau:

Tắt khóa và ngắt nguồn bình điện.
Kiểm tra giắc bộ điều khiển nâng hạ và bảng đồng hồ.
Vệ sinh, xử lý chân giắc rồi kết nối lại.
Nếu lỗi vẫn còn, tháo hai đầu giắc.
Đo dây xanh lá từ CN3-P chân 8 đến bảng đồng hồ chân 11.
Đo dây xanh dương từ CN3-P chân 2 đến bảng đồng hồ chân 9.
Nếu dây không đạt, sửa chữa hoặc thay bó dây.
Nếu cả hai dây đều đạt, kiểm tra và thay bộ điều khiển nâng hạ.
Lắp lại giắc, cấp nguồn và kiểm tra hoạt động của xe.

Những lưu ý quan trọng khi sửa lỗi

Không đo điện trở khi mạch vẫn đang được cấp nguồn.
Không dùng dây nối tắt tùy tiện trên đường giao tiếp CAN.
Không thay bộ điều khiển ngay khi chưa kiểm tra giắc và bó dây.
Không chọc que đo quá lớn vào chân giắc vì có thể làm chân tiếp xúc bị giãn.
Không chỉ kiểm tra bằng mắt; dây điện có thể bị đứt ngầm bên trong lớp vỏ.
Sau khi sửa chữa, cần cố định lại bó dây để tránh cọ xát và tái phát lỗi.
Chỉ sử dụng hóa chất vệ sinh chuyên dùng cho tiếp điểm điện.

Có thể tự sửa lỗi ERR40-8330 tại chỗ không?

Người vận hành có thể thực hiện bước kiểm tra bên ngoài như tắt xe, kiểm tra giắc bị lỏng hoặc phát hiện dây điện hư hỏng rõ ràng. Tuy nhiên, việc đo dây CAN, sửa bó dây và thay bộ điều khiển cần có đồng hồ đo cùng kiến thức về hệ thống điện xe nâng.

Nếu đo nhầm chân hoặc thao tác khi xe còn cấp điện, bộ điều khiển và bảng đồng hồ có thể bị hỏng thêm. Vì vậy, khi không có kinh nghiệm, khách hàng nên liên hệ kỹ thuật viên sửa chữa xe nâng điện.

Câu hỏi thường gặp về lỗi ERR40-8330

Lỗi ERR40-8330 có phải do bảng đồng hồ bị hỏng không?

Theo nội dung tài liệu, nguyên nhân được chỉ ra là tiếp xúc kém hoặc chập trong bó dây giữa hai bộ phận, hoặc bộ điều khiển nâng hạ bị bất thường. Vì vậy, không nên kết luận bảng đồng hồ bị hỏng khi chưa kiểm tra theo quy trình.

Vệ sinh giắc xong nhưng lỗi vẫn còn thì làm gì?

Cần tháo giắc và đo thông mạch hai đường CAN theo đúng số chân. Nếu đường dây không đạt, phải sửa chữa hoặc thay bó dây. Nếu đường dây đạt yêu cầu, tài liệu hướng dẫn thay bộ điều khiển nâng hạ.

Vì sao phải tháo giắc trước khi đo điện trở?

Đo khi giắc vẫn kết nối có thể khiến kết quả bị ảnh hưởng bởi các linh kiện bên trong bộ điều khiển. Ngoài ra, tuyệt đối không đo điện trở khi hệ thống đang được cấp điện.

Tắt khóa rồi bật lại có xóa được lỗi không?

Việc tắt và bật lại khóa chỉ có thể làm mã lỗi tạm thời biến mất trong một số trường hợp tiếp xúc chập chờn. Nếu nguyên nhân ở giắc, bó dây hoặc bộ điều khiển chưa được xử lý, lỗi sẽ tiếp tục xuất hiện.

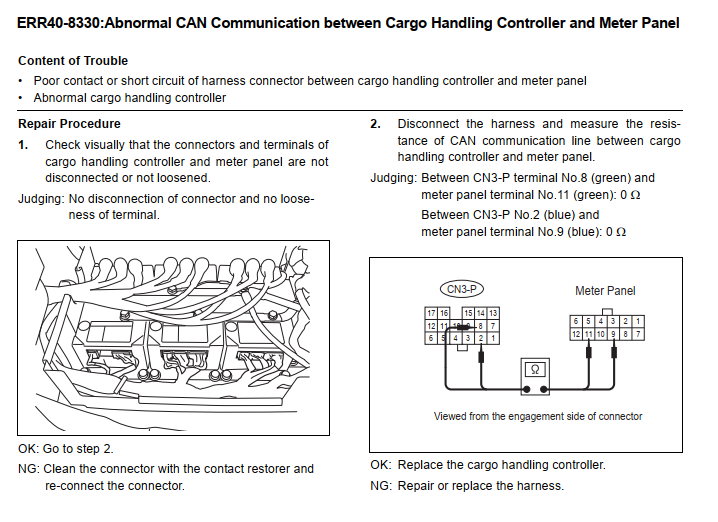

Tài liệu kỹ thuật hãng Komatsu sửa lỗi ERR40-8330

Kết luận

Lỗi ERR40-8330 trên xe nâng điện Komatsu là lỗi giao tiếp CAN bất thường giữa bộ điều khiển nâng hạ và bảng đồng hồ. Khi xử lý, cần kiểm tra giắc nối trước, sau đó đo thông mạch dây xanh lá và dây xanh dương theo đúng số chân quy định.

Nếu đường dây không đạt tiêu chuẩn, cần sửa chữa hoặc thay bó dây. Nếu toàn bộ giắc nối và đường dây đều bình thường nhưng lỗi vẫn còn, phương án theo tài liệu là thay bộ điều khiển nâng hạ.

Nội dung áp dụng cho xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12. Việc chẩn đoán chính xác sẽ giúp tránh thay nhầm linh kiện, rút ngắn thời gian dừng xe và giảm chi phí sửa chữa.
