Lỗi ERR40-8334 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Lỗi ERR40-8334 xe nâng điện Komatsu là gì?

Lỗi ERR40-8334 xuất hiện khi hệ thống phát hiện truyền thông CAN bất thường giữa bộ điều khiển van điện từ tỷ lệvà màn hình hiển thị của xe nâng.

Tên lỗi theo tài liệu kỹ thuật:

ERR40-8334: Abnormal CAN Communication between Proportional Solenoid Valve Controller and Meter Panel.

Dịch nghĩa:

Truyền thông CAN bất thường giữa bộ điều khiển van điện từ tỷ lệ và màn hình hiển thị.

Mã lỗi này áp dụng cho các dòng xe nâng điện Komatsu:

  • Xe nâng điện 1 tấn Komatsu FB10-12
  • Xe nâng điện 1,3 tấn Komatsu FB13-12
  • Xe nâng điện 1,4 tấn Komatsu FB14-12
  • Xe nâng điện 1,5 tấn Komatsu FB15-12
  • Xe nâng điện 1,8 tấn Komatsu FB18-12
  • Xe nâng điện 2 tấn Komatsu FB20-12

Nguyên nhân gây ra lỗi ERR40-8334

Theo tài liệu sửa chữa Komatsu, lỗi ERR40-8334 có thể xuất phát từ hai nhóm nguyên nhân chính:

1. Giắc nối hoặc dây điện truyền thông CAN có vấn đề

Đường dây giữa bộ điều khiển van điện từ tỷ lệ và màn hình có thể gặp các tình trạng:

  • Giắc điện tiếp xúc kém.
  • Chân giắc bị lỏng hoặc tuột khỏi vỏ giắc.
  • Giắc chưa được cắm chặt.
  • Dây điện bị đứt hoặc chập mạch.
  • Chân giắc bị bẩn, oxy hóa hoặc ăn mòn.

2. Bộ điều khiển van điện từ tỷ lệ bị hỏng

Nếu giắc nối và đường dây CAN đều bình thường nhưng lỗi ERR40-8334 vẫn xuất hiện, bộ điều khiển van điện từ tỷ lệ có thể đã bị hỏng và cần được thay thế.

Chuẩn bị trước khi kiểm tra

Cần chuẩn bị:

  • Đồng hồ vạn năng có thang đo điện trở.
  • Dung dịch vệ sinh tiếp điểm điện.
  • Sơ đồ chân giắc theo tài liệu Komatsu.
  • Dụng cụ tháo giắc và kiểm tra dây điện.

Trước khi tháo giắc điện, hãy:

  1. Đỗ xe ở vị trí bằng phẳng.
  2. Hạ càng nâng xuống sát mặt đất.
  3. Kéo phanh tay.
  4. Tắt chìa khóa điện.
  5. Ngắt giắc bình ắc quy.
  6. Chờ hệ thống điện ngừng hoạt động rồi mới tháo giắc.

Không đo điện trở khi mạch vẫn đang có điện vì có thể làm hỏng đồng hồ hoặc linh kiện điều khiển.

Quy trình sửa lỗi ERR40-8334 xe nâng Komatsu

Bước 1: Kiểm tra giắc nối và chân giắc

Kiểm tra trực quan các giắc điện và chân giắc của:

  • Bộ điều khiển van điện từ tỷ lệ.
  • Màn hình hiển thị.
  • Dây dẫn nối giữa hai bộ phận.

Cần kiểm tra xem giắc có bị tuột, cắm không chặt hoặc chân giắc bị lỏng hay không.

Tiêu chuẩn đánh giá: Giắc không bị tuột và các chân giắc không bị lỏng.

Nếu giắc và chân giắc bình thường

Chuyển sang bước 2 để đo điện trở đường truyền CAN.

Nếu phát hiện giắc tiếp xúc kém hoặc chân giắc bị lỏng

  • Làm sạch giắc bằng dung dịch vệ sinh tiếp điểm điện.
  • Sửa lại chân giắc bị lỏng hoặc bị tụt.
  • Cắm lại giắc đúng vị trí và bảo đảm khóa giắc đã được gài chắc chắn.
  • Kiểm tra lại mã lỗi sau khi hoàn thành.

Nếu chân giắc bị cháy, biến dạng hoặc ăn mòn nghiêm trọng, nên thay chân giắc hoặc thay cụm giắc phù hợp.

Bước 2: Đo điện trở đường dây truyền thông CAN

Ngắt giắc dây điện trước khi đo. Dùng đồng hồ vạn năng kiểm tra tính liên tục của hai đường dây CAN giữa giắc CN15và màn hình.

Đường dây cần đoMàu dâyGiá trị tiêu chuẩn
Chân số 22 của giắc CN15 đến chân số 11 của màn hìnhXanh lá sọc trắng đến xanh lá0 Ω
Chân số 23 của giắc CN15 đến chân số 9 của màn hìnhXanh dương sọc trắng đến xanh dương0 Ω

Khi quan sát sơ đồ chân giắc, cần nhìn từ phía lắp ghép của giắc nối để tránh xác định nhầm số chân.

Kết luận sau khi đo điện trở

Trường hợp điện trở đạt 0 Ω

Nếu cả hai đường dây đều đạt giá trị tiêu chuẩn 0 Ω, dây truyền thông CAN có tính liên tục tốt.

Theo quy trình của tài liệu Komatsu, bước xử lý tiếp theo là:

Thay bộ điều khiển van điện từ tỷ lệ.

Trước khi thay bộ điều khiển, kỹ thuật viên nên xác nhận lại vị trí chân giắc, độ chắc chắn của đầu nối và kết quả đo để tránh thay nhầm linh kiện.

Trường hợp điện trở không đạt 0 Ω

Nếu một trong hai đường dây không đạt tiêu chuẩn, cần:

  • Kiểm tra dây bị đứt ngầm.
  • Kiểm tra chân giắc bị lỏng hoặc tụt.
  • Kiểm tra hiện tượng chập mạch.
  • Sửa chữa đoạn dây bị hỏng.
  • Thay dây điện hoặc bó dây nếu không thể sửa chữa bảo đảm an toàn.

Sau khi sửa hoặc thay dây, đo lại điện trở. Kết quả phải đạt tiêu chuẩn trước khi kết nối các bộ phận trở lại.

Sơ đồ chẩn đoán nhanh lỗi ERR40-8334

  1. Tắt khóa điện và ngắt bình ắc quy.
  2. Kiểm tra giắc bộ điều khiển van điện từ tỷ lệ và giắc màn hình.
  3. Giắc lỏng hoặc tiếp xúc kém: vệ sinh, sửa chữa và cắm lại.
  4. Giắc bình thường: đo hai đường dây CAN.
  5. Điện trở không đạt 0 Ω: sửa chữa hoặc thay bó dây.
  6. Cả hai đường dây đều đạt 0 Ω: thay bộ điều khiển van điện từ tỷ lệ.
  7. Lắp lại giắc, cấp điện và kiểm tra hoạt động của xe.

Những lỗi thường gặp khi sửa ERR40-8334

Chỉ tắt và bật lại chìa khóa

Việc khởi động lại có thể làm mã lỗi tạm thời biến mất nhưng không sửa được giắc tiếp xúc kém, dây bị đứt hoặc bộ điều khiển bị hỏng.

Thay bộ điều khiển ngay khi chưa đo dây

Bó dây hoặc chân giắc bị lỗi cũng có thể làm mất truyền thông CAN. Vì vậy, phải kiểm tra giắc và đo điện trở trước khi quyết định thay bộ điều khiển.

Đo nhầm chân giắc

Cần xác định đúng:

  • CN15 chân số 22.
  • CN15 chân số 23.
  • Màn hình chân số 11.
  • Màn hình chân số 9.

Phải chú ý hướng quan sát giắc theo sơ đồ kỹ thuật.

Đo điện trở khi mạch đang có điện

Đây là thao tác không an toàn, có thể gây sai kết quả hoặc làm hỏng thiết bị. Luôn tắt khóa điện và ngắt bình ắc quy trước khi đo.

Kiểm tra xe sau khi sửa chữa

Sau khi hoàn thành:

  1. Cắm chắc toàn bộ giắc điện đã tháo.
  2. Kết nối lại bình ắc quy.
  3. Bật khóa điện và quan sát màn hình.
  4. Kiểm tra xem mã ERR40-8334 có xuất hiện lại hay không.
  5. Thử các chức năng nâng hạ trong điều kiện an toàn.
  6. Kiểm tra lại dây dẫn nếu lỗi tái xuất hiện khi rung xe hoặc thao tác nâng hạ.

Không đưa xe trở lại làm việc nếu mã lỗi vẫn còn hoặc hệ thống nâng hạ hoạt động không ổn định.

Câu hỏi thường gặp về lỗi ERR40-8334

Lỗi ERR40-8334 có liên quan đến đường truyền CAN không?

Có. Đây là lỗi truyền thông CAN bất thường giữa bộ điều khiển van điện từ tỷ lệ và màn hình hiển thị.

Giá trị điện trở tiêu chuẩn của dây CAN là bao nhiêu?

Theo tài liệu, khi đo từng đường dây được chỉ định giữa giắc CN15 và màn hình, giá trị tiêu chuẩn là 0 Ω.

Dây điện bình thường nhưng xe vẫn báo ERR40-8334 thì phải làm gì?

Nếu giắc nối tốt và cả hai đường dây đều đạt 0 Ω, tài liệu hướng dẫn thay bộ điều khiển van điện từ tỷ lệ.

Có thể tiếp tục sử dụng xe khi đang báo lỗi không?

Không nên tiếp tục vận hành xe, đặc biệt khi chức năng nâng hạ có biểu hiện bất thường. Cần dừng xe ở vị trí an toàn và kiểm tra hệ thống.

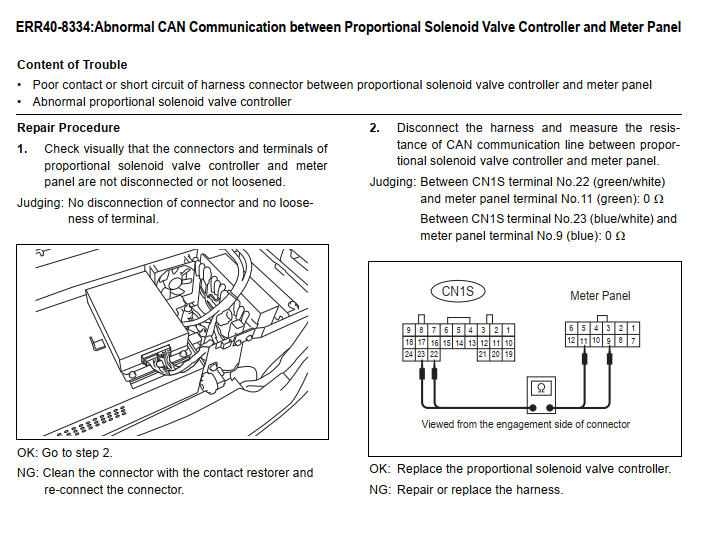

Tài liệu hãng Komatsu sửa lỗi ERR40-8334


Kết luận

Lỗi ERR40-8334 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi truyền thông CAN giữa bộ điều khiển van điện từ tỷ lệ và màn hình.

Quy trình xử lý chính gồm:

  • Kiểm tra và vệ sinh giắc nối.
  • Kiểm tra chân giắc bị lỏng hoặc tuột.
  • Đo đường dây từ CN15 chân 22 đến màn hình chân 11.
  • Đo đường dây từ CN15 chân 23 đến màn hình chân 9.
  • Sửa chữa hoặc thay bó dây nếu điện trở không đạt 0 Ω.
  • Thay bộ điều khiển van điện từ tỷ lệ nếu dây và giắc đều bình thường.

Việc kiểm tra cần được thực hiện bởi kỹ thuật viên có kiến thức về hệ thống điện và mạng CAN của xe nâng. Không tự ý đấu tắt dây hoặc thay linh kiện khi chưa đo kiểm chính xác.
