Lỗi ERR40-8510 xe nâng điện Komatsu FB10-12 đến FB20-12: Nguyên nhân và cách sửa

Hướng dẫn sửa lỗi ERR40-8510 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR40-8510 xuất hiện khi hệ thống phát hiện giao tiếp CAN với bảng đồng hồ không bình thường sau khi bật khóa điện. Nguyên nhân có thể đến từ giắc cắm tiếp xúc kém, dây điện bị đứt hoặc chập, hoặc chính bảng đồng hồ gặp sự cố.

Bài viết dưới đây hướng dẫn quy trình kiểm tra lỗi ERR40-8510 theo tài liệu kỹ thuật, áp dụng cho các mẫu:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1,3 tấn Komatsu FB13-12
Xe nâng điện 1,4 tấn Komatsu FB14-12
Xe nâng điện 1,5 tấn Komatsu FB15-12
Xe nâng điện 1,8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR40-8510 xe nâng Komatsu là gì?

Tên lỗi theo tài liệu kỹ thuật:

ERR40-8510: Abnormal CAN Communication of Meter Panel After Turning ON the Key Switch.

Có thể hiểu là:

Giao tiếp CAN của bảng đồng hồ không bình thường sau khi bật khóa điện.

Mạng CAN có nhiệm vụ truyền dữ liệu giữa bảng đồng hồ và các bộ điều khiển trên xe. Khi tín hiệu trên đường CAN bị gián đoạn hoặc sai lệch, hệ thống sẽ ghi nhận và hiển thị mã lỗi ERR40-8510.

Nguyên nhân gây ra lỗi ERR40-8510

Theo tài liệu kỹ thuật, lỗi này có ba nhóm nguyên nhân chính:

Giao tiếp CAN xảy ra bất thường sau khi bật khóa điện.
Giắc dây điện của bảng đồng hồ tiếp xúc kém hoặc bị chập mạch.
Bảng đồng hồ bị hỏng hoặc hoạt động không bình thường.

Trong quá trình sửa chữa thực tế, cần kiểm tra lần lượt giắc cắm, điện trở đường truyền CAN, tính liên tục của dây điện và điện trở tại bảng đồng hồ. Không nên thay bảng đồng hồ ngay khi chưa kiểm tra hoàn chỉnh hệ thống dây dẫn.

Dụng cụ cần chuẩn bị

Để kiểm tra lỗi ERR40-8510, kỹ thuật viên cần chuẩn bị:

Đồng hồ vạn năng có chức năng đo điện trở;
Dụng cụ tháo giắc điện;
Dung dịch vệ sinh tiếp điểm điện;
Sơ đồ chân giắc theo tài liệu kỹ thuật;
Dụng cụ sửa chữa dây điện và đầu cos phù hợp.

Lưu ý an toàn trước khi sửa chữa

Trước khi tháo giắc bảng đồng hồ hoặc đo điện trở, cần:

Đỗ xe trên nền bằng phẳng;
Hạ càng nâng xuống sát mặt đất;
Kéo phanh tay;
Đưa cần điều khiển về vị trí trung gian;
Tắt khóa điện;
Ngắt nguồn ắc quy theo đúng quy trình an toàn;
Chờ hệ thống điện ngừng hoạt động trước khi tháo giắc.

Không đo điện trở khi mạch vẫn đang được cấp điện vì có thể làm sai kết quả đo hoặc gây hư hỏng đồng hồ và thiết bị điều khiển.

Quy trình kiểm tra và sửa lỗi ERR40-8510

Bước 1: Kiểm tra giắc và chân cắm của bảng đồng hồ

Quan sát trực tiếp các giắc cắm và chân tiếp xúc của bảng đồng hồ.

Cần kiểm tra những dấu hiệu sau:

Giắc điện có bị tuột hoặc lắp chưa hết hành trình hay không;
Chân cắm có bị lỏng không;
Đầu giắc có bị oxy hóa hoặc bám bẩn không;
Chân cắm có bị cong, cháy hoặc biến màu không;
Dây điện gần giắc có bị kéo căng, nứt hoặc đứt ngầm không.

Tiêu chuẩn đánh giá: Giắc không bị tuột và các chân cắm không bị lỏng.

Nếu giắc và chân cắm bình thường: chuyển sang bước 2.
Nếu phát hiện tiếp xúc kém: vệ sinh giắc bằng dung dịch làm sạch tiếp điểm, xử lý chân cắm và kết nối lại chắc chắn.

Sau khi vệ sinh, cần kiểm tra lại xem lỗi còn xuất hiện hay không.

Bước 2: Đo điện trở tại giắc cắm dụng cụ chẩn đoán

Giữ nguyên trạng thái kết nối của các thiết bị trên xe, sau đó dùng đồng hồ đo điện trở tại các chân của giắc dụng cụ chẩn đoán.

Đo giữa:

Chân số 2, dây màu xanh lá;
Chân số 3, dây màu xanh dương.

Giá trị tiêu chuẩn: 40–70 Ω.

Kết quả xử lý:

Nếu điện trở nằm trong khoảng 40–70 Ω: chuyển sang bước 3.
Nếu điện trở nằm ngoài tiêu chuẩn: kiểm tra, sửa chữa hoặc thay thế dây điện.

Giá trị quá lớn có thể liên quan đến mạch bị hở, giắc tiếp xúc kém hoặc dây bị đứt. Giá trị quá thấp có thể liên quan đến hiện tượng chập giữa hai đường truyền CAN.

Bước 3: Kiểm tra tính liên tục của đường dây CAN

Ngắt giắc dây điện và đo điện trở đường giao tiếp CAN giữa bảng đồng hồ với bộ điều khiển di chuyển và nâng hạ.

Phép đo thứ nhất

Đo giữa:

Chân số 11 của bảng đồng hồ, dây màu xanh lá;
Chân số 8 của giắc CN3-D2, dây màu xanh lá.

Giá trị tiêu chuẩn: 0 Ω.

Phép đo thứ hai

Đo giữa:

Chân số 9 của bảng đồng hồ, dây màu xanh dương;
Chân số 2 của giắc CN3-D2, dây màu xanh dương.

Giá trị tiêu chuẩn: 0 Ω.

Kết quả xử lý:

Nếu cả hai đường dây có điện trở đạt yêu cầu: chuyển sang bước 4.
Nếu một trong hai phép đo không đạt: sửa chữa hoặc thay thế dây điện.

Giá trị 0 Ω trong tài liệu được hiểu là đường dây phải thông mạch với điện trở rất nhỏ. Nếu đồng hồ hiển thị mạch hở hoặc điện trở cao bất thường, cần kiểm tra dây đứt ngầm, chân giắc lỏng và vị trí đấu nối.

Bước 4: Đo điện trở đường CAN tại bảng đồng hồ

Ngắt giắc dây điện và đo điện trở đường giao tiếp CAN ở phía bảng đồng hồ.

Đo giữa:

Chân số 11 của bảng đồng hồ, dây màu xanh lá;
Chân số 9 của bảng đồng hồ, dây màu xanh dương.

Giá trị tiêu chuẩn: 20–100 kΩ.

Kết quả xử lý theo tài liệu:

Nếu điện trở nằm trong khoảng 20–100 kΩ: thay thế bảng đồng hồ.
Nếu điện trở không nằm trong khoảng tiêu chuẩn: kiểm tra, sửa chữa hoặc thay thế dây điện.

Cần xác nhận đúng phía giắc và đúng số chân trước khi đo. Hình chân giắc trong tài liệu được nhìn từ phía tiếp xúc của đầu nối, vì vậy không nên suy đoán vị trí chân dây khi chưa đối chiếu đúng chiều.

Bảng tóm tắt thông số kiểm tra ERR40-8510

Hạng mục kiểm tra	Vị trí đo	Giá trị tiêu chuẩn	Hướng xử lý
Điện trở mạng CAN	Chân 2 xanh lá – chân 3 xanh dương tại giắc dụng cụ chẩn đoán	40–70 Ω	Không đạt: sửa hoặc thay dây điện
Thông mạch CAN	Chân 11 bảng đồng hồ – chân 8 giắc CN3-D2	0 Ω	Không đạt: sửa hoặc thay dây điện
Thông mạch CAN	Chân 9 bảng đồng hồ – chân 2 giắc CN3-D2	0 Ω	Không đạt: sửa hoặc thay dây điện
Điện trở phía bảng đồng hồ	Chân 11 – chân 9 bảng đồng hồ	20–100 kΩ	Đạt: thay bảng đồng hồ; không đạt: kiểm tra dây

Cách xử lý sau khi sửa chữa

Sau khi hoàn thành việc vệ sinh giắc, sửa dây hoặc thay bảng đồng hồ, cần:

Lắp lại toàn bộ giắc cắm đúng vị trí.
Kiểm tra giắc đã khóa chắc chắn.
Kết nối lại nguồn ắc quy.
Bật khóa điện và theo dõi màn hình.
Kiểm tra mã ERR40-8510 còn xuất hiện hay không.
Kiểm tra hoạt động của bảng đồng hồ và các chức năng liên quan.
Chạy thử xe tại khu vực an toàn trước khi bàn giao.

Nếu lỗi vẫn còn, cần kiểm tra lại toàn bộ đường truyền CAN và xác nhận chính xác chân giắc theo sơ đồ điện của đúng model xe.

Những sai lầm thường gặp khi sửa lỗi ERR40-8510

Thay bảng đồng hồ ngay khi thấy mã lỗi

ERR40-8510 không đồng nghĩa chắc chắn bảng đồng hồ đã hỏng. Giắc tiếp xúc kém, dây đứt hoặc đường CAN bị chập đều có thể làm xuất hiện mã này.

Đo điện trở khi chưa ngắt nguồn

Đo điện trở trên mạch đang có điện có thể làm kết quả không chính xác và tiềm ẩn nguy cơ hư hỏng thiết bị đo.

Nhìn nhầm chiều giắc điện

Số chân có thể bị xác định ngược nếu kỹ thuật viên nhìn từ phía dây thay vì phía tiếp xúc của giắc. Cần đối chiếu đúng hướng nhìn trong tài liệu.

Chỉ kiểm tra bằng mắt

Dây điện có thể bị đứt ngầm bên trong lớp cách điện. Vì vậy, sau bước kiểm tra bằng mắt vẫn phải đo điện trở và tính liên tục của từng đường CAN.

Khi nào cần gọi kỹ thuật sửa xe nâng Komatsu?

Nên liên hệ đơn vị sửa chữa chuyên nghiệp khi:

Không có sơ đồ chân giắc của đúng model xe;
Không xác định được giắc CN3-D2;
Điện trở mạng CAN không ổn định;
Dây điện có nhiều vị trí từng nối hoặc sửa chữa;
Lỗi vẫn xuất hiện sau khi vệ sinh giắc;
Cần thay bảng đồng hồ hoặc kiểm tra sâu hệ thống điều khiển.

Hệ thống CAN liên kết nhiều bộ điều khiển trên xe. Việc đấu nhầm chân hoặc đo sai vị trí có thể phát sinh thêm lỗi, vì vậy người không có chuyên môn không nên tự ý đấu nối dây.

Câu hỏi thường gặp về lỗi ERR40-8510

Lỗi ERR40-8510 có phải do bảng đồng hồ bị hỏng không?

Có thể, nhưng chưa thể kết luận ngay. Theo quy trình, cần kiểm tra giắc cắm và dây giao tiếp CAN trước khi xác định bảng đồng hồ bị lỗi.

Điện trở giữa chân 2 và chân 3 của giắc chẩn đoán là bao nhiêu?

Theo tài liệu, điện trở tiêu chuẩn giữa chân số 2 màu xanh lá và chân số 3 màu xanh dương là 40–70 Ω.

Đường dây từ bảng đồng hồ đến giắc CN3-D2 phải có điện trở bao nhiêu?

Hai đường dây được kiểm tra phải thông mạch với giá trị tiêu chuẩn 0 Ω theo tài liệu.

Đo chân 11 và chân 9 của bảng đồng hồ được 20–100 kΩ thì xử lý thế nào?

Theo quy trình sửa chữa trong tài liệu, nếu giá trị nằm trong khoảng 20–100 kΩ, cần thay thế bảng đồng hồ.

Có thể xóa lỗi bằng cách tắt rồi bật lại khóa điện không?

Tắt và bật lại khóa điện chỉ giúp kiểm tra lỗi còn xuất hiện hay không. Nếu nguyên nhân là dây điện, giắc cắm hoặc bảng đồng hồ bị hỏng, lỗi sẽ tiếp tục xuất hiện cho đến khi nguyên nhân được khắc phục.

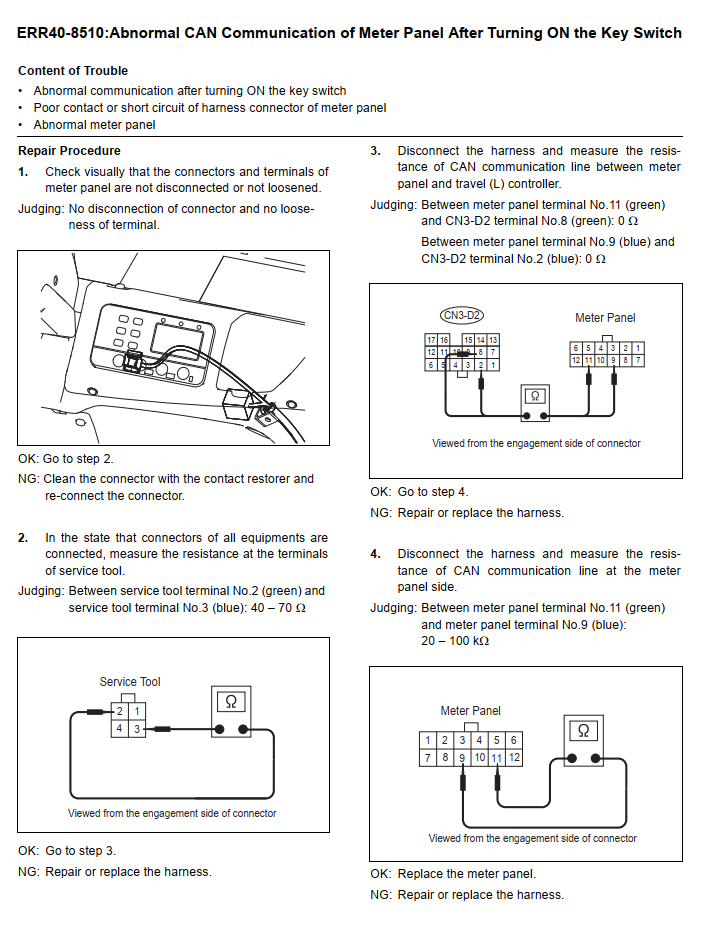

Tài liệu hãng Komatsu sửa lỗi ERR40-8510

Kết luận

Lỗi ERR40-8510 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 liên quan đến giao tiếp CAN bất thường của bảng đồng hồ sau khi bật khóa điện.

Quy trình sửa chữa cần được thực hiện theo đúng thứ tự: kiểm tra giắc bảng đồng hồ, đo điện trở tại giắc chẩn đoán, kiểm tra tính liên tục của hai đường CAN và đo điện trở phía bảng đồng hồ. Chỉ nên thay bảng đồng hồ sau khi đã xác nhận hệ thống dây dẫn đáp ứng tiêu chuẩn trong tài liệu.
