Cách sửa lỗi ERR-3001 xe nâng điện Komatsu dòng FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12

Lỗi ERR-3001 xe nâng điện Komatsu là gì?

ERR-3001 (Travel R) là mã lỗi liên quan đến mạch điều khiển di chuyển R trên xe nâng điện Komatsu. Theo tài liệu kỹ thuật, lỗi xuất hiện khi contactor chính bị ngắt hoặc cầu chì bị cháy, đứt.

Mã lỗi này áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Khi xe hiển thị ERR-3001, cần kiểm tra lần lượt contactor chính, cầu chì, dây điện và bộ điều khiển di chuyển R.

Nguyên nhân gây lỗi ERR-3001 Komatsu

Theo tài liệu của hãng, lỗi ERR-3001 có hai nguyên nhân chính:

1. Contactor chính bị ngắt hoặc không đóng được
2. Cầu chì bị cháy hoặc đứt

Ngoài ra, trong quá trình kiểm tra cần xác định contactor có bị dị vật, kẹt cơ khí hay không; đồng thời kiểm tra dây điện nối giữa bộ điều khiển di chuyển R và cuộn hút contactor.

Dấu hiệu xe nâng Komatsu bị lỗi ERR-3001

Khi lỗi ERR-3001 xuất hiện, xe có thể gặp các hiện tượng sau:

• Xe không di chuyển được
• Hệ thống nâng hạ hoặc xử lý hàng hóa không hoạt động
• Hệ thống HPS không hoạt động
• Bộ điều khiển thực hiện quá trình đóng lại contactor
• Nếu thử đóng contactor lại năm lần nhưng vẫn không thành công, hệ thống xác lập lỗi
• Sau khi lỗi được xác lập, quá trình thử lại tiếp tục được thực hiện

Những biểu hiện trên có thể khiến xe dừng hoạt động, không thể di chuyển hoặc thực hiện thao tác nâng hạ bình thường.

Quy trình kiểm tra và sửa lỗi ERR-3001 xe nâng điện Komatsu

Bước 1: Kiểm tra contactor chính

Kiểm tra contactor chính và chú ý các tình trạng sau:

• Có dị vật nằm trong contactor hay không
• Contactor có bị cản trở hoặc kẹt cơ khí hay không
• Tiếp điểm và cơ cấu đóng ngắt có hoạt động bình thường hay không

Nếu contactor bị hư hỏng, cần sửa chữa hoặc thay thế.

Bước 2: Kiểm tra cầu chì

Kiểm tra cầu chì liên quan đến mạch điện của contactor chính.

Nếu phát hiện cầu chì bị cháy hoặc đứt, cần thay cầu chì phù hợp trước khi kiểm tra lại hoạt động của xe.

Không nên chỉ thay cầu chì rồi tiếp tục sử dụng nếu cầu chì liên tục bị đứt. Trong trường hợp này, cần tiếp tục kiểm tra dây điện và các bộ phận liên quan theo những bước tiếp theo.

Bước 3: Kiểm tra dây điện từ bộ điều khiển Travel R đến cuộn hút contactor

Ngắt giắc dây điện, sau đó kiểm tra dây dẫn giữa bộ điều khiển di chuyển R và cuộn hút contactor chính.

Các vị trí và giá trị kiểm tra theo tài liệu như sau:

Giá trị 0 Ω cho biết đường dây có tính liên tục tốt theo tiêu chuẩn kiểm tra trong tài liệu.

Nếu kết quả đo không đạt yêu cầu, cần kiểm tra dây dẫn, đầu giắc và điểm kết nối. Tiến hành sửa chữa hoặc thay thế phần dây điện bị lỗi.

Bước 4: Kiểm tra và thay bộ điều khiển di chuyển R

Nếu contactor chính, cầu chì và dây điện đều bình thường nhưng lỗi ERR-3001 vẫn xuất hiện, tài liệu hướng dẫn thay bộ điều khiển di chuyển R – Travel (R) controller.

Việc thay bộ điều khiển nên được thực hiện sau khi đã hoàn tất đầy đủ ba bước kiểm tra phía trên, tránh thay linh kiện khi chưa xác định đúng nguyên nhân.

Cách xóa lỗi ERR-3001 xe nâng Komatsu

Theo tài liệu kỹ thuật, cách đặt lại lỗi ERR-3001 như sau:

1. Tắt khóa điện của xe nâng.
2. Sau khi sửa chữa và kiểm tra xong, bật lại khóa điện.
3. Kiểm tra xem mã ERR-3001 còn xuất hiện hay không.
4. Thử chức năng di chuyển, nâng hạ và HPS của xe.

Trong trường hợp contactor chỉ bị ngắt tạm thời và quá trình thử đóng lại thành công, lỗi sẽ được tự động đặt lại.

Thứ tự kiểm tra nhanh lỗi ERR-3001

Khi xe nâng điện Komatsu báo ERR-3001, nên kiểm tra theo đúng thứ tự:

1. Kiểm tra contactor chính có dị vật hoặc kẹt cơ khí.
2. Sửa chữa hoặc thay contactor nếu bị hỏng.
3. Kiểm tra và thay cầu chì nếu bị cháy.
4. Kiểm tra dây từ CN1-D1 đến cuộn hút contactor.
5. Xác nhận điện trở trên hai đường dây theo tài liệu là 0 Ω.
6. Nếu tất cả đều bình thường, thay bộ điều khiển di chuyển R.
7. Tắt khóa điện để đặt lại lỗi rồi kiểm tra xe.

Lưu ý khi sửa lỗi ERR-3001

ERR-3001 liên quan đến contactor chính và mạch điều khiển di chuyển của xe nâng điện. Vì vậy, quá trình kiểm tra cần được thực hiện bởi kỹ thuật viên có kiến thức về hệ thống điện xe nâng và biết cách xác định chân giắc CN1-D1.

Không nên thay ngay bộ điều khiển Travel R khi chưa kiểm tra contactor, cầu chì và dây điện. Việc kiểm tra đúng trình tự sẽ giúp xác định chính xác nguyên nhân và hạn chế thay nhầm linh kiện.

Câu hỏi thường gặp về lỗi ERR-3001 Komatsu

Lỗi ERR-3001 có làm xe nâng không di chuyển được không?

Có. Theo tài liệu kỹ thuật, khi xảy ra lỗi ERR-3001, xe có thể không di chuyển, không nâng hạ hàng hóa và hệ thống HPS cũng có thể không hoạt động.

Nguyên nhân chính của lỗi ERR-3001 là gì?

Hai nguyên nhân chính được tài liệu nêu ra là contactor chính bị ngắt và cầu chì bị cháy hoặc đứt.

Cần kiểm tra bộ phận nào đầu tiên?

Trước tiên cần kiểm tra contactor chính, bao gồm dị vật bên trong và tình trạng kẹt cơ khí. Sau đó mới kiểm tra cầu chì và dây điện.

Điện trở dây từ CN1-D1 đến cuộn hút contactor là bao nhiêu?

Theo tài liệu, điện trở đo từ chân số 3 và số 4 của giắc CN1-D1 đến các chân tương ứng của cuộn hút contactor phải là 0 Ω.

Khi nào cần thay bộ điều khiển Travel R?

Chỉ thay bộ điều khiển di chuyển R khi contactor chính, cầu chì và dây điện đều đã được kiểm tra và xác nhận bình thường nhưng lỗi vẫn còn.

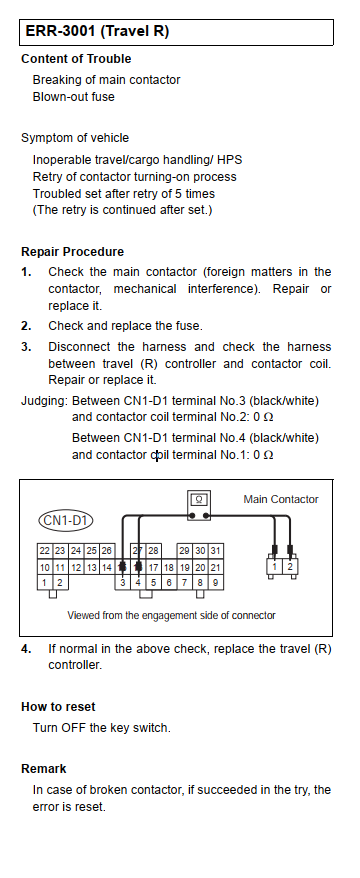

Tài liệu hãng Komatsu về lỗi ERR-3001

Kết luận

Lỗi ERR-3001 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 thường liên quan đến contactor chính bị ngắt hoặc cầu chì bị cháy.

Quy trình sửa chữa gồm kiểm tra contactor, kiểm tra cầu chì, đo thông mạch dây điện từ giắc CN1-D1 đến cuộn hút contactor và cuối cùng mới xem xét thay bộ điều khiển di chuyển R. Sau khi hoàn thành sửa chữa, tắt khóa điện để đặt lại hệ thống và kiểm tra lại toàn bộ chức năng của xe.
