Lỗi ERR-3002 xe nâng điện Komatsu: Nguyên nhân và cách sửa

Lỗi ERR-3002 xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12, FB20-12

Khi màn hình xe nâng điện Komatsu hiển thị ERR-3002 (Travel R), hệ thống đang phát hiện tình trạng contactor chính bị ngắn mạch hoặc không thể ngắt. Lỗi này có thể khiến xe không di chuyển, không nâng hạ hàng và hệ thống trợ lực lái HPS không hoạt động.

Bài viết dưới đây hướng dẫn cách kiểm tra lỗi ERR-3002 theo tài liệu kỹ thuật, áp dụng cho các dòng xe:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-3002 xe nâng điện Komatsu là gì?

Theo tài liệu kỹ thuật, nội dung của lỗi ERR-3002 (Travel R) là:

Shorted main contactor – Contactor chính bị ngắn mạch.

Hiểu đơn giản, bộ điều khiển di chuyển R phát hiện contactor chính vẫn đang dẫn điện hoặc không thể mở tiếp điểm theo yêu cầu. Nguyên nhân có thể nằm ở contactor, dây điện điều khiển, điện áp rò rỉ hoặc bộ điều khiển di chuyển R.

Dấu hiệu khi xe nâng Komatsu báo lỗi ERR-3002

Khi lỗi xuất hiện, xe có thể gặp đồng thời những hiện tượng sau:

Xe không thể di chuyển.
Hệ thống nâng hạ và xử lý hàng hóa không hoạt động.
Hệ thống trợ lực lái HPS không hoạt động.
Contactor chính không mở hoặc không ngắt điện.

Khi xe xuất hiện các triệu chứng trên, người vận hành nên dừng sử dụng và tiến hành kiểm tra hệ thống điện. Không nên cố gắng vận hành nhiều lần vì có thể làm hư hỏng contactor hoặc bộ điều khiển.

Nguyên nhân gây lỗi ERR-3002 trên xe nâng điện Komatsu

Dựa theo quy trình kiểm tra của tài liệu, lỗi ERR-3002 có thể liên quan đến các nguyên nhân sau:

Cáp bình điện đấu nối không tốt hoặc có điện áp dương bị rò sang phía điện áp thứ cấp của contactor.
Contactor chính bị bụi bẩn hoặc có vật lạ bên trong.
Cơ cấu chuyển động của contactor bị kẹt.
Tiếp điểm contactor bị dính hoặc chập.
Dây điện giữa bộ điều khiển di chuyển R và cuộn dây contactor bị chập.
Cuộn hút contactor bị hỏng.
Bộ điều khiển di chuyển R bị hỏng.

Cảnh báo an toàn trước khi kiểm tra

Xe nâng điện sử dụng bình điện có điện áp và dòng điện lớn. Việc đo kiểm sai có thể gây chập điện, cháy đầu cực hoặc làm hỏng bộ điều khiển.

Trước khi sửa chữa cần:

Hạ càng nâng xuống vị trí an toàn.
Kéo phanh tay.
Tắt khóa điện.
Tháo giắc cắm bình điện trước khi tháo dây hoặc giắc điều khiển.
Không dùng dây điện để nối tắt contactor.
Sử dụng đồng hồ đo điện phù hợp.
Chỉ để kỹ thuật viên có chuyên môn kiểm tra phần điện công suất.

Quy trình kiểm tra và sửa lỗi ERR-3002 Komatsu

Bước 1: Kiểm tra kết nối cáp bình điện

Kiểm tra toàn bộ đường cáp nối từ bình điện đến hệ thống điện của xe, bao gồm:

Giắc cắm bình điện.
Đầu cọc và đầu cos.
Cáp nguồn dương và cáp nguồn âm.
Các vị trí cáp bị bong lớp cách điện.
Dấu hiệu cháy, nóng, oxy hóa hoặc lỏng đầu nối.

Đặc biệt, cần kiểm tra xem điện thế dương (+) có bị rò sang phía điện áp thứ cấp của contactor hay không.

Nếu phát hiện đầu nối lỏng, cháy hoặc oxy hóa, cần vệ sinh, siết chặt hoặc thay thế bộ phận bị hư hỏng trước khi kiểm tra lại xe.

Bước 2: Kiểm tra contactor chính

Kiểm tra trực tiếp contactor chính để phát hiện:

Bụi bẩn hoặc vật lạ trong contactor.
Cơ cấu đóng mở bị kẹt.
Tiếp điểm bị cháy hoặc dính.
Bộ phận cơ khí không hồi về vị trí ban đầu.
Cuộn hút contactor bị hư hỏng.

Nếu contactor chỉ bị bẩn hoặc kẹt nhẹ, có thể vệ sinh và xử lý cơ cấu chuyển động. Nếu tiếp điểm bị cháy dính, cuộn hút hỏng hoặc contactor không hoạt động ổn định, cần sửa chữa hoặc thay contactor chính.

Không nên tiếp tục sử dụng contactor đã cháy dính nặng vì lỗi có thể tái diễn và gây ảnh hưởng đến bộ điều khiển.

Bước 3: Kiểm tra dây điện giữa bộ điều khiển di chuyển R và contactor

Tắt khóa điện và ngắt kết nối bình điện trước khi tháo giắc. Sau đó, tháo dây điện liên quan và kiểm tra đường dây giữa:

Bộ điều khiển di chuyển Travel (R) controller.
Cuộn dây của contactor chính.

Theo tài liệu, thực hiện đo điện trở tại các vị trí sau:

Vị trí đo	Giá trị tiêu chuẩn
Chân số 3 của giắc CN1-D1, dây màu đen/trắng – chân số 2 của cuộn dây contactor	0 Ω
Chân số 4 của giắc CN1-D1, dây màu đen/trắng – chân số 1 của cuộn dây contactor	0 Ω

Kết quả gần 0 Ω cho biết đường dây đang thông mạch tốt.

Nếu đồng hồ báo không thông mạch, điện trở bất thường hoặc dây bị chập, cần kiểm tra:

Dây bị đứt ngầm.
Chân giắc lỏng hoặc tụt khỏi giắc.
Chân cắm bị oxy hóa.
Dây bị cọ xát, bong vỏ hoặc chạm vào khung xe.
Dây bị chập với đường điện khác.

Sau khi xác định vị trí hư hỏng, sửa chữa hoặc thay thế dây điện và đầu giắc tương ứng.

Bước 4: Kiểm tra và thay bộ điều khiển di chuyển R

Nếu cáp bình điện, contactor chính, cuộn hút và dây điện đều bình thường nhưng xe vẫn báo ERR-3002, tài liệu yêu cầu:

Thay bộ điều khiển di chuyển R – Travel (R) controller.

Không nên kết luận bộ điều khiển hỏng ngay từ đầu. Chỉ thay bộ điều khiển sau khi đã hoàn thành đầy đủ ba bước kiểm tra phía trên.

Bộ điều khiển mới hoặc bộ điều khiển thay thế phải đúng mã và đúng cấu hình của từng model xe. Sau khi lắp đặt có thể cần thực hiện cài đặt hoặc hiệu chỉnh bằng thiết bị chuyên dụng.

Cách xóa lỗi ERR-3002 trên xe nâng Komatsu

Theo tài liệu, cách đặt lại lỗi là:

Hoàn thành việc kiểm tra và sửa chữa nguyên nhân gây lỗi.
Lắp lại đầy đủ giắc điện và cáp bình.
Tắt khóa điện.
Chờ hệ thống ngắt hoàn toàn rồi bật lại khóa điện để kiểm tra.

Nếu chỉ tắt rồi bật khóa điện mà chưa xử lý nguyên nhân, lỗi ERR-3002 có thể xuất hiện trở lại.

Kiểm tra xe sau khi sửa lỗi

Sau khi hoàn tất sửa chữa, cần kiểm tra lần lượt:

Contactor chính đóng và ngắt bình thường.
Màn hình không còn hiển thị ERR-3002.
Xe di chuyển tiến và lùi bình thường.
Hệ thống nâng hạ hoạt động ổn định.
Hệ thống trợ lực lái HPS hoạt động.
Dây điện và contactor không phát nhiệt bất thường.
Lỗi không tái xuất hiện sau nhiều lần tắt, bật khóa điện.

Chỉ đưa xe trở lại làm việc khi toàn bộ các chức năng trên hoạt động an toàn.

Những sai lầm cần tránh khi xử lý lỗi ERR-3002

Thay bộ điều khiển ngay khi chưa kiểm tra contactor và dây điện.
Dùng dây nối tắt contactor để thử xe.
Đo điện trở khi hệ thống vẫn còn cấp nguồn.
Chỉ xóa lỗi bằng cách tắt khóa điện mà không sửa nguyên nhân.
Tiếp tục vận hành khi contactor bị cháy hoặc dính tiếp điểm.
Lắp contactor hoặc bộ điều khiển không đúng mã xe.
Tháo giắc điện khi chưa ngắt kết nối bình điện.

Lỗi ERR-3002 áp dụng cho những model nào?

Quy trình trong bài viết áp dụng cho nhóm xe nâng điện Komatsu FB-12 gồm:

Tải trọng	Model
1 tấn	Komatsu FB10-12
1.3 tấn	Komatsu FB13-12
1.4 tấn	Komatsu FB14-12
1.5 tấn	Komatsu FB15-12
1.8 tấn	Komatsu FB18-12
2 tấn	Komatsu FB20-12

Vị trí linh kiện, mã phụ tùng hoặc cấu hình bộ điều khiển có thể khác nhau tùy model và số serial. Vì vậy, kỹ thuật viên cần đối chiếu đúng thông tin của xe trước khi thay linh kiện.

Câu hỏi thường gặp về lỗi ERR-3002 Komatsu

Xe nâng Komatsu báo ERR-3002 có tiếp tục sử dụng được không?

Không nên tiếp tục sử dụng. Lỗi có thể làm xe mất chức năng di chuyển, nâng hạ và trợ lực lái HPS. Contactor chính bị dính hoặc ngắn mạch cũng tiềm ẩn nguy cơ hư hỏng hệ thống điện.

ERR-3002 có phải chắc chắn do contactor chính bị hỏng không?

Không. Ngoài contactor, nguyên nhân còn có thể là cáp bình điện, điện áp dương bị rò, dây dẫn giữa bộ điều khiển và cuộn contactor hoặc bộ điều khiển di chuyển R.

Điện trở dây điều khiển contactor phải bằng bao nhiêu?

Theo tài liệu, điện trở giữa chân số 3 giắc CN1-D1 và chân số 2 của cuộn contactor phải là 0 Ω. Điện trở giữa chân số 4 giắc CN1-D1 và chân số 1 của cuộn contactor cũng phải là 0 Ω.

Tắt khóa điện có xóa được lỗi ERR-3002 không?

Tắt khóa điện là thao tác đặt lại lỗi theo tài liệu. Tuy nhiên, nếu contactor, dây điện hoặc bộ điều khiển vẫn còn hư hỏng thì lỗi sẽ xuất hiện trở lại.

Khi nào cần thay bộ điều khiển di chuyển R?

Chỉ thay bộ điều khiển di chuyển R khi cáp bình điện, contactor chính và dây điện giữa bộ điều khiển với cuộn contactor đều được xác nhận bình thường.

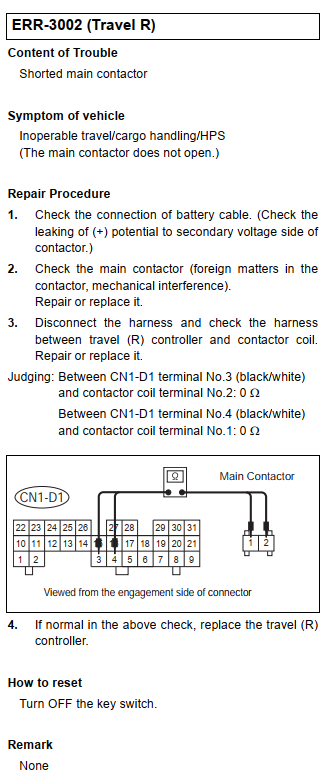

Tài liệu kỹ thuật Komatsu về lỗi ERR-3002

Kết luận

Lỗi ERR-3002 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 cho biết contactor chính bị ngắn mạch hoặc không thể ngắt đúng yêu cầu.

Quy trình xử lý đúng gồm: kiểm tra cáp bình điện và điện áp rò, kiểm tra contactor chính, đo thông mạch dây điều khiển, sau đó mới xem xét thay bộ điều khiển di chuyển R. Thực hiện đúng thứ tự sẽ giúp xác định chính xác nguyên nhân, hạn chế thay nhầm phụ tùng và bảo đảm an toàn cho hệ thống điện của xe nâng.
