Hướng dẫn sửa lỗi ERR-3004 xe nâng điện Komatsu FB10-12 đến FB20-12

Lỗi ERR-3004 (Travel R) xuất hiện khi bộ điều khiển di chuyển bên phải phát hiện điện áp thấp do điện áp bình ắc quy bị sụt giảm. Trong tài liệu sửa chữa, lỗi này được liệt kê cùng ERR-3204 (Travel L), là lỗi tương ứng ở bộ điều khiển di chuyển bên trái.

Khi lỗi xảy ra, xe có thể không di chuyển, không thực hiện được chức năng nâng hạ hàng hoặc hệ thống trợ lực lái thủy lực HPS không hoạt động. Nguyên nhân trực tiếp là contactor chính bị ngắt.

Hướng dẫn dưới đây áp dụng cho các dòng xe:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Lỗi ERR-3004 Komatsu là lỗi gì?

Theo tài liệu kỹ thuật, ERR-3004 (Travel R) là lỗi phát hiện điện áp thấp tại bộ điều khiển di chuyển bên phải. Nội dung lỗi được mô tả là:

Phát hiện điện áp thấp do điện áp bình ắc quy bị sụt giảm.

Mã lỗi liên quan:

• ERR-3004: Bộ điều khiển di chuyển bên phải – Travel R.
• ERR-3204: Bộ điều khiển di chuyển bên trái – Travel L.

Vì vậy, khi màn hình xe nâng Komatsu hiển thị ERR-3004 hoặc ERR-3204, cần ưu tiên kiểm tra điện áp bình ắc quy, giắc kết nối và dây điện giữa bình với bộ điều khiển di chuyển.

Triệu chứng khi xe nâng Komatsu báo lỗi ERR-3004

Khi lỗi ERR-3004 xuất hiện, xe có thể gặp một hoặc nhiều hiện tượng sau:

• Xe không thể di chuyển.
• Hệ thống nâng hạ và xử lý hàng hóa không hoạt động.
• Hệ thống trợ lực lái thủy lực HPS không hoạt động.
• Contactor chính bị ngắt hoặc không đóng.

Nếu đồng thời nhiều chức năng của xe ngừng hoạt động, không nên vội kết luận rằng motor hoặc bộ điều khiển đã hỏng. Trước tiên cần đo điện áp bình và kiểm tra đường dây theo đúng quy trình dưới đây.

Nguyên nhân gây lỗi ERR-3004 trên xe nâng điện Komatsu

Căn cứ vào nội dung tài liệu, lỗi ERR-3004 có thể liên quan đến các nguyên nhân sau:

1. Điện áp bình ắc quy xuống thấp hoặc bị sụt áp.
2. Bình ắc quy chưa được sạc đầy và cần sạc lại.
3. Đầu cực tại bộ điều khiển di chuyển bên phải bị lỏng hoặc mất kết nối.
4. Đầu cực tại bộ điều khiển di chuyển bên trái bị lỏng hoặc mất kết nối.
5. Giắc CN-D1 hoặc dây điện số 7 giữa bình ắc quy và bộ điều khiển Travel R bị hỏng.
6. Giắc CN-D2 hoặc dây điện số 7 giữa bình ắc quy và bộ điều khiển Travel L bị hỏng.

Ngưỡng điện áp phát hiện lỗi ERR-3004

Tài liệu đưa ra các điều kiện phát hiện điện áp thấp như sau:

Các giá trị trên là ngưỡng chẩn đoán của hệ thống. Khi kiểm tra thực tế, cần sử dụng đồng hồ đo điện phù hợp và đo đúng tại vị trí quy định.

Quy trình sửa lỗi ERR-3004 xe nâng điện Komatsu

Bước 1: Đảm bảo an toàn trước khi kiểm tra

Dừng xe ở vị trí an toàn, hạ càng xuống mặt nền và tắt khóa điện. Không tự ý tháo dây điện công suất khi hệ thống vẫn đang có điện.

Việc kiểm tra giắc điện, dây điện và bộ điều khiển nên được thực hiện bởi kỹ thuật viên có chuyên môn về xe nâng điện.

Bước 2: Đo điện áp bình ắc quy

Dùng thiết bị đo phù hợp để kiểm tra điện áp của bình ắc quy.

Nếu điện áp bình thấp, hãy sạc lại bình khi cần thiết. Sau khi sạc, tiếp tục kiểm tra để xác định điện áp đã ổn định hay chưa.

Không chỉ kiểm tra điện áp khi xe đứng yên. Hiện tượng điện áp sụt mạnh khi xe bắt đầu hoạt động cũng có thể làm hệ thống nhận diện tình trạng điện áp thấp.

Bước 3: Kiểm tra các đầu nối của bộ điều khiển di chuyển

Kiểm tra trực quan các giắc cắm và đầu cực tại:

• Bộ điều khiển di chuyển bên phải – Travel R controller.
• Bộ điều khiển di chuyển bên trái – Travel L controller.

Cần xác định các đầu nối có bị lỏng, tuột hoặc mất kết nối hay không. Nếu phát hiện đầu nối bị lỏng, phải xử lý và kết nối chắc chắn trước khi thử lại xe.

Bước 4: Kiểm tra dây điện số 7 tại giắc CN-D1

Kiểm tra bó dây điện số 7 nối giữa:

• Giắc CN-D1 của bộ điều khiển di chuyển bên phải.
• Bình ắc quy của xe nâng.

Cần kiểm tra tình trạng kết nối và tính liên tục của dây điện. Nếu dây bị hỏng, phải sửa chữa hoặc thay thế.

Bước 5: Kiểm tra dây điện số 7 tại giắc CN-D2

Tiếp tục kiểm tra bó dây điện số 7 nối giữa:

• Giắc CN-D2 của bộ điều khiển di chuyển bên trái.
• Bình ắc quy của xe nâng.

Nếu phát hiện dây điện hoặc đầu nối bị hỏng, hãy sửa chữa hoặc thay thế theo tình trạng thực tế.

Bước 6: Xóa lỗi và kiểm tra lại xe

Theo hướng dẫn trong tài liệu, cách đặt lại lỗi là:

1. Tắt khóa điện của xe nâng.
2. Sau khi hoàn thành việc kiểm tra hoặc sửa chữa, bật lại khóa điện.
3. Quan sát màn hình xem mã ERR-3004 hoặc ERR-3204 còn xuất hiện hay không.
4. Kiểm tra lại chức năng di chuyển, nâng hạ hàng hóa và trợ lực lái HPS.

Nếu mã lỗi vẫn xuất hiện, cần đo lại điện áp bình và kiểm tra kỹ đường dây giữa bình ắc quy với hai bộ điều khiển di chuyển.

Thứ tự kiểm tra nhanh lỗi ERR-3004

Khi sửa lỗi ERR-3004 Komatsu, có thể thực hiện theo thứ tự sau:

1. Đọc và ghi lại chính xác mã lỗi trên màn hình.
2. Đo điện áp bình ắc quy.
3. Sạc lại bình nếu điện áp thấp.
4. Kiểm tra đầu nối của bộ điều khiển Travel R và Travel L.
5. Kiểm tra dây số 7 tại giắc CN-D1.
6. Kiểm tra dây số 7 tại giắc CN-D2.
7. Sửa chữa hoặc thay thế dây điện bị hỏng.
8. Tắt khóa điện để đặt lại lỗi.
9. Bật khóa và thử lại các chức năng của xe.

Lưu ý khi sửa lỗi điện áp thấp trên xe nâng Komatsu

• Không tiếp tục vận hành nếu xe mất chức năng di chuyển, nâng hạ hoặc trợ lực lái.
• Không thay bộ điều khiển ngay khi chưa đo điện áp bình và kiểm tra dây điện.
• Không tháo, cắm hoặc sửa chữa đường dây điện công suất khi chưa bảo đảm an toàn.
• Cần kiểm tra đúng phiên bản điện áp 36V hoặc 48V của xe.
• Nếu không có thiết bị đo và chuyên môn phù hợp, nên liên hệ đơn vị sửa chữa xe nâng điện.

Câu hỏi thường gặp về lỗi ERR-3004 Komatsu

Lỗi ERR-3004 có làm xe nâng không di chuyển được không?

Có. Theo tài liệu, khi lỗi xảy ra, contactor chính bị ngắt nên xe có thể không di chuyển được.

Vì sao xe không nâng hạ và hệ thống HPS cũng không hoạt động?

Khi điện áp thấp được phát hiện, contactor chính mở. Điều này có thể khiến chức năng di chuyển, xử lý hàng hóa và hệ thống trợ lực lái HPS đồng thời không hoạt động.

Lỗi ERR-3004 và ERR-3204 khác nhau như thế nào?

ERR-3004 liên quan đến bộ điều khiển di chuyển bên phải Travel R. ERR-3204 liên quan đến bộ điều khiển di chuyển bên trái Travel L. Hai mã đều liên quan đến việc phát hiện điện áp thấp.

Có thể xóa lỗi ERR-3004 bằng cách nào?

Tài liệu hướng dẫn đặt lại lỗi bằng cách tắt khóa điện. Tuy nhiên, trước khi bật lại xe, cần kiểm tra và xử lý nguyên nhân điện áp thấp hoặc lỗi kết nối dây điện.

Sạc bình xong nhưng lỗi ERR-3004 vẫn còn thì phải làm gì?

Hãy kiểm tra các đầu nối của bộ điều khiển Travel R và Travel L, sau đó kiểm tra dây điện số 7 tại giắc CN-D1 và CN-D2. Nếu dây điện hỏng, cần sửa chữa hoặc thay thế.

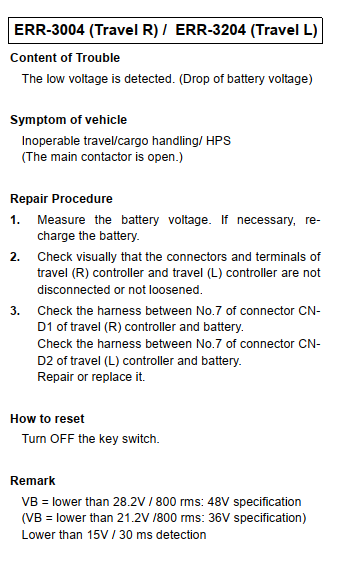

Tài liệu hãng Komatsu về lỗi ERR-3004

Kết luận

ERR-3004 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi phát hiện điện áp thấp tại bộ điều khiển di chuyển bên phải. Mã tương ứng ở bộ điều khiển bên trái là ERR-3204.

Quy trình xử lý tập trung vào ba nội dung chính: đo và sạc lại bình ắc quy, kiểm tra đầu nối của hai bộ điều khiển di chuyển, đồng thời kiểm tra dây số 7 tại giắc CN-D1 và CN-D2. Sau khi sửa chữa, tắt khóa điện để đặt lại lỗi rồi kiểm tra lại hoạt động của xe.

Lưu ý: Bài viết được biên soạn theo tài liệu lỗi ERR-3004/ERR-3204 do nhà sản xuất cung cấp. Việc đo kiểm và sửa chữa hệ thống điện nên do kỹ thuật viên xe nâng điện thực hiện.
