Hướng dẫn sửa lỗi ERR-3010 và ERR-3210 xe nâng điện Komatsu FB-12

Lỗi ERR-3010 và ERR-3210 có thể xuất hiện trên các dòng xe nâng điện Komatsu FB-12, gồm:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1.3 tấn Komatsu FB13-12
• Xe nâng điện 1.4 tấn Komatsu FB14-12
• Xe nâng điện 1.5 tấn Komatsu FB15-12
• Xe nâng điện 1.8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Theo tài liệu kỹ thuật, đây là lỗi liên quan đến bộ điều khiển di chuyển. Xe cần được dừng hoạt động và kiểm tra đúng trình tự, tránh thay bộ điều khiển khi chưa xác định chính xác nguyên nhân.

Ý nghĩa mã lỗi ERR-3010 và ERR-3210

Hai mã lỗi tương ứng với hai bộ điều khiển di chuyển:

Nói đơn giản, hệ thống phát hiện hiện tượng chập mạch trong bộ điều khiển di chuyển bên phải hoặc bên trái.

Hiện tượng của xe khi xuất hiện lỗi

Khi ERR-3010 hoặc ERR-3210 xuất hiện, xe có thể gặp các hiện tượng:

• Xe không di chuyển hoặc di chuyển không bình thường.
• Hệ thống nâng hạ, xếp dỡ hàng không hoạt động đúng.
• Hệ thống HPS hoạt động bất thường.
• Contactor chính không đóng.

Do contactor chính không đóng, xe có thể mất đồng thời nhiều chức năng dù màn hình vẫn hiển thị mã lỗi.

Nguyên nhân lỗi ERR-3010 và ERR-3210

Theo nội dung tài liệu, các nguyên nhân cần kiểm tra gồm:

1. Bộ điều khiển di chuyển bên phải bị ngắn mạch.
2. Bộ điều khiển di chuyển bên trái bị ngắn mạch.
3. Thanh đồng nối bộ điều khiển bị chạm chập.
4. Có dị vật dẫn điện tại các cọc P và N.
5. Đầu cos chữ U và chữ W bị chạm nhau hoặc bị dị vật làm ngắn mạch.
6. Dây điện từ công tắc dừng khẩn cấp EMG đến các bộ điều khiển bị chập.
7. Cáp điện trở sạc nhanh hoặc điện trở sạc nhanh gặp sự cố.
8. Giắc CN1-D1 hoặc mạch dây liên quan bị bất thường.

Cảnh báo an toàn trước khi sửa chữa

Hệ thống điện của xe nâng sử dụng điện áp và dòng điện lớn. Việc kiểm tra phải do kỹ thuật viên có chuyên môn thực hiện.

Trước khi tháo thanh đồng, giắc điện hoặc bộ điều khiển:

• Đỗ xe trên nền phẳng.
• Hạ càng nâng sát mặt đất.
• Kéo phanh tay và tắt khóa điện.
• Rút giắc nối bình ắc quy.
• Chờ tối thiểu 10 phút để tụ điện xả bớt điện áp.
• Không dùng đồng hồ ở thang đo điện trở khi mạch vẫn còn điện.

Không được nối tắt contactor hoặc đóng điện thử khi nghi ngờ bộ điều khiển đang bị chập.

Quy trình kiểm tra và sửa lỗi ERR-3010, ERR-3210

Bước 1: Ngắt nguồn điện của xe

Rút giắc kết nối bình ắc quy và để xe không hoạt động trong ít nhất 10 phút.

Thời gian chờ này giúp tụ điện trong hệ thống giảm điện áp trước khi kỹ thuật viên kiểm tra bộ điều khiển.

Bước 2: Kiểm tra thanh đồng và các cọc P, N

Kiểm tra trực quan thanh đồng kết nối giữa:

• Bộ điều khiển di chuyển bên phải Travel R
• Bộ điều khiển di chuyển bên trái Travel L
• Bộ điều khiển nâng hạ, xếp dỡ hàng

Quan sát khu vực bu-lông lắp tại các cọc P và N. Đảm bảo không có:

• Mạt kim loại
• Bu-lông hoặc vòng đệm rơi
• Dây đồng hoặc đầu cos chạm nhau
• Nước, bụi dẫn điện hoặc dị vật gây chập

Nếu phát hiện dị vật, cần làm sạch và xử lý nguyên nhân trước khi đóng điện trở lại.

Bước 3: Kiểm tra đầu cos chữ U và chữ W

Kiểm tra trực quan các đầu cos chữ U và chữ W. Hai đầu dây này không được chạm nhau và không được bị nối tắt bởi dị vật.

Nếu đầu cos lỏng, biến dạng, cháy hoặc có dấu hiệu phóng điện, cần xử lý chắc chắn trước khi thực hiện bước tiếp theo.

Bước 4: Đo ngắn mạch giữa cọc P và N

Tháo các thanh đồng nối giữa những bộ điều khiển. Dùng đồng hồ đo điện trở để kiểm tra giữa cọc P và N của từng bộ điều khiển.

Kết quả xử lý:

• Nếu bị ngắn mạch: Thay bộ điều khiển đã xác định bị chập.
• Nếu không bị ngắn mạch: Tiếp tục kiểm tra mạch dây ở bước tiếp theo.

Cần đo riêng từng bộ điều khiển để tránh thay nhầm phụ tùng.

Bước 5: Kiểm tra dây điện từ công tắc EMG

Đo điện trở giữa giắc dây của công tắc dừng khẩn cấp EMG và từng bộ điều khiển.

Các vị trí kiểm tra theo tài liệu:

• Giữa chân số 2 của giắc công tắc EMG, dây đỏ/trắng, với chân số 7 của giắc CN1-D1, dây đỏ/trắng.
• Giữa chân số 2 của giắc công tắc EMG, dây đỏ/trắng, với chân số 7 của giắc CN1-D2, dây đỏ/trắng.
• Giữa chân số 2 của giắc công tắc EMG, dây đỏ/trắng, với chân số 7 của giắc CN1-P, dây đỏ/trắng.

Giá trị đánh giá trong tài liệu là 0 Ω.

• Kết quả đạt: Tiếp tục bước kiểm tra tiếp theo.
• Kết quả không đạt: Sửa chữa hoặc thay thế dây điện, đầu giắc hay chân giắc bị lỗi.

Khi đo điện trở rất thấp, cần trừ điện trở của hai que đo để tránh đánh giá sai.

Bước 6: Đo chân số 8 và số 9 của giắc CN1-D1

Đo điện trở giữa chân số 8 và chân số 9 của giắc CN1-D1, tại phía dây điện của bộ điều khiển di chuyển bên phải Travel R.

Giá trị tiêu chuẩn theo tài liệu:

• 0 Ω hoặc vô cùng – ∞: Kiểm tra, sửa chữa hoặc thay cáp kết nối điện trở sạc nhanh và điện trở.
• Khoảng 39 Ω: Thay bộ điều khiển di chuyển bên phải Travel R.

Không nên chỉ dựa vào việc mã ERR-3010 xuất hiện để thay ngay bộ điều khiển. Cần thực hiện phép đo này nhằm phân biệt lỗi mạch điện trở với lỗi bên trong controller.

Bước 7: Xử lý khi các kết quả kiểm tra đều bình thường

Nếu các phép đo và phần dây điện phía trên đều bình thường nhưng lỗi vẫn xuất hiện, tài liệu hướng dẫn kiểm tra và thay thế một trong hai bộ điều khiển:

• Bộ điều khiển di chuyển bên phải Travel R
• Bộ điều khiển di chuyển bên trái Travel L

Trước khi thay, kỹ thuật viên cần xác định đúng bộ điều khiển bị lỗi thông qua kết quả đo cọc P–N và các mã lỗi đi kèm.

Cách xóa lỗi ERR-3010 và ERR-3210

Theo tài liệu, cách reset lỗi là:

1. Tắt khóa điện về vị trí OFF.
2. Hoàn thành việc kiểm tra và sửa chữa.
3. Lắp lại giắc điện, thanh đồng và các đầu nối đúng vị trí.
4. Kết nối lại bình ắc quy.
5. Bật khóa điện và kiểm tra mã lỗi.

Nếu nguyên nhân chập mạch chưa được xử lý, lỗi có thể xuất hiện trở lại ngay khi bật khóa điện. Không nên bật, tắt khóa nhiều lần để cố xóa lỗi.

Vì sao ERR-3010, ERR-3210 và ERR-5010 có thể xuất hiện cùng lúc?

Bộ điều khiển di chuyển bên phải, bộ điều khiển di chuyển bên trái và bộ điều khiển nâng hạ được kết nối thông qua cầu chì.

Khi một bộ điều khiển bị ngắn mạch, hệ thống có thể đồng thời hiển thị:

• ERR-3010
• ERR-3210
• ERR-5010

Nếu bộ điều khiển bị chập, lỗi 3016 liên quan đến sạc nhanh cũng có thể xuất hiện do tụ điện giữa cọc P và N không thể được nạp.

Vì vậy, việc xe hiển thị nhiều mã lỗi cùng lúc không có nghĩa tất cả các bộ điều khiển đều hỏng.

Phương pháp kiểm tra nhanh khi xuất hiện ba mã lỗi

Khi ERR-3010, ERR-3210 và ERR-5010 xuất hiện đồng thời, hãy đo điện trở giữa cọc dương và cọc âm của:

• Bộ điều khiển di chuyển bên trái
• Bộ điều khiển di chuyển bên phải
• Bộ điều khiển nâng hạ, xếp dỡ hàng

Theo tài liệu, nếu một bộ điều khiển bị hỏng, điện trở đo được có thể nằm trong khoảng 0 kΩ. Cần tách riêng kết nối và đo từng bộ điều khiển để xác định chính xác thiết bị bị ngắn mạch.

Bảng chẩn đoán nhanh

Câu hỏi thường gặp

Lỗi ERR-3010 có phải luôn do hỏng bộ điều khiển bên phải không?

Không. Ngoài bộ điều khiển Travel R, cần kiểm tra thanh đồng, cọc P–N, đầu U–W, dây EMG, giắc CN1-D1 và mạch điện trở sạc nhanh.

ERR-3210 là lỗi gì?

ERR-3210 báo ngắn mạch FET công suất phía trên và phía dưới của bộ điều khiển di chuyển bên trái Travel L.

Có thể reset lỗi bằng cách tắt rồi bật khóa điện không?

Tài liệu quy định reset bằng cách tắt khóa điện. Tuy nhiên, nếu nguyên nhân chập mạch chưa được sửa, mã lỗi sẽ xuất hiện trở lại.

Tại sao xe vừa mất di chuyển vừa mất nâng hạ?

Khi xảy ra lỗi, contactor chính không đóng. Đồng thời các bộ điều khiển được liên kết qua cầu chì nên sự cố của một controller có thể ảnh hưởng đến nhiều chức năng.

Có nên thay cả ba bộ điều khiển khi xuất hiện 3010, 3210 và 5010?

Không nên thay đồng loạt. Hãy tách kết nối và đo điện trở giữa cọc dương, cọc âm của từng bộ điều khiển để xác định đúng thiết bị bị chập.

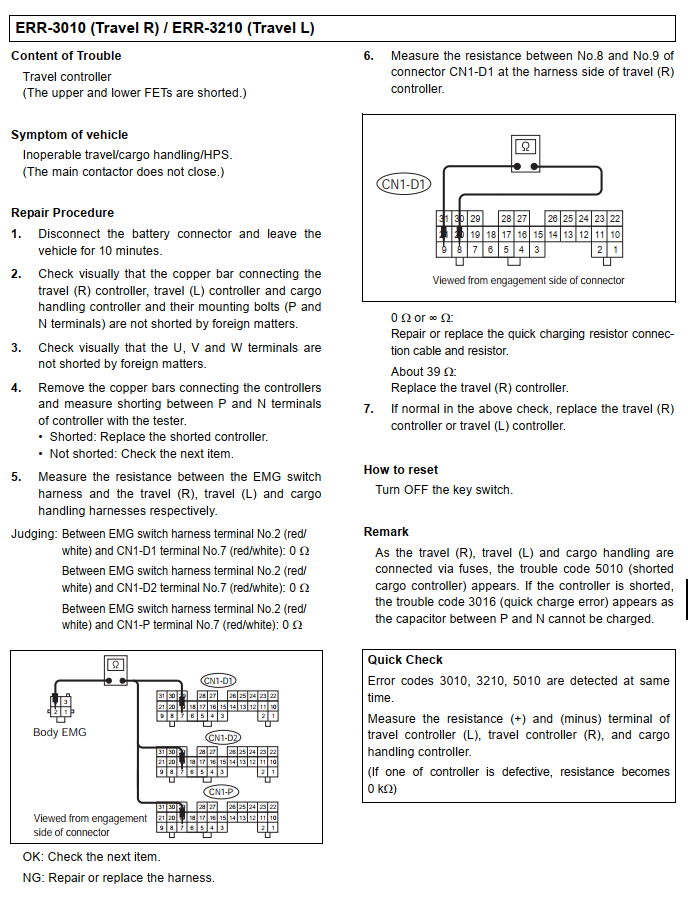

Tài liệu hãng Komatsu sửa lỗi ERR-3010 và ERR-3210

Kết luận

ERR-3010 và ERR-3210 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 là lỗi ngắn mạch FET của bộ điều khiển di chuyển.

Quy trình sửa chữa cần tập trung vào ba nhóm chính: kiểm tra chạm chập bên ngoài tại thanh đồng và đầu nối, đo mạch dây EMG cùng điện trở sạc nhanh, sau đó xác định chính xác bộ điều khiển bị hỏng. Thực hiện đúng trình tự sẽ hạn chế thay nhầm controller và tránh phát sinh chi phí không cần thiết.
