Hướng dẫn kiểm tra và sửa lỗi ERR-3011, ERR-3211, ERR-3012, ERR-3212 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12.

Lỗi ERR-3011, ERR-3211, ERR-3012 và ERR-3212 là gì?

ERR-3011, ERR-3211, ERR-3012 và ERR-3212 là các mã lỗi liên quan đến bộ điều khiển di chuyển trên dòng xe nâng điện Komatsu FB-12.

Các mã lỗi này được phân chia theo bộ điều khiển di chuyển bên phải, bên trái và vị trí xảy ra hiện tượng chập mạch:

Mã lỗi	Vị trí báo lỗi	Nội dung lỗi
ERR-3011	Travel R	Phía trên của bộ điều khiển di chuyển bên phải bị chập
ERR-3211	Travel L	Phía trên của bộ điều khiển di chuyển bên trái bị chập
ERR-3012	Travel R	Phía dưới của bộ điều khiển di chuyển bên phải bị chập
ERR-3212	Travel L	Phía dưới của bộ điều khiển di chuyển bên trái bị chập

Trong đó:

Travel R là bộ điều khiển di chuyển bên phải.
Travel L là bộ điều khiển di chuyển bên trái.
Mã đuôi 11 liên quan đến phía trên của bộ điều khiển bị chập.
Mã đuôi 12 liên quan đến phía dưới của bộ điều khiển bị chập.

Các dòng xe nâng Komatsu áp dụng

Hướng dẫn này áp dụng cho những mẫu xe nâng điện Komatsu sau:

Xe nâng điện 1 tấn Komatsu FB10-12
Xe nâng điện 1.3 tấn Komatsu FB13-12
Xe nâng điện 1.4 tấn Komatsu FB14-12
Xe nâng điện 1.5 tấn Komatsu FB15-12
Xe nâng điện 1.8 tấn Komatsu FB18-12
Xe nâng điện 2 tấn Komatsu FB20-12

Do cấu hình thực tế có thể khác nhau theo số serial và phiên bản xe, kỹ thuật viên nên đối chiếu thêm sơ đồ điện đúng với chiếc xe đang sửa chữa.

Triệu chứng khi xe báo lỗi

Theo tài liệu kỹ thuật, khi xuất hiện một trong các mã lỗi trên, xe nâng sẽ có triệu chứng:

Xe không thể di chuyển.

Hệ thống có thể khóa chức năng di chuyển để bảo vệ bộ điều khiển và các linh kiện điện liên quan. Không nên tiếp tục bật, tắt chìa khóa nhiều lần hoặc cố vận hành xe khi chưa kiểm tra nguyên nhân.

Nguyên nhân cần kiểm tra

Những vị trí cần kiểm tra khi xe xuất hiện lỗi ERR-3011, ERR-3211, ERR-3012 hoặc ERR-3212 gồm:

Bộ điều khiển di chuyển bên phải hoặc bên trái bị bất thường.
Cáp motor tại các đầu U, V và W bị rò điện hoặc chạm với cực P.
Cáp motor bị rò điện hoặc chạm với cực N.
Có dị vật tại các cực P, N, U, V và W.
Cáp motor bị đấu sai vị trí.
Cáp motor bị hư hỏng hoặc rò điện giữa motor và thân xe.
Nước mưa hoặc hơi ẩm xâm nhập vào dây điện, đầu nối hoặc bộ điều khiển.
Có dị vật bám trên bo mạch CPU.
Bộ điều khiển chức năng nâng hạ bị bất thường.
Bộ điều khiển di chuyển bị hỏng và cần thay thế.

Quy trình sửa lỗi ERR-3011, ERR-3211, ERR-3012, ERR-3212

Bước 1: Ngắt giắc nối bình điện

Tắt chìa khóa và rút giắc nối bình điện ra khỏi xe.

Sau khi ngắt nguồn, phải để xe nghỉ ít nhất 10 phút trước khi kiểm tra hoặc tháo dây điện. Khoảng thời gian này giúp điện tích còn lưu trong hệ thống được giải phóng.

Đây là bước an toàn bắt buộc. Không được tháo cáp motor hoặc chạm vào các đầu cực công suất ngay sau khi vừa ngắt bình điện.

Bước 2: Kiểm tra cách điện của cáp motor

Tháo cáp motor khỏi các cực U, V và W, sau đó đo cách điện tại những vị trí sau:

Giữa cáp motor và cực P.
Giữa cáp motor và cực N.

Nếu phát hiện rò điện hoặc cách điện không đạt yêu cầu, cần sửa chữa hoặc thay thế cáp motor bị hỏng.

Khi kiểm tra, cần quan sát toàn bộ đoạn dây giữa motor và xe để tìm các vị trí bị nứt vỏ, cháy, kẹp dây, cọ sát vào khung xe hoặc ngấm nước.

Bước 3: Kiểm tra dị vật tại các đầu cực và bo mạch

Kiểm tra xem có bụi bẩn, mạt kim loại, nước, dầu hoặc dị vật tại:

Cực P và N.
Các cực U, V và W.
Khu vực xung quanh các đầu cực.
Bo mạch CPU.

Nếu phát hiện dị vật, phải vệ sinh và làm khô hoàn toàn trước khi lắp lại. Đặc biệt chú ý dấu hiệu nước mưa xâm nhập vào khu vực bộ điều khiển.

Bước 4: Kiểm tra cách đấu cáp motor

Xác nhận các dây motor đã được kết nối đúng với các cực U, V và W của motor.

Các dây phải được đấu đúng sang đầu cực tương ứng, không được đấu nhầm hoặc đảo vị trí. Đồng thời, kiểm tra độ chắc chắn của đầu cos và bu-lông liên kết.

Nếu phát hiện dây đấu sai, cần đấu lại đúng vị trí trước khi cấp nguồn kiểm tra xe.

Bước 5: Kiểm tra các bộ điều khiển

Tiến hành kiểm tra:

Bộ điều khiển di chuyển bên phải – Travel R controller.
Bộ điều khiển di chuyển bên trái – Travel L controller.
Bộ điều khiển chức năng nâng hạ – Cargo handling controller.

Nếu phát hiện bộ điều khiển nào bất thường thì thay thế bộ điều khiển đó. Theo tài liệu, khi thay bộ điều khiển cần thay đồng thời bo mạch CPU.

Bước này đòi hỏi kỹ thuật viên có chuyên môn về hệ thống điện công suất của xe nâng. Không nên tự ý thay bộ điều khiển khi chưa hoàn thành việc kiểm tra dây motor, đầu cực và tình trạng cách điện.

Bước 6: Thay bộ điều khiển di chuyển nếu các hạng mục khác bình thường

Nếu dây motor, đầu cực, cách đấu dây và các bộ phận liên quan đều bình thường nhưng mã lỗi vẫn xuất hiện, thực hiện thay thế bộ điều khiển tương ứng:

Báo ERR-3011 hoặc ERR-3012: kiểm tra và thay bộ điều khiển di chuyển bên phải – Travel R.
Báo ERR-3211 hoặc ERR-3212: kiểm tra và thay bộ điều khiển di chuyển bên trái – Travel L.

Sau khi sửa chữa hoặc thay thế, kiểm tra lại toàn bộ đầu nối trước khi kết nối bình điện và vận hành thử xe.

Cách xóa lỗi

Theo tài liệu kỹ thuật, cách reset các mã lỗi này là:

Vặn chìa khóa điện về vị trí OFF.

Tuy nhiên, việc tắt chìa khóa chỉ thực hiện thao tác reset. Nếu nguyên nhân chập mạch, rò điện hoặc hỏng bộ điều khiển chưa được xử lý, mã lỗi sẽ xuất hiện trở lại khi bật xe.

Những lưu ý quan trọng khi sửa chữa

Khi xử lý lỗi ERR-3011, ERR-3211, ERR-3012 và ERR-3212, cần đặc biệt kiểm tra:

Cáp điện nối giữa motor và thân xe.
Hiện tượng rò điện của cáp motor.
Nước mưa hoặc hơi ẩm xâm nhập vào hệ thống.
Dị vật trên bo mạch CPU.
Dị vật hoặc mạt kim loại quanh các cực P, N, U, V và W.
Cách đấu dây U, V và W tại motor.

Không được bỏ qua thời gian chờ tối thiểu 10 phút sau khi ngắt giắc bình điện. Hệ thống điện công suất có thể còn điện áp lưu, gây nguy hiểm cho người sửa chữa và làm hỏng linh kiện nếu thao tác không đúng.

Có nên tiếp tục sử dụng xe khi xuất hiện lỗi?

Không nên cố sử dụng xe khi đang báo một trong bốn mã lỗi trên. Theo tài liệu, triệu chứng của lỗi là xe không thể di chuyển và nguyên nhân liên quan đến hiện tượng chập trong bộ điều khiển di chuyển.

Việc liên tục đóng điện hoặc thay cầu chì khi chưa xác định nguyên nhân có thể làm hư hỏng thêm bộ điều khiển, bo mạch CPU hoặc hệ thống dây dẫn.

Nên dừng xe tại vị trí an toàn, hạ càng xuống sàn, kéo phanh tay, tắt chìa khóa và ngắt giắc bình điện trước khi tiến hành kiểm tra.

Câu hỏi thường gặp

Lỗi ERR-3011 xe nâng Komatsu có nghĩa là gì?

ERR-3011 cho biết phía trên của bộ điều khiển di chuyển bên phải – Travel R – bị chập. Xe có thể bị khóa và không thể di chuyển.

Lỗi ERR-3211 khác ERR-3011 ở điểm nào?

Hai mã đều chỉ hiện tượng phía trên của bộ điều khiển bị chập. ERR-3011 thuộc bộ điều khiển di chuyển bên phải, còn ERR-3211 thuộc bộ điều khiển di chuyển bên trái.

Lỗi ERR-3012 và ERR-3212 có nghĩa là gì?

ERR-3012 là phía dưới của bộ điều khiển di chuyển bên phải bị chập. ERR-3212 là phía dưới của bộ điều khiển di chuyển bên trái bị chập.

Chỉ tắt chìa khóa có xóa được lỗi không?

Có thể thực hiện reset bằng cách vặn chìa khóa về OFF. Tuy nhiên, lỗi sẽ xuất hiện lại nếu chưa xử lý nguyên nhân gây chập, rò điện, đấu sai dây hoặc hỏng bộ điều khiển.

Tại sao phải chờ 10 phút sau khi ngắt bình điện?

Tài liệu yêu cầu ngắt giắc bình điện và để xe nghỉ 10 phút trước khi kiểm tra. Không nên tháo cáp motor hoặc đầu cực công suất ngay sau khi vừa ngắt nguồn.

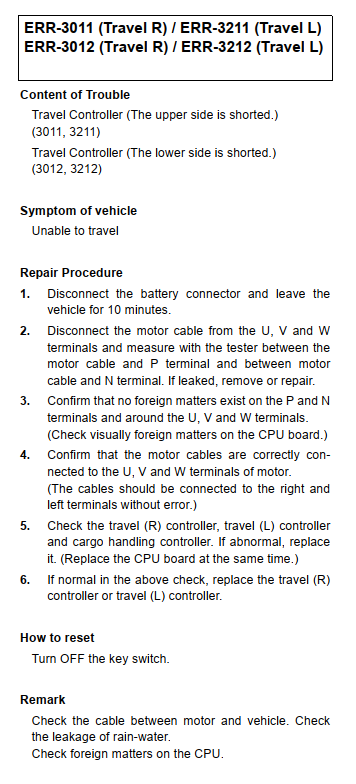

Tài liệu Komasu sửa lỗi ERR-3011, ERR-3211, ERR-3012 và ERR-3212

Kết luận

Các mã ERR-3011, ERR-3211, ERR-3012 và ERR-3212 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 đều liên quan đến hiện tượng chập tại bộ điều khiển di chuyển.

Quy trình xử lý cần bắt đầu bằng việc ngắt giắc bình điện, chờ 10 phút, kiểm tra cách điện cáp motor, vệ sinh các đầu cực, kiểm tra cách đấu dây U–V–W và đánh giá các bộ điều khiển. Nếu các hạng mục bên ngoài đều bình thường nhưng lỗi vẫn còn, cần thay bộ điều khiển di chuyển tương ứng theo hướng dẫn kỹ thuật.
