Hướng dẫn kiểm tra và sửa lỗi ERR-3016 trên xe nâng điện Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12 theo tài liệu kỹ thuật.

Lỗi ERR-3016 xe nâng điện Komatsu là gì?

Lỗi ERR-3016 (Travel R) là lỗi liên quan đến quá trình sạc nhanh của tụ điện nằm giữa cực P và N trong hệ thống điều khiển di chuyển của xe nâng điện Komatsu.

Khi bộ điều khiển không thể sạc tụ điện giữa P và N theo yêu cầu, contactor chính không đóng. Xe có thể mất đồng thời chức năng di chuyển, nâng hạ hàng hóa và hệ thống HPS.

Lỗi này áp dụng cho các dòng xe nâng điện Komatsu sau:

• Xe nâng điện 1 tấn Komatsu FB10-12
• Xe nâng điện 1,3 tấn Komatsu FB13-12
• Xe nâng điện 1,4 tấn Komatsu FB14-12
• Xe nâng điện 1,5 tấn Komatsu FB15-12
• Xe nâng điện 1,8 tấn Komatsu FB18-12
• Xe nâng điện 2 tấn Komatsu FB20-12

Nội dung lỗi ERR-3016

Theo tài liệu kỹ thuật của Komatsu:

ERR-3016 – Travel R: Defect of quick charging – Defect of charging the capacitor between P and N.

Có thể hiểu là:

Hệ thống sạc nhanh bị lỗi, khiến tụ điện nằm giữa cực P và N không được nạp điện bình thường.

Đây là lỗi thuộc bộ điều khiển di chuyển bên phải, được ký hiệu là Travel R.

Dấu hiệu khi xe nâng Komatsu báo lỗi ERR-3016

Khi lỗi ERR-3016 xuất hiện, xe có thể gặp những hiện tượng sau:

• Xe không thể di chuyển.
• Hệ thống nâng hạ và xử lý hàng hóa không hoạt động.
• Hệ thống HPS không hoạt động.
• Contactor chính không đóng.
• Màn hình có thể xuất hiện đồng thời các mã lỗi ERR-3010, ERR-3210 và ERR-5010.
• Một số mã lỗi liên quan có thể xuất hiện sau khoảng 15 giây kể từ khi bật khóa điện.

Do contactor chính không đóng nên dù người vận hành thao tác bàn đạp ga hoặc cần điều khiển thủy lực, xe vẫn không hoạt động.

Nguyên nhân xe nâng điện Komatsu báo lỗi ERR-3016

Theo nội dung tài liệu, nguyên nhân trực tiếp của ERR-3016 là:

Tụ điện giữa cực P và N không thể được sạc trong quá trình sạc nhanh.

Khi phát hiện quá trình nạp tụ không hoàn thành, hệ thống điều khiển sẽ không cho contactor chính đóng nhằm bảo vệ các linh kiện điện công suất của xe.

Đồng thời, các mã lỗi sau cũng có thể xuất hiện:

• ERR-3010
• ERR-3210
• ERR-5010

Vì vậy, cần kiểm tra và xử lý các mã lỗi liên quan trước khi kết luận bộ điều khiển Travel R bị hỏng.

Quy trình sửa lỗi ERR-3016 xe nâng điện Komatsu

Bước 1: Đưa xe về trạng thái an toàn

Trước khi kiểm tra, cần thực hiện các biện pháp an toàn:

1. Đỗ xe trên nền bằng phẳng.
2. Hạ càng nâng xuống sát mặt đất.
3. Kéo phanh tay.
4. Đưa công tắc tiến lùi về vị trí trung gian.
5. Tắt khóa điện.
6. Ngắt giắc bình điện trước khi kiểm tra hệ thống điện.

Hệ thống điện của xe nâng có điện áp và dòng điện lớn. Việc kiểm tra bộ điều khiển, contactor hoặc các đầu cực P và N cần do kỹ thuật viên có chuyên môn thực hiện.

Bước 2: Kiểm tra và sửa mã lỗi ERR-3010

Trước tiên, thực hiện kiểm tra theo đúng quy trình sửa chữa dành cho mã lỗi ERR-3010.

ERR-3010 là một trong những mã có thể xuất hiện cùng ERR-3016. Vì vậy, cần xử lý hoàn tất mã này trước rồi mới tiếp tục kiểm tra các bước tiếp theo.

Sau khi kiểm tra hoặc sửa chữa:

• Lắp lại các giắc kết nối.
• Bật khóa điện.
• Kiểm tra xem lỗi ERR-3016 còn xuất hiện hay không.

Bước 3: Kiểm tra và sửa mã lỗi ERR-3210

Tiếp tục thực hiện quy trình kiểm tra và sửa chữa dành cho mã lỗi ERR-3210.

Cần chú ý rằng mã ERR-3210 có thể xuất hiện sau khoảng 15 giây do hệ thống phát hiện tụ điện giữa P và N không được sạc thành công.

Sau khi hoàn thành việc kiểm tra ERR-3210, tiến hành bật lại khóa điện và kiểm tra hoạt động của xe.

Bước 4: Kiểm tra và sửa mã lỗi ERR-5010

Nếu lỗi vẫn còn, thực hiện quy trình sửa chữa dành cho mã ERR-5010.

Đây cũng là mã lỗi liên quan có thể xuất hiện cùng ERR-3016. Không nên thay bộ điều khiển Travel R ngay khi chưa kiểm tra đầy đủ ERR-3010, ERR-3210 và ERR-5010.

Bước 5: Thay bộ điều khiển Travel R nếu các bước trên đều bình thường

Nếu đã kiểm tra theo quy trình của ba mã lỗi:

• ERR-3010
• ERR-3210
• ERR-5010

nhưng không phát hiện bất thường, tài liệu Komatsu chỉ dẫn:

Thay thế bộ điều khiển Travel R.

Sau khi thay bộ điều khiển, cần:

1. Kiểm tra lại toàn bộ giắc và đầu nối.
2. Đảm bảo các đầu nối được lắp chắc chắn.
3. Kết nối lại bình điện.
4. Bật khóa điện và chờ hệ thống tự kiểm tra.
5. Kiểm tra contactor chính có đóng hay không.
6. Thử chức năng di chuyển, nâng hạ và HPS trong điều kiện an toàn.

Việc thay bộ điều khiển cần thực hiện đúng chủng loại linh kiện tương ứng với model và số khung của xe.

Cách xóa hoặc đặt lại lỗi ERR-3016

Theo tài liệu kỹ thuật, cách đặt lại lỗi ERR-3016 là:

Tắt khóa điện của xe.

Có thể thực hiện theo trình tự sau:

1. Đưa xe về trạng thái dừng hoàn toàn.
2. Tắt khóa điện.
3. Chờ hệ thống ngắt hoàn toàn.
4. Bật lại khóa điện để kiểm tra.

Lưu ý: Tắt rồi bật lại khóa điện chỉ giúp đặt lại trạng thái báo lỗi. Nếu nguyên nhân làm tụ điện giữa P và N không sạc được vẫn còn, lỗi ERR-3016 sẽ tiếp tục xuất hiện.

Vì sao ERR-3010, ERR-3210 và ERR-5010 xuất hiện cùng ERR-3016?

Theo ghi chú trong tài liệu, các mã ERR-3010, ERR-3210 và ERR-5010 cũng có thể xuất hiện khi xe báo ERR-3016.

Sau khoảng 15 giây, hệ thống có thể hiển thị các mã này vì bộ điều khiển xác định tụ điện giữa cực P và N không thể được sạc.

Do đó, khi chẩn đoán cần đọc và ghi lại toàn bộ mã lỗi đang xuất hiện. Không nên chỉ xóa ERR-3016 hoặc thay linh kiện khi chưa kiểm tra các mã liên quan.

Những lưu ý quan trọng khi sửa lỗi ERR-3016

• Không tự ý nối tắt contactor chính.
• Không chạm trực tiếp vào các đầu cực P và N.
• Không tháo bộ điều khiển khi bình điện vẫn đang kết nối.
• Không thay ngay bộ điều khiển Travel R khi chưa kiểm tra ERR-3010, ERR-3210 và ERR-5010.
• Sử dụng bộ điều khiển đúng chủng loại theo model và số khung.
• Sau khi sửa phải kiểm tra đầy đủ chức năng di chuyển, nâng hạ và HPS.
• Nếu không có thiết bị và chuyên môn về xe nâng điện, nên liên hệ đơn vị sửa chữa chuyên nghiệp.

Câu hỏi thường gặp về lỗi ERR-3016

Lỗi ERR-3016 có làm xe nâng Komatsu không chạy không?

Có. Theo tài liệu, khi xảy ra lỗi, contactor chính không đóng nên xe không thể di chuyển. Hệ thống xử lý hàng hóa và HPS cũng không hoạt động.

ERR-3016 có liên quan đến tụ điện không?

Có. Lỗi xuất hiện khi tụ điện nằm giữa cực P và N không thể được sạc trong quá trình sạc nhanh.

Tắt khóa điện có xóa được ERR-3016 không?

Tắt khóa điện là phương pháp đặt lại lỗi theo tài liệu. Tuy nhiên, nếu nguyên nhân chưa được sửa chữa thì lỗi sẽ xuất hiện trở lại khi bật máy.

Có cần thay ngay bộ điều khiển Travel R không?

Không. Trước tiên phải kiểm tra theo quy trình sửa chữa của ERR-3010, ERR-3210 và ERR-5010. Chỉ thay bộ điều khiển Travel R khi các bước kiểm tra trên đều bình thường nhưng lỗi ERR-3016 vẫn còn.

Những model nào có thể áp dụng hướng dẫn này?

Hướng dẫn áp dụng cho Komatsu FB10-12, FB13-12, FB14-12, FB15-12, FB18-12 và FB20-12, với điều kiện xe hiển thị đúng mã ERR-3016 (Travel R).

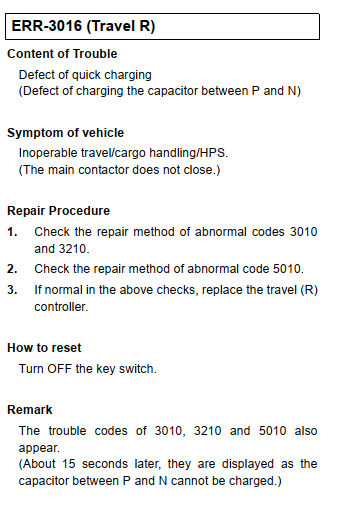

Tài liệu hãng Komatsu sửa lỗi ERR-3016

Kết luận

Lỗi ERR-3016 trên xe nâng điện Komatsu cho biết hệ thống sạc nhanh không thể nạp tụ điện giữa cực P và N. Khi lỗi xuất hiện, contactor chính không đóng, khiến xe mất chức năng di chuyển, nâng hạ hàng hóa và HPS.

Quy trình xử lý đúng theo tài liệu là:

1. Kiểm tra và sửa chữa theo mã ERR-3010.
2. Kiểm tra và sửa chữa theo mã ERR-3210.
3. Kiểm tra và sửa chữa theo mã ERR-5010.
4. Nếu tất cả các bước trên đều bình thường, thay bộ điều khiển Travel R.
5. Tắt khóa điện để đặt lại lỗi và kiểm tra lại xe.

Việc chẩn đoán và sửa chữa nên được thực hiện bởi kỹ thuật viên có kinh nghiệm về xe nâng điện Komatsu nhằm bảo đảm an toàn và tránh làm hỏng bộ điều khiển công suất.
