HƯỚNG DẪN SỬA LỖI L03 GFB8MC TRÊN XE NÂNG ĐIỆN KOMATSU 2.5 - 3 TẤN MODEL FE25/30-1

Lỗi L03 GFB8MC trên xe nâng điện Komatsu là gì? Nguyên nhân và cách khắc phục chi tiết

Lỗi L03 GFB8MC trên xe nâng Komatsu là gì?

Lỗi L03 GFB8MC (ABNL Battery Fan - CHGR/C) là lỗi liên quan đến quạt làm mát của bộ sạc pin (Battery Fan) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu model FE25/30-1. Khi lỗi này xuất hiện, bộ điều khiển không nhận được tín hiệu hoạt động của quạt làm mát trong quá trình sạc pin.

Lỗi thường gặp trên các dòng xe nâng điện Komatsu:

  • Komatsu FE25-1

  • Komatsu FE25H-1

  • Komatsu FE30-1

Nếu không xử lý kịp thời, nhiệt độ pin sẽ tăng cao, ảnh hưởng đến tuổi thọ của ắc quy và có thể gây ra các lỗi nghiêm trọng khác.

Dấu hiệu nhận biết lỗi L03 GFB8MC

Khi xe xuất hiện lỗi L03 GFB8MC sẽ có các biểu hiện sau:

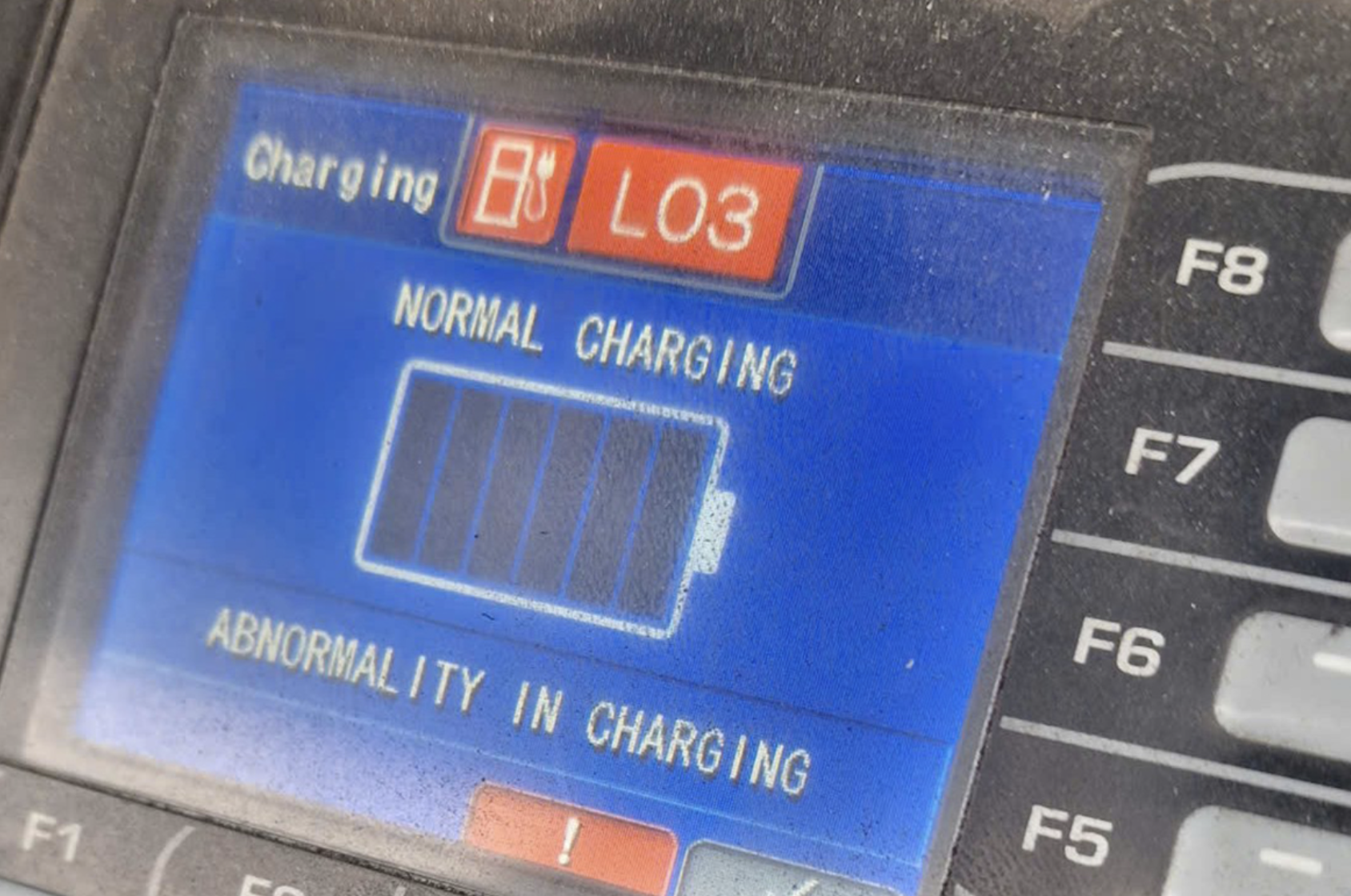

  • Mã lỗi L03 GFB8MC hiển thị trên màn hình.

  • Quạt làm mát pin không quay khi đang sạc.

  • Đèn cảnh báo xuất hiện sau khoảng 1 giây kể từ khi hệ thống phát hiện lỗi.

  • Nhiệt độ pin tăng bất thường trong quá trình sạc.

  • Có thể phát sinh cảnh báo nhiệt độ pin hoặc mất cân bằng nhiệt độ giữa các cell pin.

Nguyên nhân gây lỗi L03 GFB8MC

Theo tài liệu kỹ thuật của Komatsu, lỗi GFB8MC thường xuất phát từ một trong bốn nguyên nhân sau.

1. Quạt làm mát pin bị hỏng

Đây là nguyên nhân phổ biến nhất.

Biểu hiện:

  • Quạt không quay.

  • Quạt quay yếu.

  • Có tiếng kêu lớn.

  • Quạt bị kẹt.

Cách kiểm tra

  • Tắt khóa điện.

  • Vào chế độ kiểm tra (Inspection Mode).

  • Chọn chức năng Cooling Fan Operation = Forced Operation.

  • Quan sát xem cả bốn quạt làm mát có hoạt động hay không.

Nếu quạt không quay thì cần thay thế.

2. Đứt dây điện hoặc tiếp xúc kém

Đây cũng là nguyên nhân rất thường gặp sau thời gian sử dụng.

Cần kiểm tra:

  • Giắc CL01.

  • Giắc W54 hoặc W52 (tùy từng model).

  • Dây dẫn từ bộ điều khiển đến quạt.

Cách kiểm tra

  1. Tắt khóa điện.

  2. Chờ toàn bộ hệ thống tắt nguồn.

  3. Ngắt giắc pin.

  4. Tháo các giắc kết nối.

  5. Dùng đồng hồ VOM đo điện trở giữa các chân theo sơ đồ của Komatsu.

Tiêu chuẩn:

Điện trở phải nhỏ hơn hoặc bằng 1 Ω.

Nếu điện trở lớn hơn:

  • Dây dẫn bị đứt.

  • Giắc bị oxy hóa.

  • Chân cắm bị lỏng.

Cần sửa chữa hoặc thay mới.

3. Quạt báo trạng thái hoạt động sai

Trong một số trường hợp:

  • Quạt vẫn quay bình thường.

  • Nhưng tín hiệu phản hồi về bộ điều khiển bị lỗi.

Đây là lỗi bên trong cụm quạt.

Giải pháp:

Thay mới quạt làm mát.

4. Bộ điều khiển sạc (Charging Controller) bị lỗi

Nếu:

  • Quạt tốt.

  • Dây điện tốt.

  • Giắc kết nối tốt.

Nhưng vẫn xuất hiện lỗi GFB8MC thì nhiều khả năng Charging Controller đã hỏng.

Đây là lỗi phần cứng bên trong nên rất khó sửa chữa.

Giải pháp:

  • Kiểm tra bằng thiết bị chuyên dụng.

  • Thay thế bộ điều khiển nếu cần.

Quy trình xử lý lỗi L03 GFB8MC

Để tiết kiệm thời gian và chi phí, nên kiểm tra theo thứ tự sau:

Bước 1

Kiểm tra quạt có hoạt động khi cưỡng bức chạy hay không.

↓

Bước 2

Kiểm tra dây điện.

↓

Bước 3

Kiểm tra các đầu giắc.

↓

Bước 4

Đo điện trở dây dẫn.

↓

Bước 5

Thay quạt nếu cần.

↓

Bước 6

Kiểm tra hoặc thay Charging Controller.


(SƠ ĐỒ XỬ LÝ LỖI)

Cách phòng tránh lỗi L03 GFB8MC

Để hạn chế lỗi này, người sử dụng nên:

  • Vệ sinh quạt làm mát định kỳ.

  • Không để bụi bẩn che kín khe tản nhiệt.

  • Kiểm tra giắc điện sau mỗi lần bảo dưỡng.

  • Tránh để nước xâm nhập vào cụm quạt.

  • Kiểm tra nhiệt độ pin thường xuyên.

  • Bảo dưỡng xe theo đúng lịch của nhà sản xuất.

Kết luận

Lỗi GFB8MC là lỗi trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn komatsu model FE25/30-1 liên quan đến hệ thống quạt làm mát pin trong quá trình sạc. Mặc dù không làm xe dừng hoạt động ngay lập tức, nhưng nếu không xử lý sớm sẽ khiến nhiệt độ pin tăng cao, làm giảm tuổi thọ ắc quy và có thể gây hư hỏng bộ điều khiển sạc.

Việc kiểm tra theo đúng quy trình của Komatsu sẽ giúp xác định chính xác nguyên nhân và giảm chi phí sửa chữa.
