Hướng dẫn sửa lỗi L03 DGA6MA trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 DGA6MA là gì?

Lỗi L03 DGA6MA trên xe nâng điện 2.5 tấn Komatsu và xe nâng điện 3 tấn Komatsu FE25/FE25H/FE30-1 là lỗi liên quan đến Cảm biến nhiệt độ pin số 6 (Battery Temperature Sensor 6) trong hệ thống điều khiển sạc của xe nâng điện Komatsu.

Lỗi xuất hiện khi ECU phát hiện tín hiệu từ cảm biến nhiệt độ pin nằm ngoài phạm vi cho phép, cụ thể:

Điện áp tín hiệu ≤ 0.15V
Hoặc ≥ 4.95V

Điều này cho thấy cảm biến hoặc đường tín hiệu đang bị hở mạch, chập mạch hoặc hỏng linh kiện.

Tài liệu áp dụng cho các dòng:

Komatsu FE25-1
Komatsu FE25H-1
Komatsu FE30-1

Dấu hiệu khi xe báo lỗi LO3 DGA6MA

Khi xe đang vận hành

Trong khoảng 1 giây đầu:

Xe vẫn hoạt động bình thường.

Sau khi lỗi duy trì trên 1 giây:

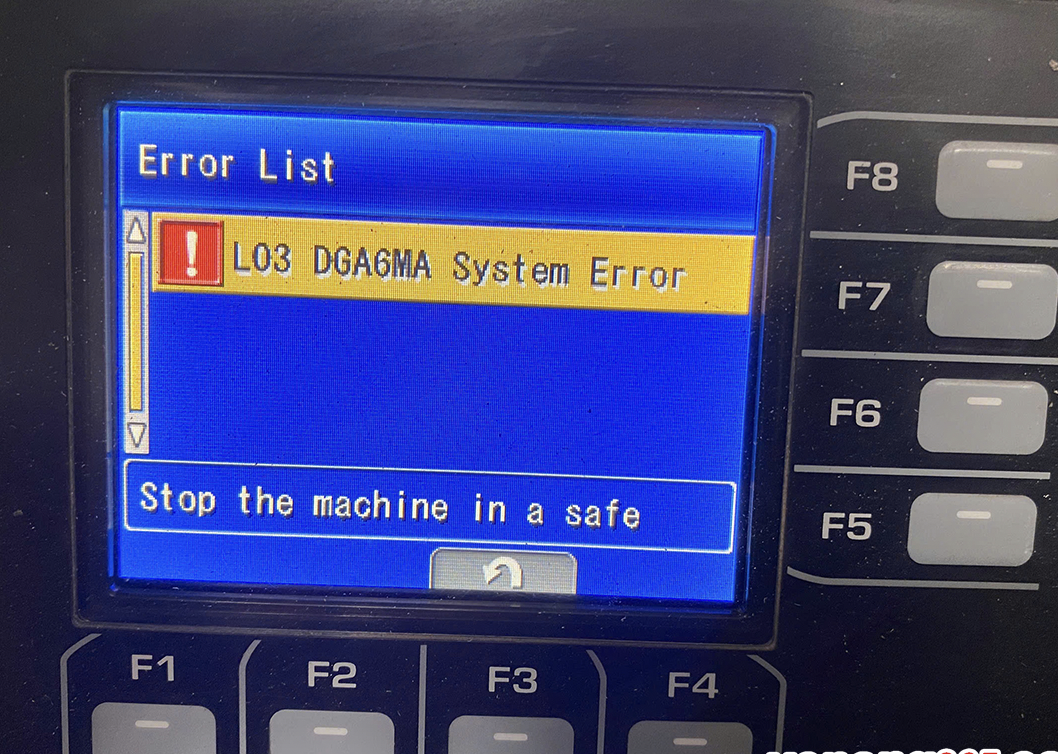

Hiển thị mã lỗi L03 DGA6MA.
Xe chuyển sang chế độ an toàn.
Tốc độ di chuyển bị giới hạn khoảng 2,5 km/h.

Khi đang sạc

Nếu lỗi xuất hiện trong quá trình sạc:

Bộ sạc sẽ tự động dừng sạc sau khoảng 1 giây.
Không thể tiếp tục sạc cho đến khi lỗi được xử lý.

Nguyên nhân gây lỗi L03 DGA6MA

Theo tài liệu kỹ thuật của Komatsu, có 3 nguyên nhân chính.

1. Dây điện hoặc giắc cắm bị hỏng (Hay gặp nhất)

Bao gồm:

Đứt dây
Chập dây
Giắc lỏng
Oxy hóa chân cắm
Tiếp xúc kém

Đây là nguyên nhân phổ biến nhất.

2. Cảm biến nhiệt độ pin số 6 bị hỏng

Nếu cảm biến bị sai giá trị điện trở hoặc hỏng bên trong, ECU sẽ đọc được tín hiệu bất thường.

3. Bộ điều khiển sạc (Charging Controller) bị lỗi

Nếu dây điện và cảm biến đều đạt tiêu chuẩn thì khả năng cao bộ điều khiển sạc đã hỏng.

Quy trình kiểm tra lỗi L03 DGA6MA

Bước 1: Tắt nguồn xe

Tắt chìa khóa.
Đợi toàn bộ hệ thống tắt.
Rút giắc pin.

Đảm bảo hệ thống không còn điện trước khi đo.

Bước 2: Kiểm tra dây dẫn

Tháo các giắc:

CL02
W55

Sau đó đo điện trở giữa các chân theo tài liệu.

Yêu cầu:

Điện trở đường dây ≤ 1 Ω

Nếu điện trở lớn:

Đứt dây.
Tiếp xúc kém.
Oxy hóa.

Cần sửa hoặc thay dây.

Bước 3: Kiểm tra cảm biến nhiệt độ

Tháo giắc W55.

Đo điện trở cảm biến.

Giá trị tiêu chuẩn:

1 kΩ đến 50 kΩ

Nếu:

Điện trở bằng 0 Ω
Điện trở vô cùng
Ngoài khoảng 1–50 kΩ

=> Thay cảm biến nhiệt độ.

Bước 4: Kiểm tra bộ điều khiển sạc

Nếu:

Dây điện tốt.
Cảm biến đạt chuẩn.

Nhưng xe vẫn báo lỗi L03 DGA6MA thì nguyên nhân nằm ở:

Charging Controller (Bộ điều khiển sạc).

Theo tài liệu Komatsu, bộ điều khiển này không thể kiểm tra toàn bộ lỗi nội bộ bằng đồng hồ đo, nên cần thay thử hoặc kiểm tra bằng thiết bị chuyên dụng.

Sơ đồ xử lý lỗi L03 DGA6MA

Xe báo L03 DGA6MA
        │
        ▼
Kiểm tra dây điện
        │
        ├── Hỏng → Sửa dây
        │
        ▼
Kiểm tra cảm biến nhiệt độ
        │
        ├── Sai giá trị → Thay cảm biến
        │
        ▼
Kiểm tra bộ điều khiển sạc
        │
        ├── Hỏng → Thay Charging Controller
        │
        ▼
Xóa lỗi và chạy thử

Cách xóa lỗi L03 DGA6MA

Sau khi khắc phục:

Tắt chìa khóa.
Bật lại nguồn (Key ON).

Nếu nguyên nhân đã được xử lý đúng, mã lỗi sẽ tự động biến mất.

(SƠ ĐỒ MẠCH)

Một số lưu ý khi sửa lỗi

Không thay cảm biến ngay khi vừa thấy mã lỗi.
Luôn kiểm tra dây điện trước vì đây là nguyên nhân thường gặp nhất.
Không dùng cảm biến có thông số khác thông số gốc.
Kiểm tra kỹ các chân giắc do xe nâng điện thường làm việc trong môi trường ẩm, bụi và dễ bị oxy hóa.
Sau khi sửa xong nên chạy thử và kiểm tra lại quá trình sạc để xác nhận lỗi không tái xuất hiện.

Kết luận

Lỗi L03 DGA6MA trên xe nâng điện Komatsu là lỗi liên quan đến cảm biến nhiệt độ pin số 6 trong hệ thống điều khiển sạc. Phần lớn các trường hợp xuất phát từ dây điện, giắc cắm hoặc cảm biến bị hỏng. Chỉ khi các hạng mục này đều đạt tiêu chuẩn mới nên kiểm tra và thay thế bộ điều khiển sạc.

Nếu xe nâng Komatsu của bạn liên tục báo lỗi L03 DGA6MA, hãy kiểm tra theo đúng quy trình trên để tránh thay thế linh kiện không cần thiết, giúp tiết kiệm chi phí sửa chữa và giảm thời gian dừng máy.
