Hướng dẫn xử lý lỗi L03 DGA9MA trên xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và 3 tấn FE30-1

Lỗi L03 DGA9MA là gì?

L03 DGA9MA là mã lỗi báo bất thường cảm biến nhiệt độ ắc quy phía dưới (Lower Battery Temperature Sensor Abnormal) trong hệ thống điều khiển sạc của xe nâng điện Komatsu.

Mã lỗi này xuất hiện trên các dòng xe:

Xe nâng điện 2.5 tấn Komatsu FE25-1
Xe nâng điện 2.5 tấn Komatsu FE25H-1
Xe nâng điện 3 tấn Komatsu FE30-1

Lỗi được phát hiện khi ECU sạc nhận thấy tín hiệu từ cảm biến nhiệt độ ắc quy nằm ngoài phạm vi cho phép hoặc bị mất tín hiệu.

Tài liệu hướng dẫn của Komatsu xác định DGA9MA là lỗi liên quan đến Lower Battery Temperature Sensor trong hệ thống Charge Controller.

Hiện tượng khi xe báo lỗi L03 DGA9MA

Khi xuất hiện lỗi này, người vận hành có thể gặp các hiện tượng:

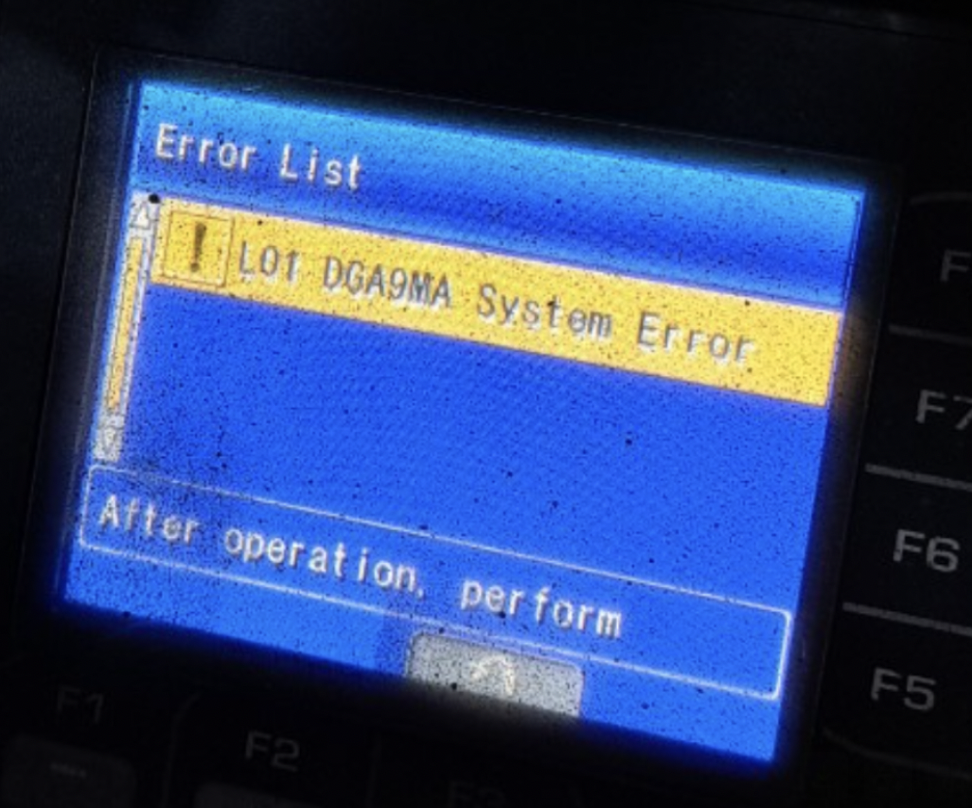

Màn hình hiển thị báo lỗi L03 DGA9MA
Đèn cảnh báo sáng
Bộ sạc có thể ngừng hoạt động hoặc hoạt động không đúng
Xe thường vẫn hoạt động bình thường nhưng chức năng giám sát nhiệt độ pin bị lỗi

Theo tài liệu của Komatsu, lỗi sẽ được hiển thị sau khoảng 1 giây kể từ khi ECU phát hiện bất thường.

Nguyên nhân gây lỗi L03 DGA9MA

1. Hỏng dây điện hoặc giắc cắm (nguyên nhân phổ biến nhất)

Đây là nguyên nhân thường gặp nhất.

Có thể xảy ra:

Đứt dây
Lỏng giắc
Oxy hóa chân cắm
Tiếp xúc kém
Chuột cắn dây

Komatsu khuyến nghị kiểm tra toàn bộ đường dây từ Charge Controller CL02 tới giắc W55 và cụm pin.

2. Cảm biến nhiệt độ ắc quy bị hỏng

Nếu cảm biến nhiệt độ bị:

đứt mạch
chập
sai giá trị điện trở

thì ECU sẽ không đọc được nhiệt độ thực tế và sinh mã lỗi DGA9MA.

Thông số chuẩn của cảm biến:

Điện trở khoảng 1 kΩ đến 50 kΩ

Nếu nằm ngoài khoảng này cần thay cảm biến.

3. Bộ điều khiển sạc (Charge Controller) bị hỏng

Nếu:

dây điện bình thường
cảm biến bình thường

nhưng lỗi vẫn còn thì khả năng cao bộ điều khiển sạc đã hỏng.

Đây là nguyên nhân ít gặp hơn.

Quy trình kiểm tra và sửa lỗi L03 DGA9MA

Bước 1: Tắt khóa điện

Tắt chìa khóa xe.
Chờ hệ thống tắt hoàn toàn.
Rút nguồn sạc nếu đang sạc.

Bước 2: Kiểm tra giắc nối

Kiểm tra các đầu nối:

CL02
W55

Quan sát:

Có lỏng không
Có cháy chân cắm không
Có oxy hóa không
Có nước vào không

Nếu bẩn:

vệ sinh bằng dung dịch vệ sinh tiếp điểm điện
cắm lại chắc chắn.

Bước 3: Kiểm tra dây dẫn

Đo thông mạch dây điện giữa:

CL02 ↔ W55

Theo tài liệu:

Điện trở dây dẫn phải nhỏ hơn:

1 Ω

Nếu lớn hơn:

dây bị đứt
dây bị oxy hóa
tiếp xúc kém

=> thay hoặc sửa dây.

Bước 4: Đo cảm biến nhiệt độ

Ngắt giắc W55.

Dùng đồng hồ VOM đo điện trở cảm biến.

Giá trị tiêu chuẩn:

1 kΩ ~ 50 kΩ

Nếu:

OL
0 Ω
ngoài giới hạn

=> thay cảm biến nhiệt độ.

Bước 5: Kiểm tra Charge Controller

Nếu:

dây đạt
cảm biến đạt

nhưng lỗi vẫn còn

=> kiểm tra bộ điều khiển sạc.

Thông thường phải:

thử bằng bộ điều khiển khác
hoặc thay mới để xác nhận.

Sơ đồ mạch của lỗi L03 DGA9MA

Đường tín hiệu của cảm biến nhiệt độ gồm:

Battery Temperature Sensor

↓

Battery Assembly

↓

Giắc W55

↓

Giắc CL02

↓

Charge Controller

↓

Màn hình hiển thị

Đây là sơ đồ mà Komatsu sử dụng trên các model FE25-1, FE25H-1 và FE30-1.

(SƠ ĐỒ MẠCH)

Những lưu ý khi sửa lỗi

Không nên thay ngay ECU khi vừa xuất hiện lỗi.

Thực tế hơn 80% trường hợp là:

giắc lỏng
dây đứt
cảm biến nhiệt độ hỏng

Sau khi sửa cần:

xóa lỗi
bật khóa điện lại
kiểm tra xem lỗi còn xuất hiện hay không.

Cách phòng tránh lỗi L03 DGA9MA

Để hạn chế lỗi này nên:

Kiểm tra giắc cắm định kỳ.
Vệ sinh đầu nối điện.
Không để nước ngấm vào hộp pin.
Kiểm tra dây điện sau mỗi lần bảo dưỡng.
Kiểm tra cảm biến nhiệt độ khi thay bình ắc quy.

Kết luận

L03 DGA9MA là lỗi liên quan đến cảm biến nhiệt độ ắc quy phía dưới (Lower Battery Temperature Sensor) trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1. Phần lớn trường hợp, nguyên nhân xuất phát từ dây dẫn, giắc cắm hoặc cảm biến nhiệt độ. Chỉ khi các bộ phận này đều đạt tiêu chuẩn mới cần kiểm tra và thay thế bộ điều khiển sạc.

Việc kiểm tra theo đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
