Lỗi L03 DJK2MA là gì?

L03 DJK2MA là mã lỗi liên quan đến cảm biến dòng sạc (Charge Current Sensor) trên bộ sạc của xe nâng điện Komatsu.

Lỗi này thường xuất hiện trên các dòng xe:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3 tấn)

Khi lỗi xuất hiện, xe sẽ không thể sạc pin, khiến quá trình vận hành bị gián đoạn.

Theo tài liệu kỹ thuật của Komatsu, mã lỗi đầy đủ là:

L03 DJK2MA – Charge Current Sensor Calibration Error (Charger System)

Nghĩa là:

Lỗi hiệu chuẩn cảm biến dòng điện sạc trong hệ thống sạc.

Dấu hiệu nhận biết lỗi L03 DJK2MA

Khi xe nâng điện Komatsu gặp lỗi này sẽ có các hiện tượng:

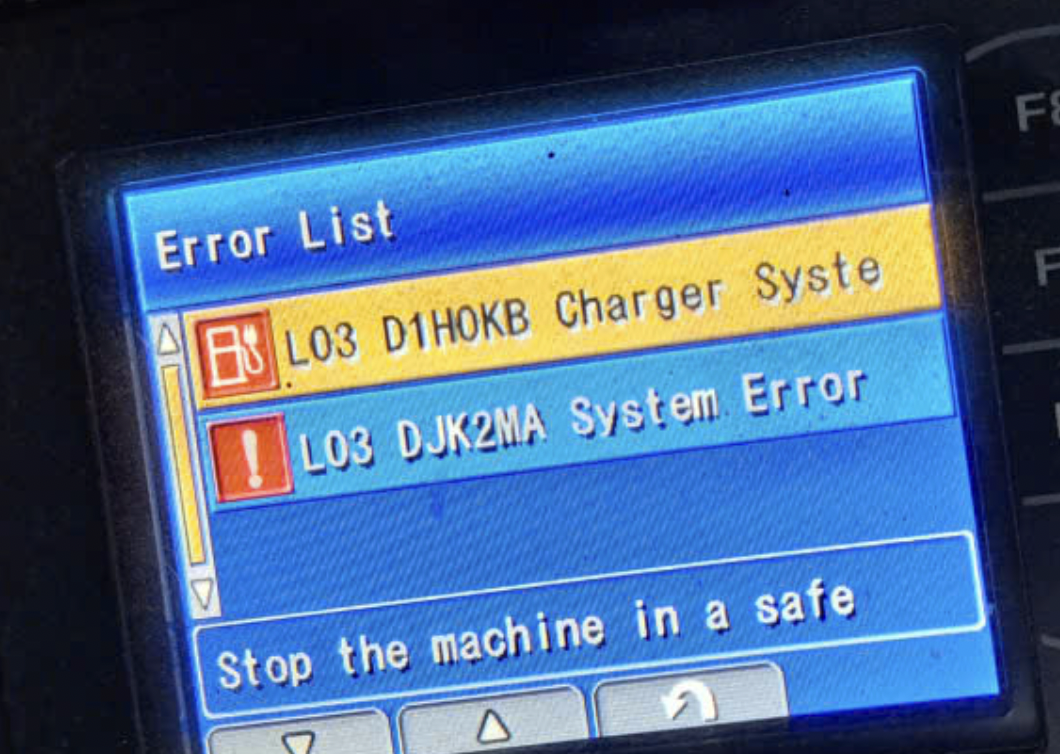

• Màn hình hiển thị lỗi L03 DJK2MA
• Đèn cảnh báo sáng
• Còi cảnh báo kêu liên tục
• Bộ sạc tự động ngừng hoạt động
• Pin không thể sạc điện
• Xe không thể tiếp tục sử dụng khi hết pin

Đây là cơ chế bảo vệ nhằm tránh việc sạc sai dòng điện gây hỏng bộ sạc hoặc hỏng ắc quy.

Nguyên nhân gây lỗi L03 DJK2MA

Theo tài liệu kỹ thuật của Komatsu, có 3 nguyên nhân chính.

1. Giắc cắm hoặc dây điện của cảm biến dòng bị lỏng

Đây là nguyên nhân thường gặp nhất.

Có thể do:

• Giắc cắm bị oxy hóa
• Chân cắm bị lỏng
• Đứt dây ngầm
• Chuột cắn dây
• Rung động lâu ngày làm tiếp xúc kém

Nếu tín hiệu từ cảm biến không truyền được về bo mạch CPU thì bộ sạc sẽ báo lỗi ngay.

2. Cảm biến dòng điện (Current Sensor) bị hỏng

Hệ thống sử dụng hai cảm biến:

• CS1
• CS2

Nếu một trong hai cảm biến sai giá trị hoặc mất tín hiệu thì quá trình hiệu chuẩn dòng điện sẽ thất bại và phát sinh lỗi L03 DJK2MA.

3. Bo mạch điều khiển bộ sạc (CPU Board P1) bị hỏng

Nếu toàn bộ dây dẫn và cảm biến đều hoạt động bình thường nhưng lỗi vẫn còn thì khả năng cao bo mạch điều khiển bộ sạc đã bị lỗi bên trong.

Đây là lỗi phần cứng và thường phải sửa chữa hoặc thay thế bo mạch.

Cách kiểm tra và sửa lỗi L03 DJK2MA

Bước 1: Ngắt nguồn an toàn

Trước khi kiểm tra cần:

• Tắt khóa điện xe.
• Rút phích cắm sạc.
• Tắt aptomat nguồn AC của bộ sạc.
• Chờ tối thiểu 10 phút để tụ điện trong bộ sạc xả hết điện trước khi mở nắp bộ sạc.

Bước 2: Kiểm tra dây dẫn từ cảm biến đến bo mạch

Sử dụng đồng hồ VOM ở thang đo điện trở để kiểm tra thông mạch giữa cảm biến CS1, CS2 và bo CPU (P1).

Các vị trí cần đo:

Nếu điện trở lớn hơn 1 Ω hoặc không thông mạch thì cần:

• Làm sạch giắc cắm.
• Siết lại chân cắm.
• Thay dây điện bị đứt.
• Thay giắc bị cháy hoặc oxy hóa.

Bước 3: Kiểm tra cảm biến dòng điện

Nếu dây dẫn đạt yêu cầu:

• Đo nguồn cấp cho cảm biến.
• Kiểm tra tín hiệu đầu ra của CS1 và CS2.
• Nếu cảm biến không xuất tín hiệu hoặc sai giá trị thì thay cảm biến mới.

Sau khi thay cảm biến cần thử sạc lại để xác nhận lỗi đã được khắc phục.

Bước 4: Kiểm tra bo mạch CPU của bộ sạc

Nếu:

• Dây điện tốt.
• Giắc cắm tốt.
• Cảm biến tốt.

Nhưng lỗi vẫn còn thì gần như chắc chắn bo CPU điều khiển bộ sạc đã hỏng.

Theo khuyến cáo của Komatsu, lỗi bên trong bo mạch không thể sửa chữa bằng quy trình kiểm tra thông thường, nên cần thay thế hoặc gửi đến đơn vị chuyên sửa chữa bo mạch.

Lưu ý khi sửa lỗi L03 DJK2MA

• Không đấu tắt cảm biến dòng điện.
• Không tiếp tục sạc khi bộ sạc đang báo lỗi.
• Không thay bo CPU khi chưa kiểm tra đầy đủ dây dẫn và cảm biến.
• Luôn cắt nguồn AC trước khi tháo bộ sạc để đảm bảo an toàn.

Cách phòng tránh lỗi L03 DJK2MA

Để hạn chế lỗi này, nên:

• Kiểm tra giắc cắm bộ sạc định kỳ.
• Vệ sinh đầu nối tránh oxy hóa.
• Không để nước xâm nhập vào bộ sạc.
• Kiểm tra dây điện khi xe hoạt động trong môi trường rung lắc hoặc ẩm ướt.
• Bảo dưỡng hệ thống sạc định kỳ theo khuyến cáo của nhà sản xuất.

Kết luận

Lỗi L03 DJK2MA – Charge Current Sensor Calibration Error trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến hệ thống cảm biến dòng sạc. Nguyên nhân phổ biến gồm giắc cắm lỏng, đứt dây, hỏng cảm biến dòng hoặc hỏng bo mạch điều khiển bộ sạc.

Việc kiểm tra nên thực hiện theo đúng trình tự: dây dẫn → cảm biến dòng → bo CPU, giúp tiết kiệm thời gian, giảm chi phí sửa chữa và tránh thay thế linh kiện không cần thiết.
