Hướng dẫn sửa lỗi L01 GFA0NA Xe Nâng Điện 2.5 Tấn và 3 Tấn FE25, FE25H, FE30-1

Lỗi L01 GFA0NA trên xe nâng điện Komatsu là gì?

Lỗi L01 GFA0NA xuất hiện trên các dòng xe nâng điện Komatsu 2.5 tấn và xe nâng điện Komatsu 3 tấn như:

FE25-1
FE25H-1
FE30-1

Đây là lỗi thuộc hệ thống Charger System (Hệ thống sạc).

Tên đầy đủ của lỗi:

L01 GFA0NA – Charger Enable Time-over (Master Controller System)

Lỗi này có nghĩa là:

Bộ điều khiển trung tâm (Master Controller) đã gửi lệnh cho bộ sạc bắt đầu hoạt động (Charger READY = ON) nhưng không nhận được tín hiệu phản hồi Charger Enable = ON trong thời gian quy định.

Hoặc khi kết thúc quá trình sạc, bộ điều khiển gửi lệnh READY = OFF nhưng cũng không nhận được tín hiệu Enable = OFF từ bộ sạc.

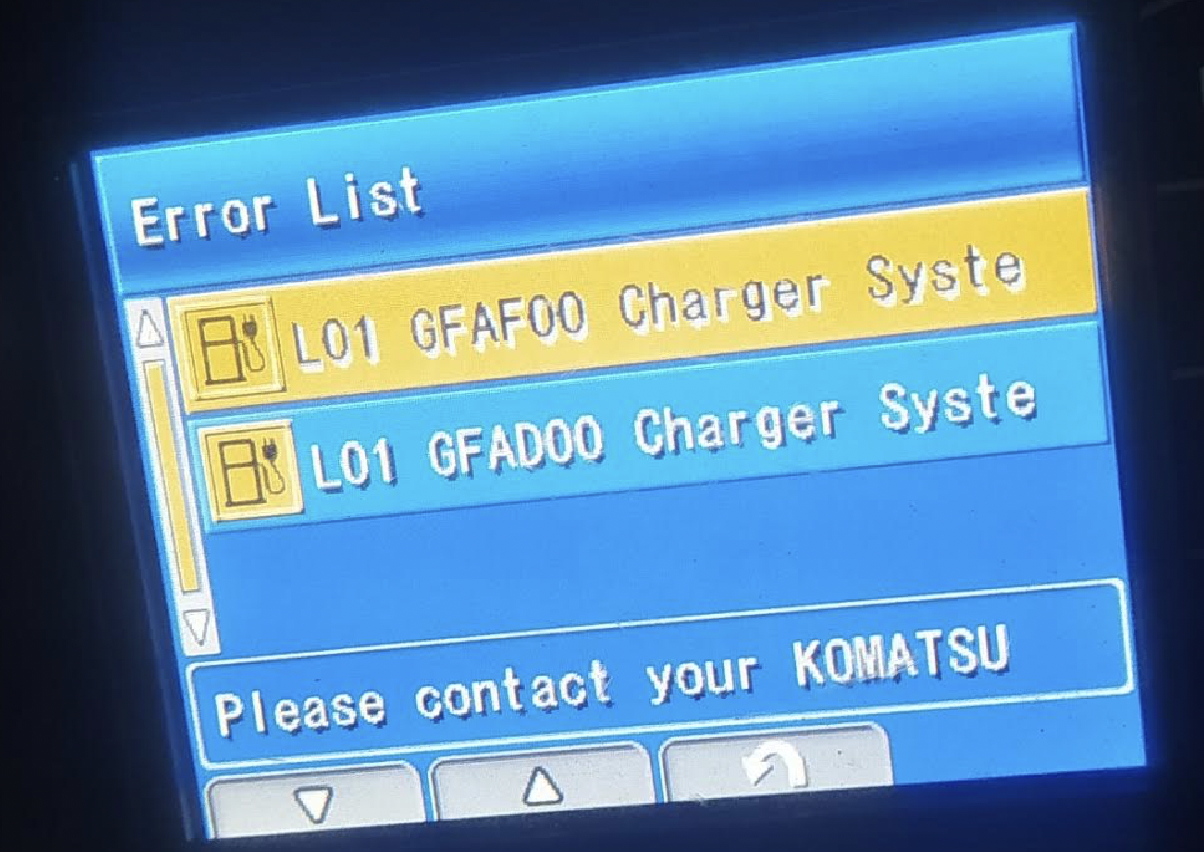

Hiện tượng khi xe báo lỗi L01 GFA0NA

Khi lỗi xuất hiện, người sử dụng thường gặp các hiện tượng sau:

Xe cắm sạc nhưng không bắt đầu sạc.
Bộ sạc không kích hoạt.
Dòng sạc bằng 0 A.
Sau khoảng 10 giây hệ thống tự ngắt quá trình sạc.
Pin không được nạp điện.

Theo thiết kế của Komatsu, bộ điều khiển sẽ chờ tối đa 10 giây để nhận tín hiệu Charger Enable ON. Nếu quá thời gian này vẫn không nhận được phản hồi thì hệ thống sẽ dừng sạc nhằm bảo vệ thiết bị.

Nguyên nhân gây lỗi L01 GFA0NA

Theo tài liệu kỹ thuật của Komatsu, lỗi này chủ yếu do một trong các nguyên nhân sau:

1. Lỗi giao tiếp CAN

Đây là nguyên nhân đầu tiên cần kiểm tra.

Nếu xe đồng thời xuất hiện lỗi liên quan đến truyền thông CAN (ví dụ GFBRKR), cần xử lý lỗi CAN trước vì tín hiệu giữa bộ sạc và bộ điều khiển đi qua mạng CAN.

Các nguyên nhân có thể gồm:

Đứt dây CAN
Chập dây CAN
Giắc cắm lỏng
Điện trở cuối mạng CAN bị lỗi
Bộ điều khiển truyền thông hỏng

2. Đứt dây từ bộ điều khiển đến ổ cắm sạc

Komatsu yêu cầu kiểm tra:

Tắt khóa điện.
Chờ toàn bộ hệ thống tắt.
Ngắt giắc pin.
Tháo giắc M26 và M27.
Đo điện trở.

Tiêu chuẩn:

M26 → chân (+) ổ sạc W25 ≤ 1 Ω
M27 → chân (-) ổ sạc W25 ≤ 1 Ω

Nếu điện trở lớn hơn 1 Ω hoặc không thông mạch thì cần:

sửa dây,
thay dây,
vệ sinh hoặc thay giắc cắm.

3. Đứt dây trong bộ sạc

Nếu phần dây trên xe bình thường thì tiếp tục kiểm tra bộ sạc.

Thực hiện:

Rút dây nguồn AC.
Tắt aptomat nguồn.
Chờ ít nhất 10 phút để tụ điện xả hết.
Mở nắp bộ sạc.
Tháo giắc P1-CN4.
Đo điện trở.

Tiêu chuẩn:

P1-CN4 chân 1 → W25 (+) ≤ 1 Ω
P1-CN4 chân 21 → W25 (-) ≤ 1 Ω

Nếu không đạt tiêu chuẩn:

kiểm tra dây dẫn,
kiểm tra đầu cos,
thay dây nếu cần.

4. Hỏng bo mạch CPU của bộ sạc (P1)

Nếu:

dây dẫn bình thường,
CAN bình thường,
tín hiệu vẫn mất,

thì khả năng rất cao bo mạch điều khiển CPU Board P1 của bộ sạc đã hỏng.

Các dấu hiệu thường gặp:

Bộ sạc không kích hoạt.
Không có tín hiệu Enable.
Không giao tiếp với Master Controller.

Giải pháp:

thay bo CPU P1 chính hãng hoặc bo tương đương.

5. Bộ sạc bị hỏng

Đây là nguyên nhân cuối cùng.

Komatsu cho biết nếu toàn bộ các bước trên đều đạt yêu cầu thì lỗi nằm bên trong bộ sạc.

Do đây là lỗi nội bộ nên không thể sửa chữa theo quy trình thông thường.

Giải pháp:

sửa chữa chuyên sâu,
hoặc thay bộ sạc mới.

Quy trình xử lý lỗi L01 GFA0NA

Để tiết kiệm thời gian sửa chữa, nên thực hiện theo trình tự sau:

Bước 1

Kiểm tra lỗi CAN Bus.

↓

Bước 2

Kiểm tra dây từ Controller đến ổ cắm sạc.

↓

Bước 3

Kiểm tra dây trong bộ sạc.

↓

Bước 4

Kiểm tra CPU Board P1.

↓

Bước 5

Kiểm tra và thay thế bộ sạc nếu cần.

(SƠ ĐỒ XỬ LÝ LỖI)

Lưu ý khi sửa chữa

Khi làm việc với hệ thống sạc của xe nâng điện cần:

Tắt khóa điện.
Rút giắc pin.
Ngắt nguồn AC.
Chờ tối thiểu 10 phút trước khi mở bộ sạc.
Sử dụng đồng hồ đo điện trở chính xác.
Không tháo lắp bo mạch khi còn điện áp.

Việc tuân thủ đúng quy trình sẽ giúp đảm bảo an toàn và tránh làm hỏng các linh kiện điện tử.

Kết luận

Lỗi L01 GFA0NA – Charger Enable Time-over (Master Controller System) là lỗi liên quan đến hệ thống sạc trên các dòng xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Nguyên nhân thường xuất phát từ mất giao tiếp CAN, đứt dây tín hiệu, hỏng bo mạch CPU của bộ sạc hoặc hỏng chính bộ sạc. Việc kiểm tra theo đúng trình tự từ đơn giản đến phức tạp sẽ giúp xác định chính xác nguyên nhân và rút ngắn thời gian sửa chữa.
