Hướng dẫn sửa lỗi L03 GFB5KP xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Hướng dẫn sửa lỗi L03 GFB5KP trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu model: FE25-1, FE25H-1, FE30-1

Lỗi L03 GFB5KP là gì?

L03 GFB5KP là mã lỗi liên quan đến nguồn cấp cho quạt làm mát pin (Battery Fan Power Supply) trong hệ thống Charging Controller (Bộ điều khiển sạc) của xe nâng điện Komatsu.

Lỗi này thường xuất hiện trên các dòng xe:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

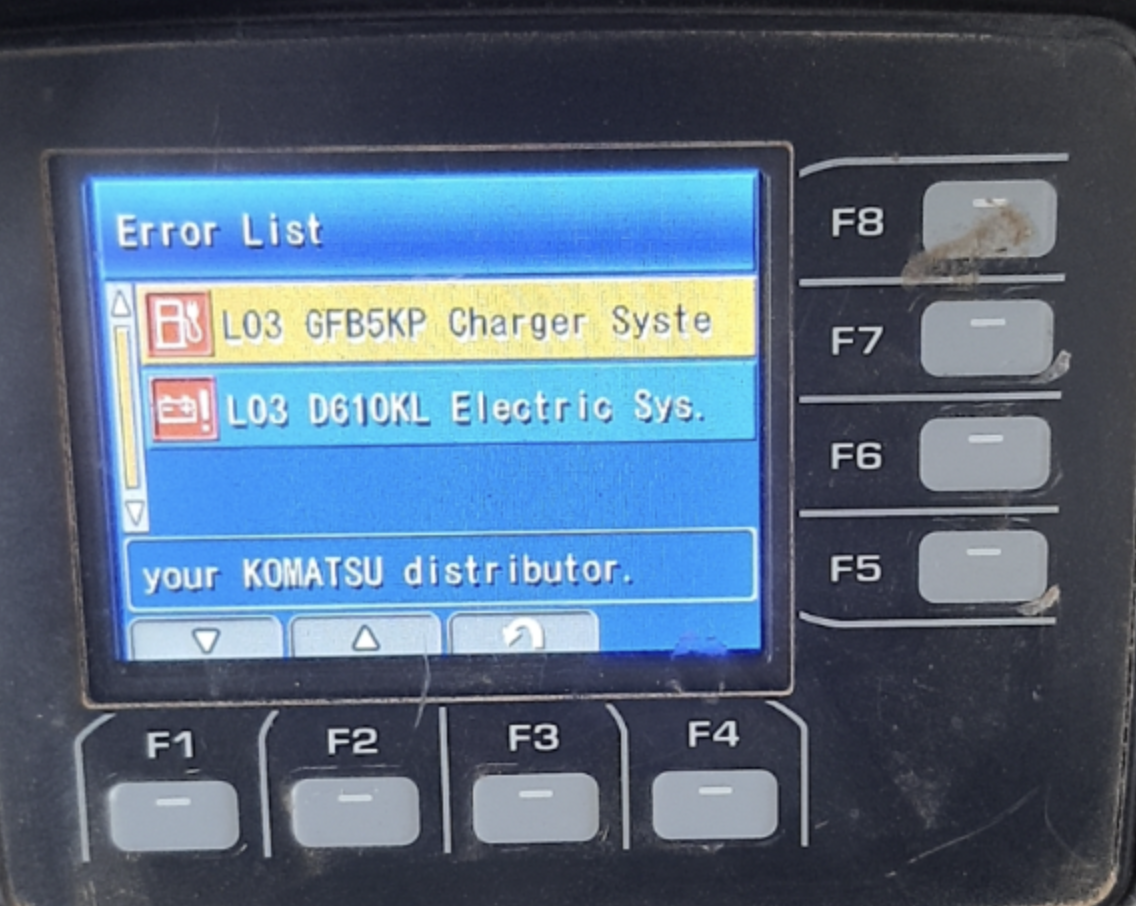

Khi lỗi xảy ra, màn hình sẽ hiển thị mã:

L03 GFB5KP – ABNL) POWER OUTPUT1 (CHGR/C)

Đây là cảnh báo cho biết bộ điều khiển phát hiện điện áp hoặc dòng điện cấp cho quạt làm mát pin nằm ngoài giới hạn cho phép.

Dấu hiệu nhận biết lỗi L03 GFB5KP

Khi xuất hiện lỗi này, người vận hành sẽ thấy:

  • Màn hình LCD hiển thị L03 GFB5KP
  • Biểu tượng cảnh báo sáng trên màn hình
  • Xe vẫn có thể hoạt động bình thường
  • Chức năng nâng, hạ, di chuyển hầu như không bị ảnh hưởng

Theo tài liệu của Komatsu, lỗi này chỉ phát sinh khi quạt làm mát pin bắt đầu hoạt động trong quá trình sạc. Sau khoảng 1 giây kể từ khi quạt chạy, bộ điều khiển sẽ kiểm tra điện áp và dòng điện. Nếu phát hiện bất thường sẽ sinh ra mã lỗi GFB5KP.

Nguyên nhân gây lỗi L03 GFB5KP

Có ba nguyên nhân chính.

1. Điện áp cấp cho quạt làm mát pin bất thường

Bộ điều khiển phát hiện:

  • Điện áp nhỏ hơn 18V
  • Hoặc lớn hơn 31V

Điều này cho thấy nguồn cấp cho quạt không còn nằm trong dải điện áp tiêu chuẩn.

2. Quạt làm mát pin tiêu thụ dòng điện quá lớn

Nếu dòng điện cấp cho quạt vượt quá:

4.3A

Bộ điều khiển sẽ xác định quạt hoặc mạch nguồn đang gặp sự cố và phát sinh lỗi.

3. Hỏng hệ thống điều khiển sạc

Nếu điện áp và dây dẫn đều bình thường thì nguyên nhân còn lại thường là:

  • Charging Controller hỏng
  • Mạch điều khiển nguồn quạt bị lỗi


Cách kiểm tra và sửa lỗi L03 GFB5KP

Bước 1: Tắt nguồn xe

Thực hiện theo đúng quy trình an toàn:

  • Tắt khóa điện (OFF)
  • Chờ đèn hệ thống tắt hoàn toàn
  • Rút giắc pin khỏi xe

Đây là bước bắt buộc trước khi kiểm tra hệ thống điện.

Bước 2: Kiểm tra giắc cắm và dây điện

Komatsu yêu cầu kiểm tra:

Đối với FE25-1 và FE25H-1

  • Giắc CL01
  • Giắc W54

Đối với FE30-1

  • Giắc CL01
  • Giắc W52

Kiểm tra:

  • Dây bị đứt
  • Chân giắc oxy hóa
  • Chân cắm lỏng
  • Cháy tiếp điểm
  • Dây bị cọ sát vào khung xe

Đây là nguyên nhân phổ biến nhất gây lỗi GFB5KP.

Bước 3: Đo điện trở dây dẫn

FE25-1 và FE25H-1

Đo:

  • CL01 chân số 5 ↔ W54 chân số 1
  • CL01 chân số 15 ↔ W54 chân số 2

Điện trở tiêu chuẩn:

≤ 1 Ω

FE30-1

Đo:

  • CL01 chân số 5 ↔ W52 chân số 1
  • CL01 chân số 15 ↔ W52 chân số 2

Điện trở tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn hơn 1Ω hoặc mất tín hiệu:

  • Thay dây
  • Làm lại đầu cos
  • Thay giắc cắm


Bước 4: Kiểm tra quạt làm mát pin

Nếu dây dẫn hoàn toàn bình thường thì tiến hành kiểm tra quạt.

Các lỗi thường gặp:

  • Quạt kẹt bạc đạn
  • Mô tơ cháy
  • Mạch điều khiển bên trong hỏng
  • Quạt quay nặng
  • Dòng điện vượt mức

Theo hướng dẫn của Komatsu, quạt là cụm linh kiện kín nên không sửa chữa bên trong, cần thay mới khi xác định hỏng.

Bước 5: Kiểm tra Charging Controller

Nếu:

  • Dây điện tốt
  • Giắc cắm tốt
  • Quạt hoạt động bình thường

thì nguyên nhân cuối cùng là Charging Controller bị lỗi.

Komatsu cũng quy định bộ điều khiển này không sửa chữa ở cấp linh kiện, mà cần thay thế cả cụm nếu xác định hỏng.

Quy trình xử lý lỗi L03 GFB5KP

  1. Tắt khóa điện.
  2. Rút giắc pin.
  3. Kiểm tra toàn bộ dây nguồn quạt.
  4. Đo điện trở dây dẫn.
  5. Kiểm tra giắc cắm.
  6. Kiểm tra quạt làm mát pin.
  7. Nếu quạt tốt → kiểm tra và thay Charging Controller nếu cần.
  8. Xóa lỗi và chạy thử khi hoàn tất sửa chữa.

(Sơ đồ xử lý lỗi)

Một số lưu ý khi sửa lỗi

  • Không đấu tắt quạt làm mát.
  • Không cấp nguồn trực tiếp để xe tiếp tục hoạt động lâu dài.
  • Chỉ thay quạt đúng điện áp và đúng mã của Komatsu.
  • Sau khi thay linh kiện nên chạy thử trong quá trình sạc để xác nhận lỗi không tái xuất hiện.

Kết luận

Lỗi L03 GFB5KP trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến nguồn cấp của quạt làm mát pin trong hệ thống điều khiển sạc. Nguyên nhân thường gặp là dây dẫn hỏng, giắc cắm tiếp xúc kém, quạt làm mát bị lỗi hoặc bộ điều khiển sạc (Charging Controller) hỏng. Việc kiểm tra theo đúng trình tự sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và hạn chế thay thế linh kiện không cần thiết.
