L03 GFABMA là lỗi gì?

L03 GFABMA là lỗi báo cảm biến nhiệt độ của cảm biến bộ sac (Heatsink Temperature Sensor) xe nâng điện 2.5 tấn và xe nâgn điện 3 tấn Komatsu model FE25-1, FE25H-1 và FE30-1 gồm các model:

• Komatsu FE25-1
• Komatsu FE25H-1
• Komatsu FE30-1

Lỗi này xuất hiện khi bộ điều khiển phát hiện tín hiệu từ cảm biến nhiệt độ tản nhiệt của bộ sạc (Charger Heatsink Temperature Sensor) nằm ngoài giới hạn cho phép.

Thông thường ECU sẽ ghi nhận lỗi khi điện áp tín hiệu của cảm biến:

• ≤ 0,15V
• hoặc ≥ 4,95V

Điều này cho thấy cảm biến hoặc mạch tín hiệu đang gặp sự cố.

Dấu hiệu nhận biết lỗi L03 GFABMA

Khi xảy ra lỗi GFABMA, xe sẽ có các biểu hiện:

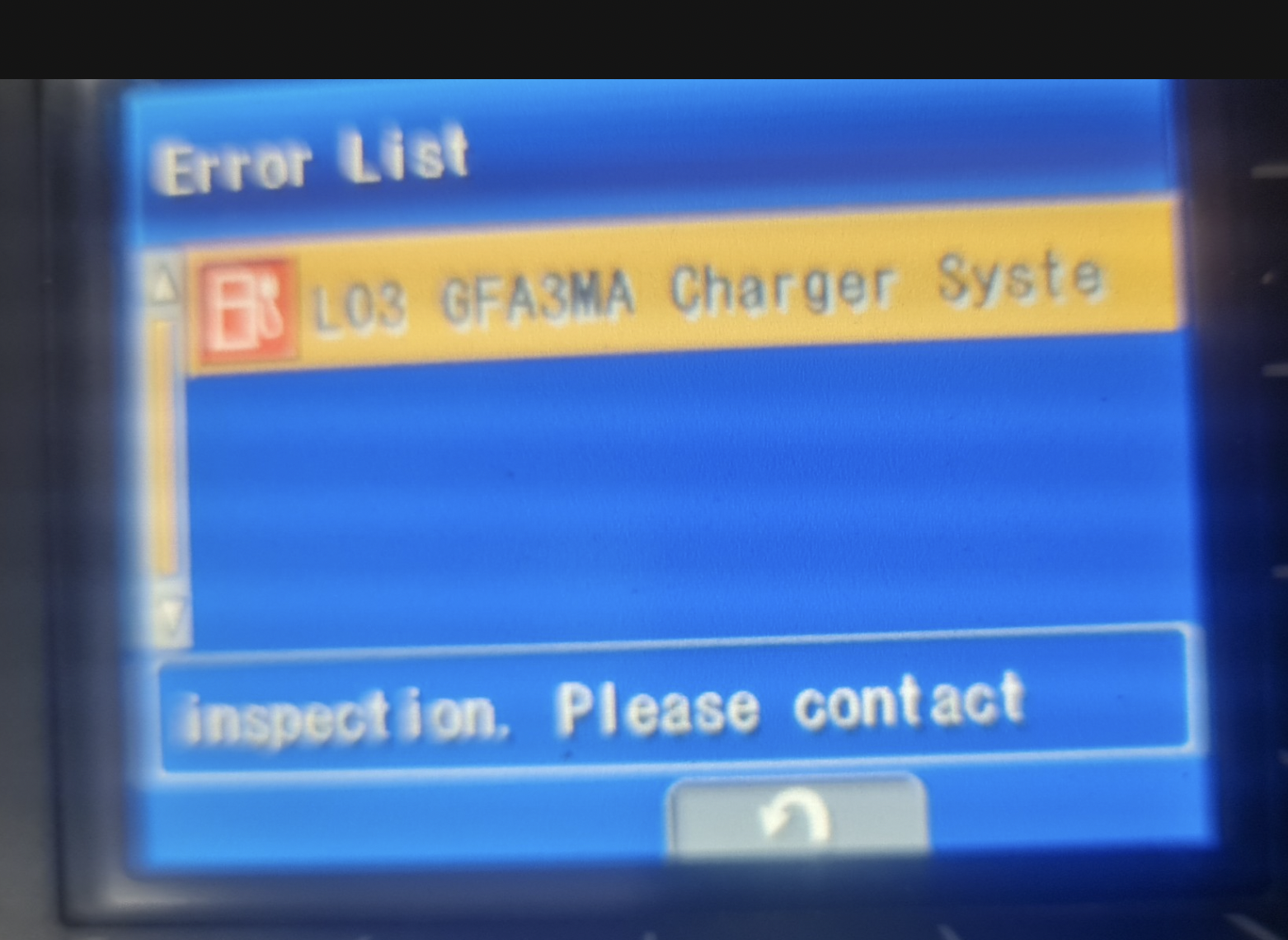

• Xuất hiện mã lỗi L03 GFABMA trên màn hình.
• Đèn cảnh báo sáng.
• Chuông cảnh báo kêu.
• Bộ sạc tự động dừng hoạt động.
• Pin không thể sạc được.

Xe vẫn có thể hoạt động nếu còn điện trong bình, tuy nhiên sẽ không thể sạc cho đến khi lỗi được xử lý.

Nguyên nhân gây lỗi L03 GFABMA

Theo tài liệu kỹ thuật Komatsu, lỗi này thường do một trong các nguyên nhân sau:

1. Đứt dây cảm biến nhiệt độ

Đây là nguyên nhân phổ biến nhất.

Có thể xảy ra:

• dây tín hiệu bị đứt
• oxy hóa đầu giắc
• lỏng chân cắm
• chuột cắn dây
• dây bị ép hoặc gãy bên trong

2. Cảm biến nhiệt độ tản nhiệt hỏng

Nếu cảm biến nhiệt bị hỏng, ECU sẽ không đọc được giá trị nhiệt độ chính xác.

Điện trở của cảm biến sẽ nằm ngoài giới hạn cho phép.

3. Hỏng bo Drive Board (P2)

Áp dụng đối với xe có Serial Number từ 300001 đến 304911.

Nếu dây và cảm biến đều bình thường thì khả năng cao bo Drive Board bị lỗi.

4. Hỏng bo CPU (P1)

Bo CPU không nhận được tín hiệu cảm biến hoặc xử lý sai dữ liệu.

Trường hợp này thường phải thay thế bo mạch.

5. Bộ sạc (Charger) bị lỗi

Nếu toàn bộ các bước trên đều bình thường thì bộ sạc bên trong đã bị lỗi.

Thông thường Komatsu khuyến cáo thay thế cụm sạc.

Quy trình kiểm tra lỗi L03 GFABMA

Bước 1: Ngắt nguồn điện

Trước khi thao tác:

• Rút phích cắm sạc.
• Tắt CB nguồn AC.
• Chờ tối thiểu 40 phút để tụ điện trong bộ sạc xả hết điện.

Đây là bước bắt buộc để đảm bảo an toàn.

Bước 2: Kiểm tra dây cảm biến

Đo thông mạch từ bo điều khiển đến cảm biến nhiệt.

Đối với xe Serial 300001–304911

Kiểm tra:

• Drive Board (P2) CN3-1 ↔ TH1-1 (dây đỏ)
• Drive Board (P2) CN3-2 ↔ TH1-2 (dây xanh)

Điện trở dây dẫn phải gần bằng 0 Ω (thực tế rất nhỏ, thường dưới khoảng 10 Ω).

Đối với xe Serial từ 304912 trở lên

Kiểm tra:

• CPU Board CN4-9 ↔ TH1-1
• CPU Board CN4-10 ↔ TH1-2

Nếu dây bị đứt hoặc điện trở quá cao cần sửa hoặc thay dây.

Bước 3: Kiểm tra cảm biến nhiệt độ

Ngắt giắc cảm biến.

Đo điện trở giữa hai chân cảm biến.

Giá trị tiêu chuẩn:

150 kΩ đến 450 kΩ

Nếu điện trở:

• vô cực
• bằng 0 Ω
• nhỏ hơn 150 kΩ
• lớn hơn 450 kΩ

=> cảm biến đã hỏng và cần thay mới.

Bước 4: Kiểm tra bo mạch

Nếu:

• dây tốt
• cảm biến tốt

thì cần kiểm tra:

• Drive Board (P2) (đối với xe đời cũ)
• CPU Board (P1)

Thông thường các bo này không sửa chữa ở mức linh kiện theo hướng dẫn của hãng mà sẽ được thay thế.

Bước 5: Kiểm tra bộ sạc

Nếu tất cả đều bình thường nhưng vẫn xuất hiện lỗi GFABMA thì nguyên nhân cuối cùng là bộ sạc bị hỏng.

Lúc này nên:

• kiểm tra nguồn cấp
• kiểm tra bo công suất
• hoặc thay thế bộ sạc chính hãng.

Giá trị kiểm tra tiêu chuẩn

Lưu ý khi sửa lỗi GFABMA

• Không tháo bộ sạc khi chưa ngắt nguồn AC.
• Luôn chờ ít nhất 40 phút trước khi mở nắp bộ sạc.
• Không đo điện trở khi bộ sạc còn điện.
• Kiểm tra giắc cắm có bị oxy hóa hay không.
• Không thay bo mạch khi chưa kiểm tra cảm biến và dây dẫn.

Khi nào nên thay cảm biến?

Nên thay cảm biến khi:

• Điện trở ngoài giới hạn.
• Cảm biến bị nứt.
• Dây cảm biến cháy.
• Đầu cảm biến bị oxy hóa.
• Xe báo lỗi lặp lại nhiều lần sau khi đã xóa lỗi.

Kết luận

Lỗi L03 GFABMA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến cảm biến nhiệt độ tản nhiệt của bộ sạc. Phần lớn trường hợp nguyên nhân đến từ dây tín hiệu hoặc cảm biến bị hỏng. Nếu các bộ phận này vẫn hoạt động bình thường thì cần kiểm tra bo điều khiển hoặc bộ sạc.

Việc kiểm tra theo đúng quy trình sẽ giúp xác định chính xác nguyên nhân, tránh thay thế linh kiện không cần thiết và giảm thời gian dừng xe.
