L01 D160KY Xe Nâng Điện 2.5 Tấn, 3 Tấn FE25, FE25H, FE30-1 – Nguyên Nhân Và Cách Khắc Phục Chi Tiết

Lỗi L01 D160KY trên xe nâng điện Komatsu FE25, FE25H, FE30-1 là gì?

Lỗi L01 D160KY – SHORT_P Back Lamp Relay là lỗi xuất hiện trên các dòng xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1.

Lỗi này cho biết mạch điều khiển rơ-le đèn lùi (Back Lamp Relay) đang gặp sự cố. Khi ECU phát hiện điện áp bất thường hoặc tín hiệu điều khiển không đúng, hệ thống sẽ ghi nhận mã lỗi L01 D160KY và lưu vào bộ nhớ.

Thông thường lỗi này không làm xe dừng hoạt động ngay, nhưng nếu không xử lý sẽ ảnh hưởng đến hệ thống đèn cảnh báo phía sau, gây mất an toàn khi vận hành.

Ý nghĩa mã lỗi L01 D160KY

Mã lỗi: L01 D160KY

Tên lỗi đầy đủ:

SHORT_P Back Lamp Relay

Dịch nghĩa:

Lỗi ngắn mạch hoặc bất thường tại mạch điều khiển rơ-le đèn lùi.

Dấu hiệu nhận biết

Khi xảy ra lỗi, xe có thể xuất hiện các hiện tượng:

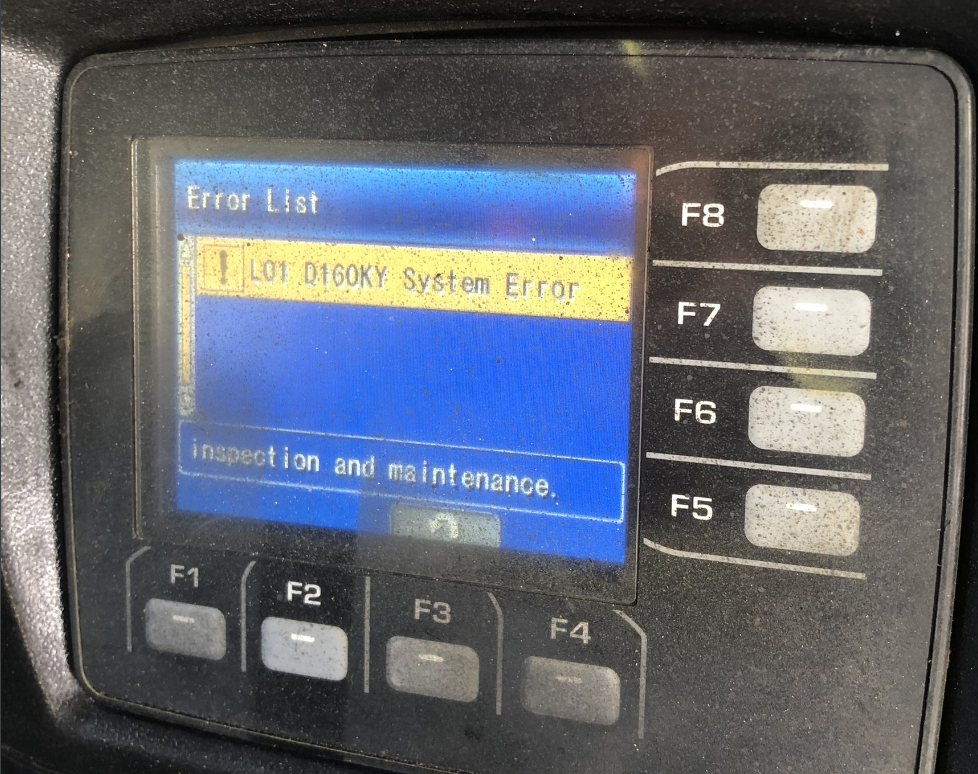

• Màn hình hiển thị mã lỗi L01 D160KY.
• Đèn lùi không sáng khi gài số lùi.
• Đèn lùi sáng liên tục.
• Đèn lùi chập chờn.
• Hệ thống ghi nhận lỗi điện mặc dù xe vẫn vận hành bình thường.

Nguyên nhân gây lỗi L01 D160KY

Theo tài liệu kỹ thuật của Komatsu, nguyên nhân chủ yếu gồm:

1. Đứt hoặc hở dây điện

Đây là nguyên nhân phổ biến nhất.

Kiểm tra:

• Dây từ Main Controller đến Back Lamp Relay.
• Giắc cắm bị lỏng.
• Chân cắm bị oxy hóa.
• Dây bị chuột cắn.
• Dây bị ép hoặc đứt ngầm.

2. Main Controller bị lỗi

Nếu toàn bộ dây điện đều tốt nhưng lỗi vẫn xuất hiện thì khả năng cao:

• Mạch điều khiển trong Main Controller bị hỏng.
• IC điều khiển relay bị lỗi.
• Mạch công suất bị cháy.

Trường hợp này cần kiểm tra bằng thiết bị chuyên dụng hoặc thay bộ điều khiển.

Quy trình kiểm tra lỗi L01 D160KY

Bước 1: Xóa lỗi

Tắt khóa điện.

Đợi khoảng 30 giây.

Khởi động lại xe.

Nếu lỗi biến mất thì có thể chỉ là lỗi phát sinh tạm thời.

Nếu lỗi xuất hiện lại, tiếp tục các bước dưới đây.

Bước 2: Kiểm tra đèn lùi

Gài số lùi.

Quan sát:

• Đèn có sáng không?
• Có sáng yếu?
• Có nhấp nháy?

Nếu đèn không hoạt động:

• Kiểm tra bóng đèn.
• Kiểm tra cầu chì.
• Kiểm tra nguồn cấp.

Bước 3: Kiểm tra Back Lamp Relay

Tháo relay.

Đo:

• Điện trở cuộn dây.
• Tiếp điểm relay.

Nếu relay:

• Cháy.
• Không đóng.
• Tiếp điểm bị dính.

→ Thay relay mới.

Bước 4: Kiểm tra dây điện

Dùng đồng hồ VOM kiểm tra:

• Dây từ Main Controller.
• Dây cấp nguồn.
• Dây mass.

Nếu phát hiện:

• Hở mạch.
• Chạm mass.
• Chạm nguồn.

→ Tiến hành sửa chữa hoặc thay dây.

Bước 5: Kiểm tra Main Controller

Nếu:

• Relay tốt.
• Dây tốt.
• Đèn tốt.

Nhưng lỗi vẫn còn.

→ Kiểm tra Main Controller.

Trong nhiều trường hợp cần thay bộ điều khiển chính.

Sơ đồ sửa lỗi L01 D160KY trên xe nâng điện 2.5 tấn Komatsu FE25/FE25H-1 và xe nâng điện 3 tấn FE30-1

Cách sửa lỗi L01 D160KY

Thực hiện theo thứ tự:

• Kiểm tra cầu chì.
• Kiểm tra bóng đèn lùi.
• Kiểm tra Back Lamp Relay.
• Kiểm tra dây điện.
• Kiểm tra giắc cắm.
• Kiểm tra Main Controller.
• Xóa lỗi sau khi sửa chữa.
• Chạy thử xe.

Lưu ý khi sửa chữa

Không nên thay Main Controller ngay khi xuất hiện lỗi.

Hơn 80% trường hợp lỗi xuất phát từ:

• Giắc cắm lỏng.
• Dây điện đứt.
• Relay hỏng.

Việc kiểm tra đúng trình tự sẽ giúp tiết kiệm rất nhiều chi phí.

Phòng tránh lỗi L01 D160KY

Để hạn chế lỗi tái diễn:

• Kiểm tra hệ thống dây điện định kỳ.
• Vệ sinh giắc cắm.
• Không để nước xâm nhập vào hộp điện.
• Thay relay khi có dấu hiệu hoạt động không ổn định.
• Bảo dưỡng xe đúng định kỳ.

Kết luận

Lỗi L01 D160KY – SHORT_P Back Lamp Relay trên xe nâng điện Komatsu FE25, FE25H và FE30-1 chủ yếu liên quan đến mạch điều khiển rơ-le đèn lùi. Nguyên nhân thường gặp là dây điện bị hở, giắc cắm lỏng, relay hỏng hoặc Main Controller gặp sự cố. Việc kiểm tra theo đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết. Thông tin này được tổng hợp từ tài liệu hướng dẫn kỹ thuật Komatsu dành cho các dòng FE25, FE25H và FE30-1.
