L03 DBNRKR là lỗi gì?

Lỗi L03 DBNRKR (ABNL CAN COMM - Motor Controller CAN Bus Communication Error) là lỗi xảy ra khi Motor Panel không nhận được tín hiệu truyền thông CAN từ Motor Controller trong thời gian khoảng 3 giây liên tục.

Đây là một trong những lỗi thường gặp trên các dòng:

Khi lỗi xuất hiện, xe thường:

  • Không thể di chuyển.
  • Không thể vận hành bình thường.

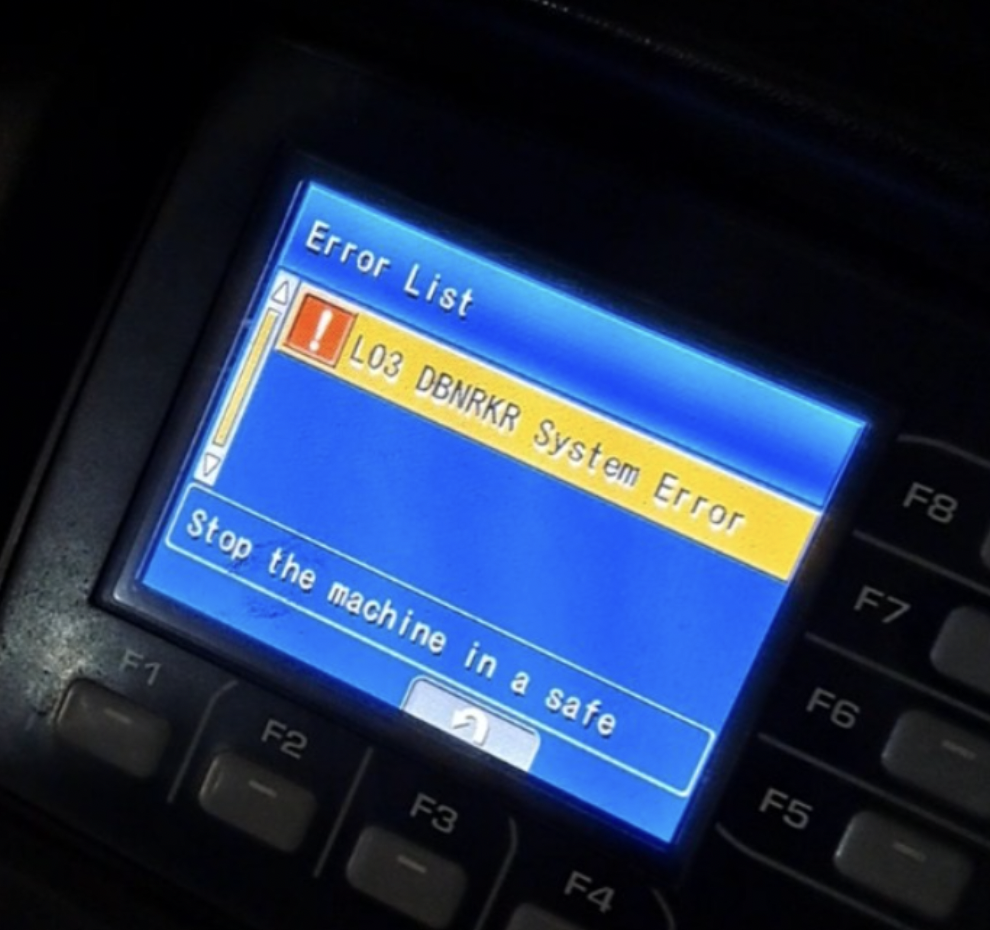

  • Hiển thị mã lỗi L03 DBNRKR trên màn hình.
  • Một số chức năng sẽ bị khóa để bảo vệ hệ thống.

Nguyên lý hoạt động

Hệ thống điều khiển của xe nâng Komatsu sử dụng mạng truyền thông CAN Bus.

Trong đó gồm:

  • Vehicle Controller
  • Motor Controller
  • EPS Controller
  • Battery Controller
  • Display

Tất cả các bộ điều khiển sẽ trao đổi dữ liệu liên tục.

Nếu Motor Controller mất nguồn, mất tín hiệu hoặc dây CAN gặp sự cố thì Vehicle Controller sẽ phát hiện không còn dữ liệu truyền về và sinh lỗi:

L03 DBNRKR

Nguyên nhân gây lỗi L03 DBNRKR

Theo tài liệu kỹ thuật của Komatsu, lỗi có thể do:

1. Điện áp ắc quy thấp

Điện áp nguồn cấp xuống quá thấp khiến Motor Controller không khởi động.

Dấu hiệu:

  • Xe vừa bật khóa đã báo lỗi.
  • Điện áp pin yếu.
  • Xe lâu ngày không sử dụng.

2. Cầu chì nguồn Motor Controller bị đứt

Nếu cầu chì nguồn cấp cho Motor Controller bị cháy:

  • Motor Controller mất nguồn.
  • Không giao tiếp CAN.
  • Xuất hiện lỗi L03.

3. Giắc cắm bị lỏng

Đây là nguyên nhân rất phổ biến.

Kiểm tra:

  • Giắc Motor Controller
  • Giắc Vehicle Controller
  • Giắc Display
  • Giắc Battery Controller

Nếu bị:

  • Lỏng
  • Oxy hóa
  • Cháy chân cắm

đều có thể gây lỗi.

4. Dây CAN Bus bị đứt hoặc chập

Đường truyền CAN gồm:

  • CAN High
  • CAN Low

Nếu:

  • Đứt dây
  • Chập mass
  • Chập nguồn
  • Đứt trong bó dây

xe sẽ mất truyền thông.

5. Điện trở cuối mạng CAN sai

Mạng CAN phải có điện trở kết thúc.

Nếu điện trở sai giá trị hoặc bị mất sẽ gây:

  • Giao tiếp không ổn định.
  • Báo lỗi CAN Communication.

6. Motor Controller hỏng

Nếu:

  • Có đầy đủ nguồn
  • Có tín hiệu CAN
  • Dây điện bình thường

nhưng vẫn không giao tiếp thì khả năng cao Motor Controller đã hỏng.

7. Vehicle Controller hỏng

Ít gặp hơn nhưng vẫn có thể xảy ra.

Quy trình kiểm tra lỗi L03 DBNRKR

Bước 1: Kiểm tra điện áp bình điện

Đo điện áp đầu vào.

Nếu điện áp thấp hơn tiêu chuẩn:

  • Sạc bình.
  • Thử lại.

Bước 2: Kiểm tra cầu chì

Kiểm tra:

  • Cầu chì nguồn Motor Controller
  • Cầu chì điều khiển

Nếu cháy:

  • Thay đúng thông số.

Bước 3: Kiểm tra nguồn cấp Motor Controller

Dùng đồng hồ đo:

  • Nguồn B+
  • Mass

Nếu mất nguồn:

  • Kiểm tra dây nguồn.
  • Kiểm tra relay.
  • Kiểm tra cầu chì.

Bước 4: Kiểm tra dây CAN

Ngắt nguồn xe.

Đo thông mạch:

  • CAN High
  • CAN Low

Không được:

  • Đứt
  • Chập nhau
  • Chập mass

Bước 5: Kiểm tra điện trở CAN

Rút nguồn.

Đo giữa:

CAN-H và CAN-L

Giá trị tiêu chuẩn khoảng:

60 Ω

Nếu:

  • 120 Ω
  • 0 Ω
  • Vô cực

=> cần kiểm tra điện trở cuối hoặc dây CAN.

Bước 6: Kiểm tra giắc cắm

Tháo toàn bộ:

  • Giắc Motor Controller
  • Giắc Vehicle Controller

Kiểm tra:

  • Oxy hóa
  • Cháy chân
  • Cong chân
  • Lỏng chân cắm

Sau đó vệ sinh bằng dung dịch chuyên dụng.

Bước 7: Kiểm tra Motor Controller

Nếu:

  • Có nguồn
  • Có CAN
  • Dây tốt

nhưng vẫn không giao tiếp thì thay thử Motor Controller để xác nhận.

Cách sửa lỗi L03 DBNRKR

Tùy nguyên nhân, thực hiện:

  • Sạc hoặc thay bình điện.
  • Thay cầu chì.
  • Sửa dây nguồn.
  • Thay dây CAN bị đứt.
  • Vệ sinh giắc cắm.
  • Thay điện trở cuối CAN nếu hỏng.
  • Thay Motor Controller.
  • Thay Vehicle Controller khi cần.

Sau khi sửa:

  • Xóa mã lỗi.
  • Khởi động lại xe.
  • Kiểm tra hoạt động.
  • Chạy thử nâng hạ và di chuyển.

Sơ đồ sửa lỗi L03 DBNRKR (ABNL CAN COMM) trên xe nâng điện Komatsu FE25-1, FE25H-1, FE30-1

Lưu ý khi sửa lỗi

Không nên thay Motor Controller ngay khi xuất hiện lỗi.

Theo kinh nghiệm sửa chữa, hơn 70% trường hợp xuất phát từ:

  • Giắc cắm lỏng.
  • Dây CAN bị hỏng.
  • Cầu chì cháy.
  • Điện áp bình thấp.

Chỉ thay bộ điều khiển khi đã kiểm tra đầy đủ nguồn cấp và đường truyền CAN.

Kết luận

Lỗi L03 DBNRKR – ABNL CAN COMM (Motor Controller CAN Bus Communication Error) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến mất giao tiếp CAN giữa Motor Controller và Vehicle Controller. Việc kiểm tra theo đúng quy trình từ nguồn điện, cầu chì, dây CAN, giắc cắm đến bộ điều khiển sẽ giúp xác định chính xác nguyên nhân, tránh thay thế linh kiện không cần thiết và giảm thời gian sửa chữa.
