Hướng dẫn sửa lỗi L02 – GF11KK trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L02 GF11KK trên xe nâng điện 2.5 tấn Komatsu FE25/FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 là gì?

Tên đầy đủ của lỗi:

L02 – GF11KK: LOW Power Source (TRV-INV)

Điện áp nguồn cấp thấp cho bộ điều khiển biến tần di chuyển (Travel Inverter).

Đây là lỗi xuất hiện khi bộ điều khiển biến tần di chuyển (Travel Inverter) phát hiện điện áp nguồn cấp từ bình ắc quy xuống quá thấp trong một khoảng thời gian nhất định, khiến hệ thống không thể vận hành an toàn.

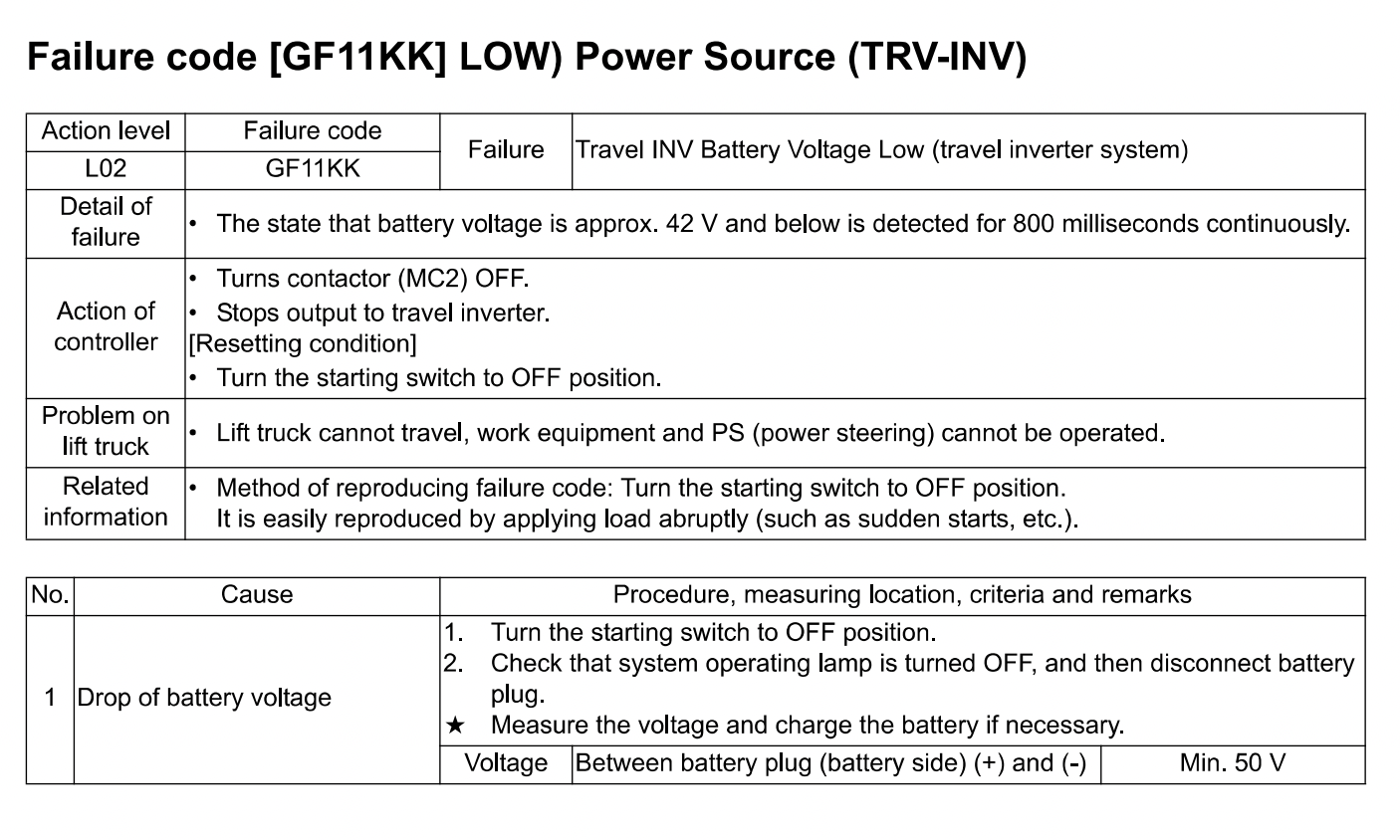

Theo tài liệu kỹ thuật của Komatsu, lỗi sẽ được ghi nhận khi:

  • Điện áp bình giảm xuống khoảng 42V hoặc thấp hơn.
  • Thời gian điện áp thấp kéo dài khoảng 800 mili giây (0,8 giây) liên tục.

Dấu hiệu khi xe báo lỗi L02 GF11KK

Khi lỗi xuất hiện, xe sẽ có các hiện tượng sau:

  • Xe không thể di chuyển.
  • Không thể nâng hạ hoặc vận hành thủy lực.
  • Trợ lực lái điện (Power Steering) không hoạt động.
  • Contactor chính MC2 sẽ nhả.
  • Bộ Travel Inverter ngừng cấp công suất.
  • Xe chỉ hoạt động trở lại sau khi tắt chìa khóa và khởi động lại (nếu nguyên nhân đã được khắc phục).

Nguyên nhân gây lỗi L02 GF11KK

Trong phần lớn trường hợp, lỗi xuất phát từ việc điện áp nguồn cấp bị sụt.

Các nguyên nhân thường gặp gồm:

1. Bình ắc quy yếu hoặc gần hết điện

Đây là nguyên nhân phổ biến nhất.

Biểu hiện:

  • Xe chạy yếu.
  • Điện áp nghỉ thấp.
  • Điện áp tụt mạnh khi tăng ga hoặc nâng hàng.

Nếu điện áp giảm xuống dưới mức cho phép thì Travel Inverter sẽ tự bảo vệ và sinh lỗi.

2. Bình chưa được sạc đầy

Sau thời gian dài sử dụng hoặc vừa vận hành nhiều giờ liên tục:

  • Dung lượng bình giảm.
  • Điện áp không đủ cung cấp khi tải lớn.

Kết quả:

Travel Inverter báo LOW Power Source.

3. Đầu cực bình bị lỏng hoặc oxy hóa

Các đầu cực:

  • Dây dương (+)
  • Dây âm (-)

Nếu:

  • Lỏng
  • Cháy
  • Han gỉ
  • Oxy hóa

sẽ làm điện trở tiếp xúc tăng và gây sụt áp.

4. Giắc cắm nguồn bị tiếp xúc kém

Các đầu nối:

  • Battery Plug
  • Contactor
  • Jack nguồn Travel Inverter

Nếu tiếp xúc không tốt sẽ làm điện áp truyền tới biến tần bị giảm.

5. Cầu chì nguồn bị hỏng

Theo sơ đồ điện:

  • F03
  • F04
  • F11
  • F14
  • F15

Nếu cầu chì:

  • Đứt
  • Lỏng
  • Tiếp xúc kém

đều có thể gây lỗi nguồn.

6. Contactor MC2 bị hỏng

MC2 là contactor chính cấp nguồn cho Travel Inverter.

Nếu:

  • Cuộn hút yếu
  • Tiếp điểm cháy
  • Không đóng hoàn toàn

sẽ làm điện áp cấp tới biến tần không ổn định.

7. Dây nguồn bị sụt áp

Các nguyên nhân:

  • Dây nguồn nóng
  • Đầu cos lỏng
  • Dây bị oxy hóa
  • Tiết diện dây giảm

đều có thể gây tụt áp khi tải lớn.

8. Bình ắc quy bị hỏng

Nếu một hoặc nhiều cell của bình bị:

  • Chập
  • Mất dung lượng
  • Nội trở tăng

thì điện áp sẽ giảm rất nhanh khi xe bắt đầu chạy.

Quy trình kiểm tra và sửa lỗi L02 GF11KK

Bước 1: Tắt chìa khóa

Đưa khóa điện về vị trí OFF.

Bước 2: Ngắt kết nối bình

Rút jack Battery Plug.

Đợi khoảng 1–2 phút.

Bước 3: Kiểm tra điện áp bình

Dùng đồng hồ VOM đo trực tiếp tại hai cực bình.

Theo tài liệu Komatsu:

  • Điện áp tối thiểu phải đạt 50V đối với hệ thống 48V.

Nếu thấp hơn:

  • Sạc đầy bình.
  • Kiểm tra dung lượng bình.

Bước 4: Đo điện áp khi có tải

Cho xe:

  • chạy tiến
  • chạy lùi
  • nâng hàng

Quan sát điện áp.

Nếu điện áp tụt xuống khoảng 42V thì gần như chắc chắn nguyên nhân nằm ở bình hoặc đường cấp nguồn.

Bước 5: Kiểm tra Battery Plug

Quan sát:

  • Cháy đen
  • Nóng
  • Lỏng chân cắm
  • Chảy nhựa

Nếu có:

  • thay jack mới.

Bước 6: Kiểm tra contactor MC2

Quan sát:

  • Có đóng hoàn toàn không.
  • Có tiếng kêu bất thường không.
  • Tiếp điểm có cháy không.

Nếu tiếp điểm cháy:

  • thay contactor.

Bước 7: Kiểm tra toàn bộ đầu nối nguồn

Kiểm tra:

  • Cực dương
  • Cực âm
  • Dây mass
  • Jack inverter

Siết lại toàn bộ đầu cos.

Bước 8: Kiểm tra cầu chì

Đo thông mạch:

  • F03
  • F04
  • F11
  • F14
  • F15

Nếu đứt:

  • thay đúng trị số.

Bước 9: Khởi động lại xe

Sau khi sửa:

  • cắm Battery Plug
  • bật khóa điện
  • kiểm tra lỗi còn xuất hiện hay không.

Thông số kỹ thuật quan trọng

Nội dungGiá trị
Mã lỗiL02
Failure CodeGF11KK
Tên lỗiLOW Power Source (TRV-INV)
Hệ thốngTravel Inverter
Điện áp cảnh báoKhoảng 42V
Thời gian phát hiện800 ms
Điện áp bình tối thiểu khuyến nghị50V
Dòng xe áp dụngFE25-1, FE25H-1, FE30-1

Lưu ý khi sửa lỗi L02 GF11KK

  • Không thay Travel Inverter ngay khi xuất hiện lỗi này.
  • Trên thực tế, hơn 90% trường hợp liên quan đến ắc quy hoặc đường cấp nguồn.
  • Luôn kiểm tra điện áp bình dưới tải trước khi kết luận hỏng biến tần.
  • Kiểm tra và vệ sinh các đầu cực bình định kỳ để tránh sụt áp.

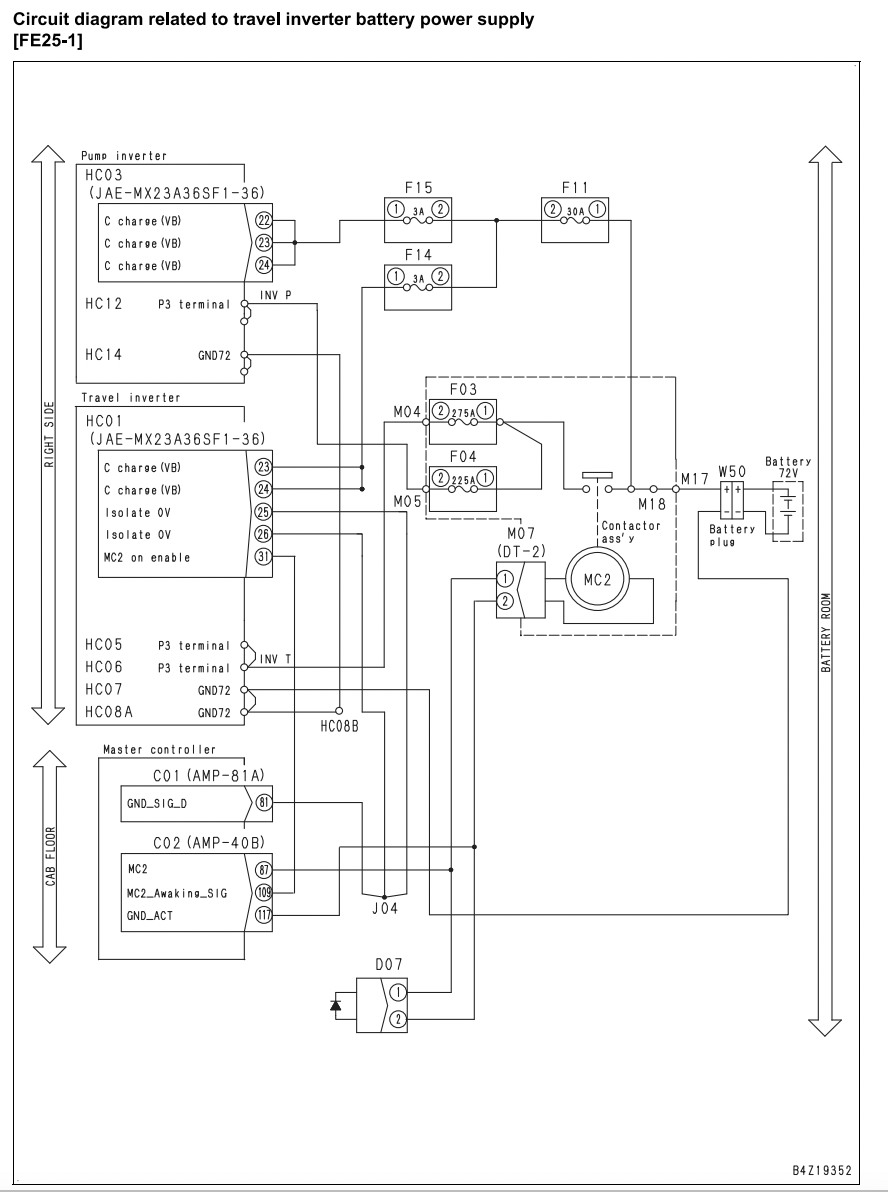

Sơ đồ sửa lỗi L02 GF11KK trên xe nâng điện 2.5 tấn Komatsu FE25/FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1:



Kết luận

Lỗi L02 – GF11KK (LOW Power Source – TRV-INV) là lỗi cảnh báo điện áp nguồn cấp cho bộ biến tần di chuyển quá thấp trên các dòng xe nâng điện Komatsu 2.5 tấn FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1. Nguyên nhân thường gặp là bình ắc quy yếu, sạc chưa đầy, đầu nối nguồn lỏng, contactor MC2 hoặc cầu chì nguồn gặp sự cố. Việc kiểm tra điện áp bình, hệ thống cấp nguồn và các đầu nối theo đúng quy trình sẽ giúp xác định và khắc phục lỗi nhanh chóng, tránh thay thế linh kiện không cần thiết. Nội dung trên được biên soạn dựa trên tài liệu hướng dẫn sửa chữa của Komatsu.
