Lỗi L02 GF21KK trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L02 GF21KK là gì?

Lỗi L02 GF21KK là một trong những lỗi liên quan đến nguồn cấp điện áp thấp của bộ nghịch lưu bơm thủy lực (Pump Inverter Low Power Source - PMP-INV) trên các dòng xe nâng điện Komatsu:

• Komatsu FE25 (2.5 tấn)
• Komatsu FE25H (2.5 tấn)
• Komatsu FE30-1 (3 tấn)

Khi lỗi này xuất hiện, hệ thống sẽ phát hiện điện áp nguồn cấp cho bộ inverter bơm thủy lực bị giảm xuống dưới ngưỡng cho phép, khiến xe không thể vận hành hệ thống nâng hạ bình thường.

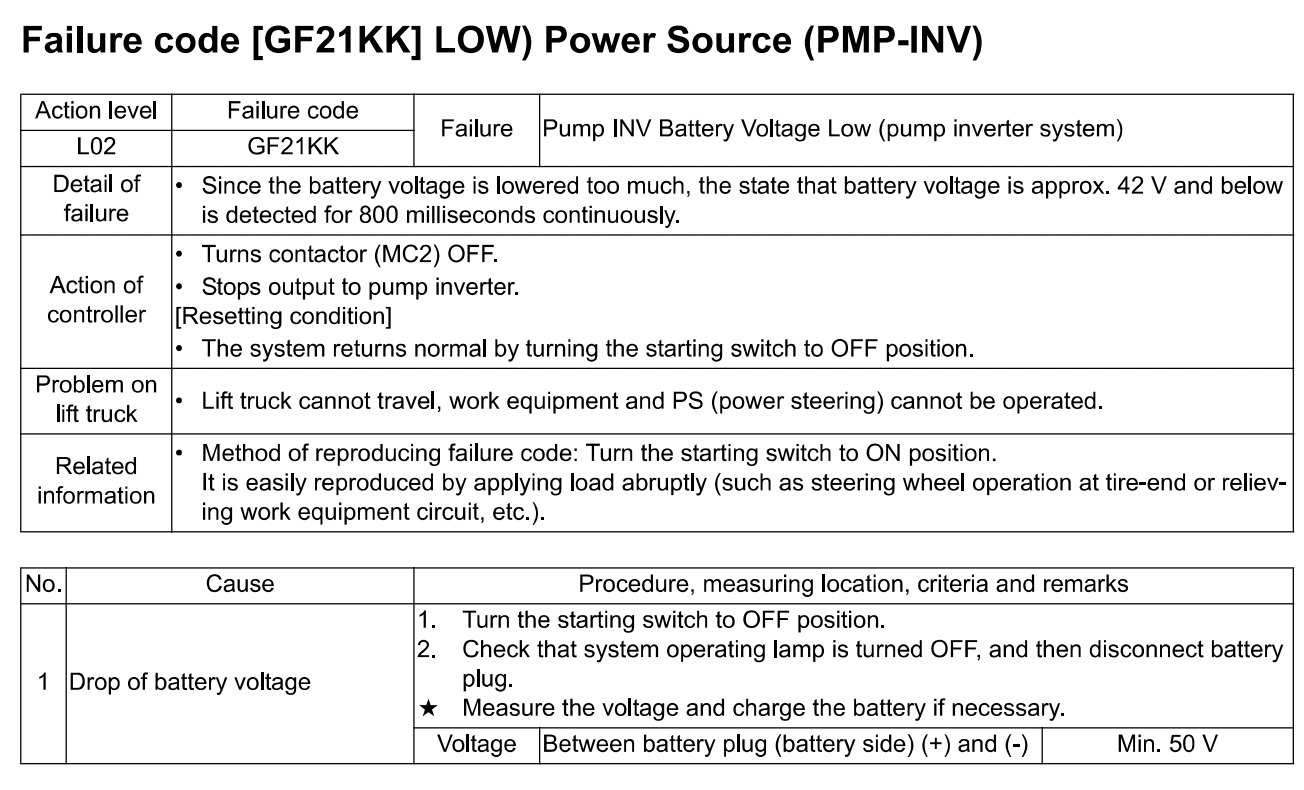

Thông tin lỗi

Hiện tượng khi xe báo lỗi L02 GF21KK

Khi lỗi xuất hiện, người vận hành thường gặp các hiện tượng sau:

• Xe báo lỗi L02 trên màn hình.
• Không thể nâng hạ càng.
• Bơm thủy lực không hoạt động.
• Xe vẫn có thể bật nguồn nhưng không làm việc.
• Động cơ bơm bị ngắt để bảo vệ hệ thống.
• Một số trường hợp xe chỉ hoạt động lại sau khi tắt khóa điện rồi bật lại.

Nguyên nhân gây ra lỗi L02 GF21KK

Theo tài liệu kỹ thuật của Komatsu, nguyên nhân chính là:

Điện áp nguồn cấp cho Pump Inverter giảm xuống khoảng 42V hoặc thấp hơn trong khoảng 800ms liên tục.

Khi đó bộ điều khiển sẽ:

• Phát hiện điện áp thấp
• Kích hoạt lỗi GF21KK
• Ngắt tín hiệu điều khiển Motor bơm
• Bảo vệ inverter khỏi hư hỏng

Nguyên nhân thực tế thường gặp

1. Điện áp bình ắc quy quá thấp (nguyên nhân phổ biến nhất)

Đây là nguyên nhân gặp nhiều nhất.

Có thể do:

• Bình yếu
• Bình hết điện
• Bình hỏng cell
• Bình lâu ngày chưa cân bằng điện áp

Cách kiểm tra

Đo điện áp trực tiếp tại giắc bình.

Nếu điện áp nhỏ hơn khoảng 50V (đối với hệ thống 48V) thì cần:

• Sạc đầy bình
• Kiểm tra từng cell
• Thay bình nếu cần

2. Giắc cắm bình bị lỏng

Sau thời gian sử dụng:

• đầu cắm nóng
• tiếp xúc kém
• oxy hóa

Điện áp sẽ sụt mạnh khi bơm làm việc.

Kiểm tra:

• Giắc pin
• Đầu cos
• Cọc bình
• Dây nguồn

3. Dây nguồn bị lỏng hoặc cháy

Các vị trí cần kiểm tra:

• Dây (+)
• Dây (-)
• Cos nguồn
• Thanh đồng
• Cầu chì

Nếu xuất hiện:

• cháy đen
• nóng
• lỏng

cần thay thế ngay.

4. Contactor chính hoạt động không ổn định

Contactor MC2 nếu:

• tiếp điểm cháy
• tiếp điểm mòn
• hút không hết

sẽ gây sụt áp nguồn.

Kiểm tra:

• điện trở tiếp điểm
• điện áp hai đầu contactor
• nhiệt độ khi làm việc

5. Cầu chì nguồn bị hỏng

Kiểm tra:

• F03
• F04
• F11
• F14
• F15

Nếu cầu chì bị:

• nóng
• oxy hóa
• tiếp xúc kém

đều có thể gây lỗi.

6. Bộ sạc không sạc đầy

Nếu bộ sạc:

• điện áp sạc thấp
• tự ngắt sớm

thì bình sẽ luôn ở trạng thái thiếu điện.

7. Inverter bơm bị lỗi

Nếu toàn bộ nguồn cấp đều bình thường nhưng vẫn báo lỗi:

• cần kiểm tra Pump Inverter
• đo điện áp đầu vào
• kiểm tra board công suất

Quy trình kiểm tra lỗi L02 GF21KK

Bước 1: Tắt khóa điện

Đưa khóa về OFF.

Bước 2: Rút giắc bình

Ngắt hoàn toàn nguồn điện khỏi xe.

Bước 3: Đo điện áp bình

Đo tại giắc pin.

Điện áp tiêu chuẩn:

≥ 50V

Nếu nhỏ hơn:

• sạc đầy bình
• kiểm tra cell
• thay bình nếu cần

Bước 4: Kiểm tra dây nguồn

Kiểm tra toàn bộ:

• dây nguồn inverter
• đầu cos
• cọc bình
• cầu chì

Không được có:

• nóng
• cháy
• lỏng

Bước 5: Kiểm tra contactor MC2

Đo:

• điện áp trước contactor
• điện áp sau contactor

Nếu chênh lệch lớn:

=> thay contactor.

Bước 6: Kiểm tra inverter

Nếu điện áp nguồn đạt yêu cầu nhưng vẫn báo lỗi:

• kiểm tra board inverter
• kiểm tra tụ nguồn
• kiểm tra module công suất

Cách xóa lỗi

Sau khi xử lý nguyên nhân:

1. Tắt khóa điện.
2. Chờ khoảng 10–20 giây.
3. Bật khóa điện lại.

Nếu điện áp đã trở lại bình thường, lỗi sẽ tự động mất.

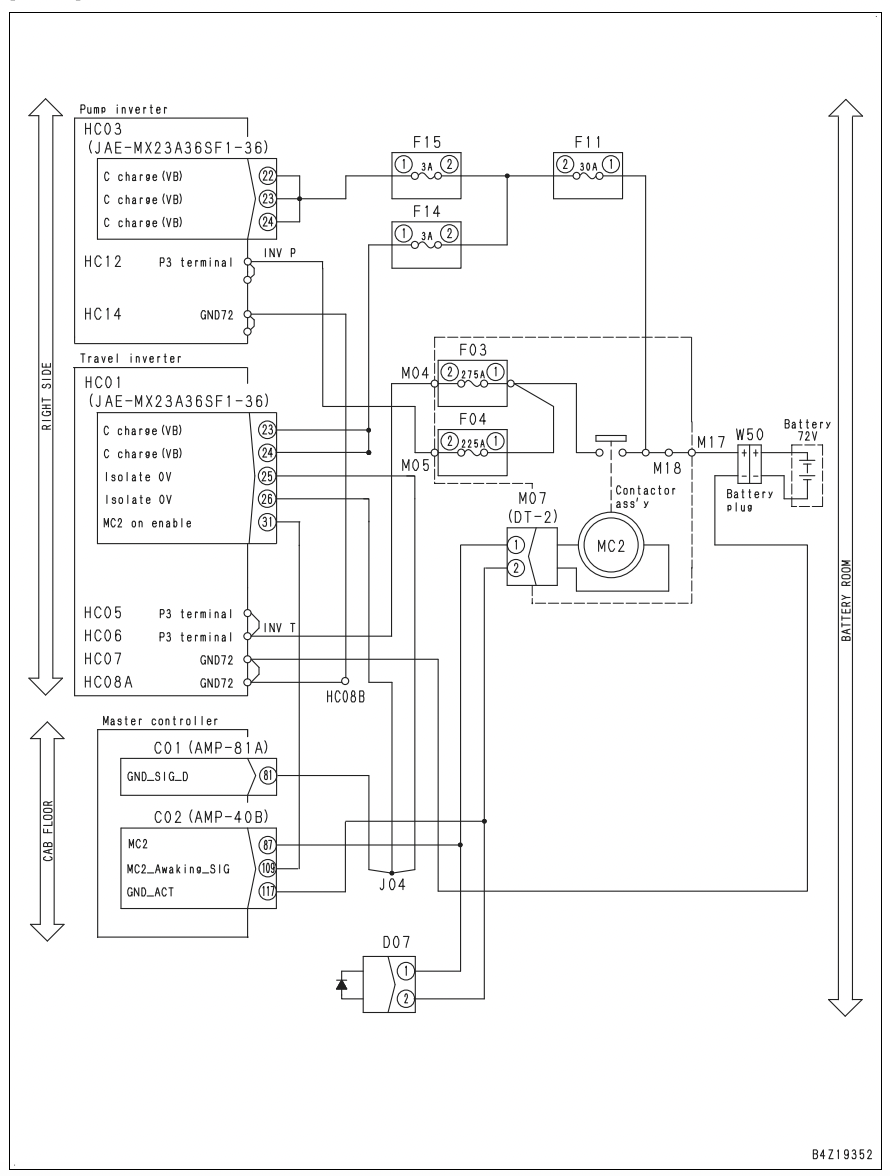

Sơ đồ sửa lỗi L02 GF21KK trên xe nâng điện Komatsu 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1:

Lưu ý khi sửa lỗi L02 GF21KK

• Không thay inverter khi chưa kiểm tra điện áp bình.
• Luôn kiểm tra điện áp dưới tải vì điện áp không tải có thể vẫn bình thường.
• Vệ sinh toàn bộ đầu cos nguồn định kỳ.
• Kiểm tra bình ắc quy theo lịch bảo dưỡng để tránh lỗi tái diễn.

Kết luận

Lỗi L02 GF21KK – Pump Inverter Low Power Source (PMP-INV) trên xe nâng điện Komatsu FE25 (2.5 tấn), FE25H (2.5 tấn) và FE30-1 (3 tấn) chủ yếu xuất phát từ điện áp nguồn cấp cho bộ inverter bơm thủy lực bị sụt thấp. Trong phần lớn trường hợp, nguyên nhân đến từ bình ắc quy yếu, dây nguồn hoặc contactor bị lỏng, oxy hóa hoặc hư hỏng. Việc kiểm tra điện áp bình, hệ thống dây dẫn và các linh kiện nguồn trước khi thay thế inverter sẽ giúp chẩn đoán chính xác, tiết kiệm chi phí sửa chữa và giảm thời gian dừng xe. Nội dung trên được tổng hợp dựa trên tài liệu hướng dẫn xử lý sự cố của Komatsu cho các dòng FE25-1, FE25H-1 và FE30-1.
