L03 DBNGKR – CAN Communication Error (Bộ điều khiển sạc) trên xe nâng điện Komatsu FE25, FE25H và FE30-1: Nguyên nhân và cách sửa chi tiết

Lỗi L03 DBNGKR là gì?

Khi xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu thuộc các model:

• FE25-1
• FE25H-1
• FE30-1

xuất hiện mã lỗi:

L03 DBNGKR – CAN Communication Error (Charge Controller)

điều này có nghĩa là:

Bộ điều khiển trung tâm (Master Controller) không thể giao tiếp với bộ điều khiển sạc (Charge Controller) thông qua mạng truyền thông CAN.

Khi xảy ra lỗi này, hệ thống sẽ ghi nhận mất kết nối giữa các ECU và có thể dừng chức năng sạc nhằm bảo vệ toàn bộ hệ thống điện của xe.

Dấu hiệu nhận biết lỗi L03 DBNGKR

Khi lỗi xuất hiện, xe nâng có thể gặp các hiện tượng sau:

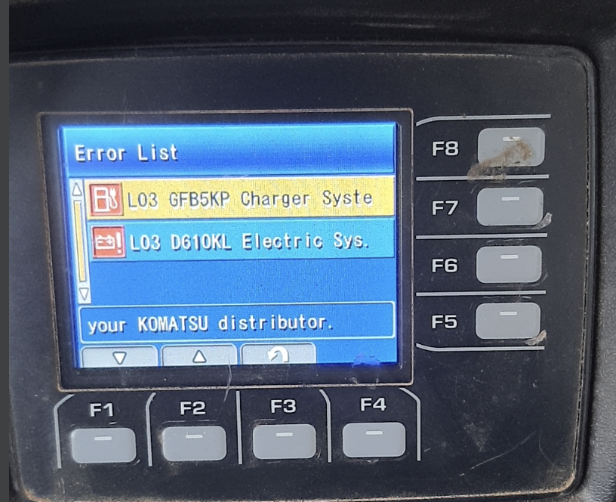

• Hiển thị mã lỗi L03 DBNGKR trên màn hình.
• Hệ thống sạc không hoạt động.
• Pin không được sạc.
• Chức năng sạc bị dừng hoàn toàn.
• Trong một số trường hợp xe vẫn hoạt động nhưng không thể nạp điện.

Nếu đồng thời xuất hiện các lỗi:

• DBNEKR
• DBNFKR

thì khả năng rất cao là hệ thống dây dẫn CAN đang gặp sự cố.

Nguyên nhân gây lỗi L03 DBNGKR

Theo tài liệu kỹ thuật Komatsu, có 4 nguyên nhân chính:

1. Hỏng dây điện hoặc giắc cắm CAN

Đây là nguyên nhân phổ biến nhất.

Có thể do:

• Đứt dây CAN-H hoặc CAN-L.
• Giắc cắm lỏng.
• Chân cắm bị oxy hóa.
• Tiếp xúc kém.
• Chuột cắn dây điện.

Cách kiểm tra

• Tắt khóa điện.
• Kiểm tra toàn bộ giắc nối giữa:
  • Master Controller
  • Charge Controller
• Đo điện trở từng đường dây.

Theo tiêu chuẩn của Komatsu:

• Điện trở mỗi dây phải ≤ 1Ω.

Nếu lớn hơn:

• thay dây
• hoặc sửa lại giắc cắm.

2. Điện trở kết thúc CAN (Terminating Resistor) bị hỏng

Mạng CAN sử dụng điện trở cuối đường truyền để ổn định tín hiệu.

Nếu điện trở này hỏng sẽ gây:

• mất giao tiếp
• truyền dữ liệu lỗi
• xuất hiện mã DBNGKR.

Cách kiểm tra

Rút giắc điện trở N04.

Đo điện trở giữa:

A và B

Giá trị tiêu chuẩn:

120 ±12 Ω

Nếu sai giá trị:

→ thay điện trở kết thúc CAN.

3. Đứt đường dây CAN chính

Nếu điện trở CAN đạt chuẩn nhưng vẫn báo lỗi, hãy kiểm tra:

• dây CAN-H
• dây CAN-L

từ:

Master Controller

đến

Charge Controller.

Đo điện trở giữa hai chân A và B theo hướng dẫn của hãng.

Nếu dây bị:

• đứt
• chập
• oxy hóa

thì cần thay mới.

4. Bộ điều khiển sạc (Charge Controller) mất nguồn

Nếu toàn bộ hệ thống dây CAN đều tốt thì nguyên nhân cuối cùng thường là:

• mất nguồn cấp cho Charge Controller
• hỏng cầu chì
• relay nguồn
• hoặc chính bộ điều khiển sạc bị lỗi.

Theo tài liệu Komatsu:

Nếu các bước trên đều bình thường thì tiếp tục kiểm tra nguồn cấp cho Charge Controller theo quy trình kiểm tra GFBONA.

Quy trình sửa lỗi L03 DBNGKR

Thợ kỹ thuật nên thực hiện theo đúng thứ tự sau:

Bước 1

Tắt khóa điện.

Bước 2

Kiểm tra:

• dây CAN-H
• dây CAN-L
• toàn bộ giắc cắm.

Bước 3

Đo điện trở từng dây.

Tiêu chuẩn:

≤1Ω

Bước 4

Đo điện trở cuối CAN.

Tiêu chuẩn:

120 ±12 Ω

Bước 5

Kiểm tra nguồn cấp của Charge Controller.

Bước 6

Nếu tất cả đều đạt yêu cầu nhưng vẫn báo lỗi:

• kiểm tra Charge Controller
• hoặc Master Controller.

Sơ đồ mạng truyền thông CAN

Theo tài liệu Komatsu, mạng CAN trên xe FE25 và FE30 gồm:

• Master Controller
• Charge Controller
• Travel Controller
• Pump Controller
• Điện trở kết thúc 120Ω
• Cổng Service Connector

Các bộ điều khiển này giao tiếp với nhau qua hai đường truyền:

• CAN-H
• CAN-L

Chỉ cần mất tín hiệu ở một điểm cũng có thể xuất hiện mã lỗi L03 DBNGKR.

Hình ảnh tài liệu gốc

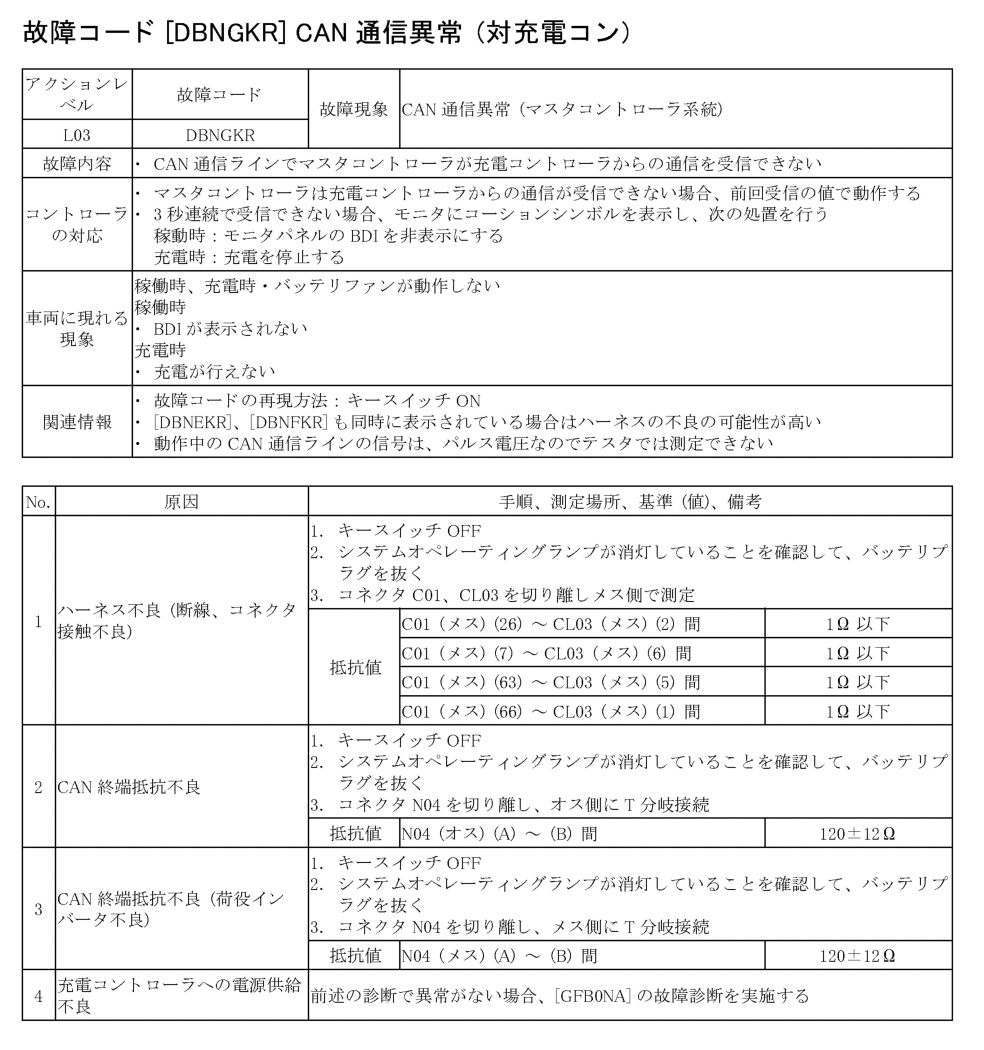

Trang 1 – Bảng hướng dẫn chẩn đoán lỗi L03 DBNGKR

Nguồn: Tài liệu kỹ thuật Komatsu.

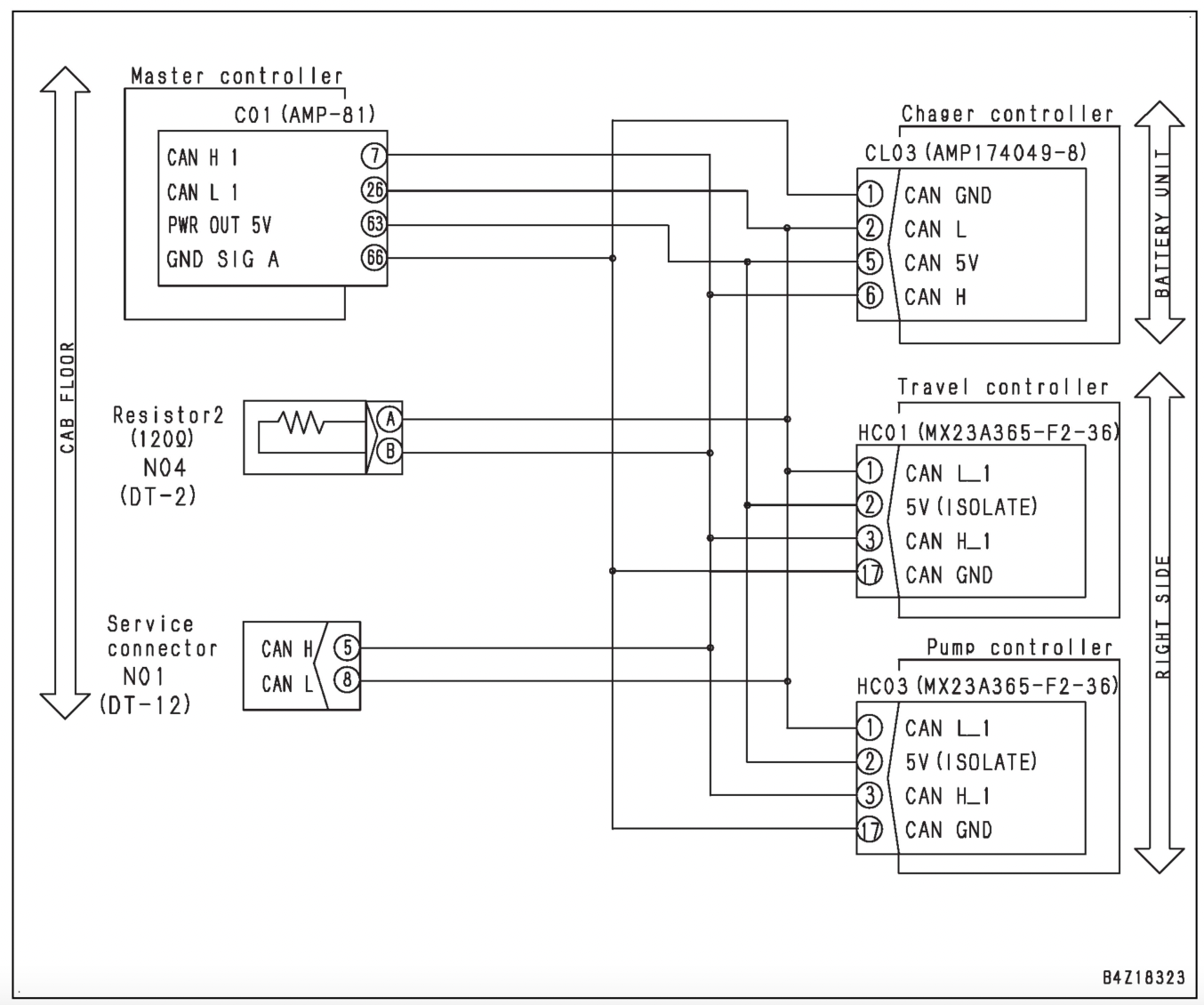

Trang 2 – Sơ đồ mạch CAN

Nguồn: Tài liệu kỹ thuật Komatsu.

Kết luận

Lỗi L03 DBNGKR – CAN Communication Error (Charge Controller) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến mạng truyền thông CAN giữa bộ điều khiển trung tâm và bộ điều khiển sạc. Trong đa số trường hợp, nguyên nhân đến từ dây dẫn, giắc cắm hoặc điện trở kết thúc CAN. Vì vậy, kỹ thuật viên nên kiểm tra hệ thống dây và thông số điện trở trước khi kết luận hỏng bộ điều khiển, giúp tiết kiệm đáng kể thời gian và chi phí sửa chữa.
