Hướng dẫn chi tiết cách sửa lỗi L03 GFB0NA (Charging Enable Timeout) trên xe nâng điện 2.5 tấn và 3 tấn Komatsu FE25, FE25H và FE30-1

Lỗi L03 GFB0NA trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1 – Nguyên nhân và cách sửa chi tiết

Lỗi L03 GFB0NA là gì?

L03 GFB0NA (Charging Enable Timeout) là mã lỗi xuất hiện trên các dòng:

  • Xe nâng điện Komatsu FE25 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Lỗi này xảy ra khi bộ điều khiển chính (Master Controller) không nhận được tín hiệu "Charging Enable ON" từ bộ điều khiển sạc trong vòng 2 giây sau khi hệ thống được kích hoạt (AWAKE).

Khi lỗi xuất hiện:

  • Xe không thể sạc pin.
  • Quá trình sạc bị dừng ngay lập tức.
  • Màn hình hiển thị mã lỗi L03 GFB0NA.

Hiện tượng khi xe báo lỗi L03 GFB0NA

Người sử dụng thường gặp các biểu hiện sau:

  • Cắm sạc nhưng xe không nhận sạc.
  • Bộ sạc không hoạt động.
  • Đèn báo sạc không sáng hoặc sáng rồi tắt.

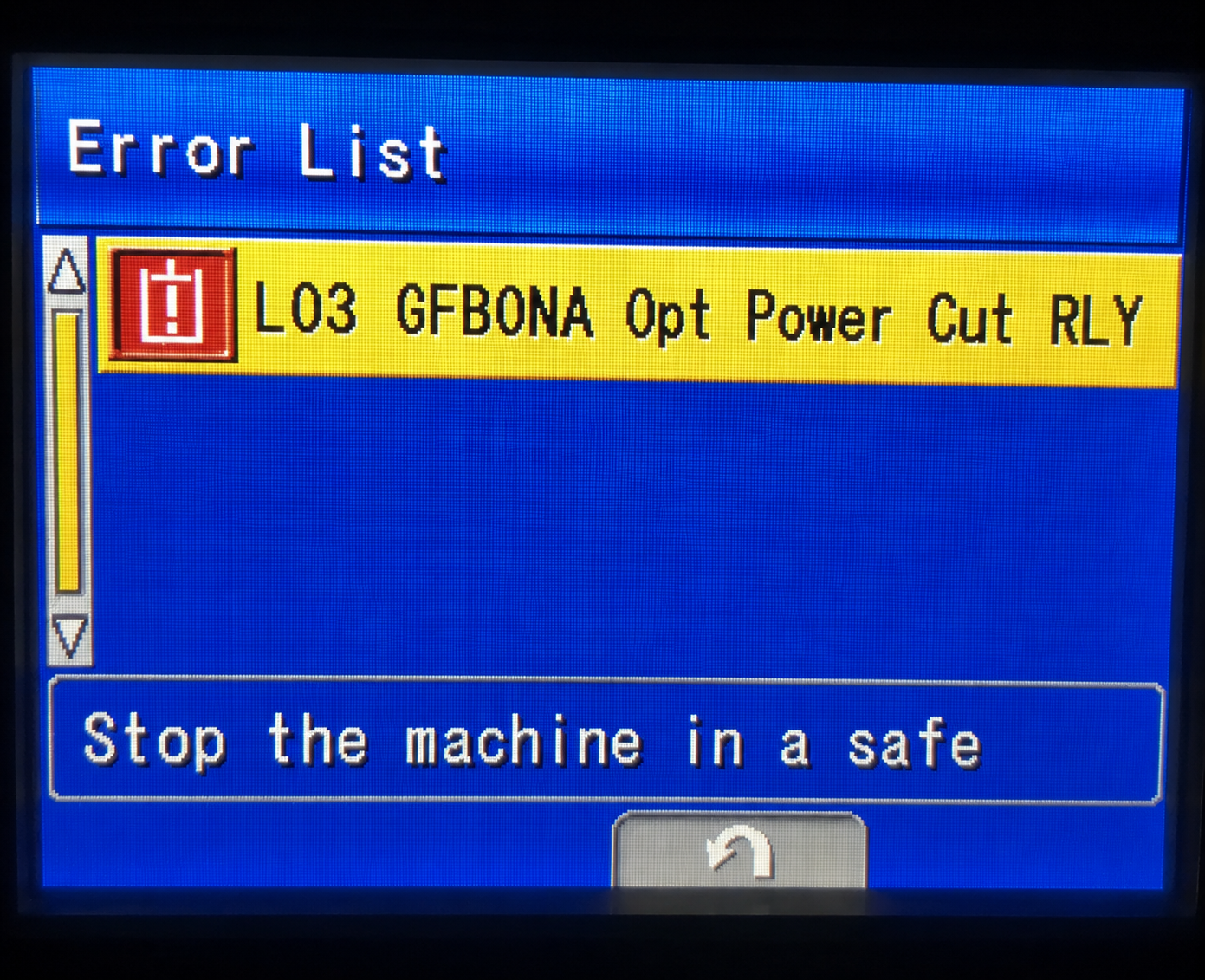

  • Màn hình LCD hiển thị:

L03 GFB0NA

Theo tài liệu kỹ thuật của Komatsu, lỗi này khiến chức năng sạc bị vô hiệu hóa hoàn toàn.

Nguyên nhân gây lỗi L03 GFB0NA

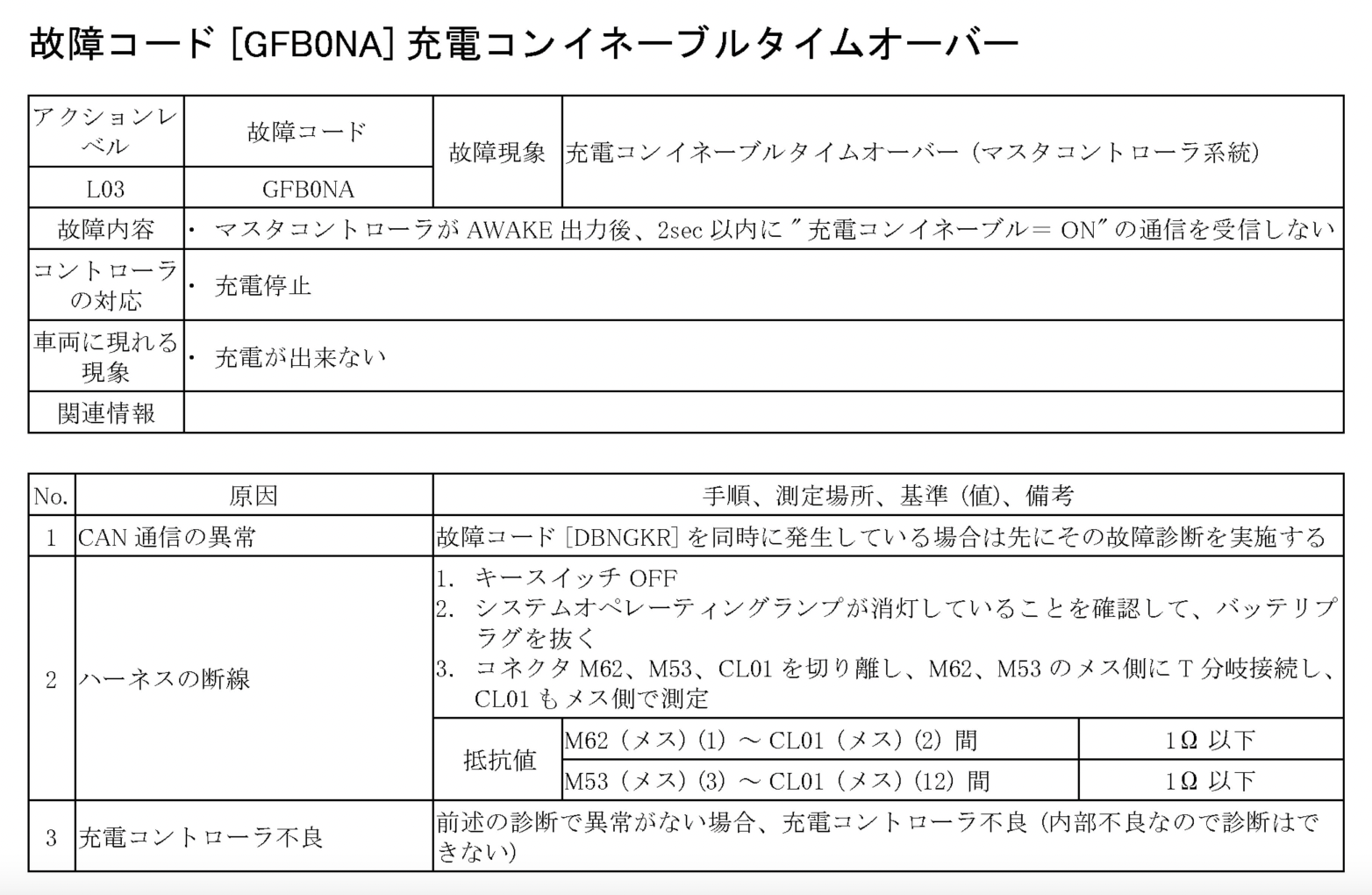

Theo tài liệu sửa chữa chính hãng, có 3 nguyên nhân chính.

1. Lỗi truyền thông CAN

Đây là nguyên nhân đầu tiên cần kiểm tra.

Nếu xe đồng thời xuất hiện lỗi liên quan đến giao tiếp CAN (ví dụ DBNGKR), cần sửa lỗi truyền thông trước rồi mới xử lý lỗi GFB0NA.

Dấu hiệu:

  • Xe báo nhiều mã lỗi cùng lúc.
  • Bộ sạc không giao tiếp được với Master Controller.

2. Đứt dây hoặc hỏng giắc kết nối

Đây là nguyên nhân phổ biến nhất.

Komatsu yêu cầu kiểm tra:

  • Dây dẫn giữa:
    • M62
    • M53
    • CL01

Thực hiện:

  • Tắt khóa điện.
  • Chờ toàn bộ hệ thống tắt hoàn toàn.
  • Rút giắc pin.
  • Tháo các giắc M62, M53 và CL01.
  • Kiểm tra thông mạch bằng đồng hồ VOM.

Theo tiêu chuẩn của hãng:

  • Điện trở giữa M62 chân (1) và CL01 chân (2) phải ≤ 1 Ω.
  • Điện trở giữa M53 chân (3) và CL01 chân (12) phải ≤ 1 Ω.

Nếu vượt quá giá trị này, cần kiểm tra hoặc thay dây dẫn, giắc cắm hoặc điểm tiếp xúc bị oxy hóa.

3. Bộ điều khiển sạc (Charge Controller) bị hỏng

Nếu:

  • CAN bình thường.
  • Dây dẫn bình thường.
  • Điện trở đạt tiêu chuẩn.

Thì nguyên nhân còn lại là:

Charge Controller bị lỗi nội bộ.

Trong trường hợp này, Komatsu khuyến cáo thay bộ điều khiển sạc vì lỗi bên trong không thể chẩn đoán hoặc sửa chữa bằng các phép đo thông thường.

Quy trình sửa lỗi L03 GFB0NA

Bước 1: Kiểm tra lỗi CAN

Nếu xe xuất hiện thêm lỗi truyền thông:

  • Khắc phục lỗi CAN trước.
  • Sau đó xóa lỗi.
  • Kiểm tra lại lỗi GFB0NA.

Bước 2: Kiểm tra dây điện

Tắt khóa điện.

Đợi hệ thống tắt hoàn toàn.

Rút jack pin.

Tháo:

  • M62
  • M53
  • CL01

Đo điện trở:

Vị tríTiêu chuẩn
M62 (1) → CL01 (2)≤1Ω
M53 (3) → CL01 (12)≤1Ω

Nếu điện trở lớn:

  • Đứt dây
  • Lỏng chân cắm
  • Oxy hóa đầu nối
  • Hỏng giắc

=> sửa chữa hoặc thay thế.

Bước 3: Kiểm tra nguồn cấp

Quan sát:

  • Dây nguồn tới Charge Controller
  • Cầu chì
  • Jack cắm
  • Dây mass

Nếu mất nguồn, bộ điều khiển sẽ không gửi tín hiệu "Charging Enable".

Bước 4: Kiểm tra Charge Controller

Nếu:

✓ CAN tốt

✓ Dây tốt

✓ Điện trở đạt chuẩn

=> Thay Charge Controller.

Sơ đồ mạch liên quan

Tài liệu Komatsu cung cấp sơ đồ mạch riêng cho:

  • FE25-1
  • FE25H-1
  • FE30-1

Trong sơ đồ có các thành phần:

  • Master Controller
  • Charge Controller (CL01)
  • Travel Inverter
  • Pump Inverter
  • DC/DC Converter
  • Battery Plug
  • Các giắc M53, M62

Các sơ đồ này giúp xác định đường dây tín hiệu giữa bộ điều khiển chính và bộ điều khiển sạc để kiểm tra chính xác khi sửa chữa.

Sơ đồ hướng dẫn sửa lỗi L03 GFB0NA (Charging Enable Timeout) trên xe nâng điện 2.5 tấn và xe nâng điện 3 tấn Komatsu FE25, FE25H và FE30-1

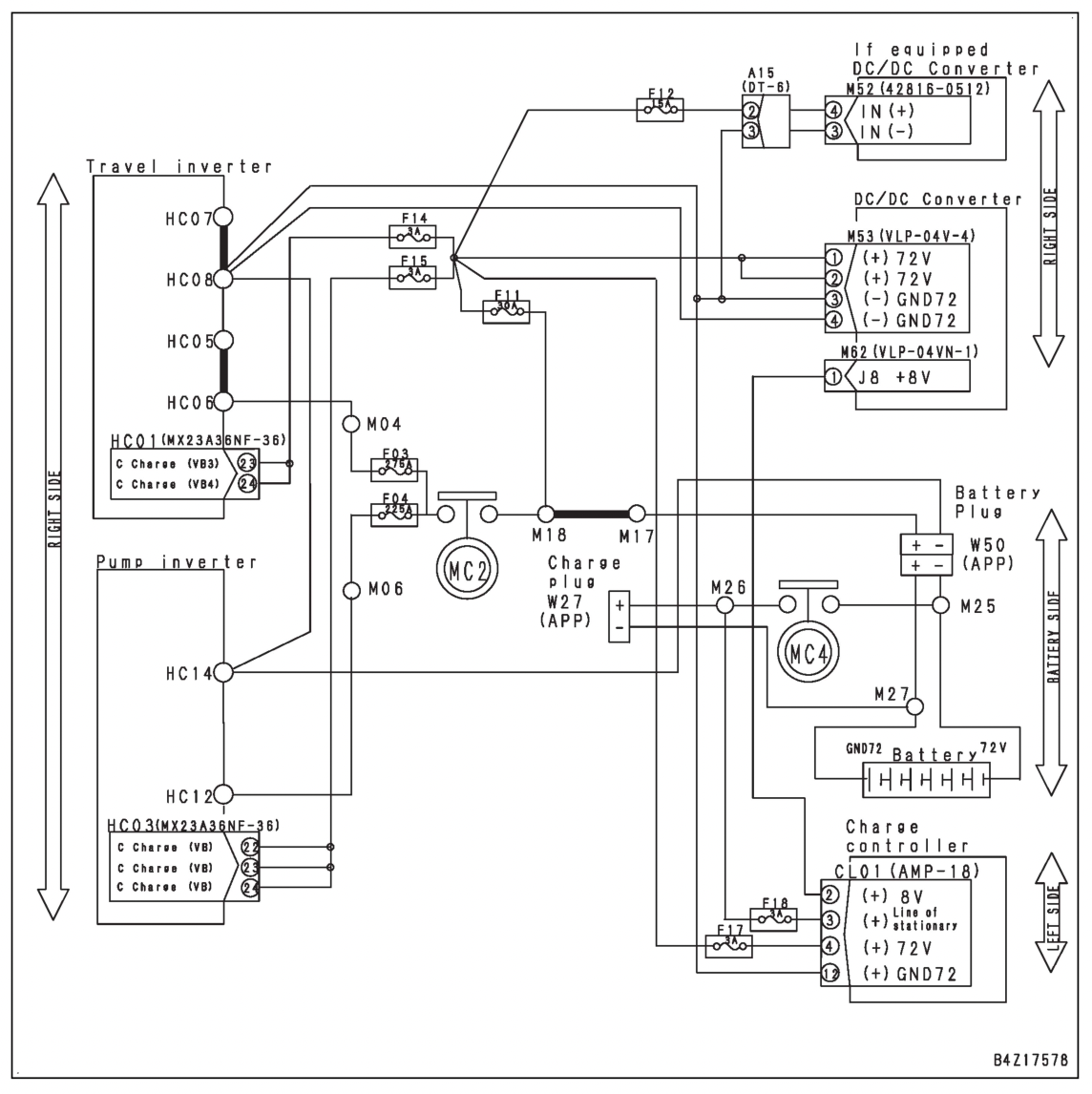

(Sơ đồ 1)

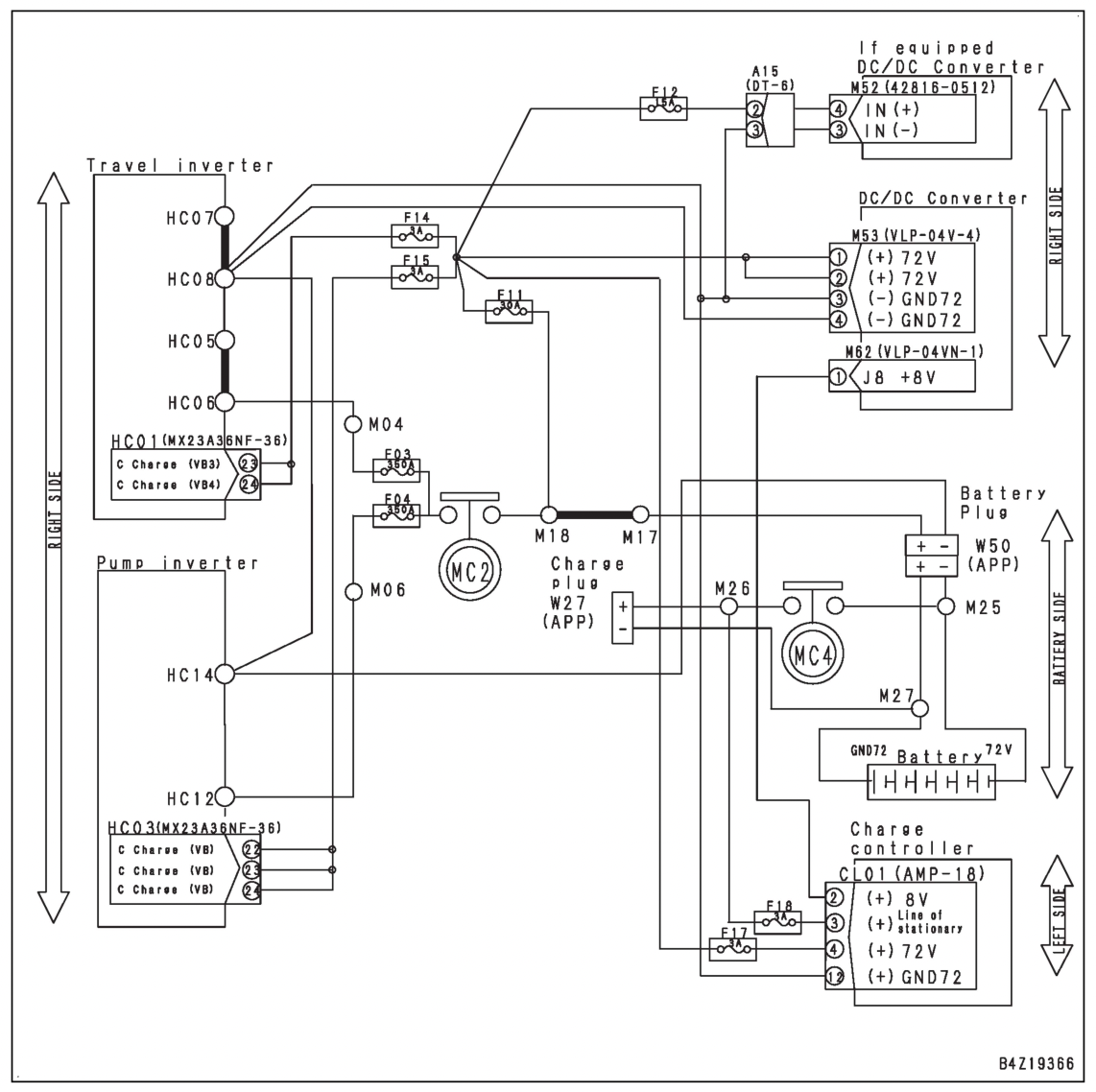

(Sơ đồ 2)

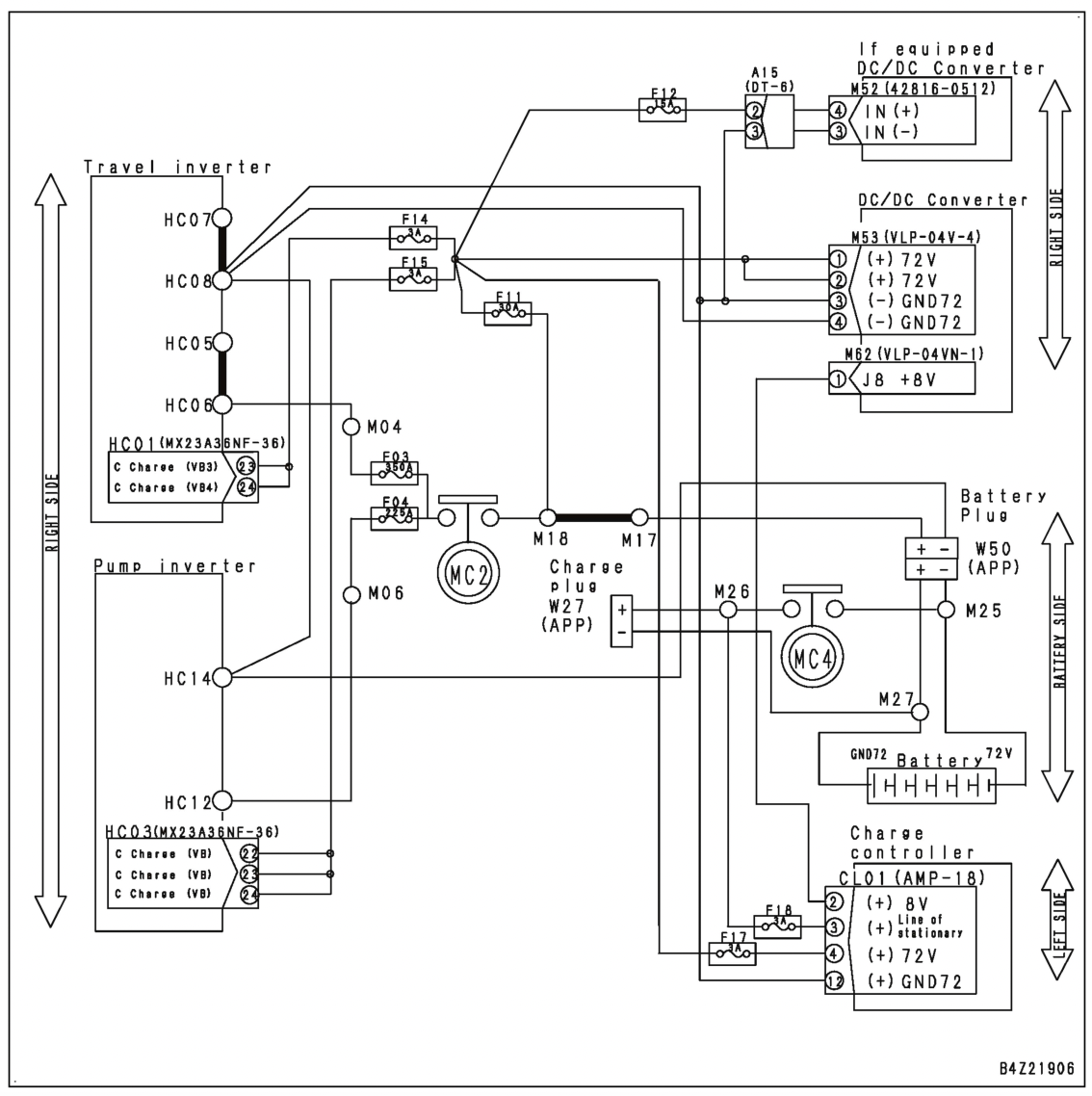

(Sơ đồ 3)


(Sơ đồ 4)

Những lưu ý khi sửa lỗi L03 GFB0NA

  • Không thay Charge Controller ngay khi vừa xuất hiện lỗi.
  • Luôn kiểm tra dây điện trước.
  • Kiểm tra lỗi CAN trước khi kết luận.
  • Đo điện trở đúng theo tiêu chuẩn của Komatsu.
  • Vệ sinh toàn bộ đầu giắc bằng dung dịch chuyên dụng nếu phát hiện oxy hóa.

Cách phòng tránh lỗi L03 GFB0NA

Để hạn chế lỗi phát sinh:

  • Kiểm tra giắc sạc định kỳ.
  • Không rửa xe bằng áp lực cao trực tiếp vào hộp điều khiển.
  • Bảo dưỡng hệ thống điện mỗi 1.000 giờ hoạt động.
  • Kiểm tra dây nguồn bộ sạc định kỳ.
  • Đảm bảo các đầu nối luôn sạch và khô ráo.

Kết luận

Lỗi L03 GFB0NA (Charging Enable Timeout) trên xe nâng điện Komatsu FE25, FE25H và FE30-1 là lỗi liên quan đến quá trình giao tiếp giữa Master Controller và Charge Controller, khiến xe không thể sạc pin.

Theo quy trình sửa chữa của Komatsu, cần kiểm tra theo thứ tự:

  1. Lỗi truyền thông CAN.
  2. Dây điện và giắc kết nối M62, M53, CL01.
  3. Đo điện trở theo tiêu chuẩn (≤ 1 Ω).
  4. Nếu tất cả đều đạt yêu cầu thì thay Charge Controller.

Thực hiện đúng quy trình sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tránh thay thế linh kiện không cần thiết.
