Lỗi L01 DK5YMA xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L01 DK5YMA trên xe nâng điện Komatsu FE25, FE25H và FE30-1: Nguyên nhân, cách kiểm tra và hướng dẫn sửa chữa chi tiết

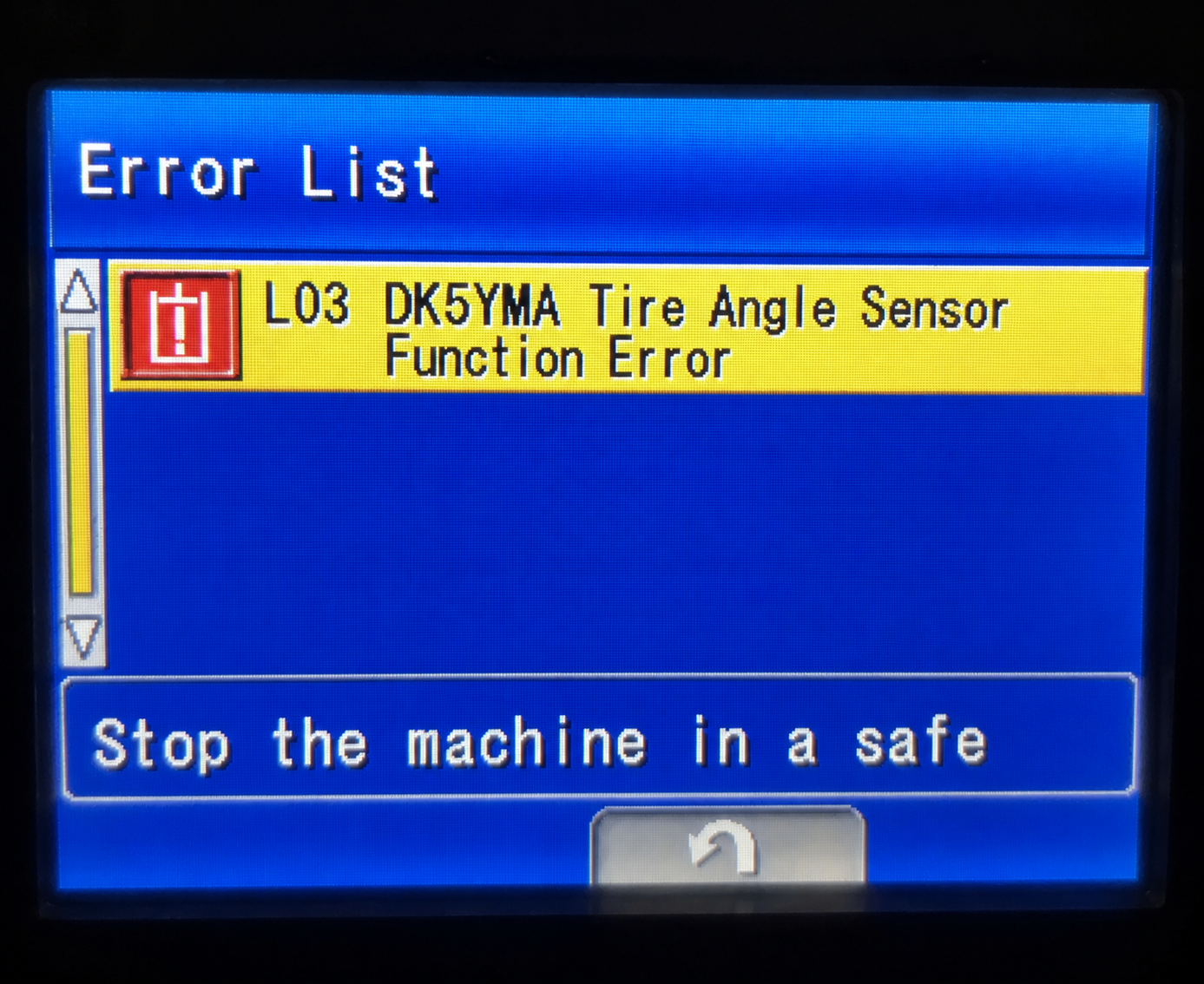

Xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1 được trang bị hệ thống cảm biến góc lái (Tire Angle Sensor) để điều khiển chính xác hệ thống lái và đảm bảo xe hoạt động an toàn. Khi hệ thống này gặp sự cố, màn hình sẽ hiển thị mã lỗi L01 DK5YMA.

Trong bài viết này, Xe nâng Bắc Trung Nam sẽ hướng dẫn chi tiết nguyên nhân, quy trình kiểm tra và cách xử lý lỗi L01 DK5YMA theo đúng tài liệu kỹ thuật của Komatsu. Nội dung dưới đây được tổng hợp từ tài liệu sửa chữa chính hãng của dòng xe FE25-1, FE25H-1 và FE30-1.

Lỗi L01 DK5YMA là gì?

Tên đầy đủ lỗi:

L01 DK5YMA – Tire Angle Sensor Malfunction (Steering Angle Sensor Failure)

Tiếng Việt:

Lỗi cảm biến góc lái (Tire Angle Sensor) hoạt động không bình thường.

Bộ điều khiển sẽ phát hiện lỗi khi:

  • Điện áp tín hiệu cảm biến nhỏ hơn 0.8V
  • Hoặc lớn hơn 4.5V
  • Tình trạng này kéo dài liên tục trên 200 ms

Khi điện áp trở về phạm vi bình thường, lỗi sẽ tự động được xóa mà không cần reset.

Hiện tượng khi xuất hiện lỗi L01 DK5YMA

Khi xe báo lỗi, người vận hành thường gặp các hiện tượng sau:

  • Xe không đánh lái đúng.
  • Hệ thống trợ lực lái bị vô hiệu.
  • Bộ điều khiển ngừng điều khiển mô tơ lái.
  • Xe chỉ có thể vận hành rất khó khăn hoặc không thể điều khiển hướng lái.

Nguyên nhân gây lỗi L01 DK5YMA

Theo tài liệu kỹ thuật Komatsu, lỗi có thể xuất phát từ 5 nguyên nhân chính.

1. Mất nguồn cấp cho cảm biến góc lái

Nguồn 5V cấp cho cảm biến bị mất.

Nguyên nhân:

  • Đứt dây nguồn
  • Lỏng giắc cắm
  • Chập dây
  • Mất nguồn từ Pump Inverter

Đây là nguyên nhân phổ biến nhất.

2. Đứt dây tín hiệu hoặc tiếp xúc kém

Dây tín hiệu từ cảm biến tới bộ điều khiển bị:

  • Đứt ngầm
  • Oxy hóa
  • Lỏng chân giắc
  • Tiếp xúc kém

Theo sơ đồ điện:

  • HC04 ↔ A03 ↔ A08 ↔ Tire Angle Sensor (FE25-1/FE25H-1)
  • HC04 ↔ A08 ↔ Tire Angle Sensor (FE30-1)

3. Chập dây điện

Một trong các dây sau bị chập:

  • Dây tín hiệu
  • Dây nguồn 5V
  • Dây Mass

Điều này làm điện áp cảm biến nằm ngoài giới hạn cho phép.

4. Hỏng cảm biến góc lái

Sau thời gian sử dụng:

  • Biến trở bên trong mòn
  • Mạch điện tử hỏng
  • Nước vào cảm biến
  • Va đập cơ khí

Cảm biến sẽ phát ra điện áp sai.

5. Hỏng Pump Inverter

Nếu toàn bộ hệ thống dây và cảm biến đều bình thường thì nguyên nhân cuối cùng là:

Pump Inverter bị lỗi bên trong.

Quy trình kiểm tra lỗi L01 DK5YMA

Bước 1: Kiểm tra nguồn 5V

Tắt khóa điện.

Chờ đèn System Auto tắt hoàn toàn.

Rút giắc cảm biến.

Bật khóa điện.

Đo điện áp:

A08 chân C ↔ chân A

Tiêu chuẩn:

Khoảng 5V

Nếu không có 5V:

  • kiểm tra nguồn
  • kiểm tra Pump Inverter
  • kiểm tra dây nguồn.

Bước 2: Kiểm tra dây điện

Tiến hành đo thông mạch.

Điện trở phải:

≤ 1 Ω

Kiểm tra các đường dây:

  • HC04 (33) ↔ A08 (C)
  • HC04 (9) ↔ A08 (B)
  • HC04 (21) ↔ A08 (A)

Nếu điện trở lớn:

  • đứt dây
  • oxy hóa
  • tiếp xúc kém

Cần sửa chữa hoặc thay thế dây.

Bước 3: Kiểm tra chập dây

Đo điện trở giữa:

  • A ↔ B
  • A ↔ C
  • B ↔ C

Tiêu chuẩn:

Lớn hơn 1 MΩ

Nếu nhỏ hơn:

=> dây đang bị chập.

Bước 4: Kiểm tra cảm biến góc lái

Rút cảm biến ra khỏi xe.

Đo điện trở:

  • C ↔ A khoảng 2 kΩ
  • C ↔ B biến thiên từ 0 ~ 2 kΩ
  • B ↔ A biến thiên từ 0 ~ 2 kΩ

Nếu không đúng:

=> thay cảm biến mới.

Bước 5: Kiểm tra Pump Inverter

Nếu:

  • Nguồn 5V tốt
  • Dây điện tốt
  • Không chập dây
  • Cảm biến tốt

Nhưng xe vẫn báo lỗi:

=> kết luận Pump Inverter bị lỗi và cần kiểm tra hoặc thay thế.

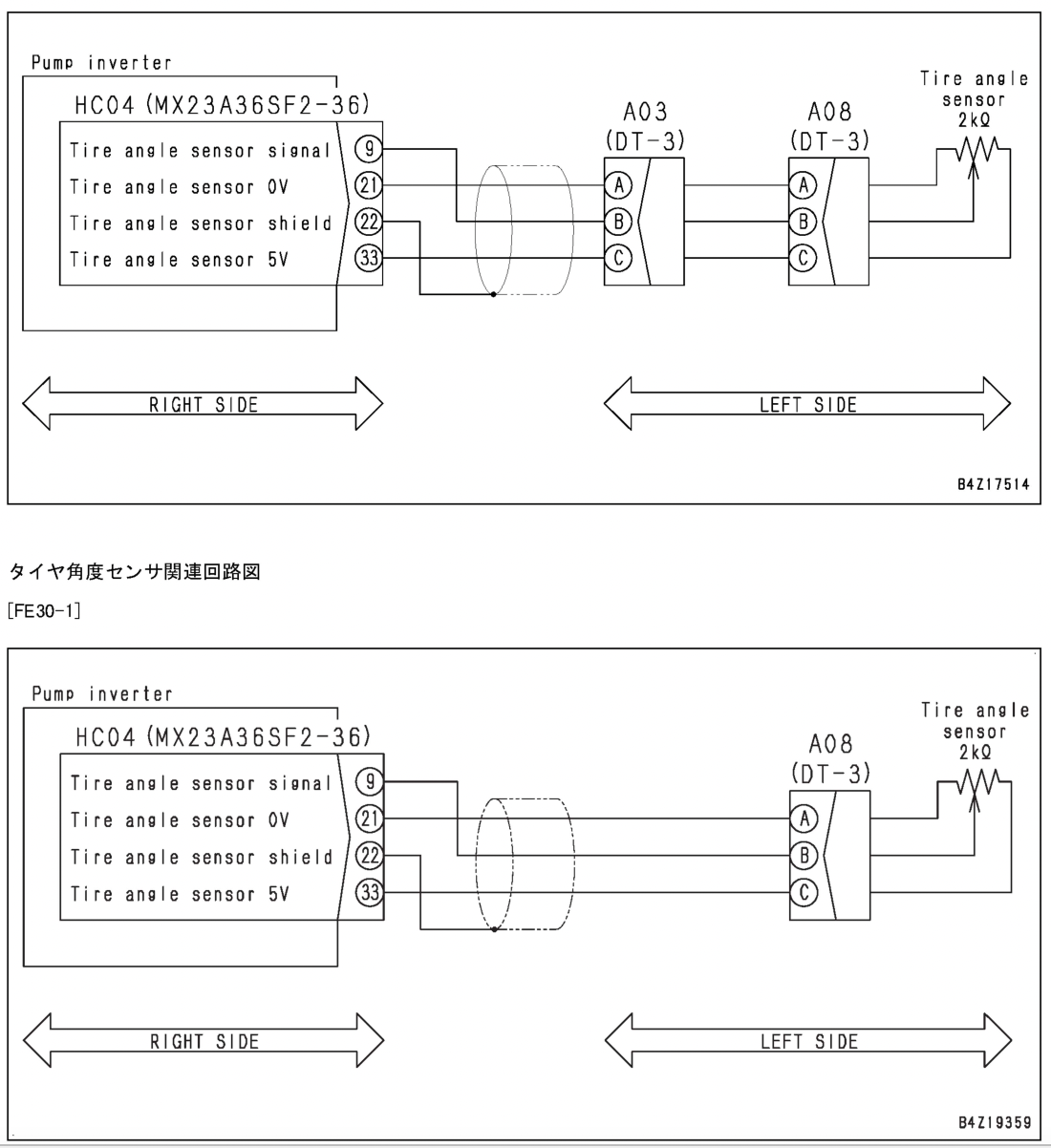

Sơ đồ kết nối cảm biến góc lái

Đối với FE25-1 và FE25H-1

Pump Inverter

↓

HC04

↓

A03

↓

A08

↓

Tire Angle Sensor

Đối với FE30-1

Pump Inverter

↓

HC04

↓

A08

↓

Tire Angle Sensor

Sơ đồ này giúp kỹ thuật viên xác định nhanh vị trí cần kiểm tra khi đo nguồn, đo thông mạch và kiểm tra cảm biến.

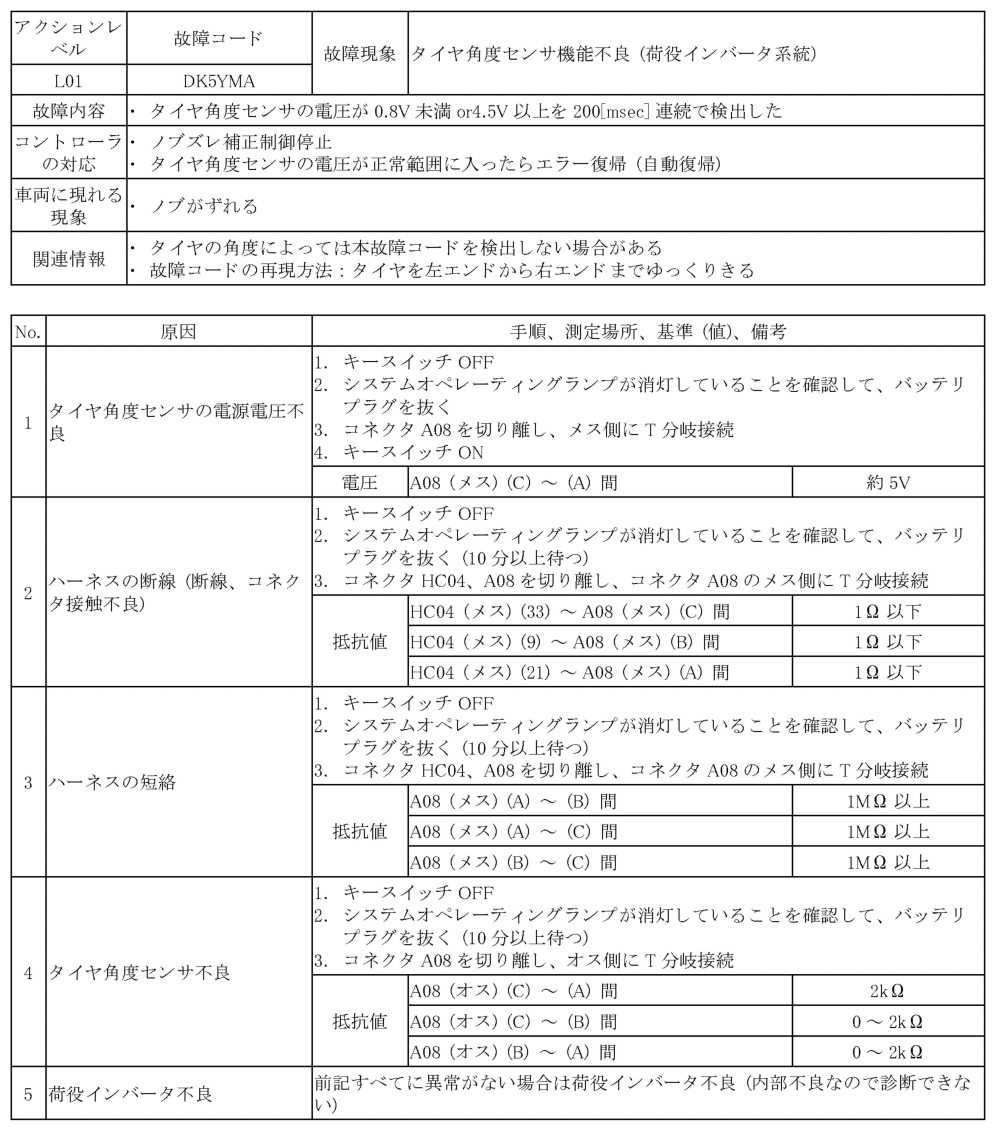

Sơ đồ sửa Lỗi L01 DK5YMA xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1

(Sơ đồ sửa lỗi DK5YMA - Trang 1)

(Sơ đồ sửa lỗi DK5YMA - trang 2)

Lưu ý khi sửa lỗi L01 DK5YMA

Trong thực tế sửa chữa, nhiều trường hợp không phải do cảm biến hỏng mà do:

  • Giắc A08 bị oxy hóa.
  • Dây điện đứt ngầm trong bó dây.
  • Giắc HC04 tiếp xúc kém.
  • Pump Inverter cấp nguồn 5V không ổn định.

Vì vậy, không nên thay cảm biến ngay khi xe báo lỗi. Hãy thực hiện đầy đủ các bước kiểm tra theo đúng quy trình để tránh thay thế linh kiện không cần thiết.

Kết luận

Lỗi L01 DK5YMA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 là lỗi liên quan đến hệ thống cảm biến góc lái (Tire Angle Sensor). Nguyên nhân có thể đến từ nguồn cấp 5V, dây dẫn, giắc cắm, cảm biến hoặc Pump Inverter.

Việc chẩn đoán đúng theo trình tự sẽ giúp xác định chính xác nguyên nhân, giảm thời gian sửa chữa và tiết kiệm chi phí thay thế linh kiện.

Nếu bạn đang sử dụng xe nâng điện Komatsu và gặp lỗi L01 DK5YMA, hãy kiểm tra theo các bước trên hoặc liên hệ đội ngũ kỹ thuật có kinh nghiệm để được hỗ trợ nhanh chóng.
