Cách sửa lỗi L03 GFAQKR trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn FE30-1

L03 GFAQKR là lỗi gì?

L03 GFAQKR là mã lỗi xuất hiện trên các dòng xe nâng điện 2.5 Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1 khi hệ thống phát hiện mất tín hiệu giao tiếp CAN giữa bộ điều khiển sạc (Charging Controller) và bộ sạc (Charger).

Tên đầy đủ của lỗi:

L03 GFAQKR – CAN Communication Failure (Charging Controller)

Đây là lỗi liên quan đến hệ thống sạc, không phải lỗi của động cơ di chuyển hay động cơ nâng.

Dòng xe áp dụng

Lỗi này áp dụng cho các model:

Komatsu FE25-1
Komatsu FE25H-1
Komatsu FE30-1

Bao gồm:

Xe nâng điện Komatsu 2.5 tấn
Xe nâng điện Komatsu 3 tấn

Theo tài liệu sửa chữa chính hãng Komatsu.

Hiện tượng khi xuất hiện lỗi L03 GFAQKR

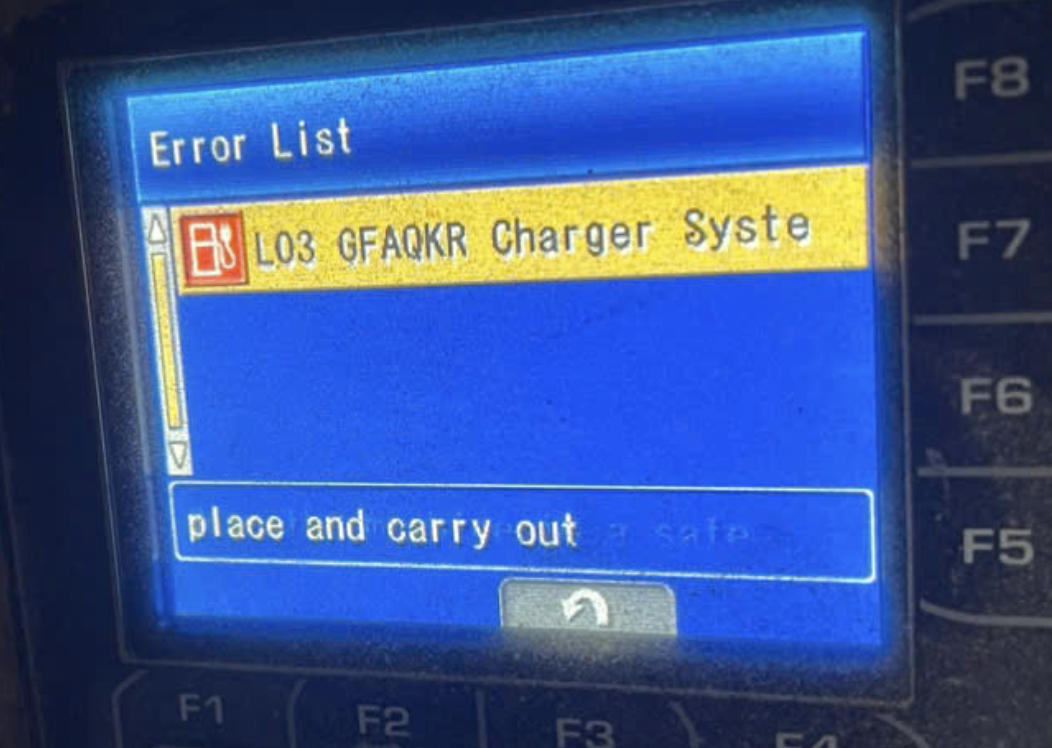

Khi màn hình hiển thị L03 GFAQKR, xe thường có các biểu hiện sau:

Không thể sạc pin.
Bộ sạc không khởi động.
Màn hình hiển thị biểu tượng cảnh báo.
Chuông báo lỗi kêu liên tục.
Quá trình sạc bị dừng ngay lập tức.

Nguyên nhân gây lỗi L03 GFAQKR

Theo tài liệu kỹ thuật của Komatsu, nguyên nhân được kiểm tra theo thứ tự sau:

1. Đứt hoặc lỏng giắc kết nối giữa ổ cắm sạc và bộ sạc

Đây là nguyên nhân phổ biến nhất.

Có thể do:

Giắc cắm bị oxy hóa
Chân cắm lỏng
Đứt dây
Chuột cắn dây điện
Tiếp xúc kém

Đầu tiên cần:

Rút phích sạc.
Tắt CB nguồn AC.
Chờ tối thiểu 10 phút.
Mở nắp bộ sạc để kiểm tra hệ thống dây dẫn.

2. Dây tín hiệu CAN từ ổ cắm sạc tới bộ điều khiển bị lỗi

Komatsu yêu cầu đo điện trở từng dây tín hiệu.

Các dây cần kiểm tra gồm:

CN-W25-1 ↔ CN2-2
CN-W25-2 ↔ CN2-6
CN-W25-3 ↔ CN2-8
CN-W25-4 ↔ CN2-3

Điện trở tiêu chuẩn:

≤ 1 Ω

Nếu lớn hơn 1 Ω:

dây bị đứt ngầm
tiếp xúc kém
oxy hóa chân cắm

cần sửa chữa hoặc thay thế.

3. Đứt dây giữa ổ cắm sạc và bộ điều khiển sạc

Nếu phần trên đạt yêu cầu, tiếp tục kiểm tra đoạn dây còn lại.

Komatsu quy định đo điện trở:

W25 (1) ↔ CL03 (4)
W25 (2) ↔ CL03 (8)
W25 (3) ↔ CL03 (7)
W25 (4) ↔ CL03 (7)

Điện trở tiêu chuẩn:

≤ 1 Ω

Nếu vượt quá giới hạn cần:

thay dây
thay giắc
vệ sinh chân cắm.

4. Bộ điều khiển sạc (Charging Controller) hỏng

Nếu toàn bộ dây dẫn đều đạt tiêu chuẩn nhưng xe vẫn báo L03 GFAQKR thì nhiều khả năng:

Charging Controller đã hỏng.

Lúc này cần:

kiểm tra nguồn cấp
kiểm tra nguồn CAN
thay thử bộ điều khiển chính hãng

Theo Komatsu, đây là lỗi nội bộ của bộ điều khiển và không có quy trình sửa chữa chi tiết.

5. Board CPU (P1) của bộ sạc bị lỗi

Nếu bộ điều khiển bình thường, nguyên nhân tiếp theo là:

CPU Board (P1) trong bộ sạc.

Biểu hiện:

CAN không giao tiếp
xe không nhận bộ sạc
lỗi xuất hiện ngay khi cắm sạc

Komatsu khuyến nghị thay thế bo mạch nếu xác định hỏng.

6. Bộ sạc (Charger) bị hỏng

Nếu toàn bộ các bước trên đều bình thường thì kết luận cuối cùng là:

Charger bị lỗi bên trong.

Đây là lỗi nội bộ của bộ sạc, tài liệu Komatsu không hướng dẫn sửa chữa ở mức linh kiện mà khuyến nghị thay thế cụm bộ sạc.

Quy trình sửa lỗi L03 GFAQKR chuẩn Komatsu

Nên thực hiện theo đúng trình tự sau:

Bước 1

Rút phích cắm sạc.
Tắt CB nguồn AC.
Chờ 10 phút.

Bước 2

Kiểm tra:

toàn bộ giắc cắm
chân cắm
dây CAN
dây nguồn

Bước 3

Đo điện trở từng dây.

Tiêu chuẩn:

≤ 1 Ω

Bước 4

Nếu dây tốt:

kiểm tra Charging Controller

Bước 5

Nếu Controller tốt:

kiểm tra CPU Board P1

Bước 6

Nếu tất cả đều bình thường:

thay Charger.

Quy trình này đúng theo thứ tự chẩn đoán của tài liệu Komatsu.

Sơ đồ giao tiếp CAN của hệ thống sạc

Tài liệu Komatsu cung cấp sơ đồ kết nối giữa:

Charge Controller
Giắc W26
Giắc W25
Giắc W27
CPU (P1)
CAN-H
CAN-L
GND

Sơ đồ này giúp kỹ thuật viên dễ dàng xác định vị trí kiểm tra dây và tín hiệu CAN khi xử lý lỗi L03 GFAQKR.

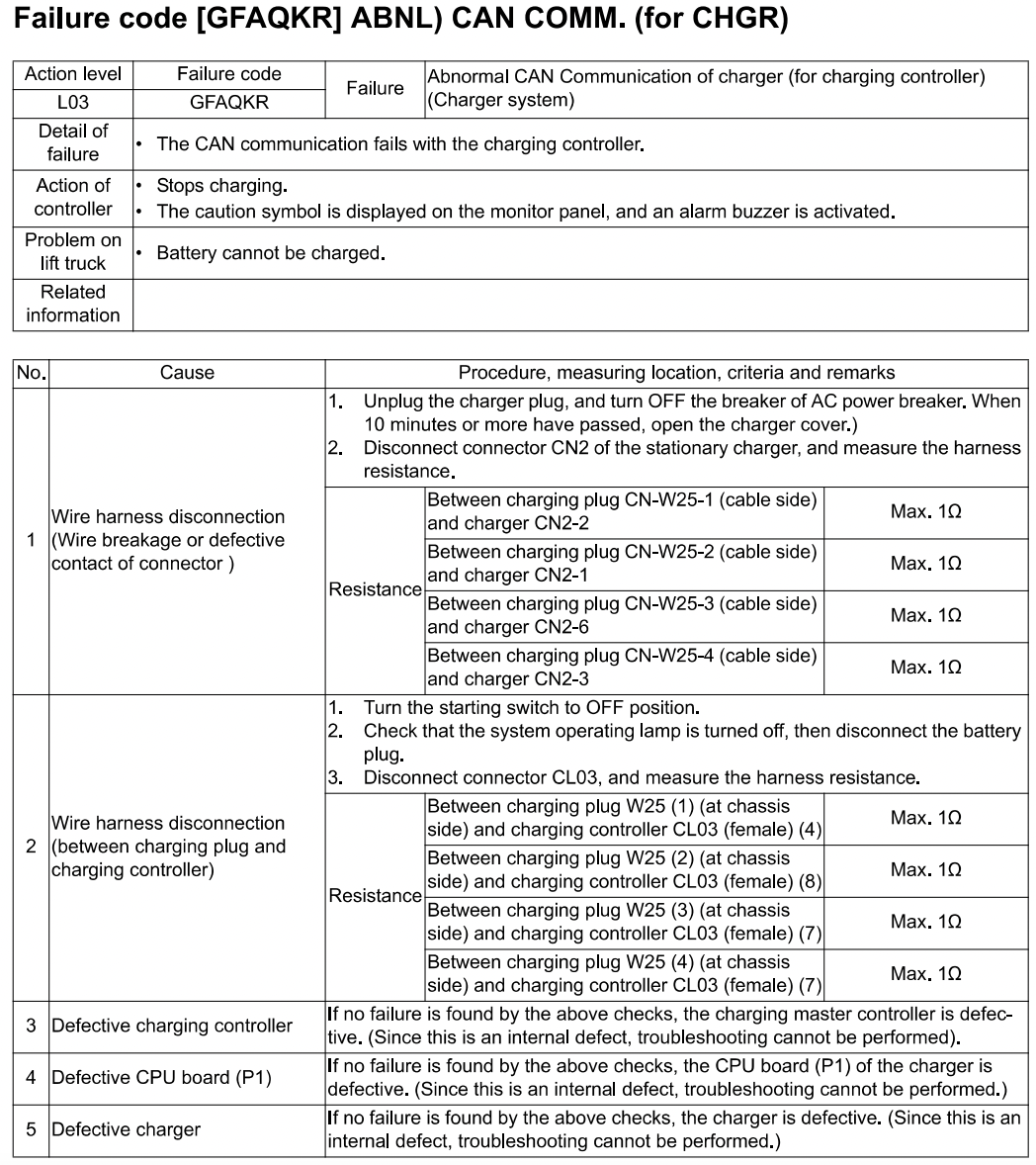

Sơ đồ hướng dẫn sửa lỗi L03 GFAQKR trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1

(Sơ đồ sửa lỗi GFAQKR)

Kinh nghiệm thực tế

Qua quá trình sửa chữa xe nâng điện Komatsu, nhiều trường hợp lỗi L03 GFAQKR xuất phát từ các nguyên nhân sau:

Dây CAN bị chuột cắn.
Chân giắc bị oxy hóa do môi trường ẩm.
Dây tín hiệu bị gãy ngầm vì rung động lâu ngày.
Bộ sạc xuống cấp sau thời gian sử dụng.
Board CPU bị lỗi do quá nhiệt hoặc linh kiện hỏng.

Việc kiểm tra dây dẫn trước khi thay bộ sạc sẽ giúp tiết kiệm đáng kể chi phí sửa chữa.

Kết luận

Lỗi L03 GFAQKR trên xe nâng điện Komatsu FE25, FE25H và FE30-1 là lỗi mất giao tiếp CAN giữa bộ điều khiển sạc và bộ sạc. Trong đa số trường hợp, nguyên nhân đến từ dây dẫn, giắc kết nối hoặc bộ điều khiển sạc. Chỉ khi đã loại trừ toàn bộ các lỗi về dây và kết nối mới nên thay bo mạch CPU hoặc bộ sạc.

Việc chẩn đoán đúng theo trình tự của Komatsu sẽ giúp giảm thời gian sửa chữa, hạn chế thay thế linh kiện không cần thiết và nhanh chóng đưa xe trở lại hoạt động bình thường. Nội dung trên được tổng hợp từ tài liệu hướng dẫn xử lý sự cố chính hãng dành cho các model FE25-1, FE25H-1 và FE30-1.
