Lỗi L03 DGA5MA – Battery Temperature Sensor 5 Failure trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1: Nguyên nhân và cách khắc phục chi tiết

Nếu xe nâng điện Komatsu của bạn hiển thị lỗi L03 DGA5MA, rất có thể hệ thống đang phát hiện bất thường tại cảm biến nhiệt độ số 5 của bộ pin (Battery Temperature Sensor 5). Đây là một lỗi liên quan trực tiếp đến hệ thống quản lý pin và bộ điều khiển sạc (Charge Controller System), nếu không xử lý kịp thời có thể khiến xe bị giới hạn tốc độ hoặc không thể sạc pin.

Trong bài viết này, Xe nâng Bắc Trung Nam sẽ hướng dẫn bạn cách nhận biết, nguyên nhân và quy trình kiểm tra sửa chữa lỗi L03 DGA5MA trên các dòng:

• Xe nâng điện 2.5 tấn Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện 2.5 tấn Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện 3 tấn Komatsu FE30-1 (3.0 tấn)

Lỗi L03 DGA5MA là gì?

Tên đầy đủ của lỗi:

L03 DGA5MA – Battery Temperature Sensor-5 Failure (Charge Controller System)

Đây là lỗi báo cảm biến nhiệt độ pin số 5 hoạt động bất thường.

Bộ điều khiển sạc phát hiện điện áp tín hiệu của cảm biến nhiệt độ số 5 nằm ngoài giới hạn cho phép.

Theo tài liệu kỹ thuật của Komatsu:

• Điện áp tín hiệu ≤ 0.15V
• Hoặc ≥ 4.95V

thì ECU sẽ xác định cảm biến hoặc đường tín hiệu bị lỗi.

Hiện tượng khi xe báo lỗi L03 DGA5MA

Khi lỗi xuất hiện, xe sẽ có những biểu hiện sau:

Trong quá trình vận hành

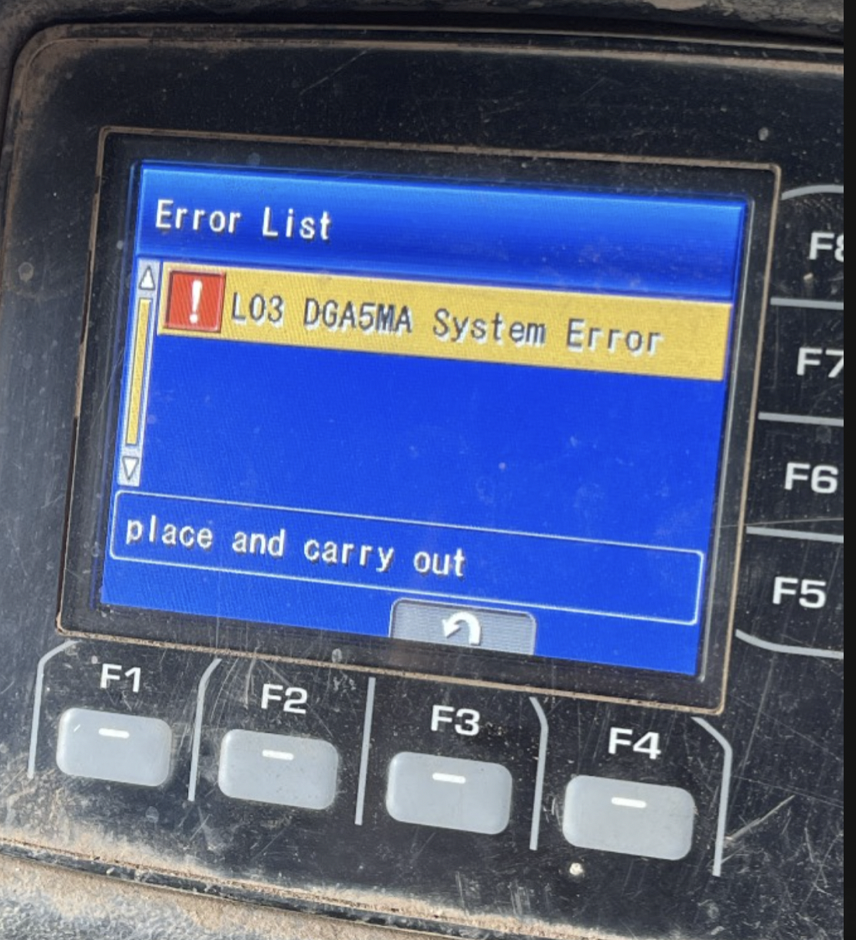

• Đèn cảnh báo xuất hiện trên màn hình.
• Xe vẫn chạy bình thường trong khoảng 1 giây sau khi phát hiện lỗi.
• Sau đó ECU chuyển sang chế độ bảo vệ.
• Nếu xe đang chạy dưới 2 km/h và người lái nhả chân ga khoảng 1 giây:
  • tốc độ sẽ bị giới hạn còn khoảng 2.5 km/h.

Trong quá trình sạc

• Bộ sạc sẽ dừng ngay sau khi phát hiện lỗi khoảng 1 giây.
• Không thể tiếp tục sạc pin.

Như vậy người sử dụng thường gặp hai hiện tượng:

• Xe chạy rất chậm.
• Xe không nhận sạc.

Nguyên nhân gây lỗi L03 DGA5MA

Theo tài liệu kỹ thuật Komatsu, có 3 nguyên nhân chính.

1. Đứt dây hoặc tiếp xúc kém

Đây là nguyên nhân phổ biến nhất.

Có thể xảy ra:

• Dây tín hiệu bị đứt
• Dây bị chuột cắn
• Jack cắm oxy hóa
• Chân cắm lỏng
• Tiếp xúc kém giữa:
• Giắc CL02
• Giắc W55

Nếu tín hiệu bị hở hoặc chập, ECU sẽ hiểu rằng cảm biến đang hỏng.

2. Hỏng cảm biến nhiệt độ Battery Sensor số 5

Bản thân cảm biến nhiệt độ gắn trong bộ pin bị hỏng.

Điện trở của cảm biến không còn nằm trong giới hạn tiêu chuẩn.

Theo Komatsu:

Giá trị điện trở tiêu chuẩn

1 kΩ đến 50 kΩ

Nếu ngoài khoảng này thì cảm biến cần thay mới.

3. Hỏng bộ điều khiển sạc (Charging Controller)

Nếu:

• dây tốt
• jack tốt
• cảm biến tốt

thì khả năng cao lỗi nằm trong Charging Controller.

Komatsu cho biết lỗi bên trong bộ điều khiển không thể sửa chữa bằng quy trình chẩn đoán thông thường, giải pháp là thay thế bộ điều khiển.

Hướng dẫn kiểm tra và sửa lỗi L03 DGA5MA

Bước 1: Tắt nguồn xe

• Tắt khóa điện.
• Chờ đèn hệ thống tắt hoàn toàn.
• Rút giắc pin.

Đây là bước bắt buộc trước khi đo điện trở.

Bước 2: Kiểm tra dây dẫn

Tháo các đầu nối:

• CL02
• W55

Sau đó đo điện trở.

Theo tiêu chuẩn Komatsu:

Giữa:

• CL02 chân (7)
• W55 chân (5)

Điện trở phải:

≤ 1Ω

Tiếp tục đo:

• CL02 chân (9)
• W55 chân (7)

Điện trở cũng phải:

≤ 1Ω

Nếu lớn hơn:

• dây bị đứt
• dây oxy hóa
• tiếp xúc kém

=> sửa hoặc thay dây.

Bước 3: Kiểm tra cảm biến nhiệt độ số 5

Sau khi tháo giắc W55:

Đo điện trở giữa:

• chân 5
• chân 7

Tiêu chuẩn:

1 kΩ đến 50 kΩ

Nếu ngoài khoảng này:

=> thay cảm biến nhiệt độ pin số 5.

Bước 4: Kiểm tra bộ điều khiển sạc

Nếu:

• dây đạt
• jack đạt
• cảm biến đạt

mà lỗi vẫn còn,

thì bộ điều khiển sạc đã hỏng.

Komatsu khuyến nghị thay bộ điều khiển mới vì đây là lỗi nội bộ không thể xử lý theo quy trình bảo dưỡng thông thường.

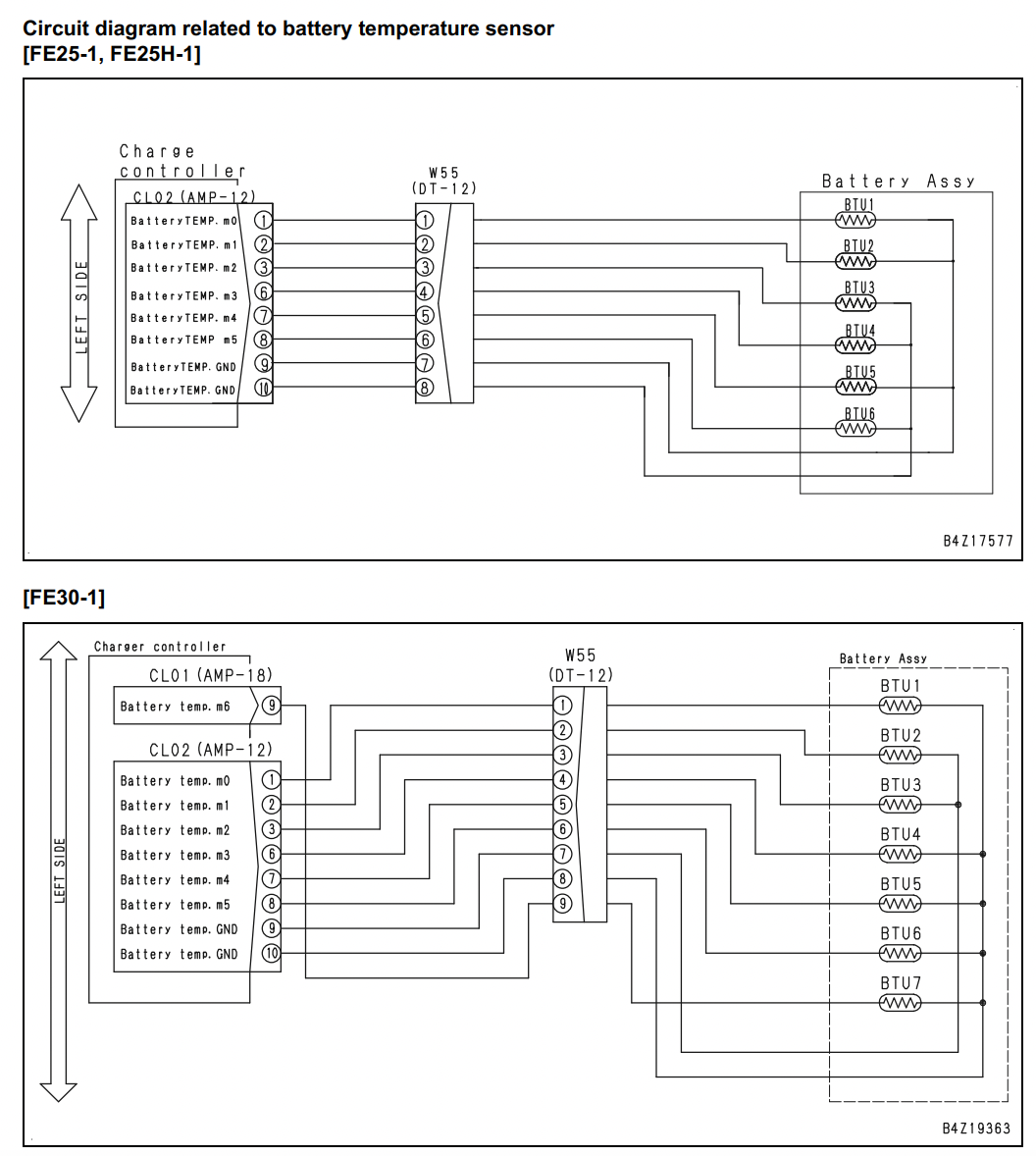

Sơ đồ kết nối cảm biến nhiệt độ pin

Trong tài liệu sửa chữa của Komatsu, sơ đồ mạch cho thấy:

• Controller kết nối với giắc W55.
• W55 nối đến các cảm biến BTU1, BTU2, BTU3, BTU4, BTU5, BTU6.
• Riêng mẫu FE30-1 còn có thêm BTU7.

Khi xảy ra lỗi DGA5MA, cần tập trung kiểm tra BTU5 (Battery Temperature Sensor 5) cùng toàn bộ đường dây từ controller đến cảm biến này.

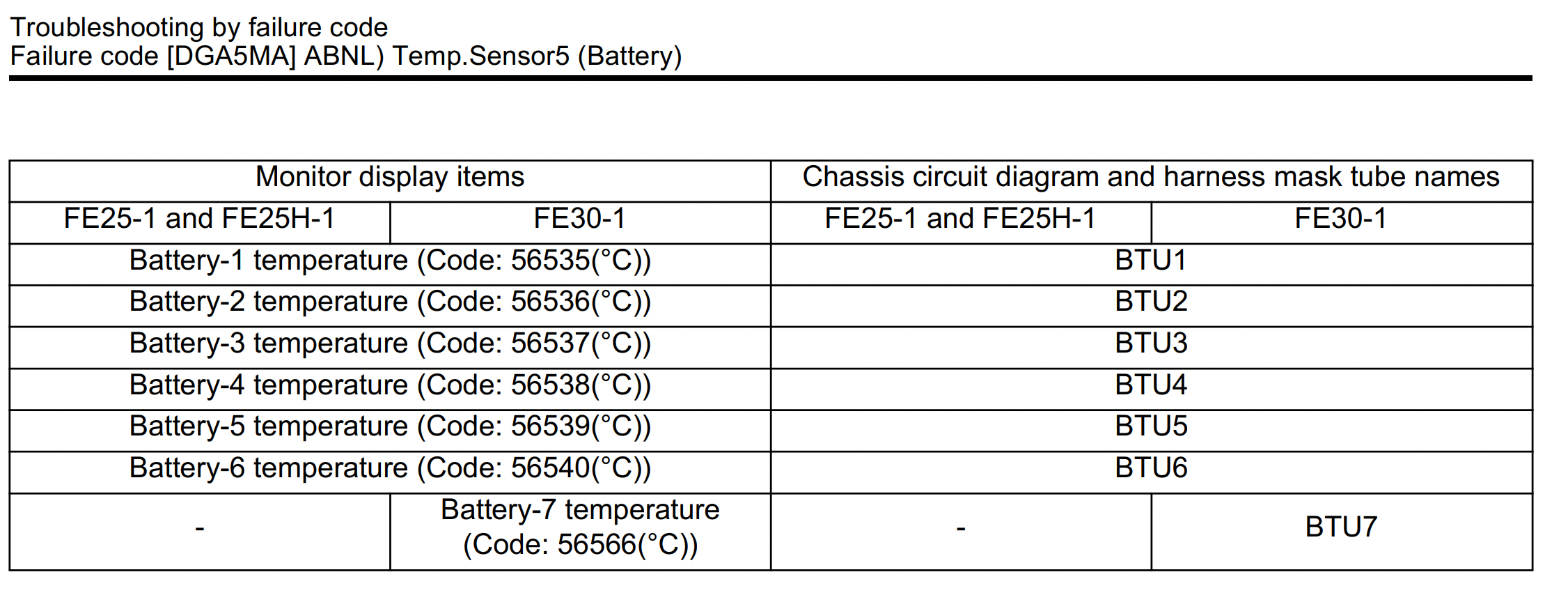

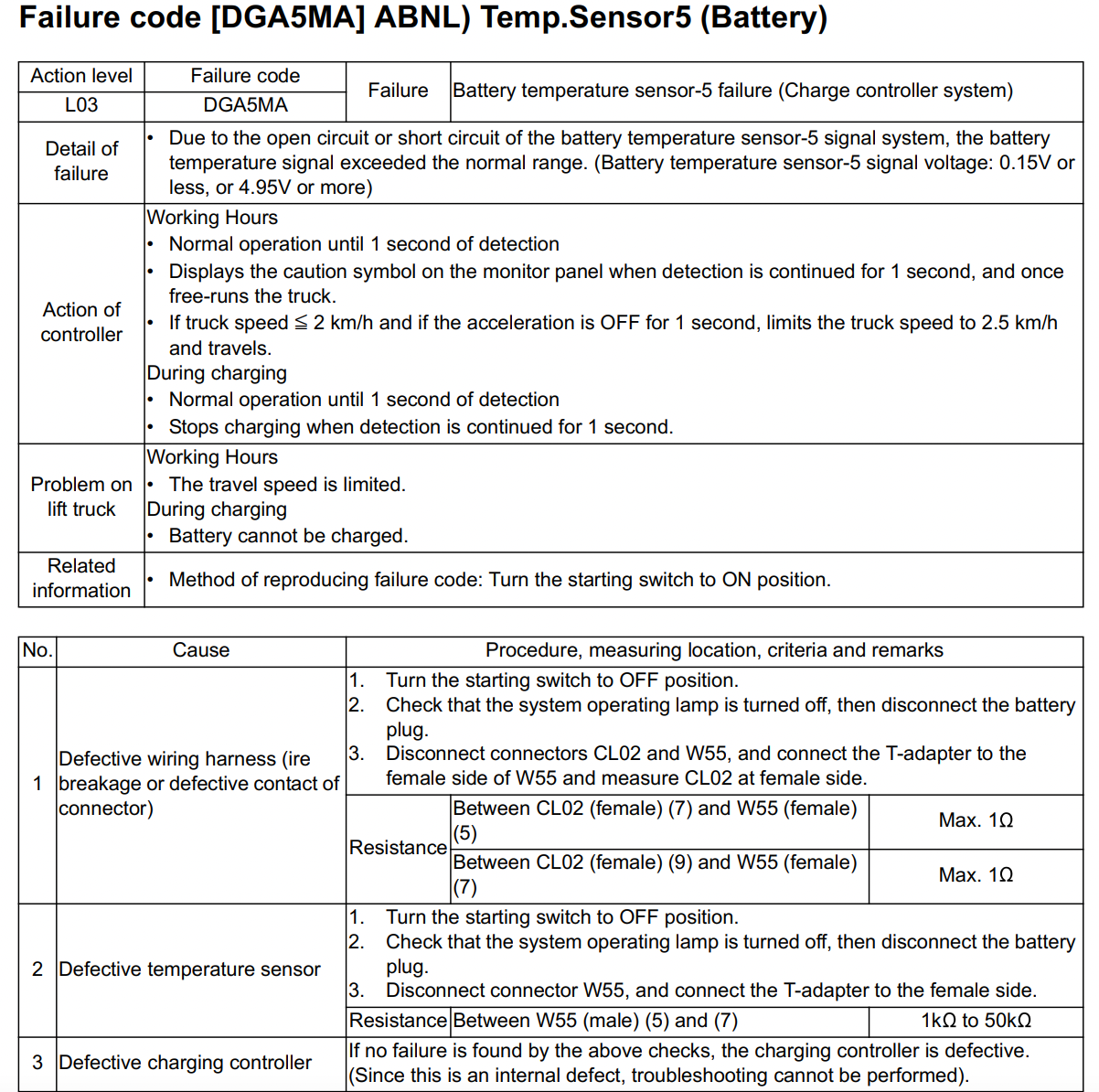

Sơ đồ Hướng dẫn sửa lỗi L03 DGA5MA – Battery Temperature Sensor 5 Failure trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

(Sơ đổ sửa lỗi L03 DGA5MA trang 1)

(Sơ đồ sửa lỗi L03 DGA5MA Page 2)

(Sơ đồ sửa lỗi L03 DGA5MA Page 3)

Mẹo xử lý thực tế

Trong quá trình sửa chữa xe nâng điện Komatsu, kỹ thuật viên thường nên:

• Vệ sinh toàn bộ giắc W55 bằng dung dịch vệ sinh tiếp điểm điện.
• Kiểm tra dây dẫn có bị cọ xát vào khung xe hoặc gãy ngầm.
• Đo điện trở của cảm biến khi pin ở trạng thái nguội để có kết quả ổn định.
• Sau khi sửa chữa, xóa mã lỗi và chạy thử xe để xác nhận lỗi không xuất hiện trở lại.

Những dòng xe áp dụng

Hướng dẫn này áp dụng cho:

• Xe nâng điện Komatsu FE25-1 (2.5 tấn)
• Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
• Xe nâng điện Komatsu FE30-1 (3.0 tấn)

Kết luận

Lỗi L03 DGA5MA – Battery Temperature Sensor 5 Failure là lỗi liên quan đến hệ thống giám sát nhiệt độ pin trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1. Trong phần lớn trường hợp, nguyên nhân xuất phát từ dây tín hiệu hoặc cảm biến nhiệt độ pin số 5. Chỉ khi các hạng mục này đều đạt yêu cầu mà lỗi vẫn tồn tại mới cần kiểm tra và thay thế bộ điều khiển sạc.

Việc kiểm tra đúng quy trình sẽ giúp giảm thời gian sửa chữa, hạn chế thay thế linh kiện không cần thiết và đảm bảo xe hoạt động ổn định sau khi khắc phục sự cố.
