Cách sửa Lỗi L03 DBN7KA trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1

Hướng dẫn sửa lỗi L03 DBN7KA trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1

Lỗi L03 DBN7KA là một trong những lỗi thường gặp trên các dòng xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn FE30-1 khi thực hiện sạc pin.

Khi lỗi này xuất hiện, xe sẽ không thể sạc pin, gây gián đoạn hoạt động và ảnh hưởng trực tiếp đến quá trình vận hành.

Trong bài viết này, Xe nâng Bắc Trung Nam sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình sửa chữa đúng theo tài liệu kỹ thuật của Komatsu.

Lỗi L03 DBN7KA là gì?

Tên đầy đủ của lỗi:

L03 DBN7KA – MC4 Open (Master Controller System)

Đây là lỗi báo rằng:

Contactor chính MC4 không mở đúng cách trong hệ thống điều khiển (Master Controller).

Khi bộ điều khiển cấp tín hiệu đóng MC4 nhưng điện áp hệ thống sạc vẫn thấp, bộ điều khiển sẽ xác định rằng MC4 hoạt động không bình thường và lập tức dừng quá trình sạc.

Xe nào gặp lỗi này?

Lỗi áp dụng cho các dòng:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Đây đều là những model sử dụng hệ thống điều khiển Master Controller và contactor MC4 trong mạch sạc.

Hiện tượng khi xuất hiện lỗi L03 DBN7KA

Người sử dụng thường gặp các biểu hiện như:

  • Xe báo lỗi L03 DBN7KA
  • Bộ sạc không bắt đầu sạc
  • Pin không nhận điện
  • Quá trình sạc tự động dừng
  • Xe không thể tiếp tục sử dụng sau khi hết pin

Theo tài liệu Komatsu:

  • Bộ điều khiển sẽ Stop Charging
  • Battery cannot be charged.

Nguyên nhân gây lỗi L03 DBN7KA

Komatsu chỉ ra 6 nguyên nhân chính.

1. Cầu chì F18 bị đứt

Đây là nguyên nhân phổ biến nhất.

Nếu cầu chì F18 cháy:

  • Mạch cấp điện cho bộ sạc bị ngắt
  • Bộ điều khiển không nhận đúng điện áp
  • Sinh lỗi DBN7KA

Kiểm tra

  • Tắt khóa điện.
  • Đợi đèn hệ thống tắt hoàn toàn.
  • Rút giắc pin.
  • Tháo cầu chì F18.
  • Đo điện trở.

Giá trị tiêu chuẩn:

≤ 1 Ω

Nếu đứt hoặc điện trở quá lớn cần thay mới.

2. Contactor MC4 bị hỏng

MC4 có thể hỏng theo hai dạng:

  • Cháy tiếp điểm
  • Hỏng cuộn coil

Đây là nguyên nhân xuất hiện rất nhiều trên xe đã sử dụng lâu năm.

Kiểm tra tiếp điểm

Do tiếp điểm được che kín nên không thể quan sát trực tiếp.

Cần kiểm tra:

  • Các đầu cos có lỏng không
  • Có hiện tượng oxy hóa không
  • Có dị vật bên trong không
  • Khi bắt đầu sạc có nghe tiếng "tạch" của contactor không

Nếu không có tiếng đóng contactor thì cần kiểm tra cuộn coil.

Kiểm tra cuộn coil

Thực hiện:

  • Tắt khóa điện.
  • Rút giắc pin.
  • Chờ tối thiểu 10 phút.
  • Rút giắc M24.
  • Đo điện trở giữa chân (1) và (2).

Giá trị tiêu chuẩn:

Khoảng 15 Ω

Nếu sai lệch nhiều thì thay contactor MC4.

3. Diode D08 bị hỏng

Diode D08 bảo vệ mạch điều khiển contactor.

Nếu diode chập hoặc đứt:

  • Bộ điều khiển không điều khiển được MC4
  • Xe sẽ báo lỗi DBN7KA

Kiểm tra

  • Tắt khóa điện.
  • Rút giắc pin.
  • Tháo giắc D08.
  • Dùng đồng hồ thang Diode.

Kết quả đúng:

  • Đo chiều thuận: có thông mạch.
  • Đo chiều ngược: không thông mạch.

Nếu cả hai chiều đều thông hoặc đều không thông thì diode đã hỏng và cần thay mới.

4. Dây điện hoặc giắc nối bị hỏng

Nếu dây dẫn từ bộ điều khiển đến MC4 bị:

  • đứt dây
  • oxy hóa
  • lỏng chân cắm

xe cũng sẽ xuất hiện lỗi.

Kiểm tra

Ngắt nguồn.

Rút:

  • Connector M26
  • Connector CL01

Đo điện trở.

Giá trị tiêu chuẩn:

≤ 1 Ω

Nếu điện trở lớn:

  • kiểm tra dây
  • kiểm tra cos
  • thay dây nếu cần.

5. Bộ điều khiển sạc (Charging Controller) bị hỏng

Nếu:

  • cầu chì tốt
  • MC4 tốt
  • diode tốt
  • dây điện tốt

nhưng lỗi vẫn còn thì Komatsu kết luận:

Charging Controller bị lỗi nội bộ.

Trường hợp này không thể sửa theo tài liệu kỹ thuật mà cần thay bộ điều khiển.

6. Master Controller bị hỏng

Đây là nguyên nhân cuối cùng.

Nếu toàn bộ các bước trên đều đạt tiêu chuẩn mà xe vẫn báo lỗi:

Master Controller bị lỗi bên trong.

Theo Komatsu, lỗi này không thể sửa chữa bằng kiểm tra thông thường và cần thay thế bộ điều khiển.

Quy trình sửa lỗi L03 DBN7KA đúng kỹ thuật

Nên kiểm tra theo đúng thứ tự sau:

  1. Kiểm tra cầu chì F18.
  2. Kiểm tra contactor MC4.
  3. Đo điện trở cuộn coil MC4.
  4. Kiểm tra diode D08.
  5. Kiểm tra toàn bộ dây điện và giắc cắm.
  6. Kiểm tra bộ điều khiển sạc.
  7. Kiểm tra Master Controller.

Thực hiện theo trình tự này sẽ giúp tiết kiệm thời gian và tránh thay thế linh kiện không cần thiết. Quy trình này phản ánh đúng hướng dẫn chẩn đoán của tài liệu Komatsu.

Sơ đồ mạch điện liên quan

Tài liệu kỹ thuật Komatsu cung cấp sơ đồ nguyên lý của mạch Main Contactor 4 (MC4) cho:

  • FE25-1
  • FE25H-1
  • FE30-1

Sơ đồ thể hiện đầy đủ:

  • Master Controller
  • Charging Controller
  • Contactor MC4
  • Diode D08
  • Fuse F18
  • Các đầu nối M23, M24, M25, M26
  • Hệ thống pin và dây nguồn

Đây là tài liệu rất hữu ích để kỹ thuật viên xác định nhanh vị trí kiểm tra khi xe báo lỗi.

Sơ đồ sửa Lỗi L03 DBN7KA trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1

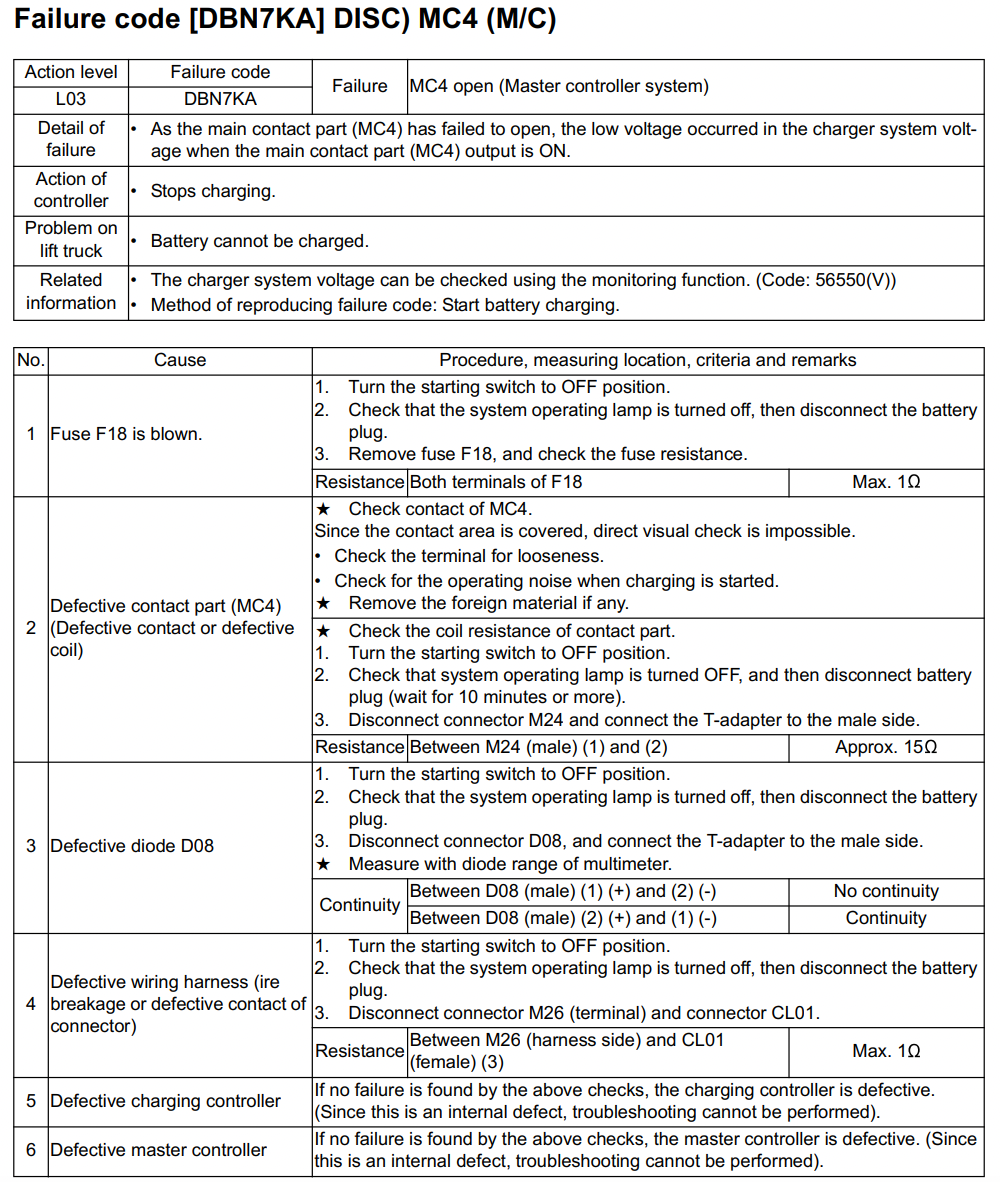

(Sơ đồ sửa lỗi L03 DBN7KA Page 1)

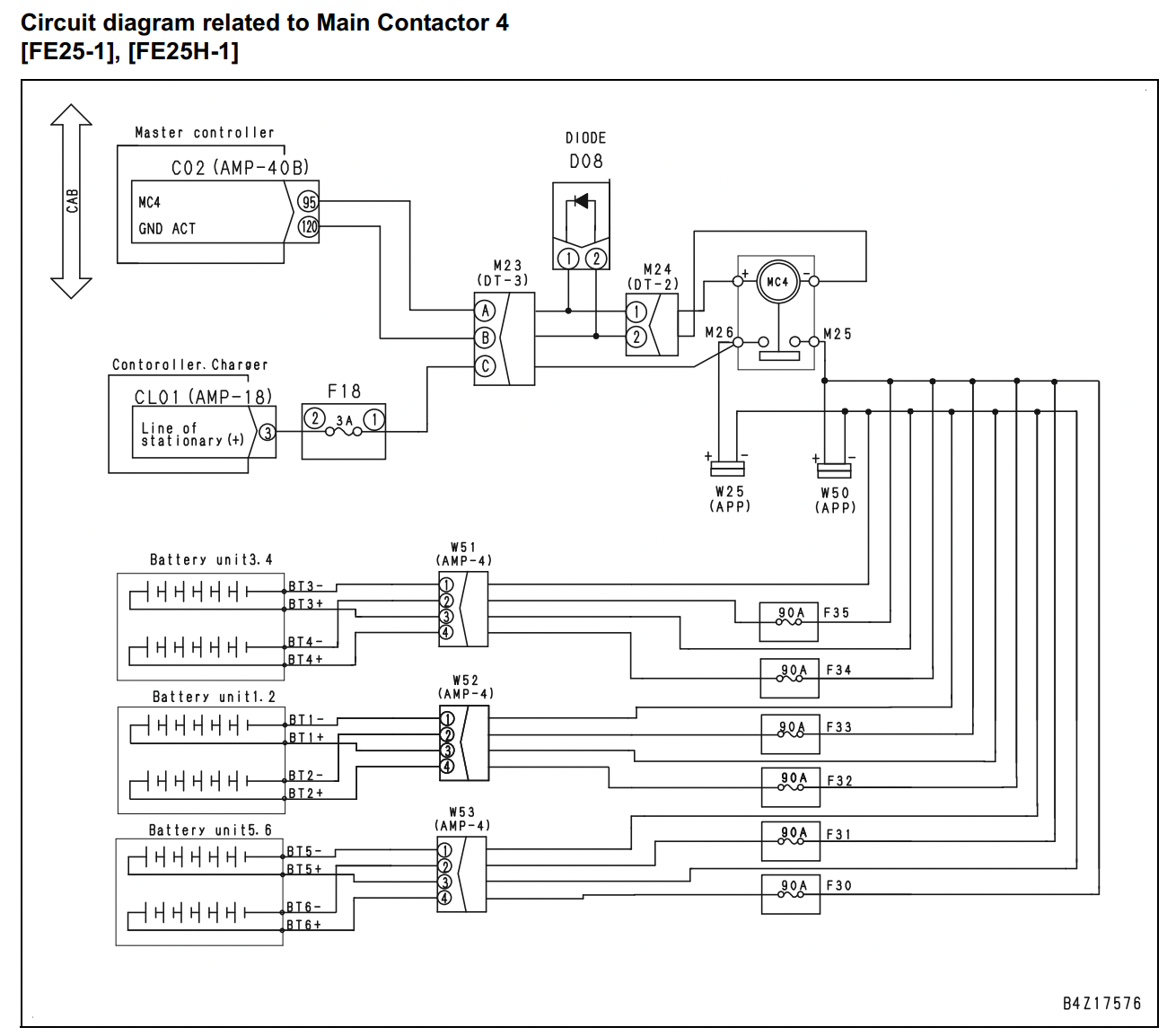

(Sơ đồ sửa lỗi L03 DBN7KA Page 2)

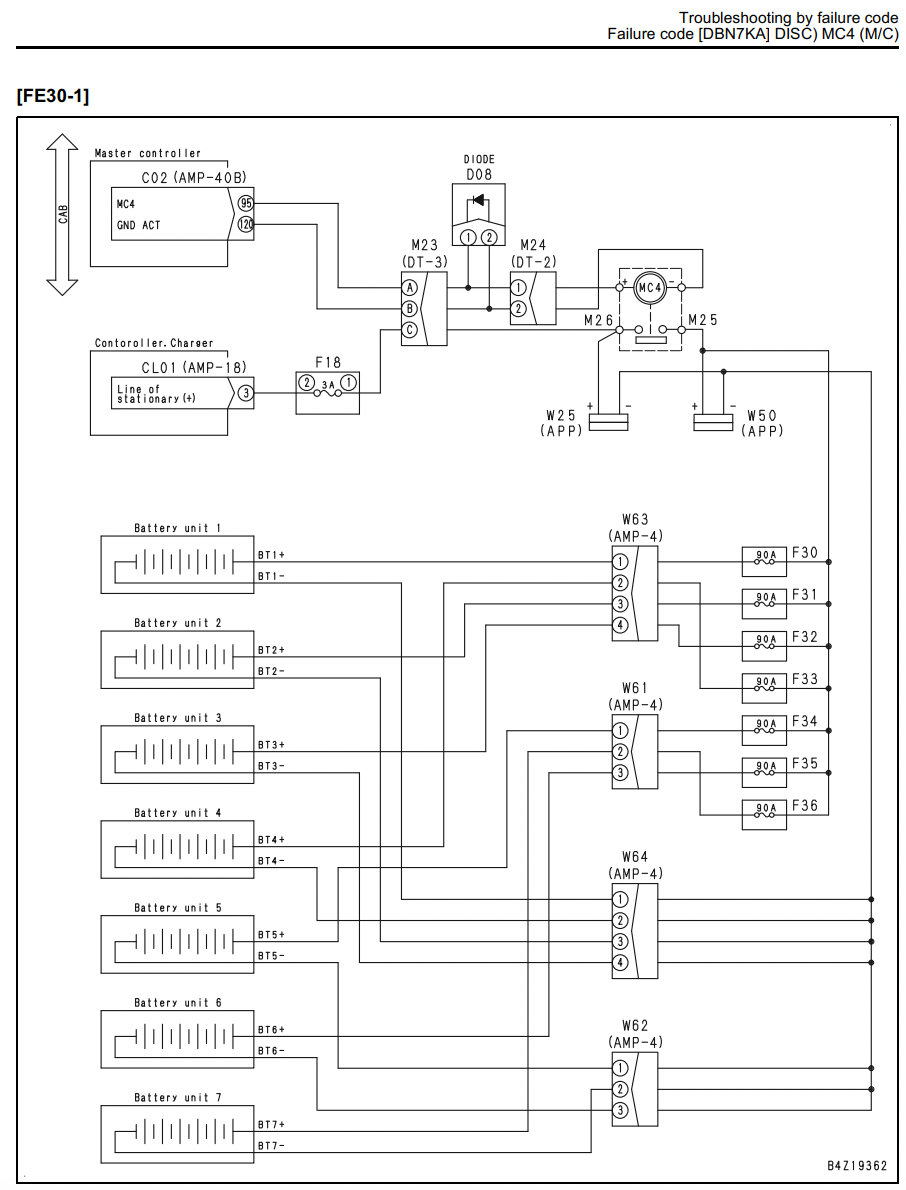

(Sơ đồ sửa lỗi L03 DBN7KA Page 3)

Lưu ý khi sửa lỗi

  • Luôn tắt khóa điện trước khi tháo giắc.
  • Ngắt kết nối pin trước khi đo điện.
  • Chờ tối thiểu 10 phút để xả điện trong hệ thống.
  • Sử dụng đồng hồ đo đạt chuẩn.
  • Không thay Master Controller khi chưa kiểm tra đầy đủ các nguyên nhân phía trước.

Kết luận

Lỗi L03 DBN7KA (MC4 Open - Master Controller System) trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1chủ yếu liên quan đến hệ thống sạc và contactor MC4. Trong thực tế sửa chữa, các nguyên nhân thường gặp nhất là cầu chì F18 bị đứt, contactor MC4 hỏng, diode D08 lỗi hoặc dây dẫn bị đứt/lỏng. Chỉ khi đã loại trừ toàn bộ các nguyên nhân này mới nên xem xét thay Charging Controller hoặc Master Controller.

Việc kiểm tra đúng quy trình không chỉ giúp khắc phục sự cố nhanh chóng mà còn giảm chi phí thay thế linh kiện và tăng độ tin cậy của xe sau sửa chữa.
