Cách sửa lỗi L03 D1H0KB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 D1H0KB trên xe nâng điện 2.5 tấn Komatsu FE25, FE25H và xe nâng điện 3 tấn Komatsu FE30-1: Nguyên nhân và hướng dẫn sửa chữa chi tiết

Nếu xe nâng điện Komatsu FE25-1, FE25H-1 hoặc FE30-1 (2.5 tấn và 3 tấn) hiển thị mã lỗi L03 D1H0KB, rất có thể hệ thống sạc đang gặp sự cố liên quan đến MGS (Main Magnetic Switch) bên trong bộ sạc. Đây là một lỗi khiến xe không thể sạc pin, ảnh hưởng trực tiếp đến quá trình vận hành.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và phương pháp xử lý lỗi L03 D1H0KBtheo tài liệu kỹ thuật của Komatsu.

Lỗi L03 D1H0KB là gì?

Tên đầy đủ của lỗi:

L03 D1H0KB – SHORT_P) MGS SYSTEM (Charger MGS Melting – Charger System)

Lỗi này xuất hiện trên các dòng xe:

  • Xe nâng điện Komatsu FE25-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE25H-1 (2.5 tấn)
  • Xe nâng điện Komatsu FE30-1 (3 tấn)

Theo tài liệu kỹ thuật của Komatsu, lỗi phát sinh khi:

Tiếp điểm MGS trong bộ sạc bị dính (đóng liên tục) và không mở ra sau khi kết thúc quá trình sạc.

Hiện tượng khi xe báo lỗi L03 D1H0KB

Khi lỗi xảy ra, xe thường có các biểu hiện:

  • Xe không thể sạc pin.
  • Quá trình sạc tự động dừng.

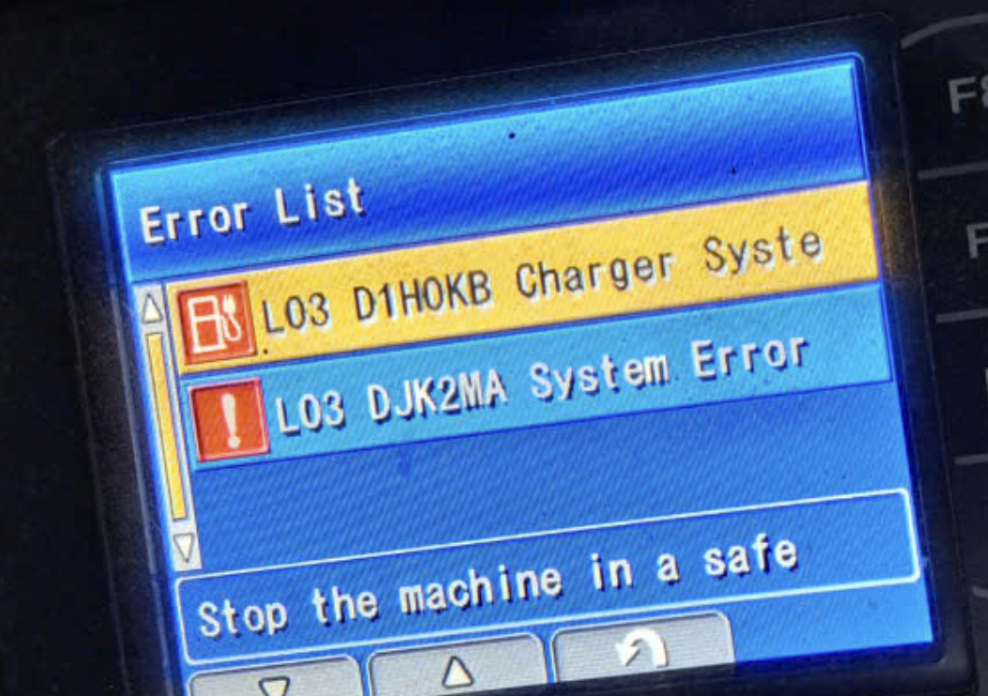

  • Màn hình hiển thị biểu tượng cảnh báo.
  • Còi báo lỗi phát ra liên tục.
  • Bộ sạc không hoạt động bình thường.

Nguyên nhân gây lỗi L03 D1H0KB

Theo tài liệu kỹ thuật Komatsu, có 4 nguyên nhân chính.

1. Tiếp điểm MGS bị cháy hoặc dính

Đây là nguyên nhân phổ biến nhất.

Do dòng điện sạc lớn, sau thời gian dài sử dụng:

  • Tiếp điểm bị cháy.
  • Hai tiếp điểm dính vào nhau.
  • Công tắc MGS không thể nhả ra sau khi sạc.

Khi đó bộ điều khiển sẽ phát hiện bất thường và báo lỗi.

2. Relay điều khiển MGS trên bo CPU (P1) bị hỏng

Relay điều khiển MGS nằm trên bo mạch CPU có thể:

  • cháy tiếp điểm
  • dính relay
  • luôn cấp điện cho MGS

Điều này khiến MGS không thể mở.

3. Bo CPU (P1) bị lỗi

Nếu MGS và relay đều hoạt động bình thường nhưng lỗi vẫn xuất hiện thì rất có thể:

  • CPU Board bị lỗi phần cứng
  • không thể sửa chữa ở mức linh kiện

Komatsu khuyến nghị thay thế bo mạch.

4. Bộ sạc bị hỏng

Nếu toàn bộ các bước kiểm tra đều đạt yêu cầu thì nguyên nhân cuối cùng là:

  • Charger hỏng bên trong.
  • Mạch điều khiển bộ sạc lỗi.

Khi đó cần sửa hoặc thay thế bộ sạc.

Hướng dẫn kiểm tra lỗi L03 D1H0KB

Bước 1: Ngắt toàn bộ nguồn điện

Trước khi thao tác:

  • Tắt chìa khóa xe.
  • Rút giắc sạc.
  • Tắt CB nguồn AC.
  • Chờ tối thiểu 10 phút để tụ điện xả hết điện.
  • Sau đó mới mở nắp bộ sạc.

Lưu ý: Bộ sạc sử dụng điện áp cao và có thể gây điện giật hoặc bỏng nếu thao tác khi chưa xả điện hoàn toàn.

Bước 2: Kiểm tra tiếp điểm MGS

Dùng đồng hồ Mega Ohm hoặc đồng hồ đo điện trở.

Đo giữa các cực:

  • L1 – L2
  • L3 – L4
  • L5 – L6

Giá trị tiêu chuẩn:

≥ 1 MΩ

Nếu điện trở nhỏ hơn:

=> MGS đã bị dính tiếp điểm.

=> Cần thay mới MGS.

Bước 3: Kiểm tra relay MGS trên CPU Board

Nếu MGS tốt:

  • Ngắt đầu nối CN1 trên CPU Board (P1).
  • Đo giữa chân:

B3 và B2

Giá trị tiêu chuẩn:

≥ 1 MΩ

Nếu không đạt:

=> Relay điều khiển MGS bị hỏng.

=> Thay CPU Board hoặc sửa bo mạch nếu có đủ năng lực kỹ thuật.

Bước 4: Kiểm tra CPU Board

Nếu:

  • MGS đạt
  • Relay đạt

nhưng lỗi vẫn còn:

=> CPU Board bị lỗi nội bộ.

Theo tài liệu Komatsu:

Không thể chẩn đoán hoặc sửa chữa lỗi nội bộ của CPU Board bằng quy trình thông thường.

Giải pháp:

  • thay CPU Board mới.

Bước 5: Kiểm tra bộ sạc

Nếu tất cả đều bình thường:

=> Bộ sạc (Charger) bị lỗi.

Lúc này cần:

  • kiểm tra mạch nguồn
  • kiểm tra chỉnh lưu
  • kiểm tra IGBT
  • kiểm tra nguồn điều khiển
  • hoặc thay bộ sạc mới.

Quy trình xử lý lỗi L03 D1H0KB

  1. Tắt nguồn xe.
  2. Ngắt nguồn điện AC.
  3. Chờ tối thiểu 10 phút.
  4. Kiểm tra tiếp điểm MGS.
  5. Kiểm tra relay MGS trên CPU Board.
  6. Kiểm tra CPU Board.
  7. Kiểm tra bộ sạc.
  8. Thay thế linh kiện hỏng.
  9. Khởi động lại xe.
  10. Kiểm tra quá trình sạc.

Sơ đồ sửa lỗi L03 D1H0KB trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1:

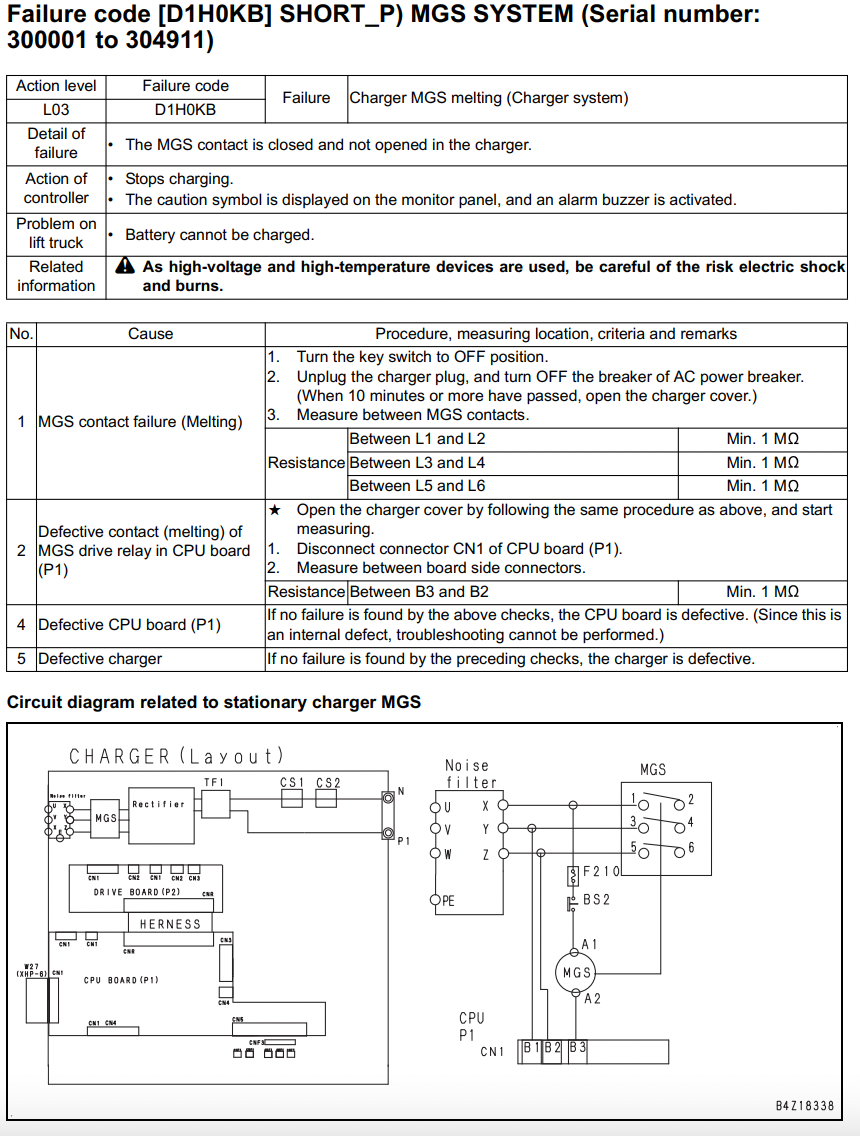

(Sơ đồ sửa lỗi L03 D1H0KB Page 1)

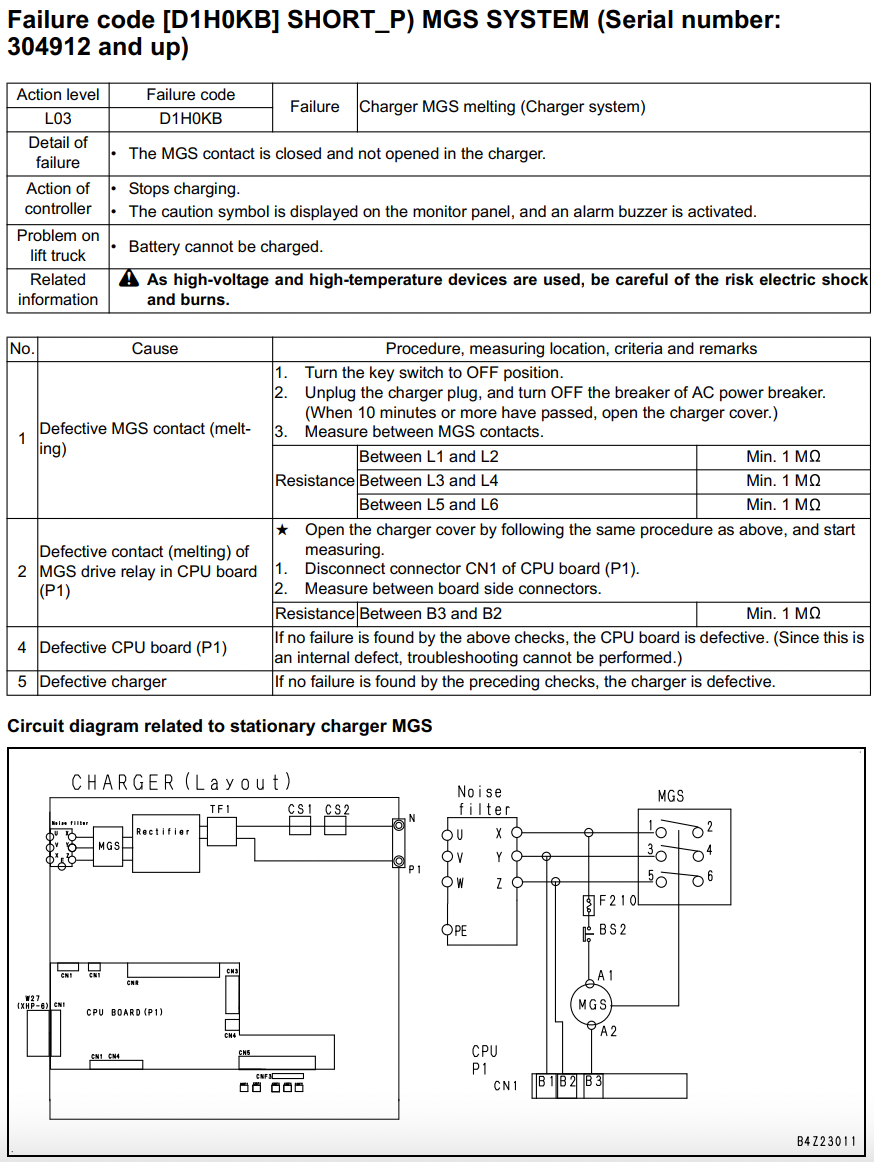

(Sơ đồ sửa lỗi L03 D1H0KB Page 2)

Một số lưu ý khi sửa lỗi

  • Không đo điện trở khi bộ sạc còn điện.
  • Không chập tiếp điểm MGS để thử.
  • Luôn sử dụng đồng hồ đạt chuẩn.
  • Sau khi thay MGS nên kiểm tra toàn bộ đường dây nguồn.
  • Kiểm tra xem tiếp điểm có bị cháy do quá tải hoặc nhiệt độ cao để tránh lỗi tái diễn.

Cách phòng tránh lỗi L03 D1H0KB

Để hạn chế lỗi xảy ra:

  • Bảo dưỡng bộ sạc định kỳ.
  • Vệ sinh bụi bẩn bên trong bộ sạc.
  • Kiểm tra nhiệt độ làm việc của MGS.
  • Không sạc xe trong môi trường quá nóng.
  • Thay contactor MGS khi có dấu hiệu cháy tiếp điểm.
  • Kiểm tra điện trở cách điện định kỳ.

Kết luận

Lỗi L03 D1H0KB trên xe nâng điện Komatsu FE25-1, FE25H-1 và FE30-1 chủ yếu liên quan đến hệ thống MGS của bộ sạc, trong đó nguyên nhân thường gặp nhất là tiếp điểm MGS bị cháy hoặc dính, khiến bộ điều khiển dừng quá trình sạc để bảo vệ hệ thống. Quy trình xử lý bao gồm kiểm tra MGS, relay điều khiển trên CPU Board, bo CPU và cuối cùng là bộ sạc theo đúng thứ tự hướng dẫn của hãng.
