Hướng dẫn sửa lỗi L03 D610NS và D610ZU trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1

Lỗi L03 D610NS và D610ZU trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1: Nguyên nhân, cách kiểm tra và hướng dẫn sửa chữa chi tiết

Nếu xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) hoặc FE30-1 (3 tấn) xuất hiện lỗi L03 D610NS hoặc D610ZU, rất có thể hệ thống đang phát hiện bất thường liên quan đến nhiệt độ pin (Battery Temperature).

Trong bài viết này, Bãi Xe Nâng Bắc Trung Nam sẽ hướng dẫn chi tiết nguyên nhân, cách kiểm tra và quy trình xử lý đúng theo tài liệu kỹ thuật của Komatsu để giúp kỹ thuật viên xác định chính xác lỗi và khắc phục nhanh chóng.

Bài viết được tổng hợp từ tài liệu sửa chữa chính hãng Komatsu dành cho dòng xe nâng điện FE25-1, FE25H-1 và FE30-1.

Lỗi L03 D610NS là gì?

Tên đầy đủ:

L03 D610NS – HIGH Temperature OF BATTERY

(D610NS – Nhiệt độ pin quá cao)

Lỗi này xuất hiện khi hệ thống điều khiển (Master Controller) phát hiện một hoặc nhiều cảm biến nhiệt độ pin vượt quá 60°C.

Điều kiện phát sinh lỗi:

Đối với Komatsu FE25-1 và FE25H-1 (2.5 tấn)

  • Một trong 6 cảm biến nhiệt độ pin vượt 60°C.

Đối với Komatsu FE30-1 (3 tấn)

  • Một trong 7 cảm biến nhiệt độ pin vượt 60°C.

Triệu chứng khi xuất hiện lỗi D610NS

Khi xe đang làm việc:

  • Đèn cảnh báo xuất hiện trên màn hình.
  • Sau khoảng 1 giây hệ thống đưa xe vào chế độ bảo vệ.
  • Xe không thể di chuyển.
  • Không thể nâng hạ hàng.

Nếu đang sạc:

  • Bộ sạc sẽ ngừng sạc để bảo vệ pin.
  • Quá trình sạc bị vô hiệu hóa.


Nguyên nhân gây lỗi L03 D610NS

Các nguyên nhân thường gặp gồm:

1. Nhiệt độ pin thực sự quá cao

Có thể do:

  • Xe làm việc liên tục nhiều giờ.
  • Môi trường nhiệt độ cao.
  • Pin xuống cấp.

2. Quạt làm mát pin hoạt động kém

  • Quạt không quay.
  • Quạt yếu.
  • Đường gió bị tắc.

3. Cảm biến nhiệt độ pin hỏng

Nếu cảm biến gửi sai tín hiệu, ECU sẽ hiểu rằng pin đang quá nóng.

4. Giắc cắm hoặc dây tín hiệu bị lỏng

  • Oxy hóa chân cắm
  • Đứt dây
  • Tiếp xúc kém

5. Bộ pin gặp sự cố nội bộ

Một cell pin bị quá nhiệt cũng đủ làm phát sinh lỗi.

Cách kiểm tra lỗi D610NS

Theo tài liệu Komatsu:

Bước 1

Vào chế độ Monitoring.

Đọc các thông số:

  • Battery Cell 1 Temperature (56535)
  • Battery Cell 2 Temperature (56536)
  • Battery Cell 3 Temperature (56537)
  • Battery Cell 4 Temperature (56538)
  • Battery Cell 5 Temperature (56539)
  • Battery Cell 6 Temperature (56540)

Riêng FE30-1 có thêm:

  • Battery Cell 7 Temperature (56566)


Bước 2

So sánh nhiệt độ từng cell.

Nếu có cell vượt 60°C:

➡ kiểm tra ngay:

  • quạt làm mát
  • khe hút gió
  • pin
  • cảm biến nhiệt

Bước 3

Nếu tất cả đều bình thường nhưng xe vẫn báo lỗi:

  • kiểm tra dây cảm biến
  • đo tín hiệu cảm biến
  • kiểm tra ECU

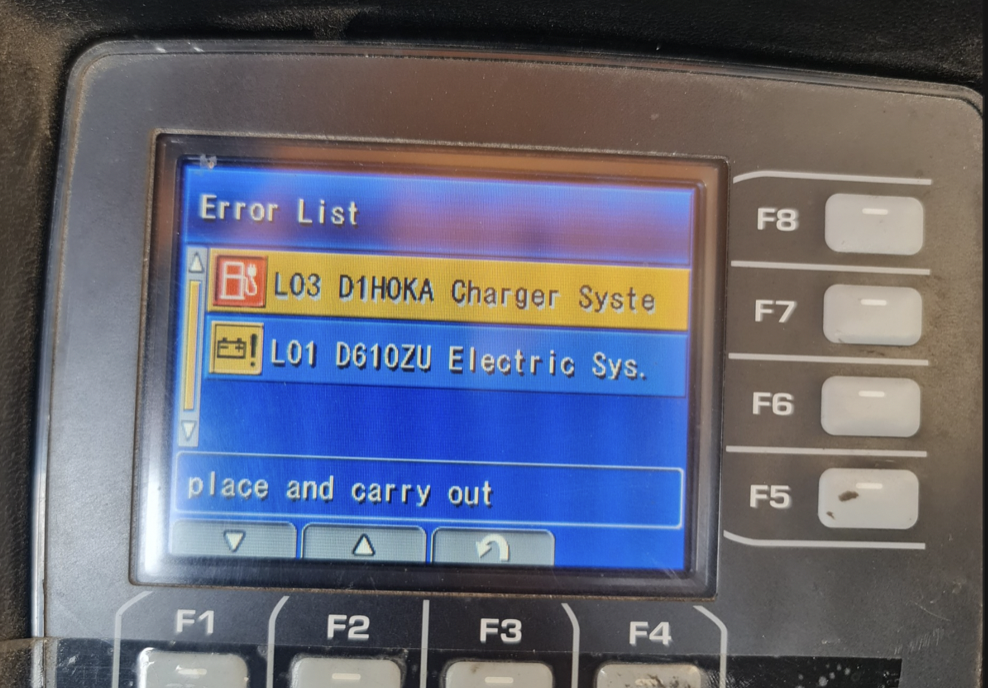

Lỗi D610ZU là gì?

Tên đầy đủ

D610ZU – IMBALANCE BATTERY Temperature

(Nhiệt độ các cell pin mất cân bằng)

Đây là lỗi cảnh báo nhiệt độ giữa các khối pin chênh lệch quá lớn.

Điều kiện phát sinh:

  • Chênh lệch giữa nhiệt độ cao nhất và thấp nhất từ 10°C trở lên.

Đối với:

  • FE25-1
  • FE25H-1
  • FE30-1


Xe có chạy được khi báo lỗi D610ZU không?

Có.

Khác với D610NS,

D610ZU chỉ hiển thị cảnh báo.

Xe vẫn hoạt động bình thường.

Tuy nhiên nếu tiếp tục sử dụng lâu dài sẽ:

  • giảm tuổi thọ pin
  • làm pin lão hóa không đồng đều


Nguyên nhân gây lỗi D610ZU

Theo tài liệu Komatsu, nguyên nhân gồm:

1. Cầu chì bị đứt

Kiểm tra:

  • F30
  • F31
  • F32
  • F33
  • F34
  • F35

Riêng FE30-1 kiểm tra thêm:

  • F36

Điện trở cầu chì phải nhỏ hơn hoặc bằng 1Ω.

2. Đường gió làm mát pin bị tắc

Kiểm tra:

  • khe hút gió
  • khe thoát gió
  • bụi bẩn

Nếu bẩn:

➡ vệ sinh sạch.


3. Cảm biến nhiệt độ bị lỗi

Theo hướng dẫn của Komatsu:

  • Tắt khóa điện.
  • Để xe nghỉ trên 24 giờ.
  • Đọc lại nhiệt độ từng cell.

Nếu chênh lệch lớn hơn 5°C

⇒ nghi ngờ cảm biến bị lỗi.


4. Pin hỏng

Nếu:

  • cầu chì tốt
  • cảm biến tốt
  • quạt làm mát tốt

nhưng lỗi vẫn xuất hiện,

=> khả năng cao bộ pin đã hỏng và cần kiểm tra chuyên sâu hoặc thay thế.

Quy trình xử lý lỗi D610ZU

Nên thực hiện theo thứ tự:

Bước 1

Đọc nhiệt độ từng cell.

↓

Bước 2

Kiểm tra cầu chì.

↓

Bước 3

Kiểm tra quạt làm mát.

↓

Bước 4

Vệ sinh đường gió.

↓

Bước 5

Kiểm tra cảm biến.

↓

Bước 6

Kiểm tra tình trạng pin.

Vị trí cảm biến nhiệt độ pin

Hệ thống sử dụng các cảm biến:

  • BTU1
  • BTU2
  • BTU3
  • BTU4
  • BTU5
  • BTU6

Riêng FE30-1 có thêm:

  • BTU7

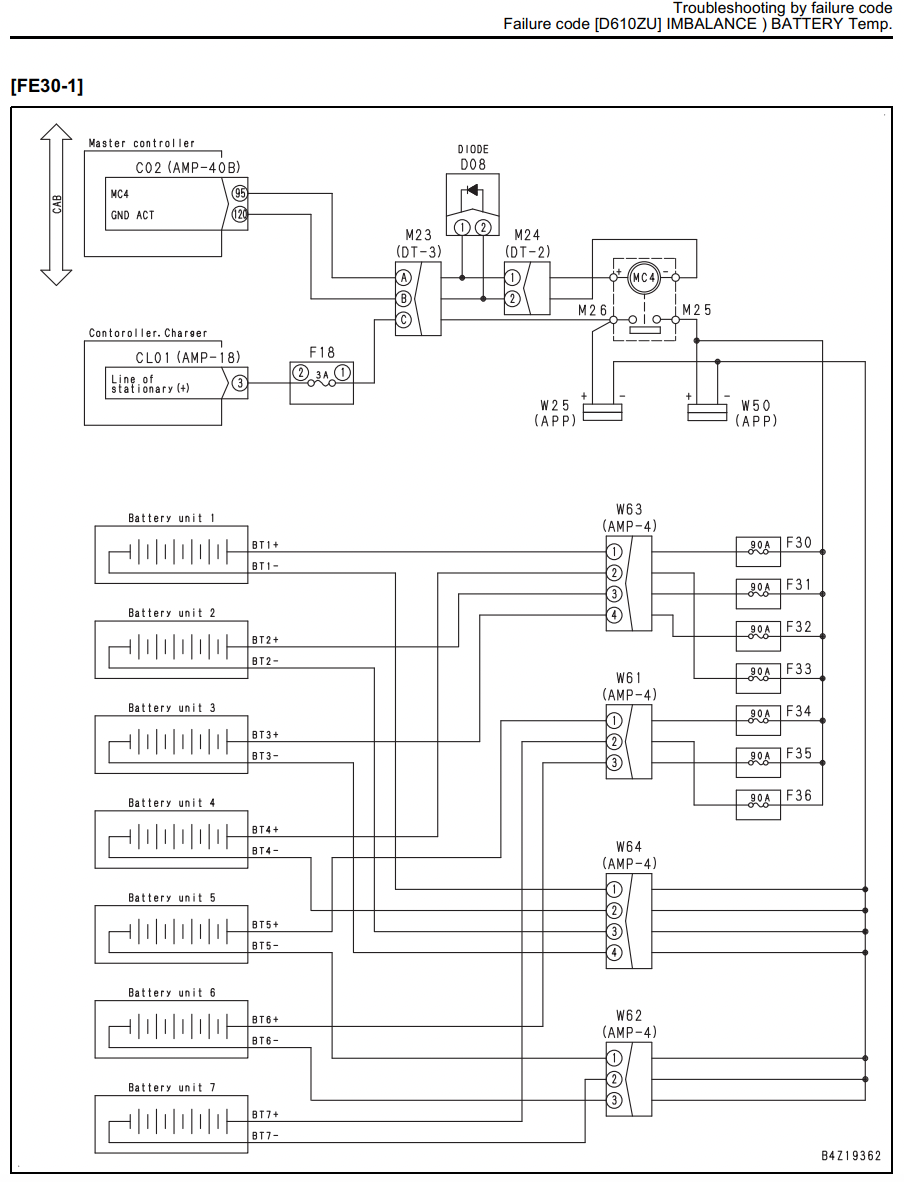

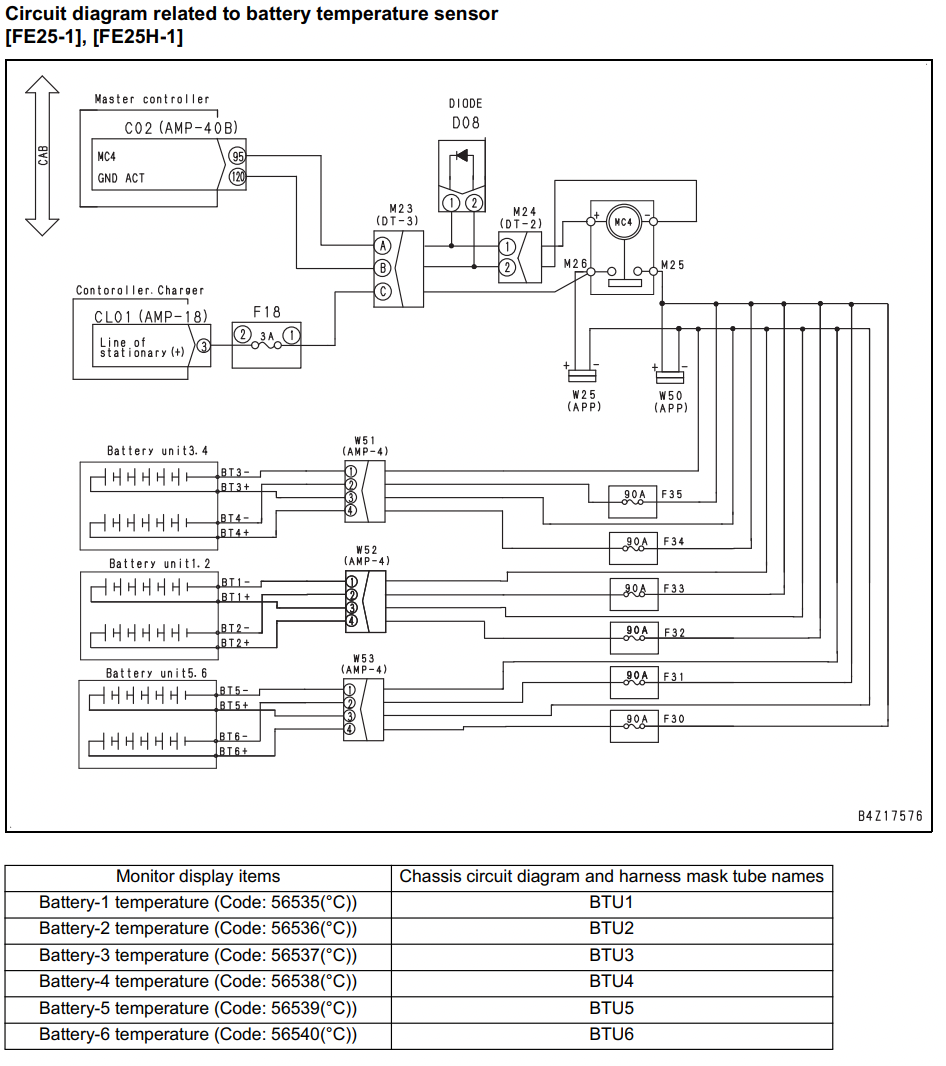

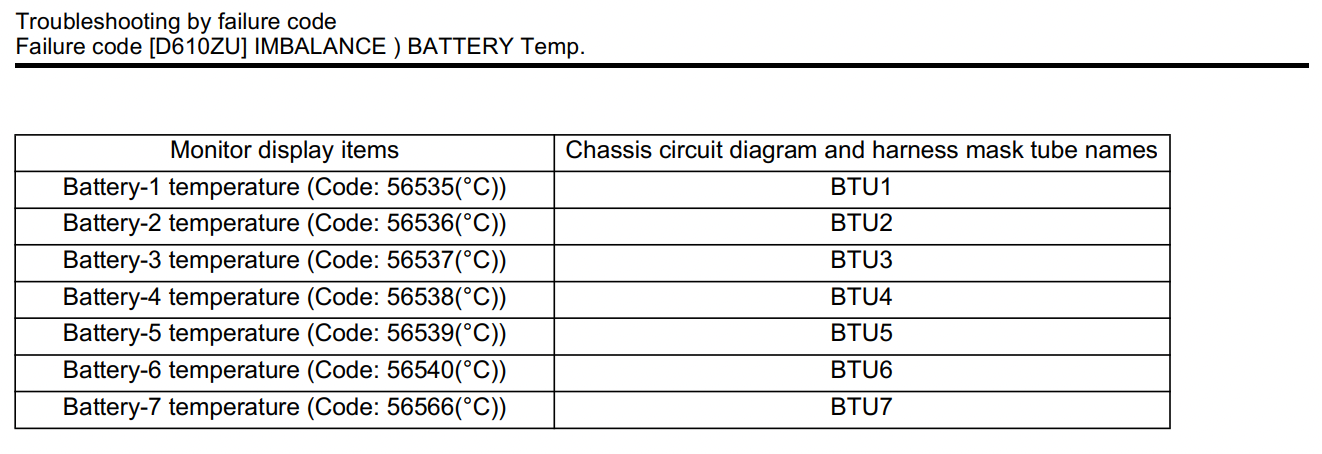

Các sơ đồ mạch điện trong tài liệu cho thấy vị trí kết nối của các cảm biến BTU với bộ điều khiển và cụm pin, giúp kỹ thuật viên dễ dàng kiểm tra dây dẫn và giắc cắm.

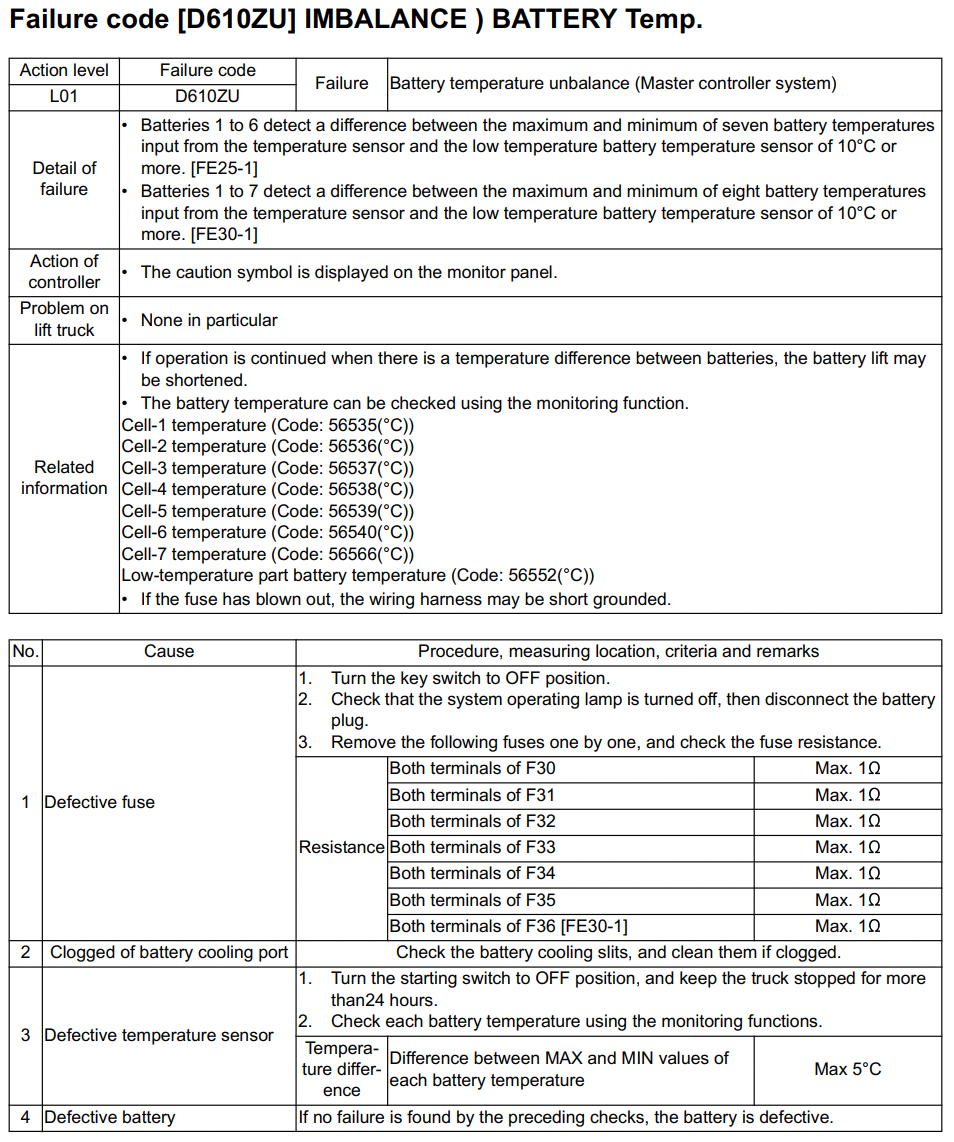

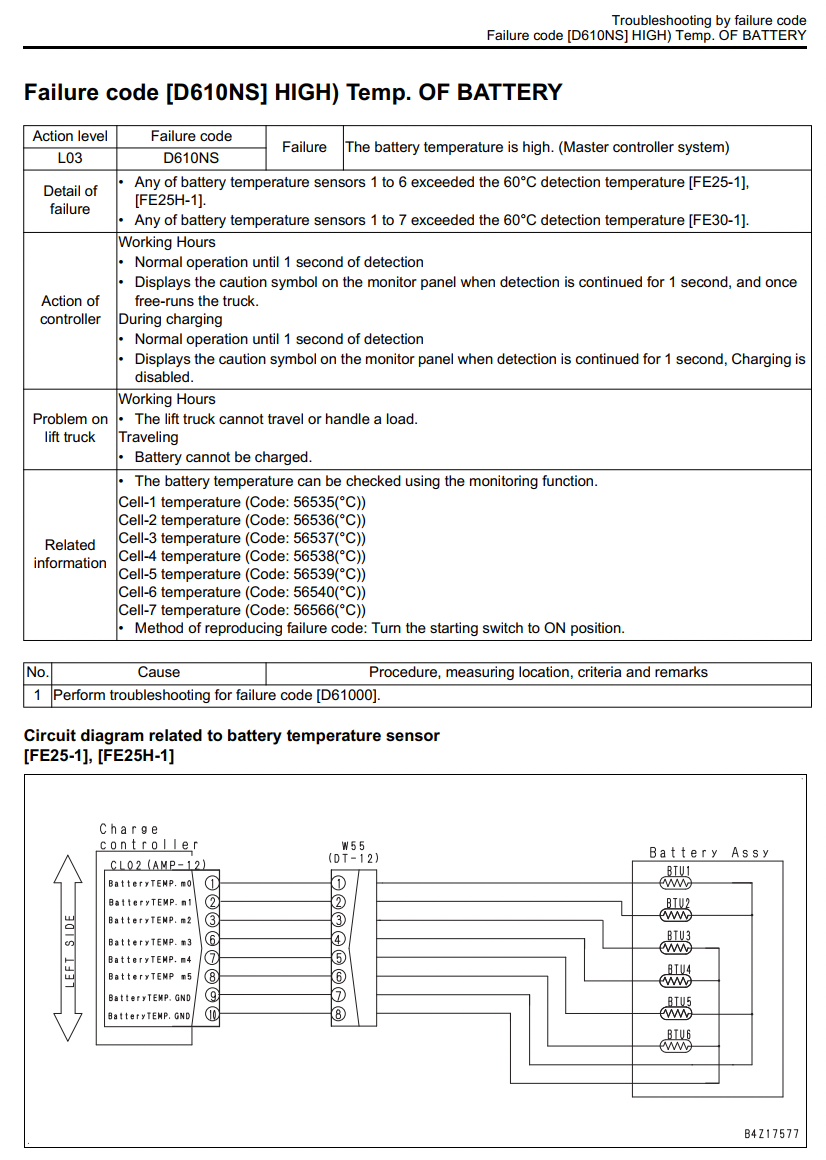

Sơ đồ sửa lỗi L03 D610NS và D610ZU trên xe nâng điện 2.5 tấn Komatsu FE25-1, FE25H-1 và xe nâng điện 3 tấn Komatsu FE30-1


(Sơ đồ sửa lỗi L03 D610NS D610ZU Page 1)


(Sơ đồ sửa lỗi L03 D610NS D610ZU Page 2)


(Sơ đồ sửa lỗi L03 D610NS D610ZU Page 3)


(Sơ đồ sửa lỗi L03 D610NS D610ZU Page 4)


(Sơ đồ sửa lỗi L03 D610NS D610ZU Page 5)

Cách phòng tránh lỗi D610NS và D610ZU

Để hạn chế phát sinh hai lỗi này:

  • Vệ sinh hệ thống làm mát pin định kỳ.
  • Không vận hành xe liên tục trong điều kiện nhiệt độ môi trường quá cao.
  • Kiểm tra quạt làm mát hoạt động bình thường.
  • Theo dõi nhiệt độ các cell pin bằng chức năng Monitoring.
  • Sạc pin đúng quy trình và đúng bộ sạc.
  • Kiểm tra định kỳ các cảm biến nhiệt độ và giắc kết nối.
  • Bảo dưỡng hệ thống điện theo khuyến cáo của nhà sản xuất.

Kết luận

Lỗi L03 D610NS – HIGH Temperature OF BATTERY và D610ZU – IMBALANCE BATTERY Temperature đều liên quan đến hệ thống giám sát nhiệt độ pin trên xe nâng điện Komatsu FE25-1, FE25H-1 (2.5 tấn) và FE30-1 (3 tấn).

Trong đó:

  • D610NS là lỗi nghiêm trọng do nhiệt độ pin vượt ngưỡng 60°C, khiến xe ngừng hoạt động hoặc ngừng sạc để bảo vệ bộ pin.
  • D610ZU là lỗi cảnh báo sự mất cân bằng nhiệt độ giữa các khối pin, tuy xe vẫn có thể vận hành nhưng cần xử lý sớm để tránh giảm tuổi thọ pin.

Việc kiểm tra đúng quy trình từ cảm biến, cầu chì, hệ thống làm mát đến tình trạng bộ pin sẽ giúp xác định chính xác nguyên nhân và giảm thời gian sửa chữa.
